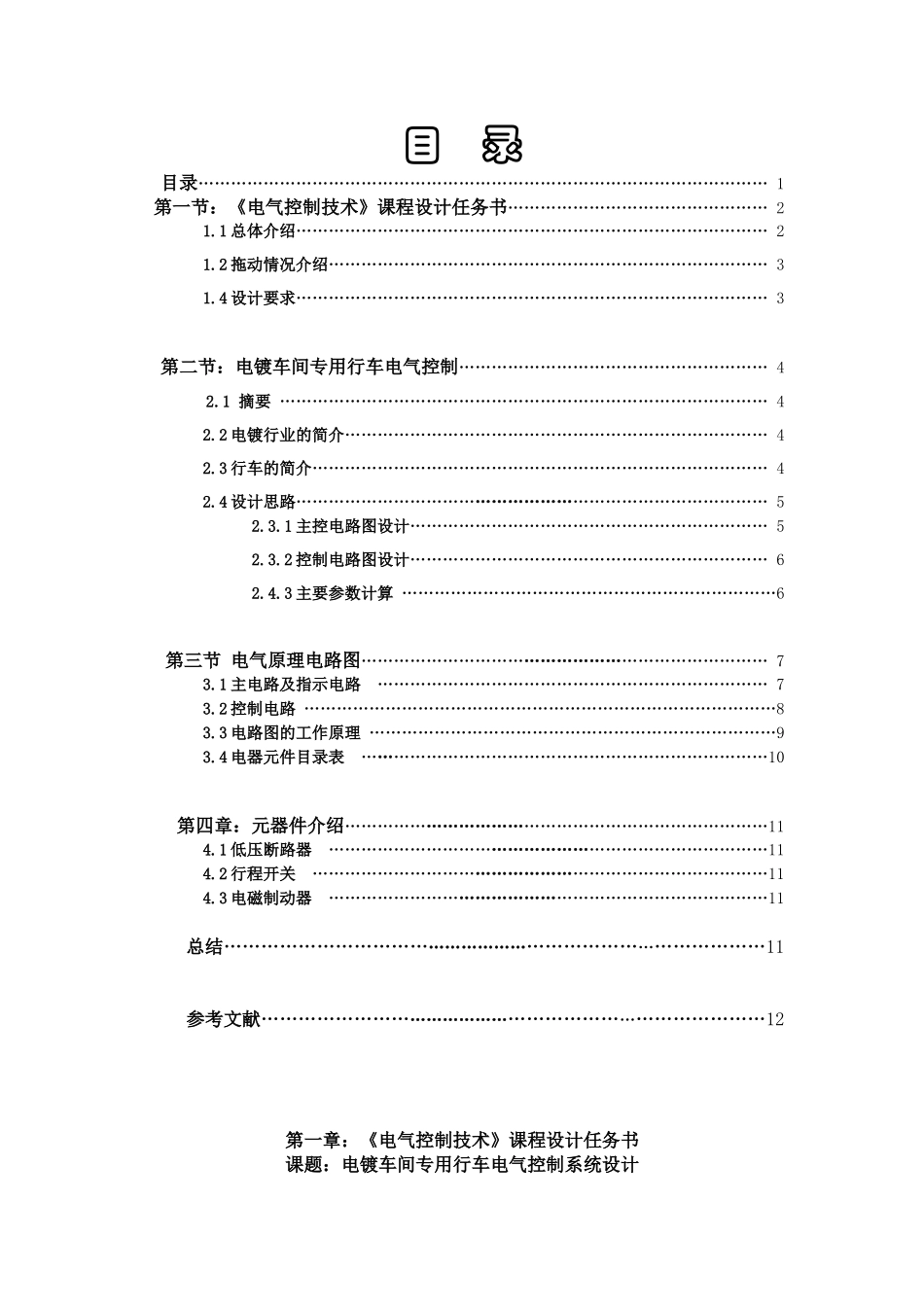

目录目录……………………………………………………………………………………………1第一节：《电气控制技术》课程设计任务书…………………………………………21.1总体介绍……………………………………………………………………………21.2拖动情况介绍………………………………………………………………………31.4设计要求……………………………………………………………………………3第二节：电镀车间专用行车电气控制…………………………………………………42.1摘要………………………………………………………………………………42.2电镀行业的简介……………………………………………………………………42.3行车的简介…………………………………………………………………………42.4设计思路……………………………………………………………………………52.3.1主控电路图设计…………………………………………………………52.3.2控制电路图设计…………………………………………………………62.4.3主要参数计算……………………………………………………………6第三节电气原理电路图…………………………………………………………………73.1主电路及指示电路………………………………………………………………73.2控制电路……………………………………………………………………………83.3电路图的工作原理…………………………………………………………………93.4电器元件目录表…………………………………………………………………10第四章：元器件介绍……………………………………………………………………114.1低压断路器………………………………………………………………………114.2行程开关…………………………………………………………………………114.3电磁制动器………………………………………………………………………11总结………………………………………………………………………………11参考文献…………………………………………………………………………12第一章：《电气控制技术》课程设计任务书课题：电镀车间专用行车电气控制系统设计电镀槽5电镀槽4电镀槽3电镀槽2电镀槽1大车小车1.1总体介绍行车采用远距离控制，起吊重量在500KG以下，起吊物品是待进行电镀及表面处理的各种产品零件。电镀生产时，工人将待加工零件装入吊篮，并发出信号，专用行车便提升并自动逐段前进。按工艺要求在需要停留的槽位停止（共5个槽位），并自动下降，停留一定时间（各槽位停留时间预先按工艺调定）后自动提升，如此完成电镀工艺规定的每一道工序，自至生产线的末端自动返回原位，工人卸下处理好的零件，重新装料进入下一加工循环。设备机械结构与普通小型行车结构类似，跨度较小，但要求准确停位，以便吊篮能准确进入电镀槽内。工作时，除具有自动控制的大车移动（前/后）与吊物（上/下）运动外，还有调整吊篮位置的小车运动（左/右）。车间电镀布置图如下图所示。1.2拖动情况介绍专用行车的大车、小车及升降运动均采用三相交流异步电动机（Y802—4型、0.75KW、2.1A、1390r/min）分散拖动，并采用一级机械减速，1—5电镀槽停留时间分别为300s、180s、180s、120s、60s。1.3设计要求1、控制装置具有程序性预选功能（按电镀工艺确定需要停留槽位），一旦程序选定，除上下装卸零件，整个电镀工艺应能自动运行；2、前后运动、升降运动要求准确定位；3、前后、升降以及左右运动之间有联锁作用；4、采用远距离控制，整机电源及各动作要有相应指示；5、应设置极限位置保护和其他必要的电气保护措施；6、绘制电气控制原理图，选择电器元件、编制元件目录表；7、编制设计使用说明书。行车电气控制系统设计2.1摘要:行车是用来完成短距离内提升和移动物件的机械，是现代化工厂中用于物料输送的重要设备，电镀行车由于他的高危险性，应用它的场合更是频繁，行车对减轻工人体力劳动，提高劳动生产率起着重要的作用。本设计中的行车要实现前后，左右及上下的三维运动，并且要准确定位，具有远距离控制，能够按照预定顺序和控制要求，自动完成一序列的工作。在设计中采用低压电器的...
