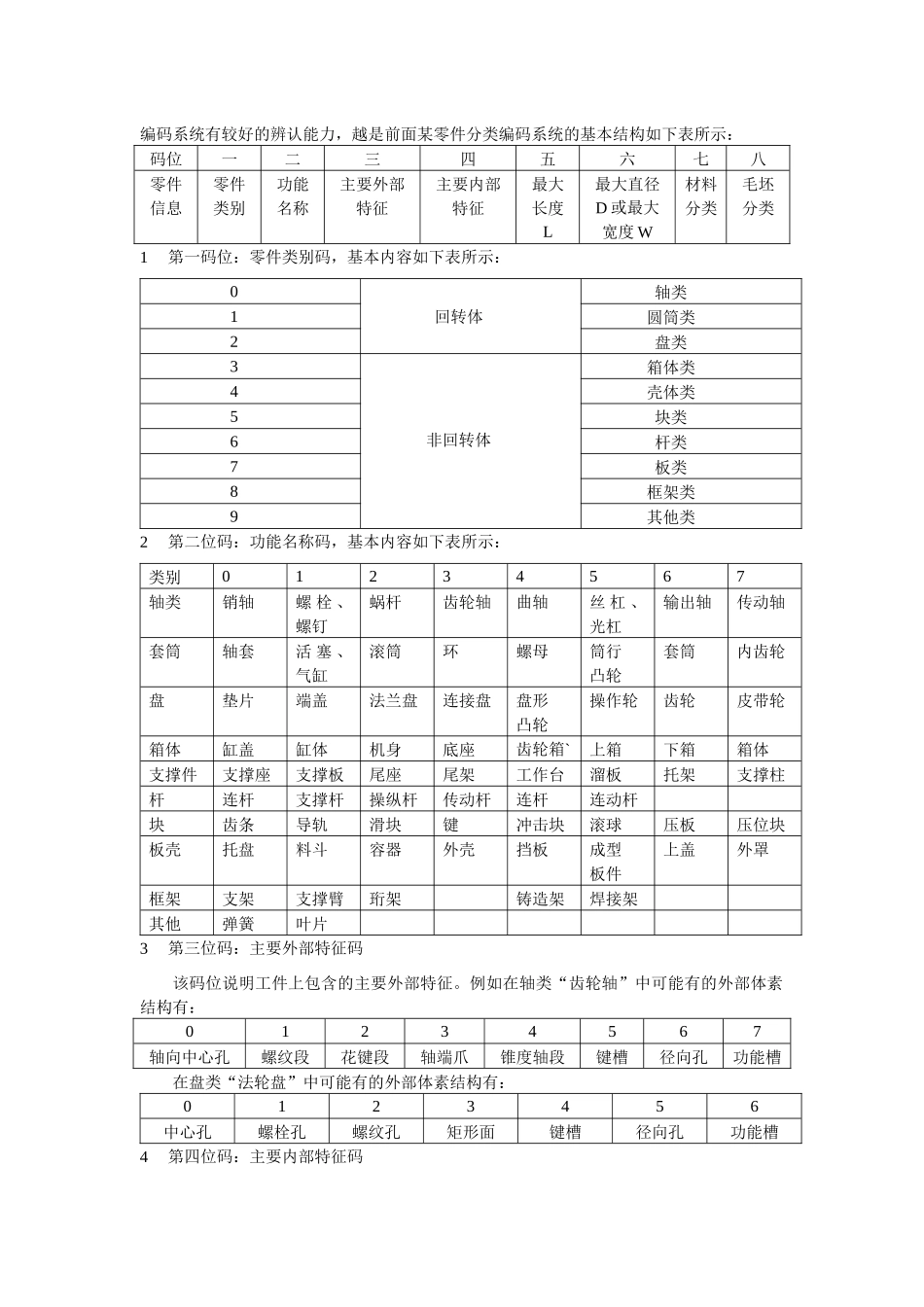

计算机辅助工艺设计上机实验指导书湖北汽车工业学院工业工程教研室CAD/CAM研究室实验一零件编码系统一、实验目的1．了解零件分类编码系统结构和组成。2．结合具体零件分析编码系统的作用。3．初步掌握零件分类编码系统的处理方法。4．了解计算机辅助零件编码系统二、零件分类编码系统的结构零件分类编码系统用于描述零件的综合信息，如：零件类别、总体尺寸、材料等，通过编码可以对零件工艺内容及工艺资料进行分类、检索和管理，是检索式和派生式CAPP系统进行零件加工工艺流程编制的常用方法。零件分类编码系统是为了识别零件的相似形而建立，其目的是辨别零件的主要形状特征和工艺条件，一般不需要较多的码位。为了使编码系统有较好的辨认能力，越是前面某零件分类编码系统的基本结构如下表所示：码位一二三四五六七八零件信息零件类别功能名称主要外部特征主要内部特征最大长度L最大直径D或最大宽度W材料分类毛坯分类1第一码位：零件类别码，基本内容如下表所示：0回转体轴类1圆筒类2盘类3非回转体箱体类4壳体类5块类6杆类7板类8框架类9其他类2第二位码：功能名称码，基本内容如下表所示：类别01234567轴类销轴螺栓、螺钉蜗杆齿轮轴曲轴丝杠、光杠输出轴传动轴套筒轴套活塞、气缸滚筒环螺母筒行凸轮套筒内齿轮盘垫片端盖法兰盘连接盘盘形凸轮操作轮齿轮皮带轮箱体缸盖缸体机身底座齿轮箱`上箱下箱箱体支撑件支撑座支撑板尾座尾架工作台溜板托架支撑柱杆连杆支撑杆操纵杆传动杆连杆连动杆块齿条导轨滑块键冲击块滚球压板压位块板壳托盘料斗容器外壳挡板成型板件上盖外罩框架支架支撑臂珩架铸造架焊接架其他弹簧叶片3第三位码：主要外部特征码该码位说明工件上包含的主要外部特征。例如在轴类“齿轮轴”中可能有的外部体素结构有：01234567轴向中心孔螺纹段花键段轴端爪锥度轴段键槽径向孔功能槽在盘类“法轮盘”中可能有的外部体素结构有：0123456中心孔螺栓孔螺纹孔矩形面键槽径向孔功能槽4第四位码：主要内部特征码第二大尺寸第一大尺寸其他类第二大尺寸第一大尺寸框架类第二大尺寸第一大尺寸板类外径/高度长度杆类第二大尺寸第一大尺寸块类第二大尺寸第一大尺寸壳体类第二大尺寸第一大尺寸箱体类厚度外径盘类外径长度圆筒类外径长度轴类第六位码第五位码类别该位码说明工作上包含的主要内部特征。例如：在盘类”法轮盘”中可能有的内部体素结构有：中间孔螺栓孔螺纹孔矩形面键槽径向孔功能槽5第五、六位是尺寸特征码其码位数值M的决定方法如下：L≤20时，M=0L＞20时，M=INT((lgL-1)/lg2)L：表示零件长、宽、高(外径)三方向中其中两方向最大的尺寸。两个方向的最大尺寸在各类零件中分别表示内容如下表所示。6第七位码是材料码，其内容如下：码值01234567材料非金属铜及铜合金类铝及铝合金类铸铁类铸钢类碳素钢、优碳钢、合金钢工具钢、轴承钢其它类7第八位码是毛坯种类码码值0123456789毛坯压铸件、熔模铸件一般铸件模锻件自由锻件板焊件型材焊件伴料件圆棒料件其他型材类其它特殊毛坯三、实验内容1）如下图所示的法兰盘零件（材料：45，毛坯：模锻件），根据以上描述的编码规则，对其编码；2）使用计算机辅助编码系统软件验证零件编码。四、思考题1）该分类编码系统的结构特点是什么？实验二工艺数据库的设计与建立一、实验目的1.学习Access数据库管理系统的使用。2.掌握工艺数据库的建立。3.了解结构化查询语句的使用二、实验内容用Access数据库管理系统建立包含附录B中表B-2零件族复合工艺的工艺数据库，要求：1.建立“工艺数据库”；2。建立一个“零件族复合工艺”表，并输入附录B中表B-2的内容；3。设计一个查询语句，获取该“零件族复合工艺”表中工序名称为“铣”的工序内容及设备。三、实验步骤1。打开MicrosoftAccess，在弹出的对话框中选择“空Access数据库”。然后输入即将建立的数据库名称：工艺数据库。2。双击“使用设计器设计表”，设置需创建表的字段及其属性等。如下图所示，是设计好的“零件族复合工艺表”：3。在已建立的“零件族复合工艺表”上，单击右键，选择“打开”命令进入记录输入模式输入数据。如下图所示为已输入数据的表4。点击左侧“查询”...
