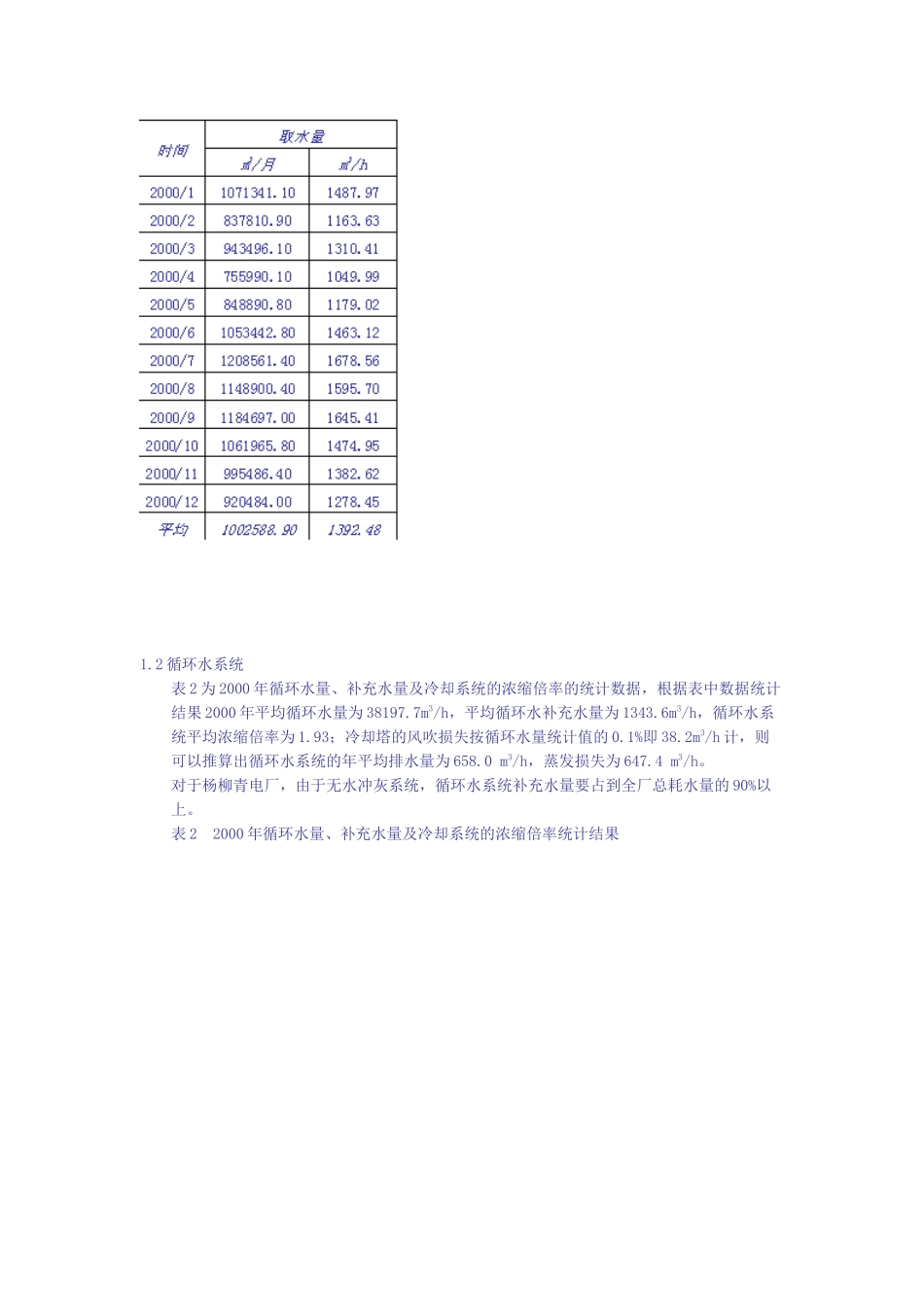

火力发电厂循环水排污水处理工艺的实施天津华能杨柳青电厂郑卫东摘要：华北地区缺水形势日趋严重，处理循环水排水并重复利用是电厂节水工作的重要内容。本文结合本厂水质及设备实际情况，如何合理的确定循环水排污水处理工艺进行了探讨。关键词：火力发电厂；循环水排污水；处理工艺天津华能杨柳青热电有限责任公司地处严重缺水的京津地区，电厂总装机容量为2×300MW，二台机组分别于1998年12月及1999年9月投运，锅炉为德国产液态排渣炉，凝汽器铜管为HAL77-2A及B30（空抽区），其它冷却器材质为B10。冷却水系统为开式循环冷却系统，循环水系统补充水为子牙河水。通过动态模拟试验，目前循环水系统的浓缩倍率控制在2.5倍左右运行。2000年杨柳青电厂委托西安热工院，着手进行循环水排污水处理可行性研究工作。从经济运行和保护环境出发，初步设想循环水排污水处理目标为：结合本厂水质及运行设备情况，从减少河水的取水量及减少循环水排水量着手，确定了一种科学合理的处理工艺，达到节水的目的。1全厂用水、排水现状分析1.1全厂补水总量2000年全厂取子牙河水总量统计见表1，根据表中数据统计结果，2000年全厂平均取水量为1392.5m3/h。表12000年循环水补充水量统计结果1.2循环水系统表2为2000年循环水量、补充水量及冷却系统的浓缩倍率的统计数据，根据表中数据统计结果2000年平均循环水量为38197.7m3/h，平均循环水补充水量为1343.6m3/h，循环水系统平均浓缩倍率为1.93；冷却塔的风吹损失按循环水量统计值的0.1%即38.2m3/h计，则可以推算出循环水系统的年平均排水量为658.0m3/h，蒸发损失为647.4m3/h。对于杨柳青电厂，由于无水冲灰系统，循环水系统补充水量要占到全厂总耗水量的90%以上。表22000年循环水量、补充水量及冷却系统的浓缩倍率统计结果1.3化学制水系统化学制水车间用水为子牙河水，2000年化水车间的除盐水供水量通过全年统计，平均除盐水供水量为25.8m3/h；化学制水车间的自用水率按30%计，则年平均用水量为25.8m3/h/(1-30%)=36.8m3/h。1.4其它系统1.4.1、浇花草及冲厕用水取自循环水，浇花水量估计值为6.3m3/h。冲厕所水量估计值为6.5m3/h。1.4.2、热网系统2000年热网系统供水水量为2.8m3/h。1.4.3、制氢站冷却水制氢站冷却水为河水，水量约8.1m3/h，冷却后水排至水塔。1.4.4、至煤场喷淋补水取自循环水，水量约100m3/d，即4.2m3/h。1.4.5、至粒化水补水取自循环水，水量约50m3/d，即2.1m3/h。1.5水平衡现状根据上述数据绘制的2000年全厂实际水量平衡简图见图1。由此可见，全厂2000年平均补水量为1384.4m3/h，不包括热网供水的年平均耗水量为1380.4m3/h。根据统计的2000年平均负荷为398MW。由此可以计算出2000年的平均耗水率为0.96m3/GW.s，这与国外先进水平的耗水率0.50m3/GW.s有较大的差距，可见节水潜力很大。2循环水处理方案分析杨柳青电厂循环水处理选择了两个技术方案进行分析，二个初步方案为：1）对全部循环冷却系统的补充水进行过滤—弱酸离子交换处理，将循环水系统的浓缩倍率提高至4。2）循环水系统维持目前水质不变，对循环水排水进行RO处理后，RO产水回至循环水系统。下面就上述2个方案进行技术分析2.1循环水补充水过滤-弱酸处理方案2.1.1、方案概要子牙河水经过滤除去悬浮物并经弱酸离子交换降低具有结垢性的离子成分的含量后，作为循环冷却水系统的补充水，由于补充水中的结垢性离子成分的降低，可以使冷却水在较高浓缩倍率下运行，从而达到降低循环水系统补充水量及减少排污水量的目的。由于弱酸氢离子交换处理只能除去水中的暂硬，因此，为了保证处理效果，通常要求进水中的全碱度/全硬度≥0.60。统计1999年~2001年河水、循环水的水分析记录，循环水系统补充水全硬度范围为3.8mmol/L~12.0mmol/L，全碱度为2.4mmol/L~8.0mmol/L，水质变化较大，但其全碱度/全硬度均在0.65左右，因此，在技术上是可行的。2.1.2、方案技术特点及应考虑的问题●处理工艺简单。●需用酸进行再生，再生废水较难处理；考虑到无水冲灰系统，处理费用高。●子牙河水氯离子含量一般在100PPm以上，特殊时期氯离子含量超过500PPm，弱酸处理后循环水中含盐量及腐蚀性离子将成倍的...
