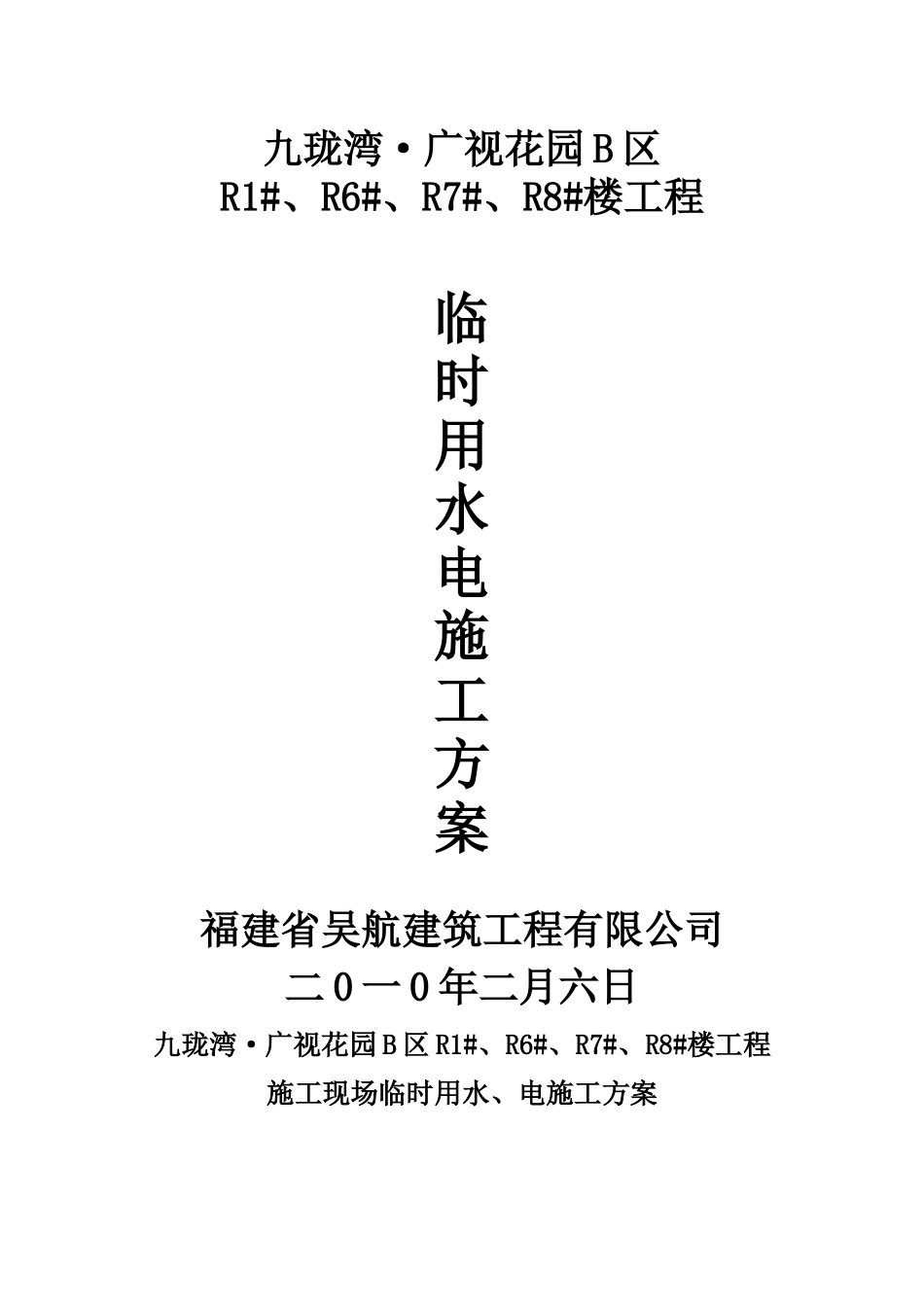

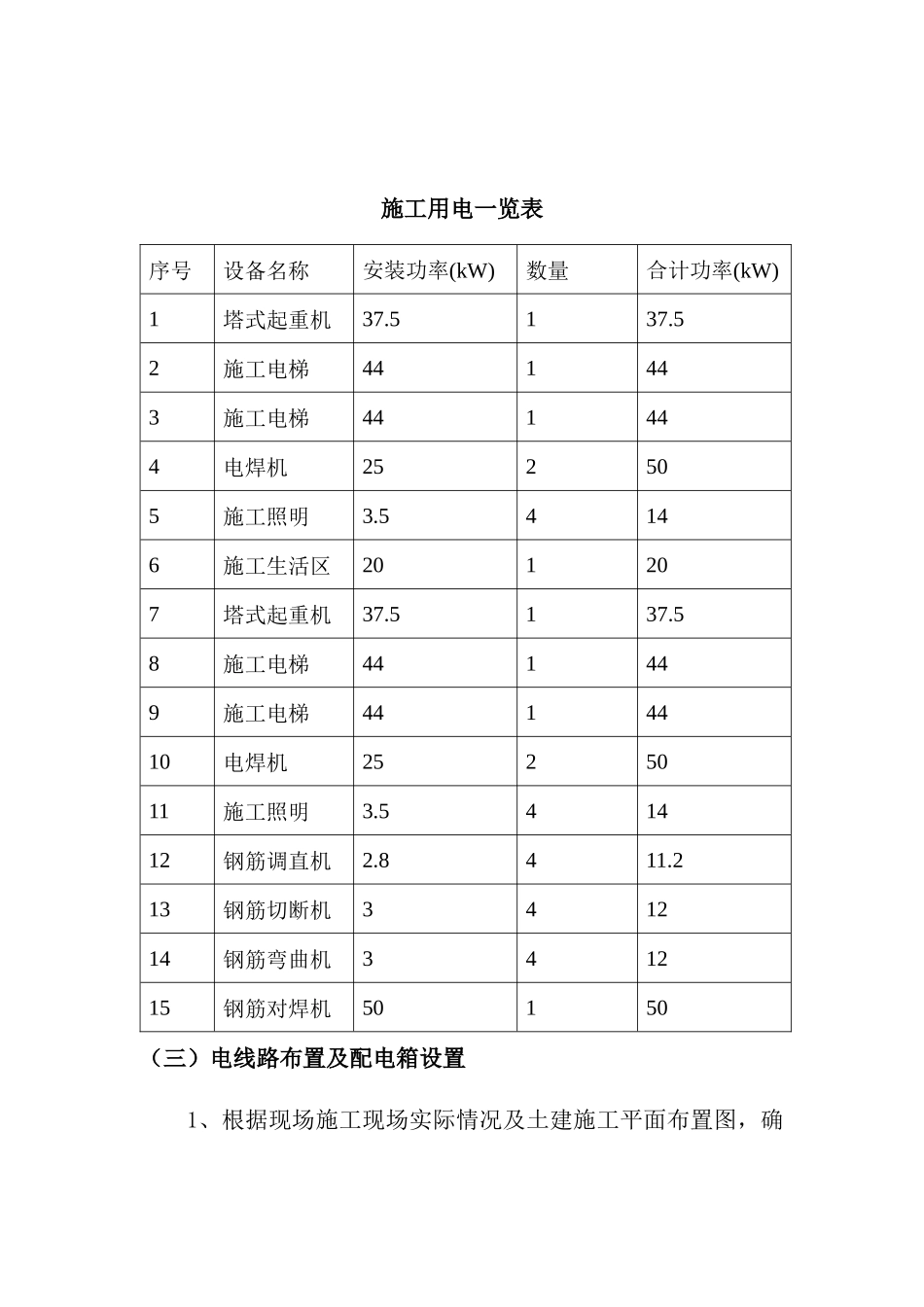

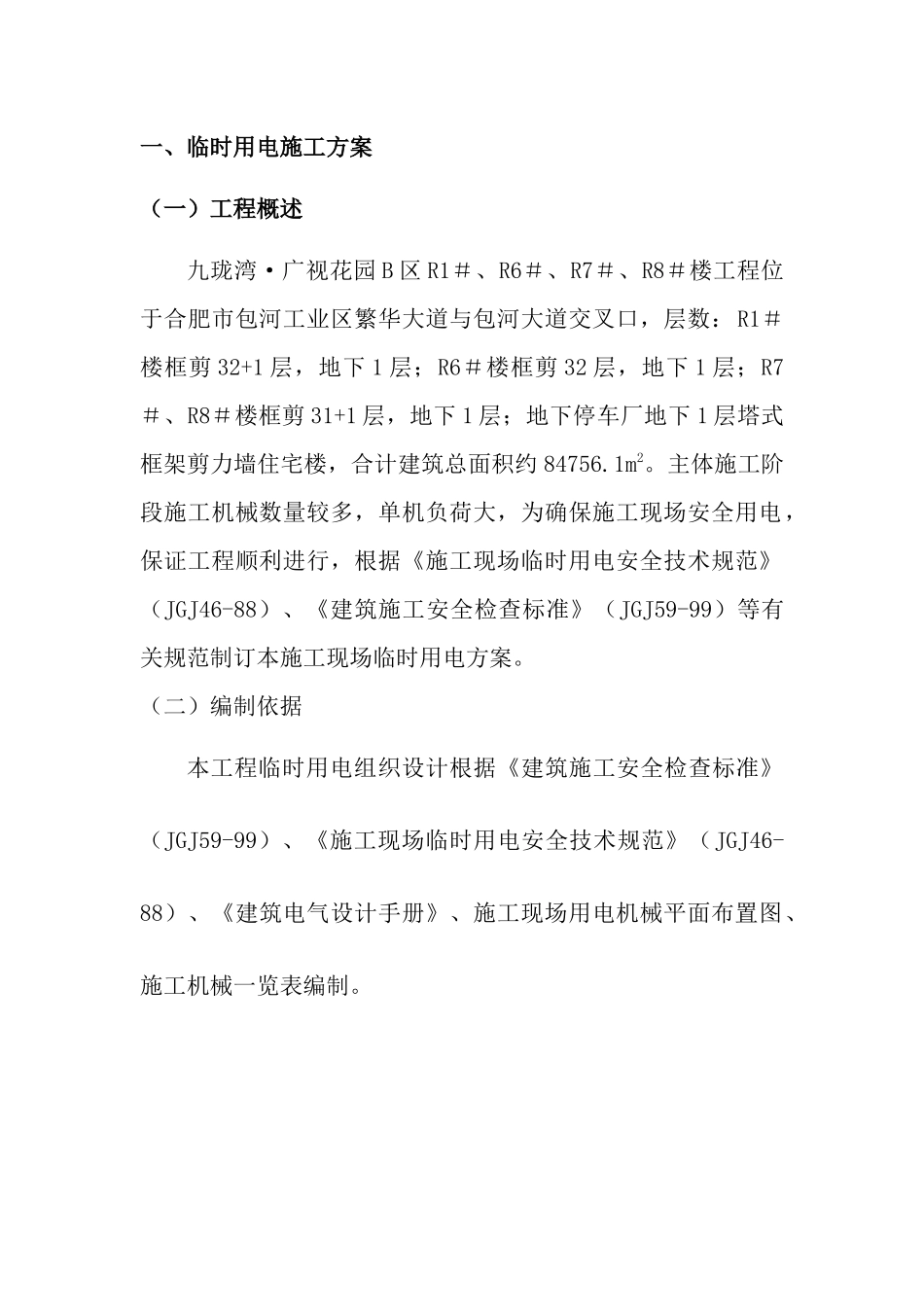

九珑湾·广视花园B区R1#、R6#、R7#、R8#楼工程临时用水电施工方案福建省吴航建筑工程有限公司二0一0年二月六日九珑湾·广视花园B区R1#、R6#、R7#、R8#楼工程施工现场临时用水、电施工方案一、临时用电施工方案（一）工程概述九珑湾·广视花园B区R1＃、R6＃、R7＃、R8＃楼工程位于合肥市包河工业区繁华大道与包河大道交叉口，层数：R1＃楼框剪32+1层，地下1层；R6＃楼框剪32层，地下1层；R7＃、R8＃楼框剪31+1层，地下1层；地下停车厂地下1层塔式框架剪力墙住宅楼，合计建筑总面积约84756.1m2。主体施工阶段施工机械数量较多，单机负荷大，为确保施工现场安全用电，保证工程顺利进行，根据《施工现场临时用电安全技术规范》（JGJ46-88）、《建筑施工安全检查标准》（JGJ59-99）等有关规范制订本施工现场临时用电方案。（二）编制依据本工程临时用电组织设计根据《建筑施工安全检查标准》（JGJ59-99）、《施工现场临时用电安全技术规范》（JGJ46-88）、《建筑电气设计手册》、施工现场用电机械平面布置图、施工机械一览表编制。施工用电一览表序号设备名称安装功率(kW)数量合计功率(kW)1塔式起重机37.5137.52施工电梯441443施工电梯441444电焊机252505施工照明3.54146施工生活区201207塔式起重机37.5137.58施工电梯441449施工电梯4414410电焊机2525011施工照明3.541412钢筋调直机2.8411.213钢筋切断机341214钢筋弯曲机341215钢筋对焊机50150（三）电线路布置及配电箱设置1、根据现场施工现场实际情况及土建施工平面布置图，确定的机械设备的准备及施工机具的负荷情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆或穿保护管敷设至各配电箱，其走向见平面布置图及供电系统图2、本工程采用TN-S供电系统，总配至Ⅱ级配电箱采用VV型五芯电力电缆供电，Ⅱ级配电箱至Ⅲ级开关箱、移动配电箱或专用照明配电箱根据需要选用五芯电力电缆。总配电柜设一组重复接地，其接地电阻小于4Ω，距离总电箱室超过50m的配电箱及末级配电箱均应设置重复接地装置其接地电阻小于10Ω。3、九珑湾广视花园B区R1#、R6#、R7#、R8#楼工程临时用电引自R6#楼工程东侧南边的电杆上施工用电专用变压器400KVA，采用VV-3×240+2×120电缆沿电杆上引入地沟进入施工区域配电房总配电柜（N01、N02）为一级配电，总配电柜N01、N02分六回路输出，分别为N02-01（施工电梯2台），N02-02（塔吊1台），N02-3（钢筋棚机械：钢筋切断机2台、钢筋弯曲机2台、切割机1台），N01-01（塔吊1台），N01-02（楼层用电：搅拌机2台、插入式振动机3台、电焊机2台水泵1台），N01-03办公区照明施工区照明（包括钢筋棚、木工棚、楼层照明分配箱电源可与动力分配箱电源合用）。4、操作层采用分阶段供电：A、基础、地下室﹑主体1层施工阶段，首先满足排水设备、钢筋设备、木工机械、塔吊等设备的用电要求。操作层采用随操作层设置Ⅱ级分配电箱提供操作层施工电源，采用移动配电箱供给施工机械的方法保证施工用电需要，移动配电箱布置根据实际需要设置。移动配电箱电源也可由附近Ⅱ级配电箱备用回路供给，固定机械必须按要求设置开关箱，要求电源电缆敷设必须按要求加保护管埋地（或支架加绝缘子）敷设。B、主体3-32层施工用电采用垂直供电系统，在作业层设Ⅱ级配电箱为楼层提供电源，垂直供电采用BV-3×50+2×25m2导线穿保护管（或沿支架敷设）垂直布置在电缆井内，每两层各设一个开关箱、一个照明配电箱。动力与照明配电箱（二级）分开供电（电源可以合用），为操作层施工提供可靠的用电保护。（四）施工现场照明1、办公室（安装高度大于2.4m）、室外操作棚及安全通道（安装高度大于3m，并设防护罩）等场所采用220V照明，室外照明采用防雨灯，照明电缆穿PVC管敷设。2、地下室、楼梯间采用36V安全电压照明，电缆穿PVC管敷设，并在一层设配电箱，箱内各设置2KVA-380V/36V干式安全隔离变压器，供地下室、楼梯间36V照明使用并设防护罩。3、塔吊平台上设置两组镝灯为操作层照明光源。4、所有照明灯具的金属外壳均应进行保护接零。的有三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规范要求进行分色。5、特别潮湿场所、导电良好的地...
