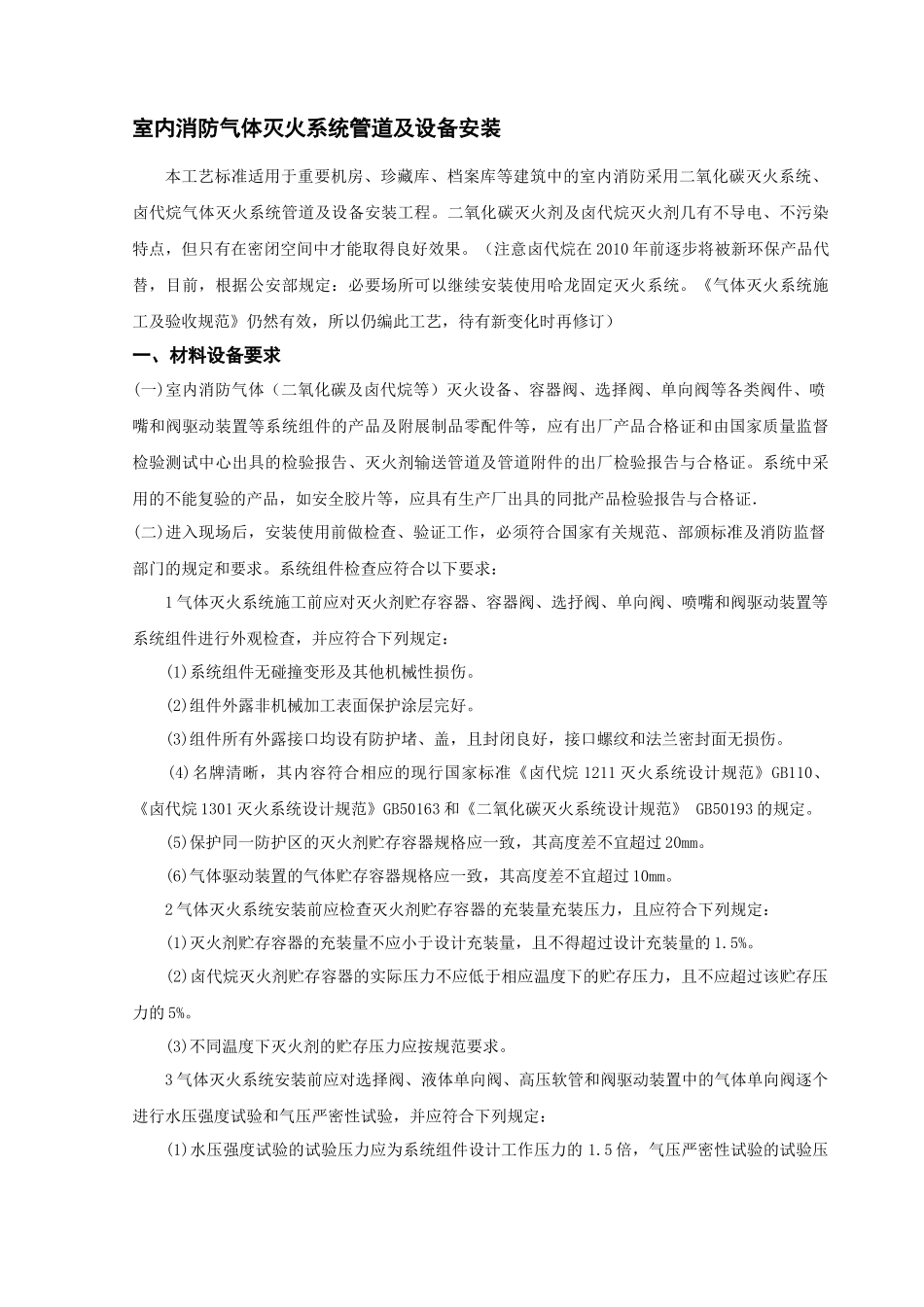

室内消防气体灭火系统管道及设备安装本工艺标准适用于重要机房、珍藏库、档案库等建筑中的室内消防采用二氧化碳灭火系统、卤代烷气体灭火系统管道及设备安装工程。二氧化碳灭火剂及卤代烷灭火剂几有不导电、不污染特点，但只有在密闭空间中才能取得良好效果。（注意卤代烷在2010年前逐步将被新环保产品代替，目前，根据公安部规定：必要场所可以继续安装使用哈龙固定灭火系统。《气体灭火系统施工及验收规范》仍然有效，所以仍编此工艺，待有新变化时再修订）一、材料设备要求(一)室内消防气体（二氧化碳及卤代烷等）灭火设备、容器阀、选择阀、单向阀等各类阀件、喷嘴和阀驱动装置等系统组件的产品及附展制品零配件等，应有出厂产品合格证和由国家质量监督检验测试中心出具的检验报告、灭火剂输送管道及管道附件的出厂检验报告与合格证。系统中采用的不能复验的产品，如安全胶片等，应具有生产厂出具的同批产品检验报告与合格证．(二)进入现场后，安装使用前做检查、验证工作，必须符合国家有关规范、部颁标准及消防监督部门的规定和要求。系统组件检查应符合以下要求：1气体灭火系统施工前应对灭火剂贮存容器、容器阀、选抒阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定：(1)系统组件无碰撞变形及其他机械性损伤。(2)组件外露非机械加工表面保护涂层完好。(3)组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。(4)名牌清晰，其内容符合相应的现行国家标准《卤代烷1211灭火系统设计规范》GB110、《卤代烷1301灭火系统设计规范》GB50163和《二氧化碳灭火系统设计规范》GB50193的规定。(5)保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。(6)气体驱动装置的气体贮存容器规格应一致，其高度差不宜超过10mm。2气体灭火系统安装前应检查灭火剂贮存容器的充装量充装压力，且应符合下列规定：(1)灭火剂贮存容器的充装量不应小于设计充装量，且不得超过设计充装量的1.5%。(2)卤代烷灭火剂贮存容器的实际压力不应低于相应温度下的贮存压力，且不应超过该贮存压力的5%。(3)不同温度下灭火剂的贮存压力应按规范要求。3气体灭火系统安装前应对选择阀、液体单向阀、高压软管和阀驱动装置中的气体单向阀逐个进行水压强度试验和气压严密性试验，并应符合下列规定：(1)水压强度试验的试验压力应为系统组件设计工作压力的1.5倍，气压严密性试验的试验压力应为系统组件设计工作压力。(2)进行水压强度试验时，水温不应低于5℃，达到试验压力后，稳压时间不应少于1min,在稳压期间目测试件应无变形。(3)气压严密性试验应在水压强度试验后进行。加压介质可为空气或氮气。试验时宜将系统组件浸入水中，达到试验压力后，稳压时间不少于5min,在稳压期间应无气泡自试件内溢出。(4)系统组件试验合格后，应及时烘干，并封闭所有外露接口。4在气体灭火系统安装前应对阀驱动装置进行检查，并应符合下列规定：(1)电磁驱动装置的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统启动要求，且动作灵活无卡阻现象。(2)气动驱动装置贮存容器内气体压力不应低于设计压力，且不得超过设计压力的5%。(3)气动驱动装置中的单向阀芯应启闭灵活，无卡阻现象。(三)按照施工安装进度计划核对进场后的材料数量，检验其规格、型号、尺寸、质量是否符合设计图纸要求。1镀锌碳素无缝钢管及管件：(1)管材：采用镀锌碳素无缝钢管或加厚镀锌碳素钢管，管壁内外镀锌均匀，无锈蚀，内壁无卡筋，管壁厚度应符合设计要求。选择管材时，内部经受的压力应满足设计要求。(2)管件：采用锻压钢件内外镀锌，镀锌层表面均匀，无锈蚀、无偏扣、乱丝、方扣、丝扣不全、角度不准等现象。特别是法兰盘要内外镀锌，镀锌层完整，水线均匀，不得有断裂、粘着污物等现象。2有色金属管道及管件：采用无缝钢管道及管件，管壁厚内外均匀，管皮内外表面光泽平滑，管件不得有丝扣不全、角度不准、偏扣、乱丝等现象。3阀件：阀件到货后，要做抽样实验，应无裂纹、铸造外型美观、内外规矩、开关灵活严密、手轮无损坏。4设备：二氧化碳和卤代烷气体钢瓶、起动装置箱及箱...
