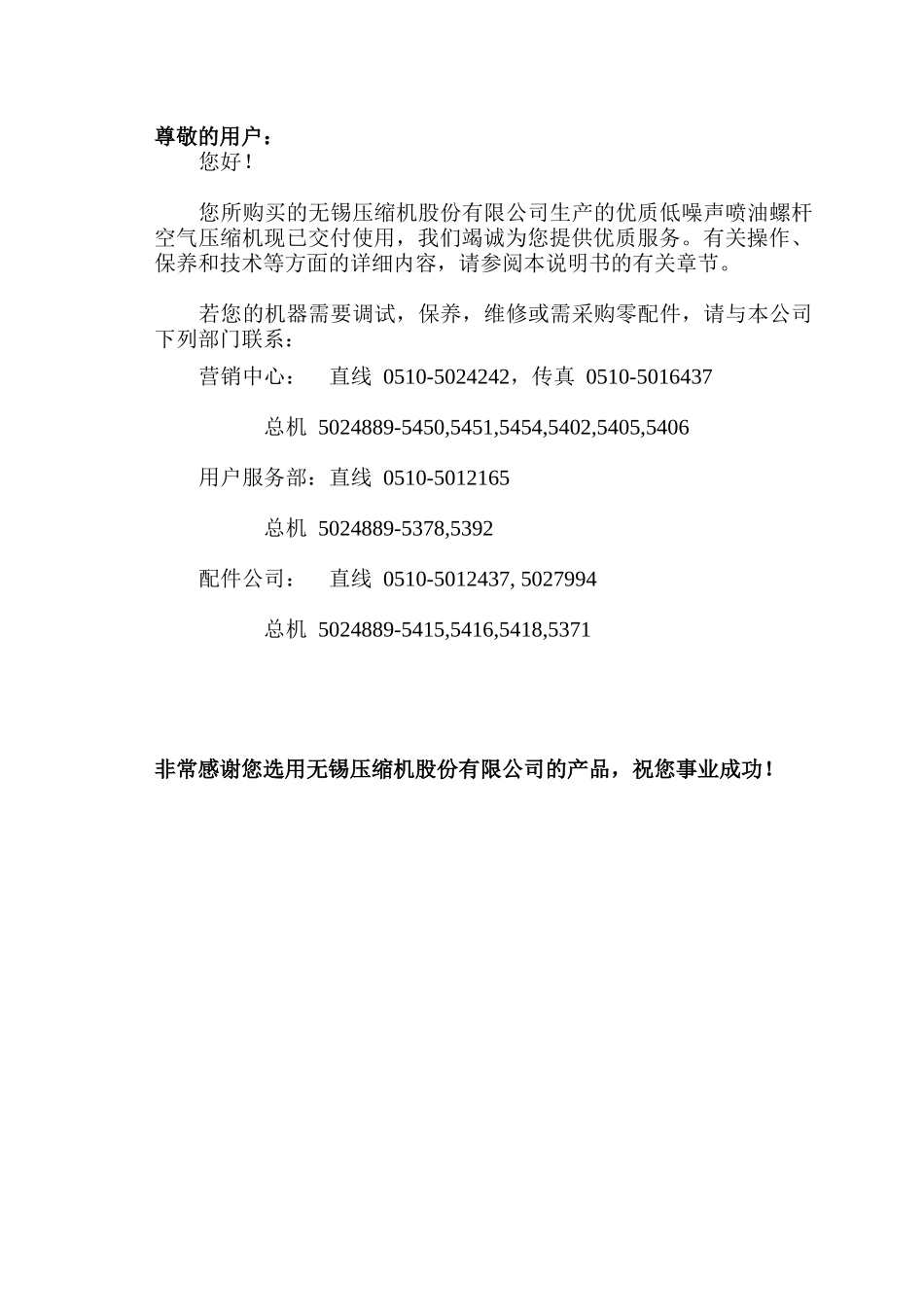

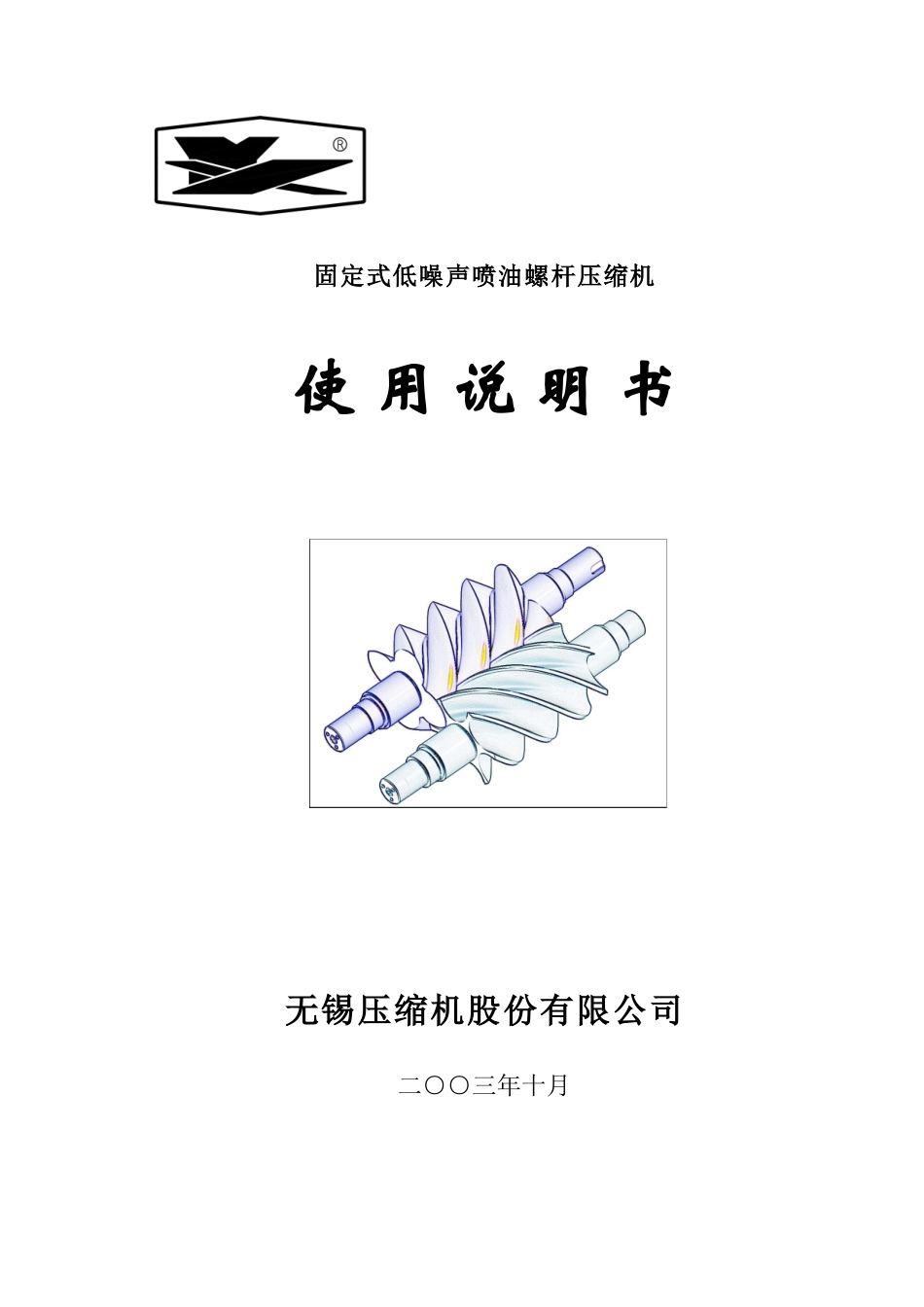

固定式低噪声喷油螺杆压缩机使用说明书无锡压缩机股份有限公司二○○三年十月固定式低噪声喷油螺杆压缩机使用说明书注意本说明书仅适用于电机功率为18.5～110kW，公称容积流量为2.8～16m3/min，排气压力为0.7～1.0MPa的风冷或水冷新型固定式喷油螺杆空气压缩机。本说明书叙述了常规电器控制的压缩机，若您所购买的机器不属于此类，还必须与其它相应手册配合使用。本公司产品符合JB/T6430-2002《一般用喷油螺杆空气压缩机》标准的规定。无锡压缩机股份有限公司中国江苏省无锡市塘南路114号Web-site:http://www.compressor-xy.comEmailto:office@compressor.commarket@compressor.com本公司保留不预先通知而作修改本说明书的权力！版权所有，不得翻印，特别是有关的商标、名称、零件号和图纸，违者必究。尊敬的用户：您好！您所购买的无锡压缩机股份有限公司生产的优质低噪声喷油螺杆空气压缩机现已交付使用，我们竭诚为您提供优质服务。有关操作、保养和技术等方面的详细内容，请参阅本说明书的有关章节。若您的机器需要调试，保养，维修或需采购零配件，请与本公司下列部门联系：营销中心：直线0510-5024242，传真0510-5016437总机5024889-5450,5451,5454,5402,5405,5406用户服务部：直线0510-5012165总机5024889-5378,5392配件公司：直线0510-5012437,5027994总机5024889-5415,5416,5418,5371非常感谢您选用无锡压缩机股份有限公司的产品，祝您事业成功！警告!（适用于所有机型的压缩机组）1、在安装和启动压缩机之前，应仔细阅读本说明书。在充分了解机组各部分结构功能、使用维护保养方法以后，方可对机组进行正确使用和保养。这对于延长压缩机的使用寿命并使压缩机处于良好的工作状态是极为重要的。2、首次开机前必须检查压缩机的旋转方向是否正确！正确的旋转方向：压缩机接筒中联轴器的转向必须与接筒所示箭头方向一致。如果不检查压缩机的旋转方向是否正确，将产生十分严重的后果！！！请详见使用说明书的第四章《操作指南》中关于“首次启动”方面的内容。3、电源电压应在380V±5％。4、压缩机采用“锡压”牌螺杆压缩机专用油。严禁使用其它品牌的润滑油或不同种类润滑油混用。（本公司配件公司提供纯正“锡压”牌螺杆压缩机专用油，其它途径的润滑油不能保证油的品质，由此引起压缩机的故障，其后果和责任由用户承担）。5、机组无意外情况不允许按紧急停机按钮停机。正常停机采用延时停机，即按下停机按钮后约20秒机组自行停机。6、使用中应注意：机组在卸载过久停机保护后，如若供气压力降至机组加载压力时，机组会自行起动加载。7、机组工作时，不允许松动和拆卸任何连接部件。只有在切断电源和排空压力后，才可以做检修工作，以免被高温高压气体伤害。8、油管路附近不得进行焊接，不能用烧焊或其他方法修改任何压力容器。9、当环境温度低于0℃时，水冷机组停机后应把冷却器内的冷却水放空。10、开车前须详细阅读机组上的《操作须知》，严格按规定要求执行，并做好运转时间、保养效果、油耗量、修理项目等内容的记录。目录第一章机组技术特性…………………………………………5风冷压缩机机组总图…………………………………………6水冷压缩机机组总图…………………………………………8风冷压缩机机组外形图………………………………………10水冷压缩机机组外形图………………………………………15第二章系统说明………………………………………20一、结构特征及工作原理………………………………………20二、气管路系统………………………………………21风冷压缩机系统流程图………………………………………22水冷压缩机系统流程图………………………………………23三、油管路系统………………………………………24四、冷却系统………………………………………24五、冷凝水排放系统………………………………………25六、调节系统………………………………………25七、电气系统………………………………………26风冷机组电气原理图………………………………………27水冷机组电气原理图………………………………………28第三章安装指南…………………………………………...
