某制药总厂热电车间技改工程施工组织设计方案VIP免费

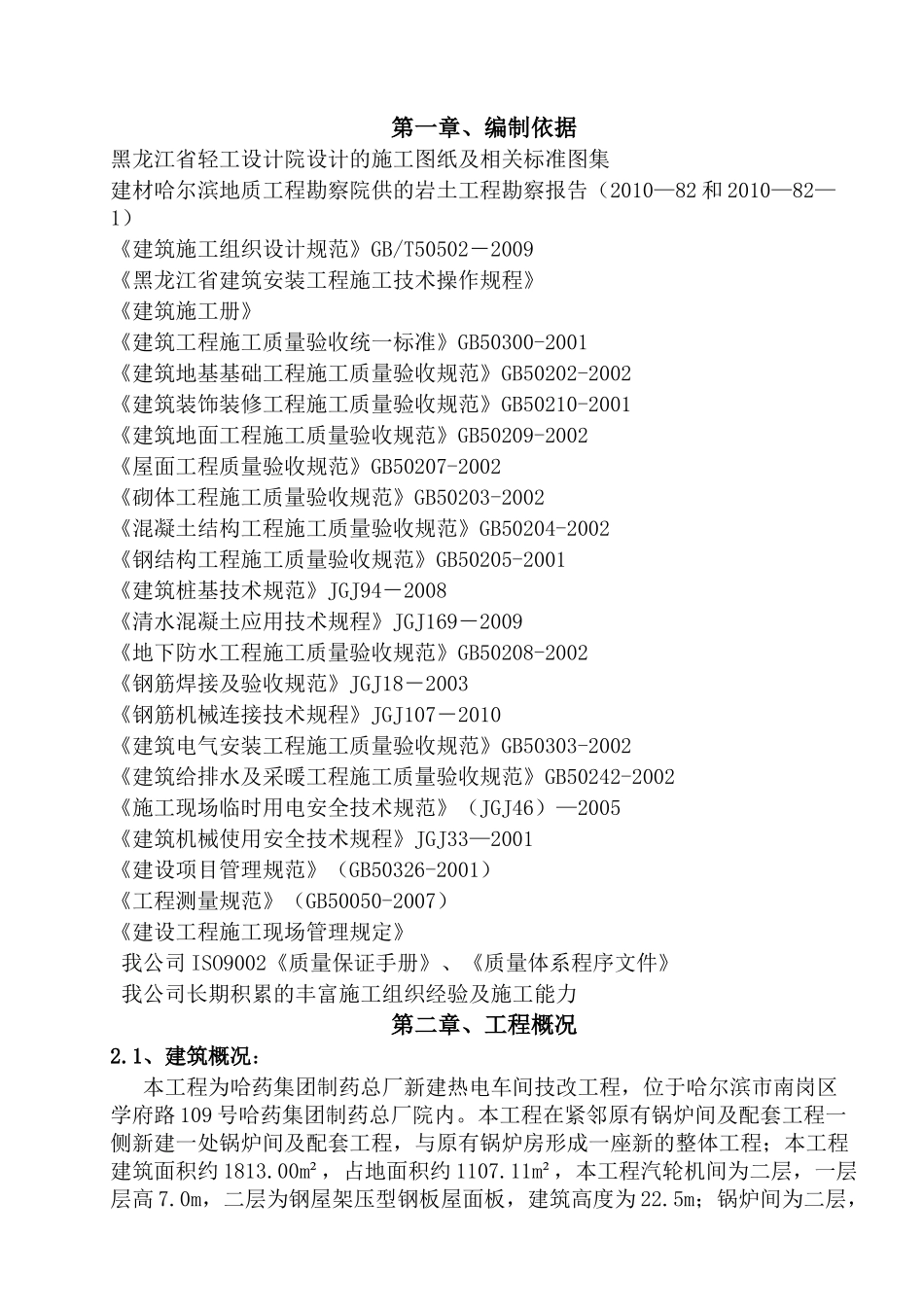

第一章、编制依据黑龙江省轻工设计院设计的施工图纸及相关标准图集建材哈尔滨地质工程勘察院供的岩土工程勘察报告（2010—82和2010—82—1）《建筑施工组织设计规范》GB/T50502－2009《黑龙江省建筑安装工程施工技术操作规程》《建筑施工册》《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑装饰装修工程施工质量验收规范》GB50210-2001《建筑地面工程施工质量验收规范》GB50209-2002《屋面工程质量验收规范》GB50207-2002《砌体工程施工质量验收规范》GB50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《钢结构工程施工质量验收规范》GB50205-2001《建筑桩基技术规范》JGJ94－2008《清水混凝土应用技术规程》JGJ169－2009《地下防水工程施工质量验收规范》GB50208-2002《钢筋焊接及验收规范》JGJ18－2003《钢筋机械连接技术规程》JGJ107－2010《建筑电气安装工程施工质量验收规范》GB50303-2002《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《施工现场临时用电安全技术规范》（JGJ46）—2005《建筑机械使用安全技术规程》JGJ33—2001《建设项目管理规范》（GB50326-2001）《工程测量规范》（GB50050-2007）《建设工程施工现场管理规定》我公司ISO9002《质量保证手册》、《质量体系程序文件》我公司长期积累的丰富施工组织经验及施工能力第二章、工程概况2.1、建筑概况：本工程为哈药集团制药总厂新建热电车间技改工程，位于哈尔滨市南岗区学府路109号哈药集团制药总厂院内。本工程在紧邻原有锅炉间及配套工程一侧新建一处锅炉间及配套工程，与原有锅炉房形成一座新的整体工程；本工程建筑面积约1813.00m²，占地面积约1107.11m²，本工程汽轮机间为二层，一层层高7.0m，二层为钢屋架压型钢板屋面板，建筑高度为22.5m；锅炉间为二层，一层层高7.0m，二层为夹心彩钢板屋面，建筑高度为39m；局部六层，一层为配电间，层高4.0m，二层为变送器间，层高3.0m，三层为值班室，层高4.0m，四层为管道层，层高3.0m，五层为除氧层，层高11.0m，六层为运煤层，层高2.95m，建筑总高度为28.8m；灰份收集间一层层高6.0m，二层为除尘器操作间，层高6.3m；引风机间层高9.7m；室内外高差0.30M；本工程建筑长度为117.2M，宽为13.5、19.5、8.59/18.05M。外墙为乳白色涂料和乳白色彩钢板，内墙为混合砂浆抹面，刷内墙涂料。地面为水泥砂浆地面和米色防滑地砖。外窗为单框三玻平开塑钢窗；外门为钢制保温门；本工程屋面防水等级为Ⅱ级，防水层使用年限为15年；本工程屋面为汽机间为彩钢板屋面和配电间为防水层为三元共混卷材防水，引风机间为刚性防水层，屋面保温为100厚挤塑聚苯乙烯保温板，炉渣找坡层，最薄处30mm；配电间隔汽层为JS防水涂膜1.5厚隔离层，引风机间隔汽层为三元乙丙1.0mm厚隔汽层；结构层上、找坡层上、刚性防水层上抹1：3水泥砂浆找平层20mm厚。本工程抗震设防烈度为6度；建筑抗震设防分类为丙类，建筑结构安全等级为二级。本工程为丁类厂房，建筑耐火等级为二级；2.2、结构概况：新建工程为现浇钢筋混凝土框架结构，框架柱采用柱下独立基础，承台桩基础,砼强度等级C30。桩采用压灌超流态砼灌注桩，桩直径500mm，桩长26m，钢筋笼长17.8m，砼强度等级C30。锅炉基础为桩基础，桩直径500mm，桩长26m，桩上设1.7m厚钢筋砼筏板，长17.1m,宽10.8m，砼强度等级为C40。汽轮机基础为桩基础，桩直径500mm，桩长26m，桩上设1.0m厚钢筋砼筏板，砼强度等级为C30。基础设C15砼垫层，每侧比基础宽100mm。内外墙基础为基础梁；外墙为300厚陶粒砼砌块和100厚双面夹芯彩钢板，内墙为200厚陶粒砼砌块，女儿墙为100厚钢筋砼墙体，高850mm，±0.00以下砌体采用M7.5水泥砂浆砌筑，±0.00以上砌体采用M5混合砂浆砌筑。2.3、项目施工条件本工程拟建场地位于公司厂区内，新建厂房紧邻原有锅炉房及配套工程，东侧为厂区道路。本工程宽度小，长度比较长，在一个吊车吊装范围内，仍有吊车辐射不到的区域；施工现场比较狭小，材料不能充足存储，厂区内没有工人宿舍和临时设施用地，给施工带来很大困难；业主已拆除地上建筑物，基本完成施工...
