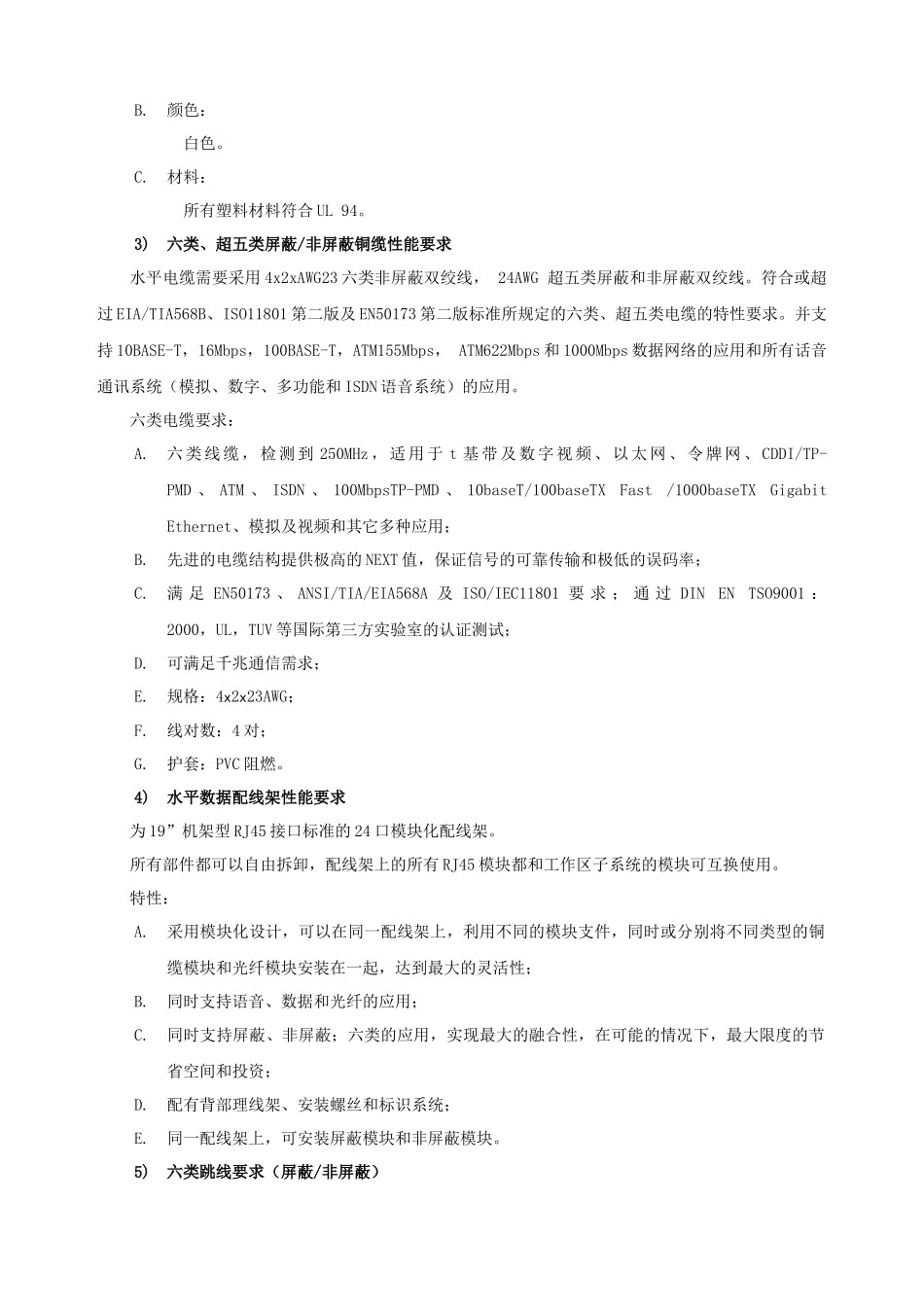

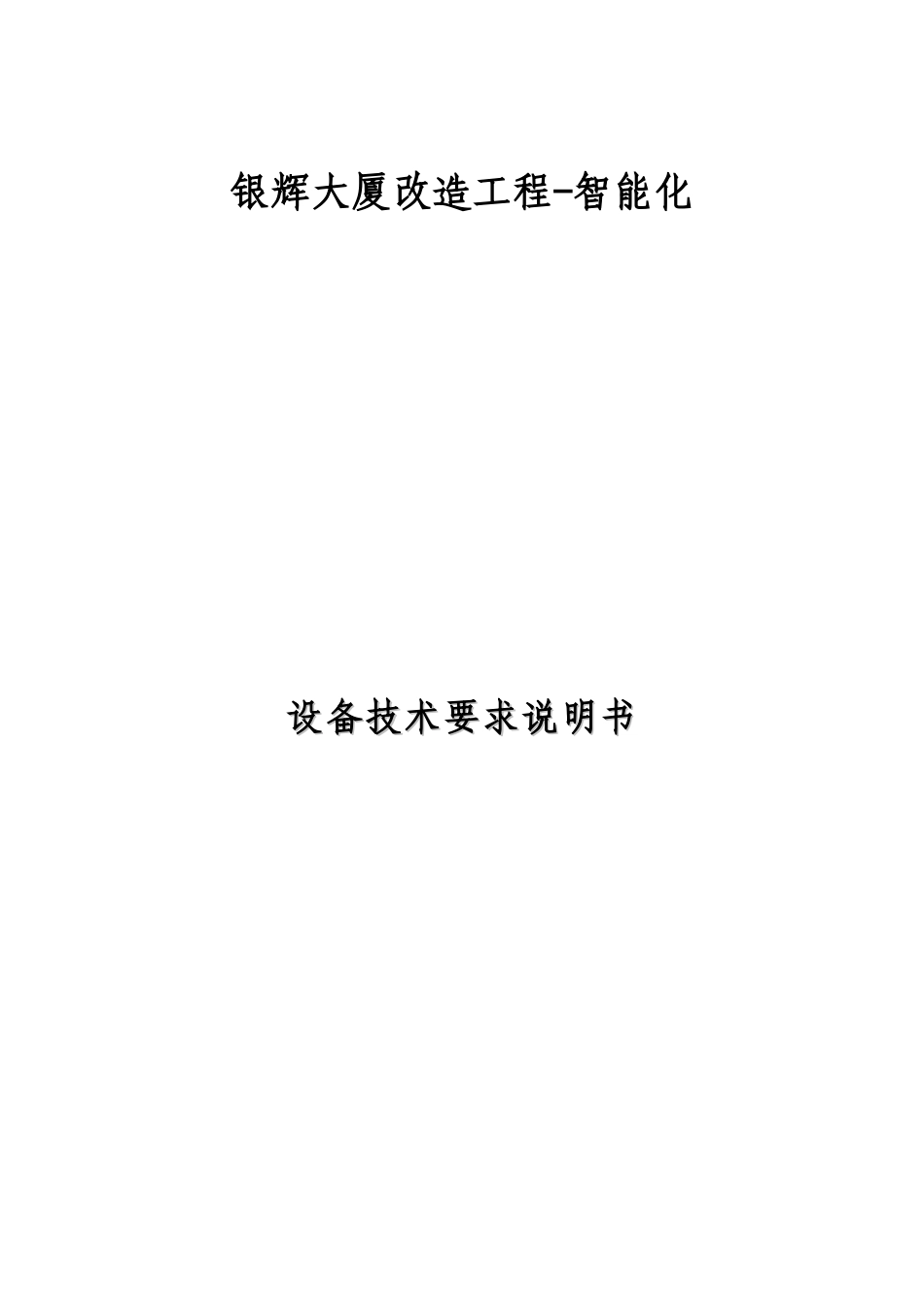

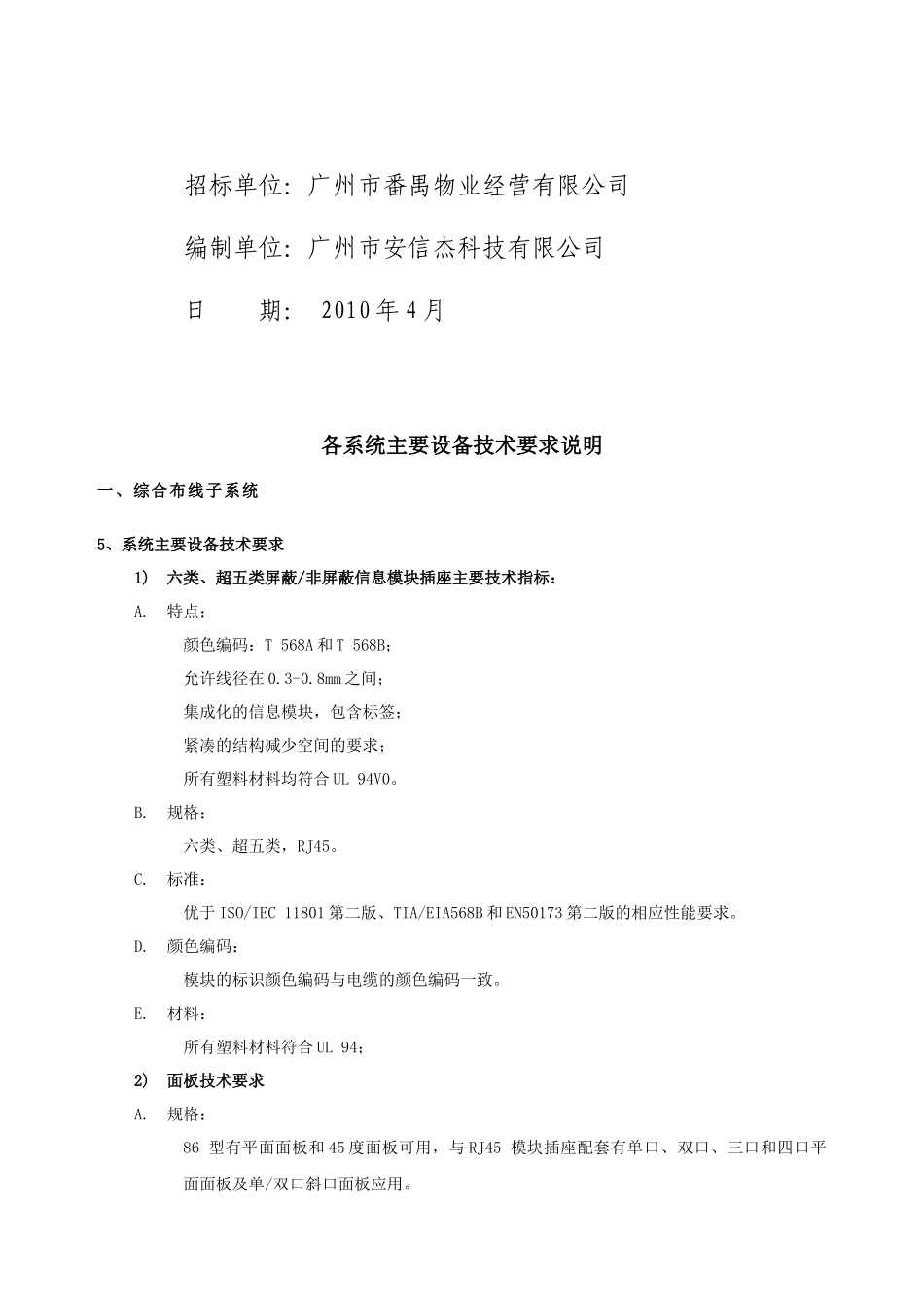

银辉大厦改造工程-智能化设备技术要求说明书设备技术要求说明书招标单位：广州市番禺物业经营有限公司编制单位：广州市安信杰科技有限公司日期：2010年4月各系统主要设备技术要求说明一、综合布线子系统5、系统主要设备技术要求1)六类、超五类屏蔽/非屏蔽信息模块插座主要技术指标：A.特点：颜色编码：T568A和T568B；允许线径在0.3-0.8mm之间；集成化的信息模块，包含标签；紧凑的结构减少空间的要求；所有塑料材料均符合UL94V0。B.规格：六类、超五类，RJ45。C.标准：优于ISO/IEC11801第二版、TIA/EIA568B和EN50173第二版的相应性能要求。D.颜色编码：模块的标识颜色编码与电缆的颜色编码一致。E.材料：所有塑料材料符合UL94；2)面板技术要求A.规格：86型有平面面板和45度面板可用，与RJ45模块插座配套有单口、双口、三口和四口平面面板及单/双口斜口面板应用。B.颜色：白色。C.材料：所有塑料材料符合UL94。3)六类、超五类屏蔽/非屏蔽铜缆性能要求水平电缆需要采用4x2xAWG23六类非屏蔽双绞线，24AWG超五类屏蔽和非屏蔽双绞线。符合或超过EIA/TIA568B、ISO11801第二版及EN50173第二版标准所规定的六类、超五类电缆的特性要求。并支持10BASE-T，16Mbps，100BASE-T，ATM155Mbps，ATM622Mbps和1000Mbps数据网络的应用和所有话音通讯系统（模拟、数字、多功能和ISDN语音系统）的应用。六类电缆要求：A.六类线缆，检测到250MHz，适用于t基带及数字视频、以太网、令牌网、CDDI/TP-PMD、ATM、ISDN、100MbpsTP-PMD、10baseT/100baseTXFast/1000baseTXGigabitEthernet、模拟及视频和其它多种应用；B.先进的电缆结构提供极高的NEXT值，保证信号的可靠传输和极低的误码率；C.满足EN50173、ANSI/TIA/EIA568A及ISO/IEC11801要求；通过DINENTSO9001：2000，UL，TUV等国际第三方实验室的认证测试；D.可满足千兆通信需求；E.规格：4x2x23AWG；F.线对数：4对；G.护套：PVC阻燃。4)水平数据配线架性能要求为19”机架型RJ45接口标准的24口模块化配线架。所有部件都可以自由拆卸，配线架上的所有RJ45模块都和工作区子系统的模块可互换使用。特性：A.采用模块化设计，可以在同一配线架上，利用不同的模块支件，同时或分别将不同类型的铜缆模块和光纤模块安装在一起，达到最大的灵活性；B.同时支持语音、数据和光纤的应用；C.同时支持屏蔽、非屏蔽；六类的应用，实现最大的融合性，在可能的情况下，最大限度的节省空间和投资；D.配有背部理线架、安装螺丝和标识系统；E.同一配线架上，可安装屏蔽模块和非屏蔽模块。5)六类跳线要求（屏蔽/非屏蔽）A.跳线是专为非屏蔽式和屏蔽式的综合布线系统设计的,具有优秀的性能,安装简便。同时具有极高的稳定性和适配性,最大限度的与语音解决方案相集成。B.它们在设计上已经超过了TIA.EIA-568B-2CAT.6的要求。C.可以提供PVC和LSZH两种护套。6)室内多模光缆D.可以支持10GBASE-SX万兆以太网应用及1000Base-SX千兆以太网应用，同时又可向下兼容目前的100Mbps及10Mbps以太网应用。E.规格：多模62.5/125mm7)光纤配线架A.用于配线间(柜)与主设备间之间的光纤提供端接和交叉连接。光纤配线和数据配线架一起安装在其他的机柜内，同时机柜内应留一定的空间以便安装计算机网络设备；B.19”机柜式安装；C.1U，24口类型，可带抽屉伸缩型；8)光纤跳线A.用于连接光纤配线架到交换设备。B.规格：多模62.5/125mmC.可以采用多种形式的接口D.通过DINENTSO9001：2000，UL，TUV等国际第三方实验室的认证测试。参考品牌：ROSENBERGER、SIEMON、3M二、网络子系统1、主要设备技术要求为便于维护和管理，本项目所有网络产品同一品牌；（1）核心层交换机：2台序号项目参数要求1★产品资质产品通过城域网以太论坛MEF认证并提供证书所投产品提供原厂CMM5证书所投产品必须为自主研发产品（非OEM产品），并提供证明文件提供工业和信息产业部（原信产部）入网许可证，或官方网站截图证明并提供官方查询网址2★服务要求原厂3年标准服务；投标现场提供原厂商针对交换机的授权书原件和服务承诺书原件3★背板容量≥2.4Tbps4交换容量≥2Tbps5★业务槽位≥66★槽位(包含引擎槽位)≥87★IPv4包转发能力≥108...
