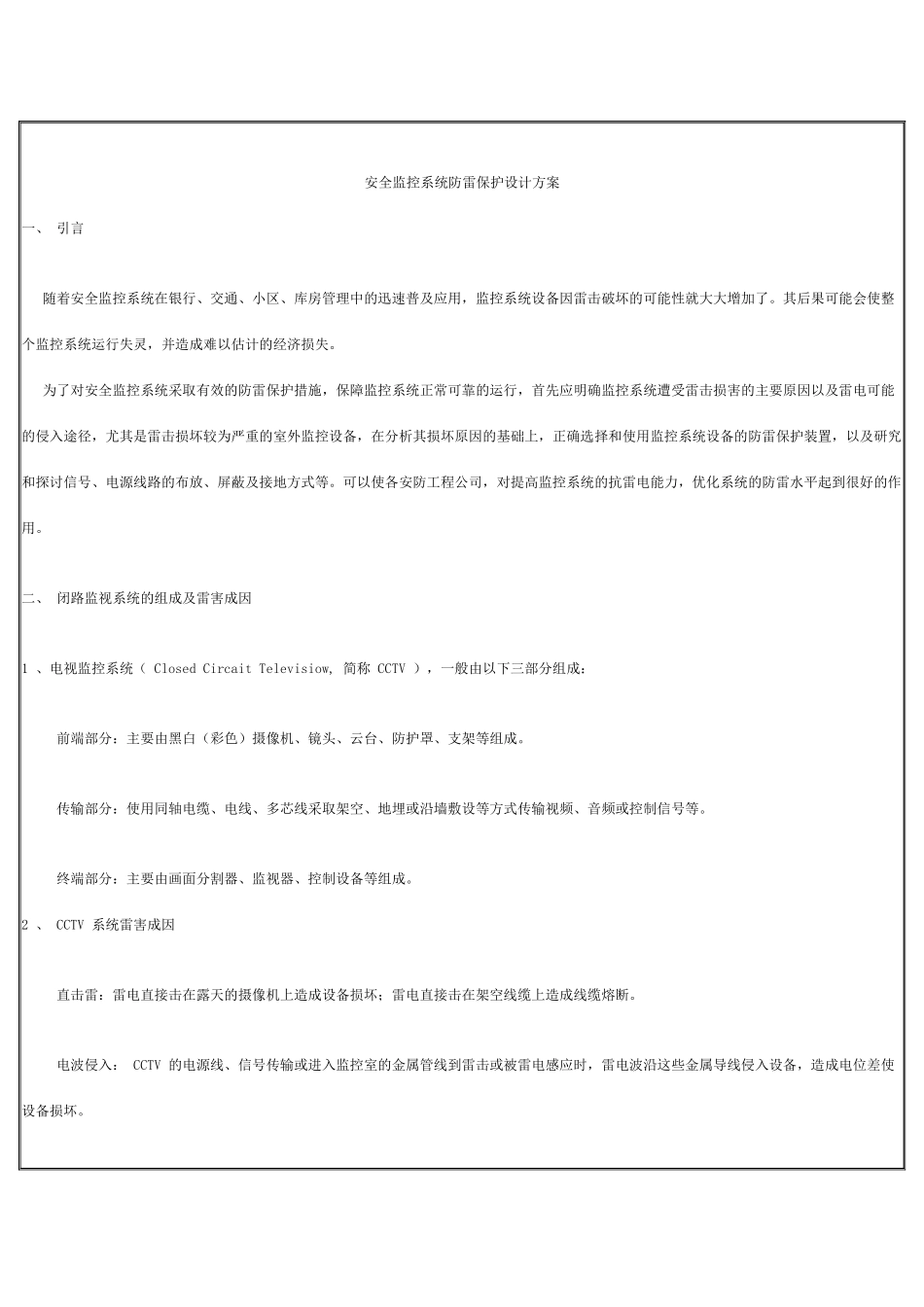

安全监控系统防雷保护设计方案一、引言随着安全监控系统在银行、交通、小区、库房管理中的迅速普及应用，监控系统设备因雷击破坏的可能性就大大增加了。其后果可能会使整个监控系统运行失灵，并造成难以估计的经济损失。为了对安全监控系统采取有效的防雷保护措施，保障监控系统正常可靠的运行，首先应明确监控系统遭受雷击损害的主要原因以及雷电可能的侵入途径，尤其是雷击损坏较为严重的室外监控设备，在分析其损坏原因的基础上，正确选择和使用监控系统设备的防雷保护装置，以及研究和探讨信号、电源线路的布放、屏蔽及接地方式等。可以使各安防工程公司，对提高监控系统的抗雷电能力，优化系统的防雷水平起到很好的作用。二、闭路监视系统的组成及雷害成因1、电视监控系统（ClosedCircaitTelevisiow,简称CCTV），一般由以下三部分组成：前端部分：主要由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。终端部分：主要由画面分割器、监视器、控制设备等组成。2、CCTV系统雷害成因直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。电波侵入：CCTV的电源线、信号传输或进入监控室的金属管线到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。雷电感应：当雷击避雷针时，在引下线周围会产生很强的瞬变电磁场。处在电磁场中的监控设备和传输线路会感应出较大的电动势。这现象叫电磁感应。当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。这种现象叫静电感应。电磁感应和静电称为感应雷。它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多。三、CCTV系统的综合防雷现场情况分析汇报:本视频监控系统由大部分组成,各部分之间用光揽连接进入监控中心.如下图:内部监控系统结构图:系统监控设备数量统计:•监控中心个•分中心个•摄像机个防雷保护方案:1、前端设备的防雷前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。本系统所有的摄像机都安装在室外,为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或24V）、视频信号线和云台控制线。摄像机的电源一般使用AC220V或24V。信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应，在设计信号传输线的保护时必须考虑信号的传输速率、信号电平，启动电压以及雷电通量等参数。室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至<10Ω。摄像机防雷所需元件表:方案1：名称型号参数说明电源防雷器HJSPD40/2放电电流40KA并联220VHJSPD-BLZ24放电电流20KA串联24V视频防雷器HJSPDBS110M10KABNC接口控制信号防雷器HJSPD-BLD2420KA保护级别40串联可更换名称：电源防雷器名称:直流电源防雷器名称：测控信号防雷器名称：视频防雷器型号：HJSPD40/2型号:HJSPD-BLZ24型号：HJSPD-BLD24型号：HJSPDBS1方案2：名称型号参数说明监控三合一电涌保护器HJSPDJ3/220电源，数据，视频电源220V监控二合一电涌保护器HJSPDJ2/220电源，视频电源220V名称：监控三合一电涌保护器名称：监控二合一电涌保护器型号：HJSPDJ3/220型号：HJSPDJ2/2202、传输线路的防雷CCTV系统主要是传输信号线和电源线。室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。控制信号传输线和视频信号传输线一般选用芯屏蔽软线，架设（或敷设）在前端与终端之间。从防雷角看，直埋敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广，为避免首尾端设备损坏，架空线传输时应在每一电杆上做接地处理，架空线缆的吊线和架空线缆线路中的金属管道均应接地。中间放大器输入端的信号源和电源均应分别接入合适的避雷器。...
