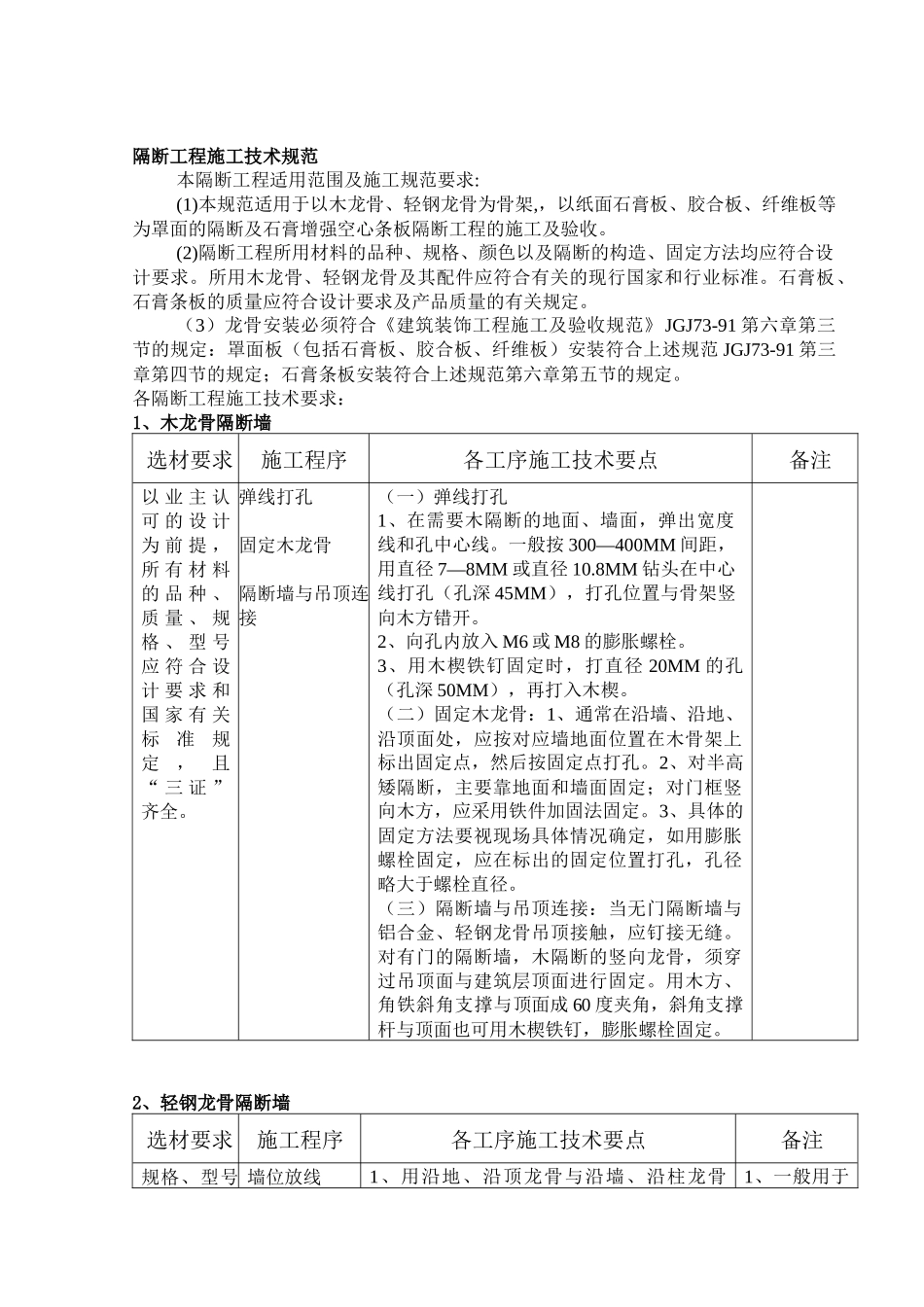

隔断工程施工技术规范本隔断工程适用范围及施工规范要求:(1)本规范适用于以木龙骨、轻钢龙骨为骨架,，以纸面石膏板、胶合板、纤维板等为罩面的隔断及石膏增强空心条板隔断工程的施工及验收。(2)隔断工程所用材料的品种、规格、颜色以及隔断的构造、固定方法均应符合设计要求。所用木龙骨、轻钢龙骨及其配件应符合有关的现行国家和行业标准。石膏板、石膏条板的质量应符合设计要求及产品质量的有关规定。（3）龙骨安装必须符合《建筑装饰工程施工及验收规范》JGJ73-91第六章第三节的规定：罩面板（包括石膏板、胶合板、纤维板）安装符合上述规范JGJ73-91第三章第四节的规定；石膏条板安装符合上述规范第六章第五节的规定。各隔断工程施工技术要求：1、木龙骨隔断墙选材要求施工程序各工序施工技术要点备注以业主认可的设计为前提，所有材料的品种、质量、规格、型号应符合设计要求和国家有关标准规定，且“三证”齐全。弹线打孔固定木龙骨隔断墙与吊顶连接（一）弹线打孔1、在需要木隔断的地面、墙面，弹出宽度线和孔中心线。一般按300—400MM间距，用直径7—8MM或直径10.8MM钻头在中心线打孔（孔深45MM），打孔位置与骨架竖向木方错开。2、向孔内放入M6或M8的膨胀螺栓。3、用木楔铁钉固定时，打直径20MM的孔（孔深50MM），再打入木楔。（二）固定木龙骨：1、通常在沿墙、沿地、沿顶面处，应按对应墙地面位置在木骨架上标出固定点，然后按固定点打孔。2、对半高矮隔断，主要靠地面和墙面固定；对门框竖向木方，应采用铁件加固法固定。3、具体的固定方法要视现场具体情况确定，如用膨胀螺栓固定，应在标出的固定位置打孔，孔径略大于螺栓直径。（三）隔断墙与吊顶连接：当无门隔断墙与铝合金、轻钢龙骨吊顶接触，应钉接无缝。对有门的隔断墙，木隔断的竖向龙骨，须穿过吊顶面与建筑层顶面进行固定。用木方、角铁斜角支撑与顶面成60度夹角，斜角支撑杆与顶面也可用木楔铁钉，膨胀螺栓固定。2、轻钢龙骨隔断墙选材要求施工程序各工序施工技术要点备注规格、型号墙位放线1、用沿地、沿顶龙骨与沿墙、沿柱龙骨1、一般用于都必须符合设计要求和国家的有关标准规定。产品“三证”齐全墙基施工安装、沿顶沿地龙骨安竖向横撑、通贯龙骨各种洞口通贯龙骨加固（用竖龙骨）构成隔墙边框，中间立若干竖向龙骨加通贯，横撑龙骨和加强龙骨构成主要承重龙骨。2、竖向龙骨间距≤600MM为宜,当墙面装修层重量较大时,龙骨间距≤420MM.3、隔墙高度增高,龙骨间距适当缩小。4、隔断墙限高要求：以北京新型建材厂生产的龙骨为例，在竖向龙骨间距为600MM时，单排龙骨单层石膏板隔墙最大高度A类建筑在3—3.5M之间；B类建筑在2.75—5.0M之间；双排龙骨双层石膏板隔墙A类建筑在3.25—6M,B类建筑在2.75—3.5M之间。都因竖向龙骨规格、墙体厚度，石膏板厚度以及用途的不同而不同，当竖向龙骨间距缩小时，墙高度可增加。5、安装时，在沿地、沿顶龙骨与地、顶面接触时要铺填橡胶条或沥青泡沫塑料条,再按规定间距用射钉将沿地、沿顶龙骨固定。6、射钉间距为0.6-1M,水平方向≤0.8M，垂直方向≤1M，射钉深度，砼为22-32MM，砖墙为30-50MM。7、竖向龙骨安装，上下方向不能填倒，现场只能从上端切断。接长用U型龙骨套在C型龙骨接缝处，用拉铆钉或自攻螺丝固定。石膏板、水泥刨花板、稻草板、纤维板隔墙等。2、北京灯具厂对隔断墙限高要求：龙骨间距为300MM时，单层墙高为5.3M，双层墙高为5.5M；龙骨间距为600MM时，单层墙高为4.3M，双层墙高为4.8M。3、A类建筑—适用于住宅、旅馆、办公室、病房等。B类建筑—适用于会议室、教室、展览厅、商店等。3、铝合金龙骨隔断墙选材要求施工程序各工序施工技术要点备注规格、型号都必须符合设计要求和国家的有关标准规定。产品“三证”齐全弹线定位划线下料安装固定组装框架（一）弹线：1、根据施工图确定隔墙的具体位置、高度、竖向型材的间隔位置等项。2、先弹地面位置线，再用垂直法弹出墙面位置和高度线，检查垂直度，再标出竖向型材的间隔和固定点位置。（二）划线下料：1、要求准确，长度误差±0.5MM以下。2、先弹地面位置线，再用垂直法弹出墙面位置和高度线，检查垂直度，再...
