新型纤维素纤维梳理器材与工艺实践VIP专享VIP免费

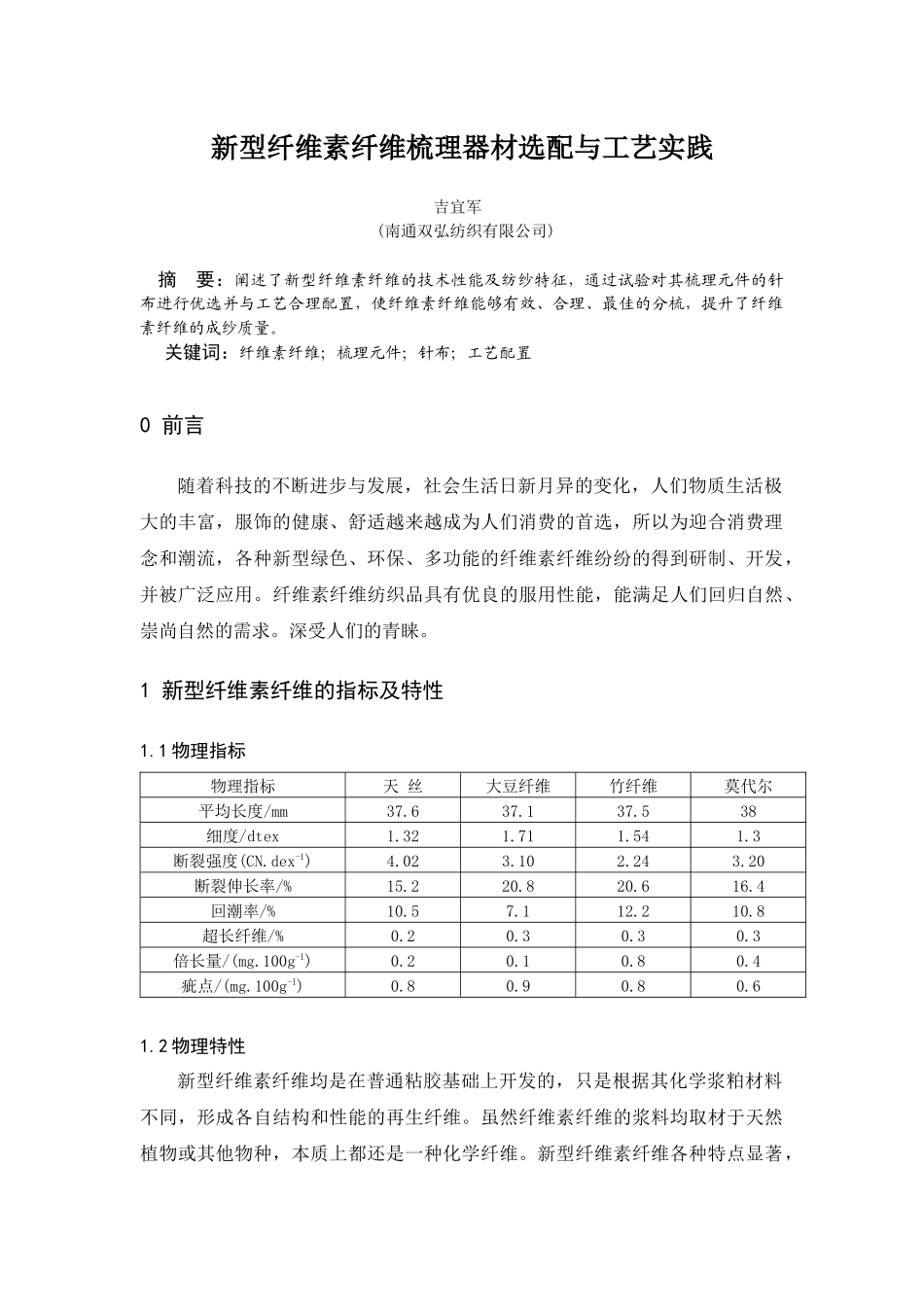

新型纤维素纤维梳理器材选配与工艺实践吉宜军(南通双弘纺织有限公司)摘要：阐述了新型纤维素纤维的技术性能及纺纱特征，通过试验对其梳理元件的针布进行优选并与工艺合理配置，使纤维素纤维能够有效、合理、最佳的分梳，提升了纤维素纤维的成纱质量。关键词：纤维素纤维；梳理元件；针布；工艺配置0前言随着科技的不断进步与发展，社会生活日新月异的变化，人们物质生活极大的丰富，服饰的健康、舒适越来越成为人们消费的首选，所以为迎合消费理念和潮流，各种新型绿色、环保、多功能的纤维素纤维纷纷的得到研制、开发，并被广泛应用。纤维素纤维纺织品具有优良的服用性能，能满足人们回归自然、崇尚自然的需求。深受人们的青睐。1新型纤维素纤维的指标及特性1.1物理指标物理指标天丝大豆纤维竹纤维莫代尔平均长度/mm37.637.137.538细度/dtex1.321.711.541.3断裂强度(CN.dex-1)4.023.102.243.20断裂伸长率/%15.220.820.616.4回潮率/%10.57.112.210.8超长纤维/%0.20.30.30.3倍长量/(mg.100g-1)0.20.10.80.4疵点/(mg.100g-1)0.80.90.80.61.2物理特性新型纤维素纤维均是在普通粘胶基础上开发的，只是根据其化学浆粕材料不同，形成各自结构和性能的再生纤维。虽然纤维素纤维的浆料均取材于天然植物或其他物种，本质上都还是一种化学纤维。新型纤维素纤维各种特点显著，特征多样、鲜明，即浆料来源绿色环保、生产工艺绿色环保，使用中对人体无毒、无副作用，并对皮肤有很好的舒适性，部分纤维还具有功能性，如天丝(Tencel)、大豆蛋白纤维、竹纤维(Bamboo)、莫代尔(Modal)等。但是因新型纤维素纤维性能特征的差异、结构不稳定、弹性低、抱合力差等，仍存在许多可纺性上的不足，要想提高新型纤维素纤维成纱质量，通过多年的生产实践，我们深深体会到，合适的针布配套加上合适的梳理工艺，决定着梳理质量的效果，优选梳理元件与合理工艺配置是纺制新型纤维素纤维纱线的关键。2新型纤维素纤维梳理工艺特征新型纤维素纤维虽然具有各种功能性，因其本质上还是通过化学方法制取而成，仍具有一定化学特性，所以其摩擦系数大，易产生静电和其他化学纤维性质一样易缠绕、转移困难；纤维整齐度好、细度小易损伤等。又因它们各自性能特征表现不同，其梳理工艺特征也各不相同。2.1天丝(Tencel)天丝初始模量高，表面光滑、刚性大、易断裂，相对其他纤维可纺性要差些。采用“重定量、大隔距、低速度”工艺原则，配置较低的锡林、刺辊速度，以减少分梳过程中静电的产生。适当放大针布工作角，提高释放性能，减轻纤维与锡林和刺辊的缠绕。放大刺辊与给棉板隔距，减少纤维损伤。纤维成网困难是梳棉的关键问题，因此要提高道夫针布的锋利度和平整度。2.2大豆蛋白纤维大豆蛋白纤维表面光滑，卷曲少、抱合力差，梳理较困难。应贯彻“适当定量、慢速度、多梳理、强转移”的原则。适当降低锡林、刺辊速度，保持较大锡林与刺辊线速比。锡林针布齿距加大、基厚减薄，增强分梳度。适当放大锡林与盖板隔距，防止绕锡林。降低道夫速度，适当缩小道夫与剥棉罗拉间隔距，提高转移率，防止棉网飘头、落网、烂边等。2.3竹纤维(Bamboo)竹纤维长度长，纤维蓬松、整齐度好、手感柔软、几乎没有杂质。梳理上采取“低速度柔梳理快转移”工艺原则。由于竹纤维回潮较大、比电阻小，选用锡林针布工作角大、齿距加大，同时针布平整、锋利、光洁，在不绕锡林情况下尽量减小锡林与盖板隔距，以保证对纤维充分梳理，有效避免浮于锡林与盖板两针之间的纤维被搓揉扭结。另工作角大针齿刺入纤维层深，接触纤维多，梳理力大，可提高棉束分梳度，大大减少棉结的产生。锡林与道夫的隔距偏紧掌握，可加强锡林与道夫间分梳，并有利于纤维的顺利转移。2.4莫代尔(Modal)莫代尔纤维的截面形态接近圆形，其摩擦因数较大，纤维细长柔软，梳理应掌握“慢速度、强梳理、大转移”的工艺原则，来合理解决棉网清晰度、单纤维的分离度与纤维损伤间的矛盾。为此锡林针布的工作角略小，基厚减薄。锡林与盖板隔距比纺棉略大，但盖板密度须与之配套，以增强分梳效能，又不损伤纤维。另适当降低道夫速度，减少棉网开河、掉网等现象。3新型纤维素纤维梳理器材配...
