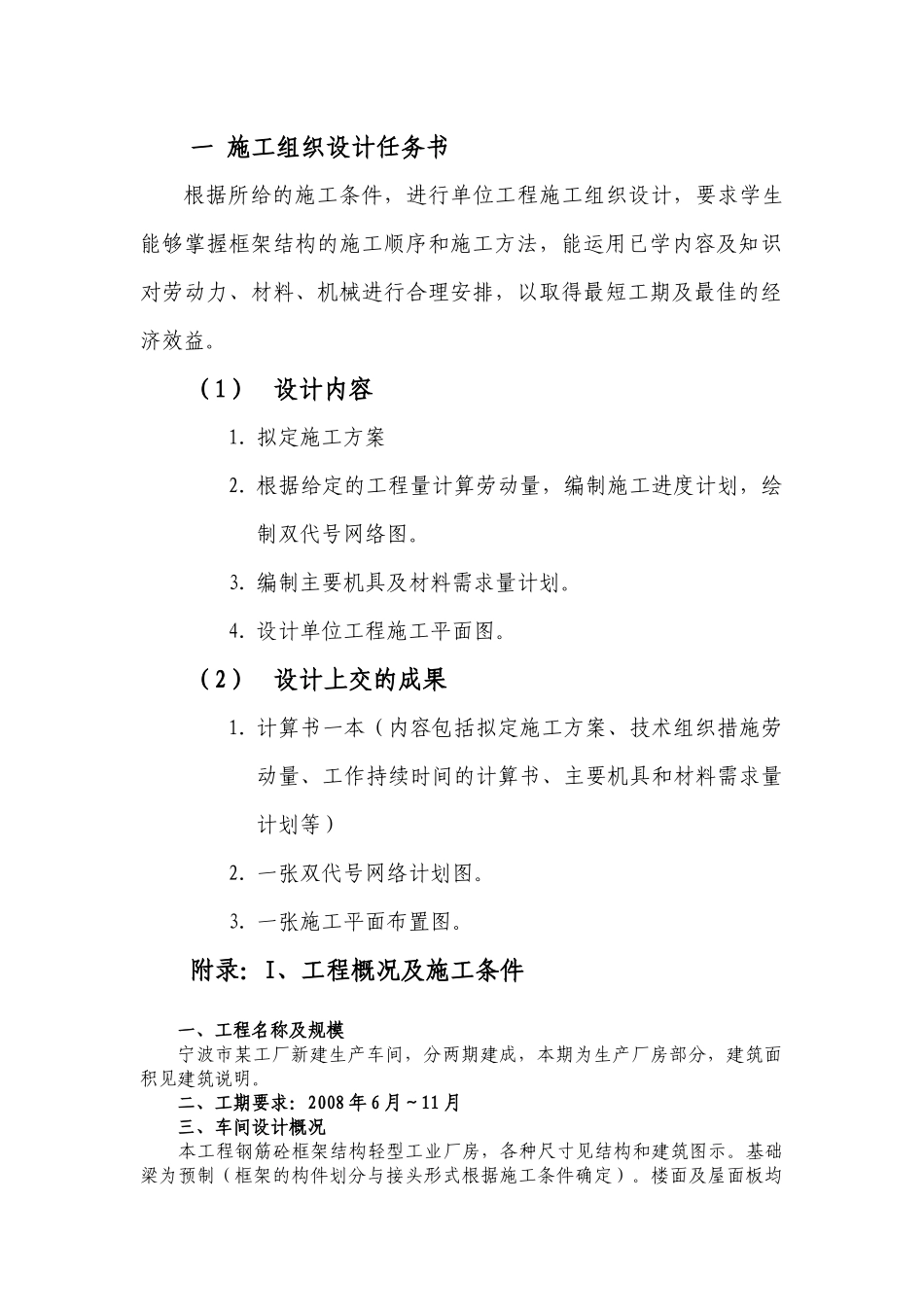

某车间施工组织设计任务书湖南理工学院土木建筑工程学院一施工组织设计任务书根据所给的施工条件，进行单位工程施工组织设计，要求学生能够掌握框架结构的施工顺序和施工方法，能运用已学内容及知识对劳动力、材料、机械进行合理安排，以取得最短工期及最佳的经济效益。（1）设计内容1.拟定施工方案2.根据给定的工程量计算劳动量，编制施工进度计划，绘制双代号网络图。3.编制主要机具及材料需求量计划。4.设计单位工程施工平面图。（2）设计上交的成果1.计算书一本（内容包括拟定施工方案、技术组织措施劳动量、工作持续时间的计算书、主要机具和材料需求量计划等）2.一张双代号网络计划图。3.一张施工平面布置图。附录：I、工程概况及施工条件一、工程名称及规模宁波市某工厂新建生产车间，分两期建成，本期为生产厂房部分，建筑面积见建筑说明。二、工期要求：2008年6月～11月三、车间设计概况本工程钢筋砼框架结构轻型工业厂房，各种尺寸见结构和建筑图示。基础梁为预制（框架的构件划分与接头形式根据施工条件确定）。楼面及屋面板均采用预应力槽型板并在楼面上加做现浇层。楼梯、过梁为现浇。围护结构为370砖墙，三楼附加内隔墙以180加气砼块体砌筑。屋面为珍珠岩保温，卷材防水；底层地面采用水泥砂浆抹面，其它各层为水磨石；外墙抹灰采用水泥砂浆外刷无机涂料，底层窗台下做水刷石勒脚；内墙、天棚均为混合砂浆打底刮白罩面。木门窗。主要工种工程量见附表。四、自然情况及施工条件1、气象资料（略），无冬期施工。2、水文资料：天然地坪至－1.50m为亚粘土，－1.50m～－3.70m为中砂并有粉细砂夹层，－3.70m以下为中砂（稍密）；地下水位为-1.80m，K=25。3、场地条件（见平面布置图）本工程西侧通市政公路的厂区公路及水、电管网可供接引使用。4、3吨以下的预制构件及木门窗可由构件厂供应。5、钢筋、铁件、水暖管件均由加工厂统一加工至现场组装。6、模板可采用定型组合钢模，零星木模板在现场预制。7、工程材料、施工机具按需要由公路运至现场。可供本工程使用的起重机械有：一台扣管式井架，其最大起重量为1吨，吊盘为2.40×2.40m２；一台TQ－60/80型塔吊、QT1-6型塔吊和W1-100型履带吊。8、挖出的土方可在距本工程1km远处集中堆放，或就地存放。9、本工程距施工单位的基地不远，在现场不需考虑工人临时住宿和食堂。II.课程设计要求：一、编写工程概况：根据任务书，附图及土方吊装提供的内容编写，要简明扼要，文字通顺。二、选择施工方案1、基坑降水工程：要求有计算依据，方案图及附有说明。2、土方工程：土方开挖及回填的施工程序和施工方法的确定，要求附有计算依据及方案图。3、基础工程：砼的搅拌、运输、浇筑、养护的施工顺序及施工方法。4、结构吊装：根据提供的吊装机械、选择施工方案，包括构件划分，接头形式，吊车轨道或开行路线、吊装程序。吊装机械的参数选择，构件的生产方式。要求有方案说明，参数计算，吊装方案及构件布置图。5、施工程序及其它工种工程的施工方法及水平垂直运输可用文字说明必要的应在施工平面图中给以表示。三、施工进度根据拟定的施工方案绘制施工进度计划（网络进度计划）。四、施工平面图合理布置以下内容：1、场内道路，水、电管线（不必计算管线直径）。2、主要材料、构件堆放（存放）位置及面积（其中砂、石、水泥、红砖应通过计算）。3、临时工程及作业场（棚）布置，包括：1）砼及砂浆搅拌站20m2；2）模板堆放场120m2；3）模板操作场（棚）60m2；4）钢筋操作场（棚）80m2；5）门窗堆放场（棚）200m2；6）水暖配件堆放及操作场（棚）60m2；7）石灰堆放场40m2；8）配电间12m2；9）防水材料场地50m2；10）小型材料库、工具库15～20m2；11）工长及工人班组休息室（根据人员而定）。4、机械布置：1）结构吊装机械依施工方案定；2）井架及其卷扬机位置。五、资源供应计划包括材料、构件、劳动力，施工机具需用计划按需用及施工进度编制（见附表）。六、施工准备工作计划。七、各项技术措施及技术经济指标等略。附图：工程剖面图、机械选择图、基坑降水方案图、施工现场平面图。附表：工程量一览表、施工进度计划表、劳动力需用计...
