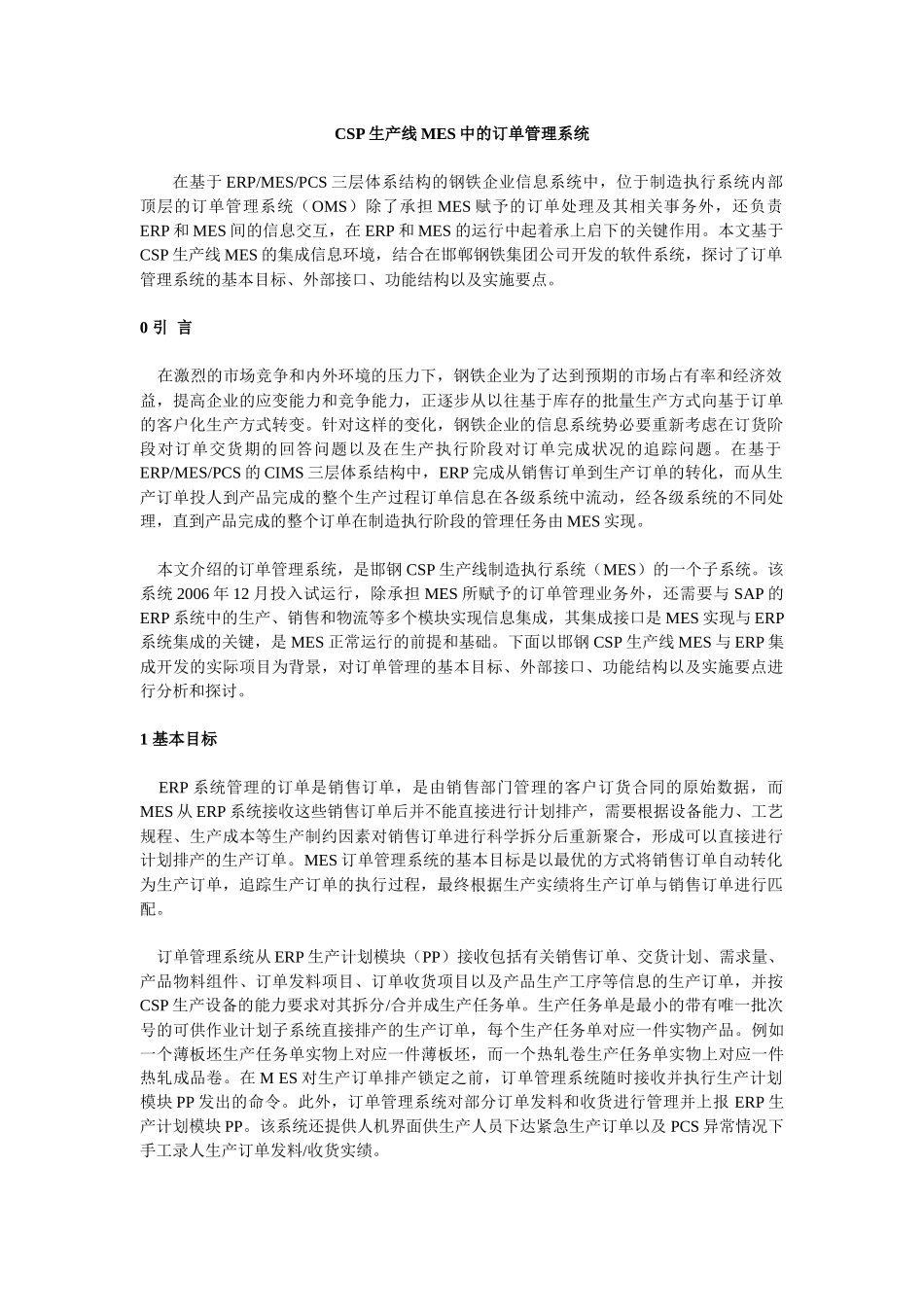

CSP生产线MES中的订单管理系统在基于ERP/MES/PCS三层体系结构的钢铁企业信息系统中，位于制造执行系统内部顶层的订单管理系统（OMS）除了承担MES赋予的订单处理及其相关事务外，还负责ERP和MES间的信息交互，在ERP和MES的运行中起着承上启下的关键作用。本文基于CSP生产线MES的集成信息环境，结合在邯郸钢铁集团公司开发的软件系统，探讨了订单管理系统的基本目标、外部接口、功能结构以及实施要点。0引言在激烈的市场竞争和内外环境的压力下，钢铁企业为了达到预期的市场占有率和经济效益，提高企业的应变能力和竞争能力，正逐步从以往基于库存的批量生产方式向基于订单的客户化生产方式转变。针对这样的变化，钢铁企业的信息系统势必要重新考虑在订货阶段对订单交货期的回答问题以及在生产执行阶段对订单完成状况的追踪问题。在基于ERP/MES/PCS的CIMS三层体系结构中，ERP完成从销售订单到生产订单的转化，而从生产订单投人到产品完成的整个生产过程订单信息在各级系统中流动，经各级系统的不同处理，直到产品完成的整个订单在制造执行阶段的管理任务由MES实现。本文介绍的订单管理系统，是邯钢CSP生产线制造执行系统（MES）的一个子系统。该系统2006年12月投入试运行，除承担MES所赋予的订单管理业务外，还需要与SAP的ERP系统中的生产、销售和物流等多个模块实现信息集成，其集成接口是MES实现与ERP系统集成的关键，是MES正常运行的前提和基础。下面以邯钢CSP生产线MES与ERP集成开发的实际项目为背景，对订单管理的基本目标、外部接口、功能结构以及实施要点进行分析和探讨。1基本目标ERP系统管理的订单是销售订单，是由销售部门管理的客户订货合同的原始数据，而MES从ERP系统接收这些销售订单后并不能直接进行计划排产，需要根据设备能力、工艺规程、生产成本等生产制约因素对销售订单进行科学拆分后重新聚合，形成可以直接进行计划排产的生产订单。MES订单管理系统的基本目标是以最优的方式将销售订单自动转化为生产订单，追踪生产订单的执行过程，最终根据生产实绩将生产订单与销售订单进行匹配。订单管理系统从ERP生产计划模块（PP）接收包括有关销售订单、交货计划、需求量、产品物料组件、订单发料项目、订单收货项目以及产品生产工序等信息的生产订单，并按CSP生产设备的能力要求对其拆分/合并成生产任务单。生产任务单是最小的带有唯一批次号的可供作业计划子系统直接排产的生产订单，每个生产任务单对应一件实物产品。例如一个薄板坯生产任务单实物上对应一件薄板坯，而一个热轧卷生产任务单实物上对应一件热轧成品卷。在MES对生产订单排产锁定之前，订单管理系统随时接收并执行生产计划模块PP发出的命令。此外，订单管理系统对部分订单发料和收货进行管理并上报ERP生产计划模块PP。该系统还提供人机界面供生产人员下达紧急生产订单以及PCS异常情况下手工录人生产订单发料/收货实绩。2外部接口CSP订单管理系统整体上属于以作业计划、生产调度子系统为核心的CSPMES的一个子系统，如图1所示，与其关联的外部系统包括ERPPP模块、CSPMES内部子系统和炼钢车间MES。订单管理系统OMS与PP相关联，处于CSPMES内部顶层的OMS提供CSPMES与ERP的信息交换接口，接收来自PP的生产订单下达、修改、删除以及关闭命令，向PP上报生产订单状态信息（订单排产锁定状态、订单完工状态等）、生产订单发料/收货实绩以及向PP申请新汀单，来自PP的生产订单经OMS处理后以生产任务单的形式下达给作业计划系统供其排产优化;另一方面，OMS接收生产调度系统反馈的薄板坯收货实绩和热轧卷、平整卷发料与收货信息，接收CSP上道工序即炼钢车间MES提供的钢水精炼实绩，因此与MES内部作业计划系统、生产调度系统密切关联。图1OMS的外部接口3内部结构根据对OMS的基本需求、外部接口的分析和“弱耦合，强内聚”的模块划分原则，将OMS的具体功能分成如图2所示的订单信息接收、订单信息上传、订单处理、发料管理和收货管理五项功能，各个模块功能上彼此独立并通过信息交互相联系。图2CSP生产线OMS内部结构（1）订单信息接收。接收从PP下达的生产订单，响应PP对生产订单诸如物料组件、交货计划等属性的修改、删除...
