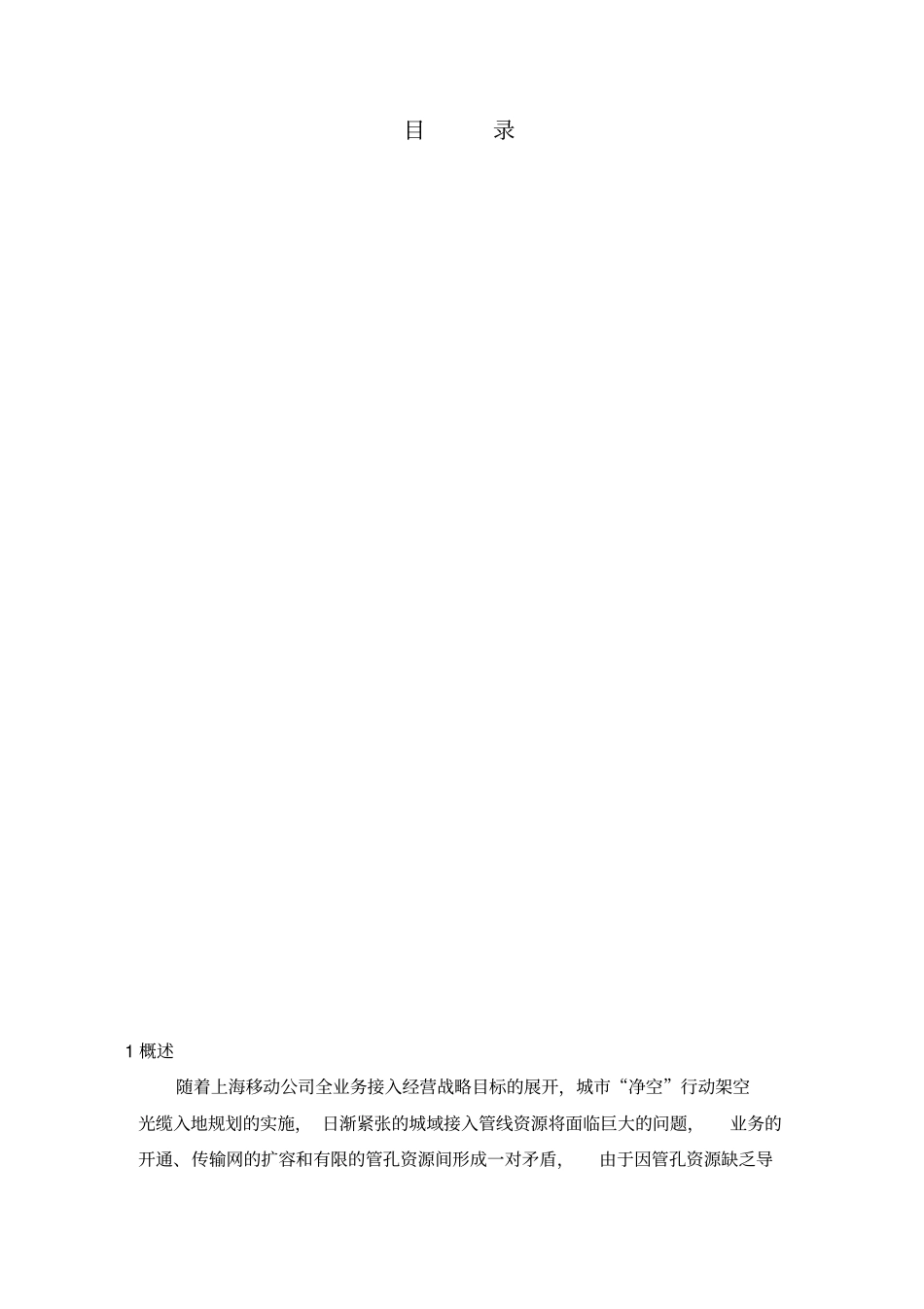

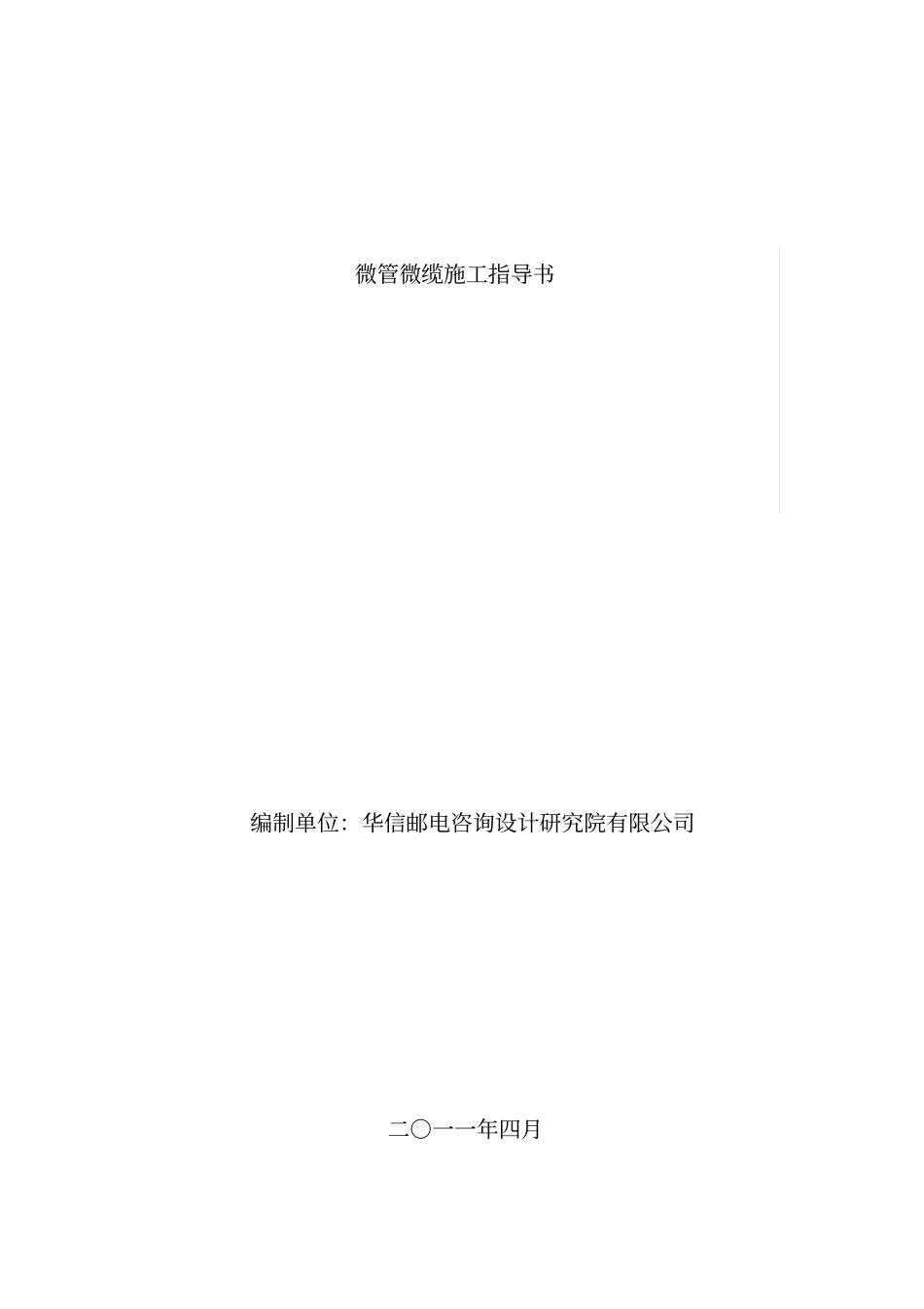

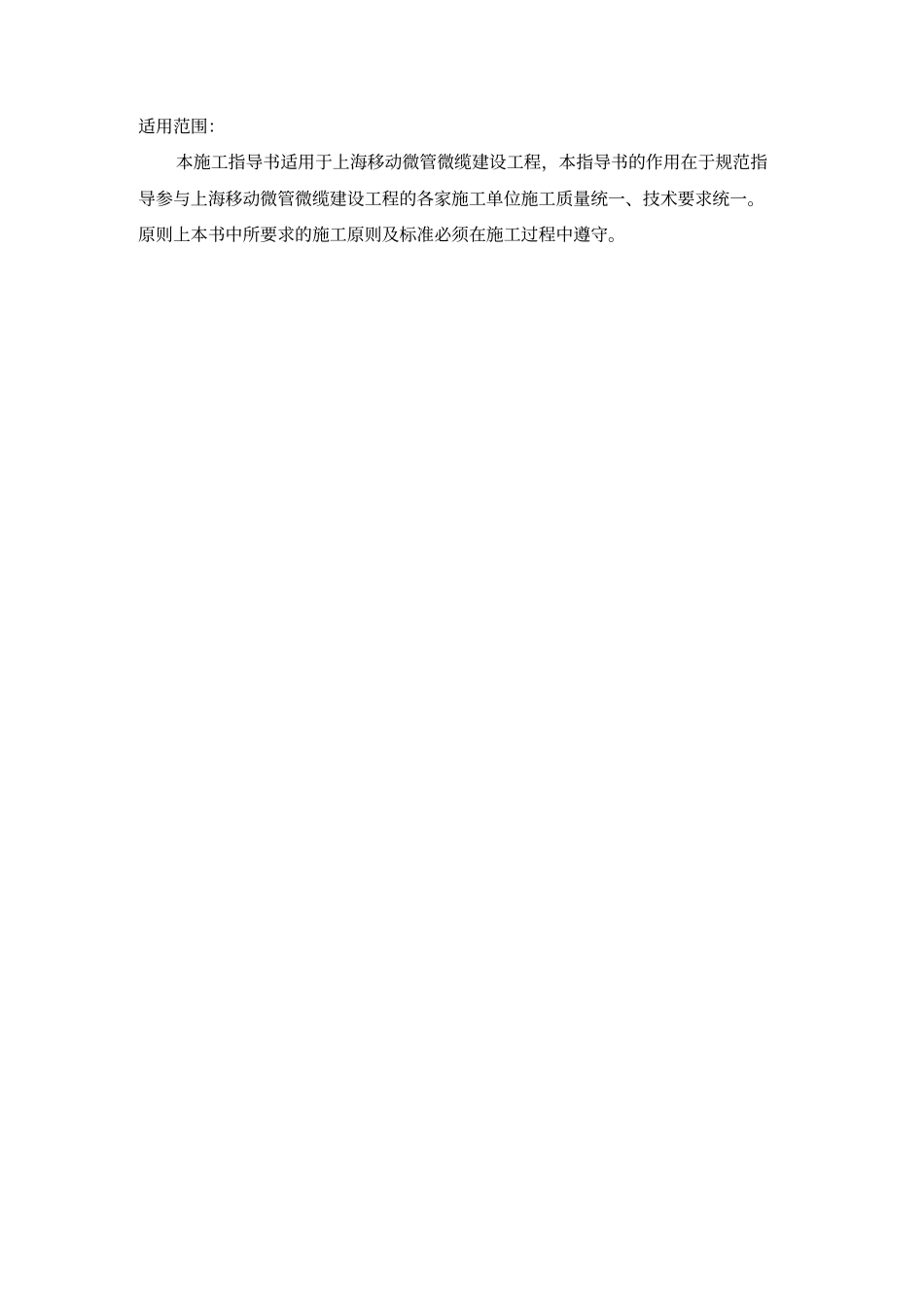

编制单位：华信邮电咨询设计研究院有限公司二○一一年四月微管微缆施工指导书适用范围：本施工指导书适用于上海移动微管微缆建设工程，本指导书的作用在于规范指导参与上海移动微管微缆建设工程的各家施工单位施工质量统一、技术要求统一。原则上本书中所要求的施工原则及标准必须在施工过程中遵守。目录1概述随着上海移动公司全业务接入经营战略目标的展开，城市“净空”行动架空光缆入地规划的实施，日渐紧张的城域接入管线资源将面临巨大的问题，业务的开通、传输网的扩容和有限的管孔资源间形成一对矛盾，由于因管孔资源缺乏导致工程受阻情况明显增多；在小区用户接入最后“100米”也面临着种种问题，如传统架空、开挖方式给用户带来了种种不便，建设成本高、接入管道匮乏给光缆接入小区带来更大的难题，管道瓶颈将是未来光缆建设的最大障碍。为此应用微管微缆技术这种新型材料，来对现有的管线资源进行扩容，能最大程度节约成本，最大限度提升管线资源利用率，降低施工难度。微管微缆作为光纤通信新型技术、其外径仅为传统子管、光缆1/3，在欧美的长途网，城市接入网都有大规模应用，在国内，黑龙江省移动、宁夏银川移动、河北省移动在城域网接入中都有应用。工信部于2006年发布关于《通信用气吹微型光缆及光纤单元》的通信行业标准“YD/T”。微管微缆及气吹技术用于在管线资源利用率的提升、施工形式的变革、未来管线的建设规划等均存在着诸多优点。为了规范施工，特编制本施工指导书，本施工指导书适用于上海移动微管微缆建设工程，本指导书的作用在于规范指导参与上海移动微管微缆建设工程的各家施工单位施工质量统一、技术要求统一。2微管微缆应用范围及原则1微管微缆应用对象为所有类型的通信管道中，应用于已穿放在通信管道的空余子管中，微缆需全程敷设于微管中，穿放原则参考“微管微缆管线应用配置规范表”。2因微缆无加强铜芯，无需增加防雷措施，可根据现场情况扩展至其他管道内进行敷设，如污水管。3当管道资源仅有2子孔空余或以下，且管道加排不能及时实施时，必须采用微管及微缆敷设，以节约管道资源，提升管线资源利用率。4当既有管孔资源全部占用，且管道加排不能及时实施情况下，经维护单位许可后，可应用于已穿放子管、光缆的饱和管道进行应急扩容。5对于已穿放微管的通信子管，其剩余空间只能穿放微管微缆敷设。6空余传统子管内初次穿放微管施工时，需穿放3孔一组微管，穿放原则参考“微管微缆应用配置规范表”，以降低后续微管穿放施工难度，本次工程不穿放微缆的微管需在每个路口井处截断，并用微管塞进行封堵。7子管内穿放微管施工时，同一子管内须采用不同颜色微管。8为保护人井内的微管微缆不受外力影响损坏，一般推荐采用Φ12/8mm微管，特殊情况下，如原有管孔内管孔剩余空间过小，无法穿放Φ12/8mm微管，可采用小内径微管，人井中需采用Φ12/8mm微管连接。9微缆气吹过程中需保持微管弯曲时，其弯曲直径必须大于微管直径20倍。10微缆气吹时，现场管道弯角较多时，推荐采用分段气吹，微管接头封和方式。11微管微缆敷设至大型传输汇聚点或骨干机房，推荐在楼内敷设传统光缆，与微管微缆进行对接。12工程建设中，要依据《中华人民共和国电信条例》和工业与信息化部（原信产部）制定的有关规章和政策规定，加强与各方的沟通，积极争取理解、支持和优惠政策，维护企业的合法权益。13根据工信部于2006年发布关于《通信用气吹微型光缆及光纤单元》的通信行业标准“YD/T”及“中移计[2010]143号”关于微型光缆技术推广应用的指导意见编制本施工指导书。14管道光缆工程建设，应遵守国家和地方有关安全生产、劳动保护、环境保护等相关法律规定。15对本施工指导书未涉及到的部分仍按国家相关标准和规范执行。3技术说明微管技术说明微管直径约为传统子管直径1/3。在传统子管内可布放多根微管，微缆布放于微管内。为便于将微缆吹入微管和便于将微管吹入母管，微管内壁和外壁均采用摩擦系数小于的HDPE材料(高密度聚乙烯)制成。微管能承受必要的内外压力，以避免气吹微管或气吹微缆过程中产生内爆。气吹网络中使用的微管一般有直径为7/5.5mm和10/8mm、12/8mm三种。...
