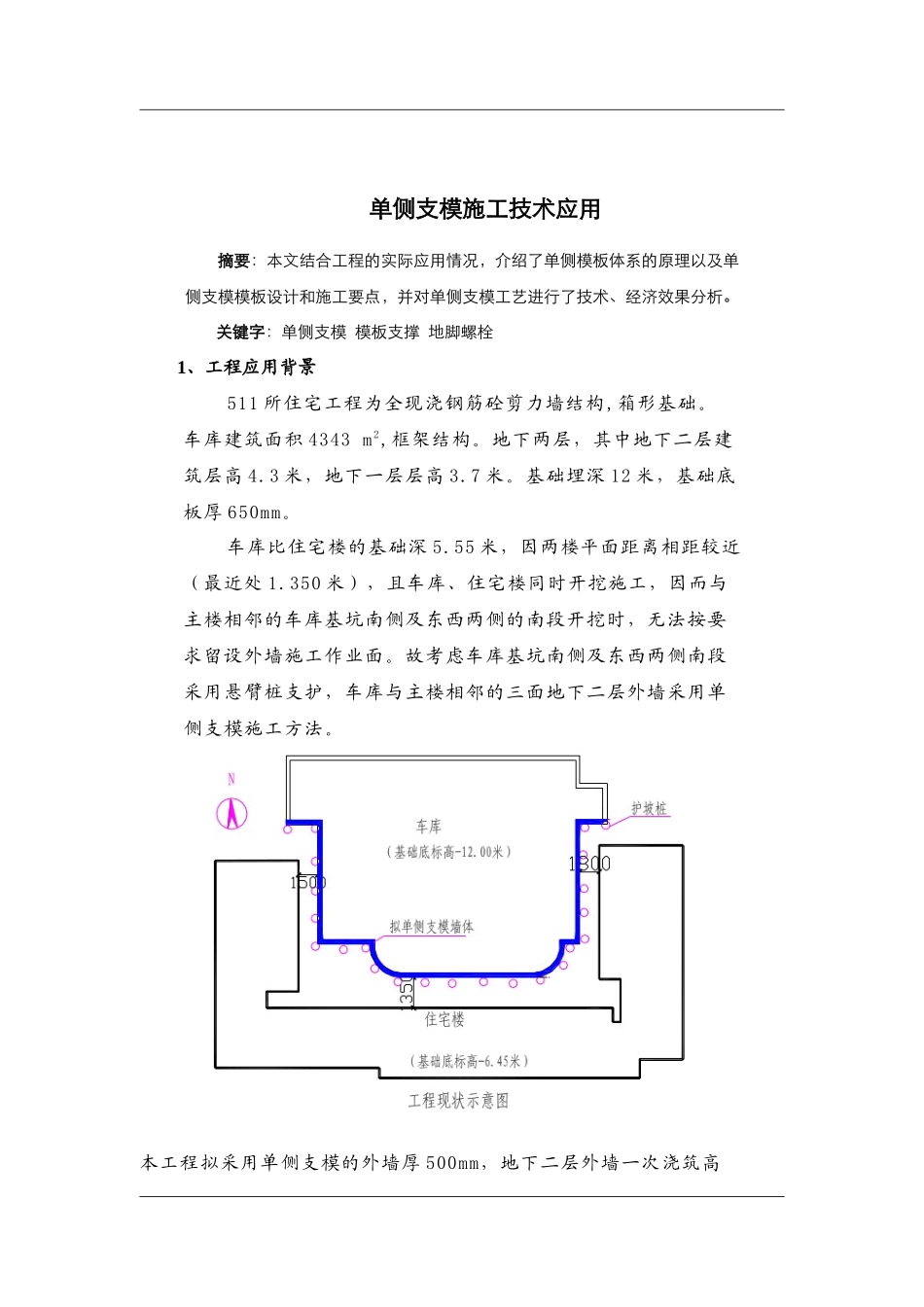

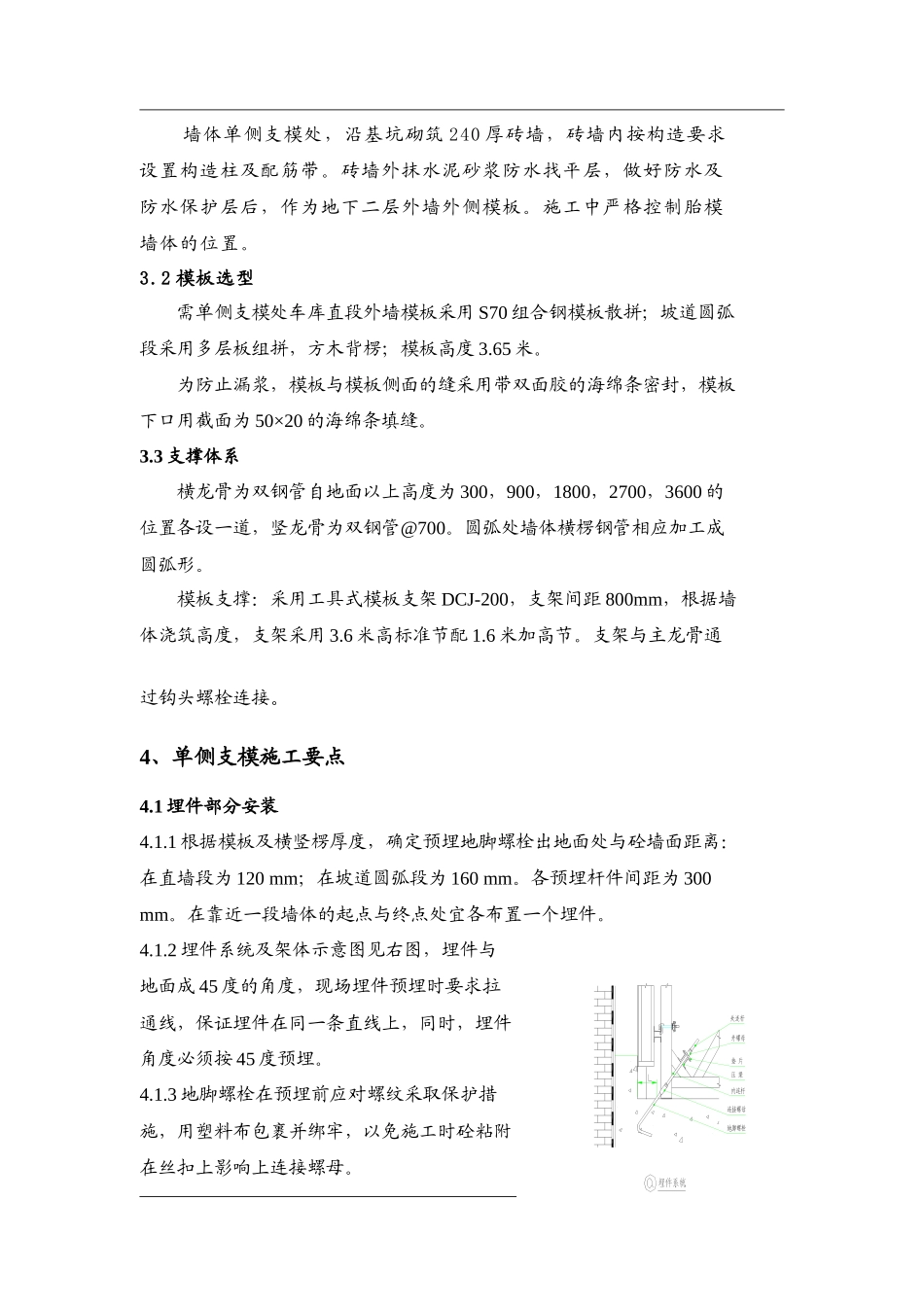

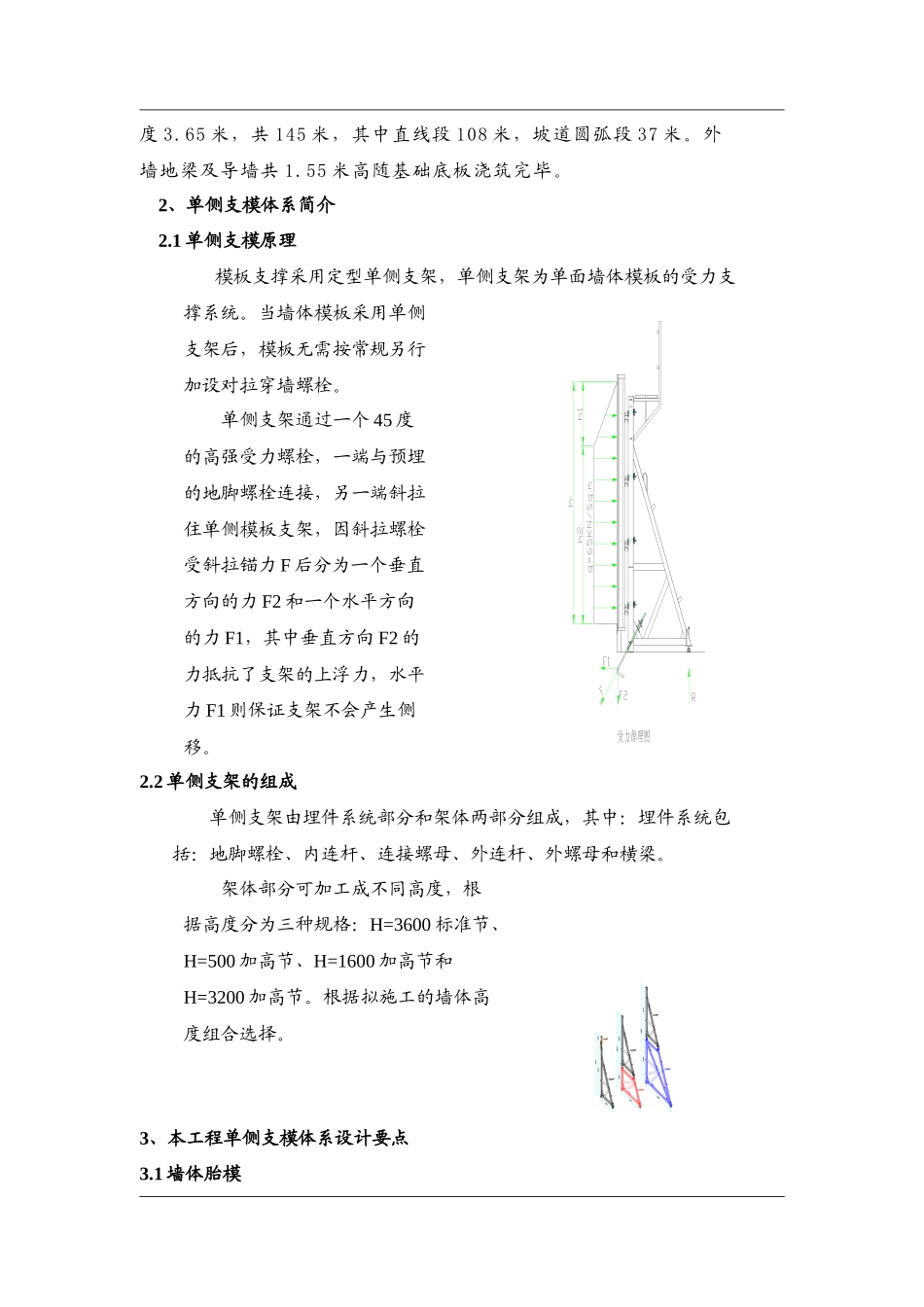

单侧支模施工技术应用摘要：本文结合工程的实际应用情况，介绍了单侧模板体系的原理以及单侧支模模板设计和施工要点，并对单侧支模工艺进行了技术、经济效果分析。关键字：单侧支模模板支撑地脚螺栓1、工程应用背景511所住宅工程为全现浇钢筋砼剪力墙结构,箱形基础。车库建筑面积4343m2,框架结构。地下两层，其中地下二层建筑层高4.3米，地下一层层高3.7米。基础埋深12米，基础底板厚650mm。车库比住宅楼的基础深5.55米，因两楼平面距离相距较近（最近处1.350米），且车库、住宅楼同时开挖施工，因而与主楼相邻的车库基坑南侧及东西两侧的南段开挖时，无法按要求留设外墙施工作业面。故考虑车库基坑南侧及东西两侧南段采用悬臂桩支护，车库与主楼相邻的三面地下二层外墙采用单侧支模施工方法。本工程拟采用单侧支模的外墙厚500mm，地下二层外墙一次浇筑高度3.65米，共145米，其中直线段108米，坡道圆弧段37米。外墙地梁及导墙共1.55米高随基础底板浇筑完毕。2、单侧支模体系简介2.1单侧支模原理模板支撑采用定型单侧支架，单侧支架为单面墙体模板的受力支撑系统。当墙体模板采用单侧支架后，模板无需按常规另行加设对拉穿墙螺栓。单侧支架通过一个45度的高强受力螺栓，一端与预埋的地脚螺栓连接，另一端斜拉住单侧模板支架，因斜拉螺栓受斜拉锚力F后分为一个垂直方向的力F2和一个水平方向的力F1，其中垂直方向F2的力抵抗了支架的上浮力，水平力F1则保证支架不会产生侧移。2.2单侧支架的组成单侧支架由埋件系统部分和架体两部分组成，其中：埋件系统包括：地脚螺栓、内连杆、连接螺母、外连杆、外螺母和横梁。架体部分可加工成不同高度，根据高度分为三种规格：H=3600标准节、H=500加高节、H=1600加高节和H=3200加高节。根据拟施工的墙体高度组合选择。3、本工程单侧支模体系设计要点3.1墙体胎模墙体单侧支模处，沿基坑砌筑240厚砖墙，砖墙内按构造要求设置构造柱及配筋带。砖墙外抹水泥砂浆防水找平层，做好防水及防水保护层后，作为地下二层外墙外侧模板。施工中严格控制胎模墙体的位置。3.2模板选型需单侧支模处车库直段外墙模板采用S70组合钢模板散拼；坡道圆弧段采用多层板组拼，方木背楞；模板高度3.65米。为防止漏浆，模板与模板侧面的缝采用带双面胶的海绵条密封，模板下口用截面为50×20的海绵条填缝。3.3支撑体系横龙骨为双钢管自地面以上高度为300，900，1800，2700，3600的位置各设一道，竖龙骨为双钢管@700。圆弧处墙体横楞钢管相应加工成圆弧形。模板支撑：采用工具式模板支架DCJ-200，支架间距800mm，根据墙体浇筑高度，支架采用3.6米高标准节配1.6米加高节。支架与主龙骨通过钩头螺栓连接。4、单侧支模施工要点4.1埋件部分安装4.1.1根据模板及横竖楞厚度，确定预埋地脚螺栓出地面处与砼墙面距离：在直墙段为120mm；在坡道圆弧段为160mm。各预埋杆件间距为300mm。在靠近一段墙体的起点与终点处宜各布置一个埋件。4.1.2埋件系统及架体示意图见右图，埋件与地面成45度的角度，现场埋件预埋时要求拉通线，保证埋件在同一条直线上，同时，埋件角度必须按45度预埋。4.1.3地脚螺栓在预埋前应对螺纹采取保护措施，用塑料布包裹并绑牢，以免施工时砼粘附在丝扣上影响上连接螺母。4.1.4因地脚螺栓不能直接与结构主筋点焊，为保证砼浇筑时埋件不跑位或偏移，要求在相应部位增加附加钢筋，地脚螺栓点焊在附加钢筋上，点焊时，请注意不要损坏埋件的有效直径。4.2模板及单侧支架安装4.2.1安装流程：钢筋绑扎并验收后→弹外墙边线→合外墙模板及钢管龙骨→单侧支架吊装到位→安装单侧支架→安装加强钢管（单侧支架斜撑部位的附加钢管，→安装压梁槽钢→安装埋件系统→调节支架垂直度→安装上操作平台→再紧固检查一次埋件系统→验收合格后砼浇筑4.2.2模板拼装前，在模板侧边贴带胶海绵条，合墙体模板时，模板下口与预先弹好的墙边线对齐，然后安装钢管背楞，临时用钢管将墙体模板撑住。4.2.3吊装单侧支架，将单侧支架由堆放场地吊至现场，单侧支架在吊装时，应轻放轻起，多榀支架堆放在一起时，应在平整场地上相互叠放整齐，以免支架变形。4.2.4需由标准节和加高节组装的单侧支架，...
