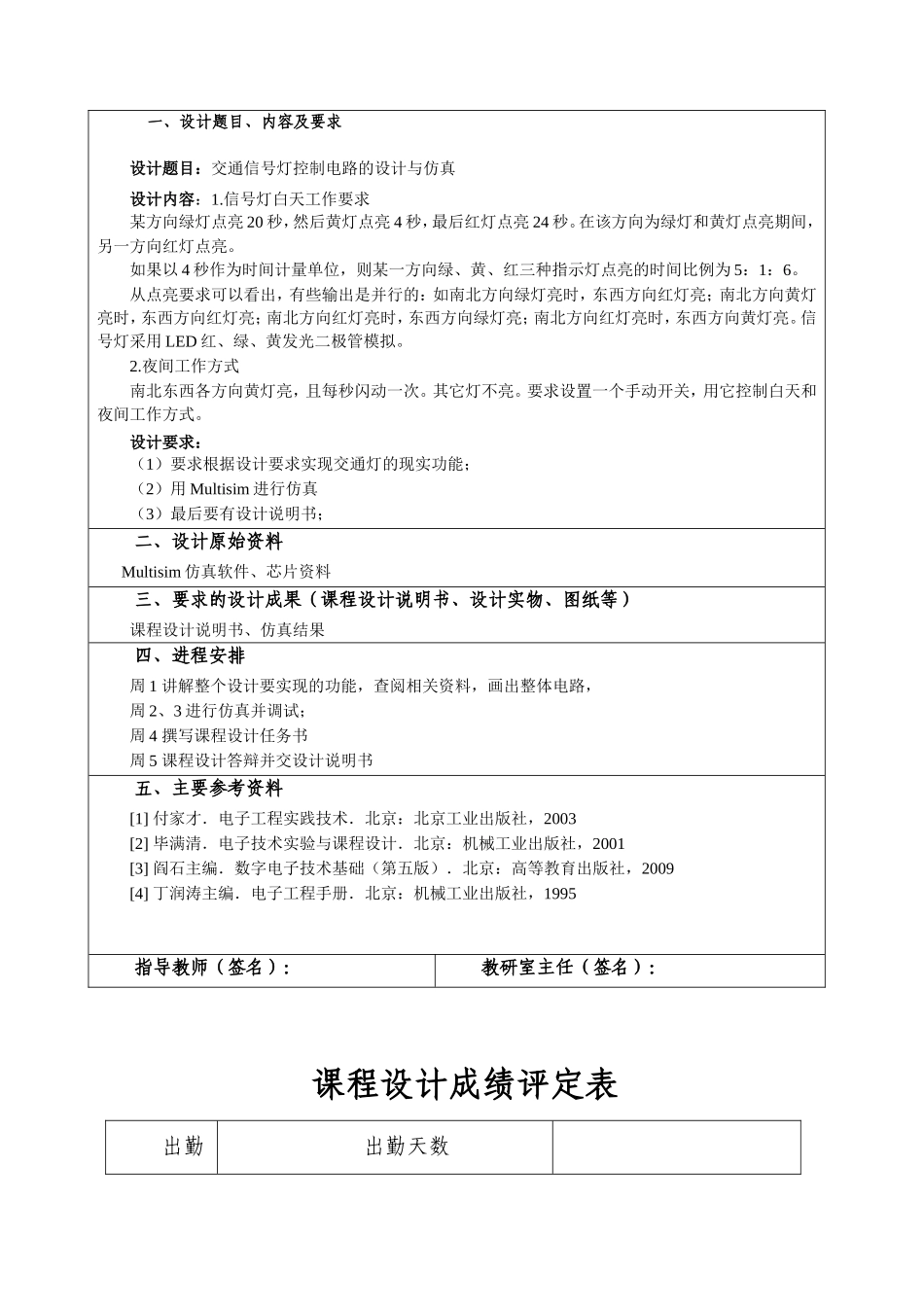

一、设计题目、内容及要求设计题目:交通信号灯控制电路的设计与仿真设计内容:1.信号灯白天工作要求某方向绿灯点亮20秒,然后黄灯点亮4秒,最后红灯点亮24秒。在该方向为绿灯和黄灯点亮期间,另一方向红灯点亮。如果以4秒作为时间计量单位,则某一方向绿、黄、红三种指示灯点亮的时间比例为5:1:6。从点亮要求可以看出,有些输出是并行的:如南北方向绿灯亮时,东西方向红灯亮;南北方向黄灯亮时,东西方向红灯亮;南北方向红灯亮时,东西方向绿灯亮;南北方向红灯亮时,东西方向黄灯亮。信号灯采用LED红、绿、黄发光二极管模拟。2.夜间工作方式南北东西各方向黄灯亮,且每秒闪动一次。其它灯不亮。要求设置一个手动开关,用它控制白天和夜间工作方式。设计要求:(1)要求根据设计要求实现交通灯的现实功能;(2)用Multisim进行仿真(3)最后要有设计说明书;二、设计原始资料Multisim仿真软件、芯片资料三、要求的设计成果(课程设计说明书、设计实物、图纸等)课程设计说明书、仿真结果四、进程安排周1讲解整个设计要实现的功能,查阅相关资料,画出整体电路,周2、3进行仿真并调试;周4撰写课程设计任务书周5课程设计答辩并交设计说明书五、主要参考资料[1]付家才.电子工程实践技术.北京:北京工业出版社,2003[2]毕满清.电子技术实验与课程设计.北京:机械工业出版社,2001[3]阎石主编.数字电子技术基础(第五版).北京:高等教育出版社,2009[4]丁润涛主编.电子工程手册.北京:机械工业出版社,1995指导教师(签名):教研室主任(签名):课程设计成绩评定表出勤出勤天数情况缺勤天数成绩评定出勤情况及设计过程表现(20分)课设答辩(20分)设计成果(60分)总成绩(100分)提问(答辩)问题情况综合评定指导教师签名:年月日目录1引言.................................................................................................................................11.1设计目的...................................................................................................................11.2设计的背景...............................................................................................................12MULTISIM的简介........................................................................................................23设计的思路....................................................................................................................34设计的各个模块..............................................................................................................44.14分频器模块............................................................................................................44.2计数器与信号灯模块..............................................................................................54.3555定时器模块........................................................................................................64.4直流电源模块..........................................................................................................75整体模块........................................................................................................................105.1简单概述................................................................................................................105.2时序仿真结果........................................................................................................106课程总结........................................................................................................................13参考文献..........................................................................................................................14附录1....
