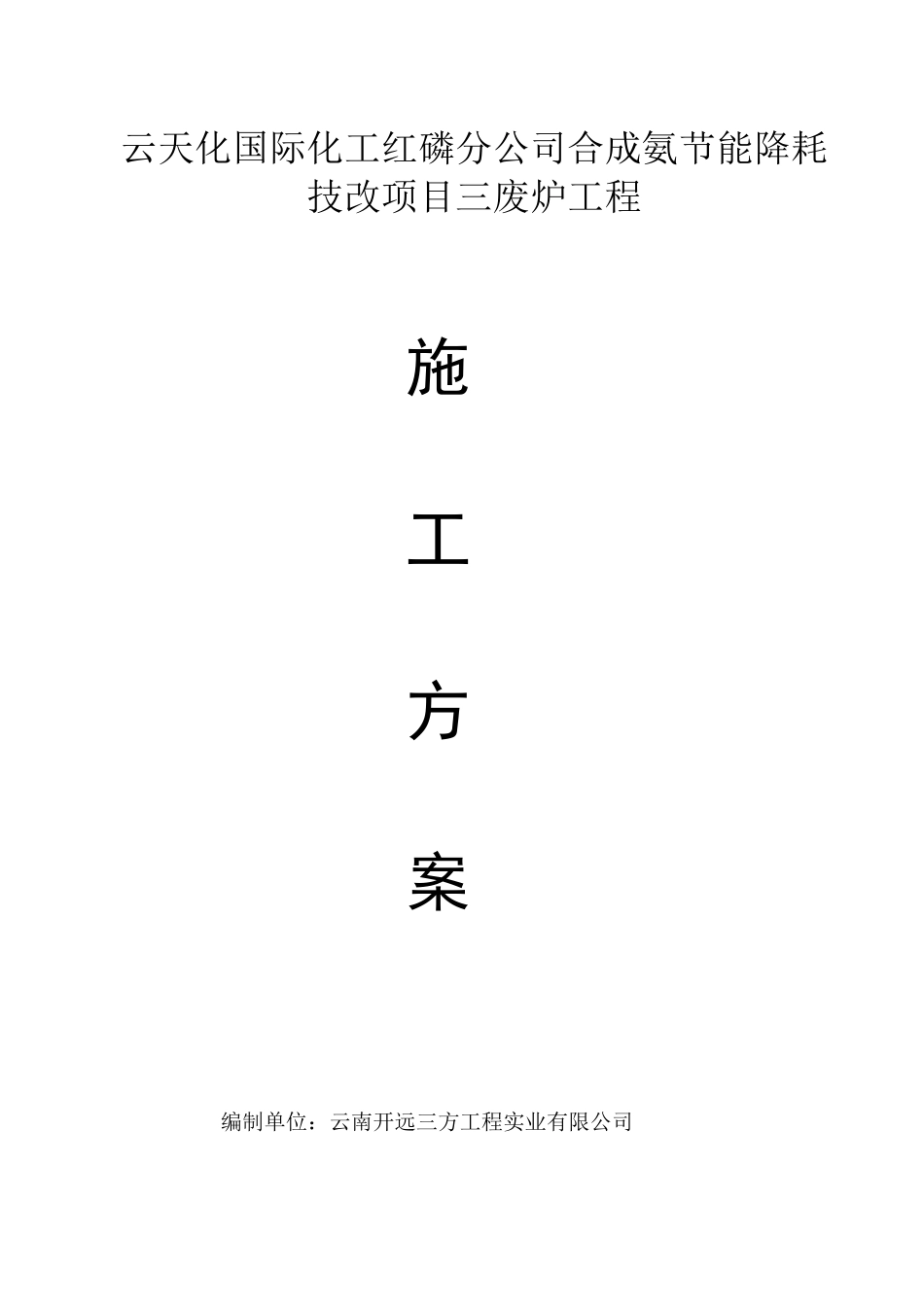

云天化国际化工红磷分公司合成氨节能降耗技改项目三废炉工程施工方案编制单位：云南开远三方工程实业有限公司编制：王永审核：会审：编制时间：2007年11月28日目录一、工程概况……………………………………2二、主要施工技术标准规范………………………2三、施工技术措施…………………………………3四、质量保证措施…………………………………9五、施工进度保证措施……………………………9六、施工主要机具计划……………………………10七、施工人力计划…………………………………11八、施工安全和文明施工…………………………12九、施工进度计划…………………………………14一、工程概况（一）工程简介云天化工有限责任公司红磷分公司造气三废混燃炉系统工程是合成氨综合节能降耗技改项目，工程内容主要有：①三废混燃炉壳体制作安装②组合除尘器壳体制作安装③煤仓、给料斗制作安装④烟囱制作安装⑤定型设备及附属工业管道的制作安装工程等。本工程拟建的三废回收工程非标设备安装在合成氨厂造气炉旁边，施工地点狭窄，属禁火区域，施工是在不能影响生产的前提下进行。所有非标设备制作要求高，大部分设备需在现场制作，为能够有计划、有步骤的组织施工，特编制此施工方案。（二）施工参数及主要实物工程量序号设备名称规格及型号图号数量单重（㎏）备注1三废混燃炉Ф8528×H17300SF50.8.01593492组合式除尘器Ф6520×H18458SF50.10.01380003烟囱Ф2600×H400001400004煤仓、料斗□3500×3500H=45001二、施工中执行的标准、规程和规范1、JB/T4735-1997《钢制焊接常压容器》。2、GB50235-97《工业金属管道管道工程施工及验收规范》3、GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。4、JB2280-81《钢制常压容器制造技术条件》。5、HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》。6、GB50275-98《压缩机、风机、泵安装工程及验收规范》。7、在工程建设期间，上述标准、规范进行了修订或颁发了新的标准，则执行最新版本；涉及到上面列入的标准时，按国家现行强制性标准执行。8、工程设计图纸及说明书。9、《质量保证书》（本企业）。三、施工技术措施（一）三废混燃炉1、三废混燃炉制作（1）底板制作底板及锥体部分先在三方公司冷作间进行预制，然后分部件运至现场进行拼装，底板及下锥体制作时严格按施工图下料，并采取有效的防焊接变形措施，对水平度超标部位及时进行处理。（2）壳体壁板制安a、壁板下料应严格按排板图及施工规范要求进行，壁板长方形直边的直线度控制在±1.5㎜范围内，短直边的直线度控制在±1.0㎜范围内，对角线偏差控制在2.0㎜范围内。壁板下料时，还应考虑到每条焊缝的收缩量，每条焊缝的收缩余量按1.5㎜考虑，且每层壁板的焊缝收缩余量应保持一致。b、壁板卷制时，应先将两头压弧，以保证焊缝的棱角变形控制在4㎜以内，壁板卷制所用弧形样板其弧长不得小于1.5ｍ，弧形样板其曲率应准确且不易变形，弧形样板在使用过程中，应经常与基准曲率校核，以防样板在使用过程中失准。c、卷制好的弧板应放在用［14槽钢卷卷制的胎模内，对最后一块弧板量准对角后用拉杆交叉点焊固定，防止运输过程中发生变形。（3）壳体壁板组焊a、首先在底板画出壁板的安装直径尺寸线，并标出各管口的方位参考线，标出内件安装的位置，并作出明显标志。b、在内壁板均布若干限位板，然后按排板图围板，用卡具将整圈板卡牢，调整焊缝至要求范围，调整壁板的垂直度并撑好，检测壁板圆度，采用有效措施控制壁板圆度，待壁板垂直度、圆度、上口水平度均调整好后，方可进行立焊缝定位焊，立焊缝焊接时应严格按焊接方案要求进行焊接，尽可能的减少焊接变形。c、立焊缝焊接完毕，用经纬仪及水平仪复测筒体垂直度、水平度、圆度，将因焊接引起的超标部位进行处理，合格后才能进行下一圈壁板的组焊。环焊缝对好后，要检测壁板的直线度，直线度在总高范围内不得得大于10㎜，环焊缝外部按焊接方案焊完后，才能将壁内侧的卡具撤除，撤除卡具前最好用锤将焊缝两侧适当敲击，以消除焊接应力，敲打时应注意用力均匀，不得在壁板上留下锤痕。d、依照以程序将所有壁板组焊完毕，...
