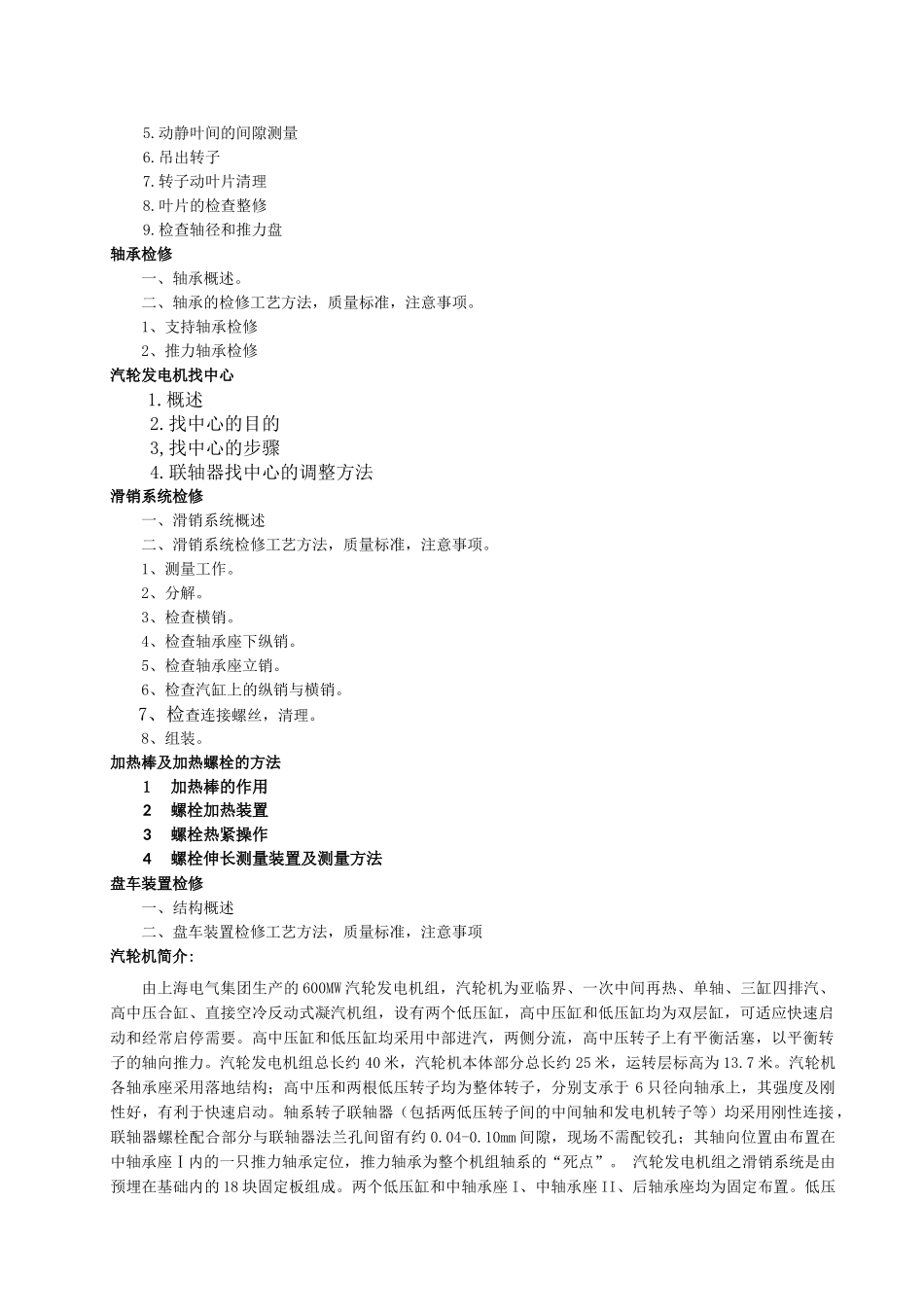

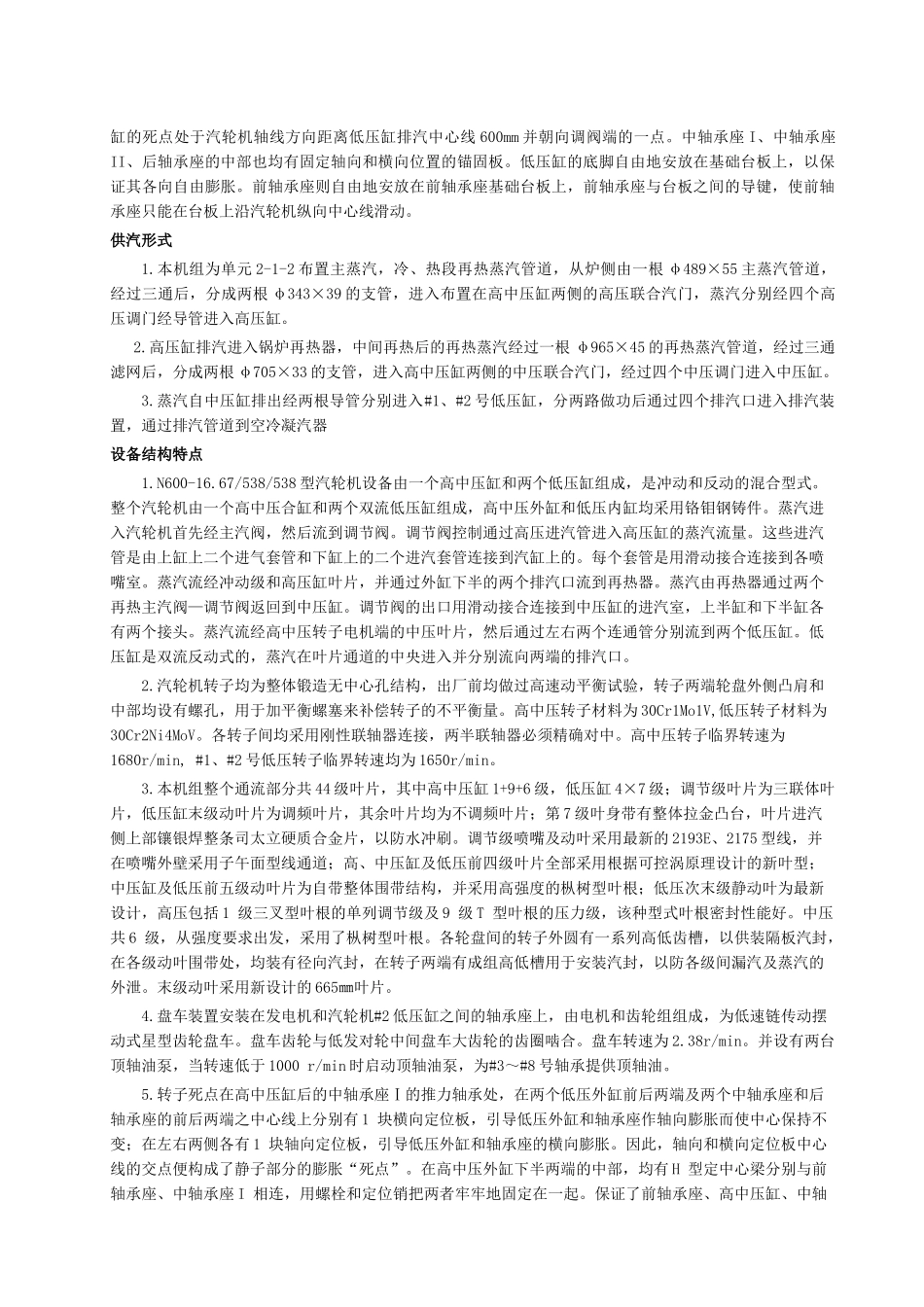

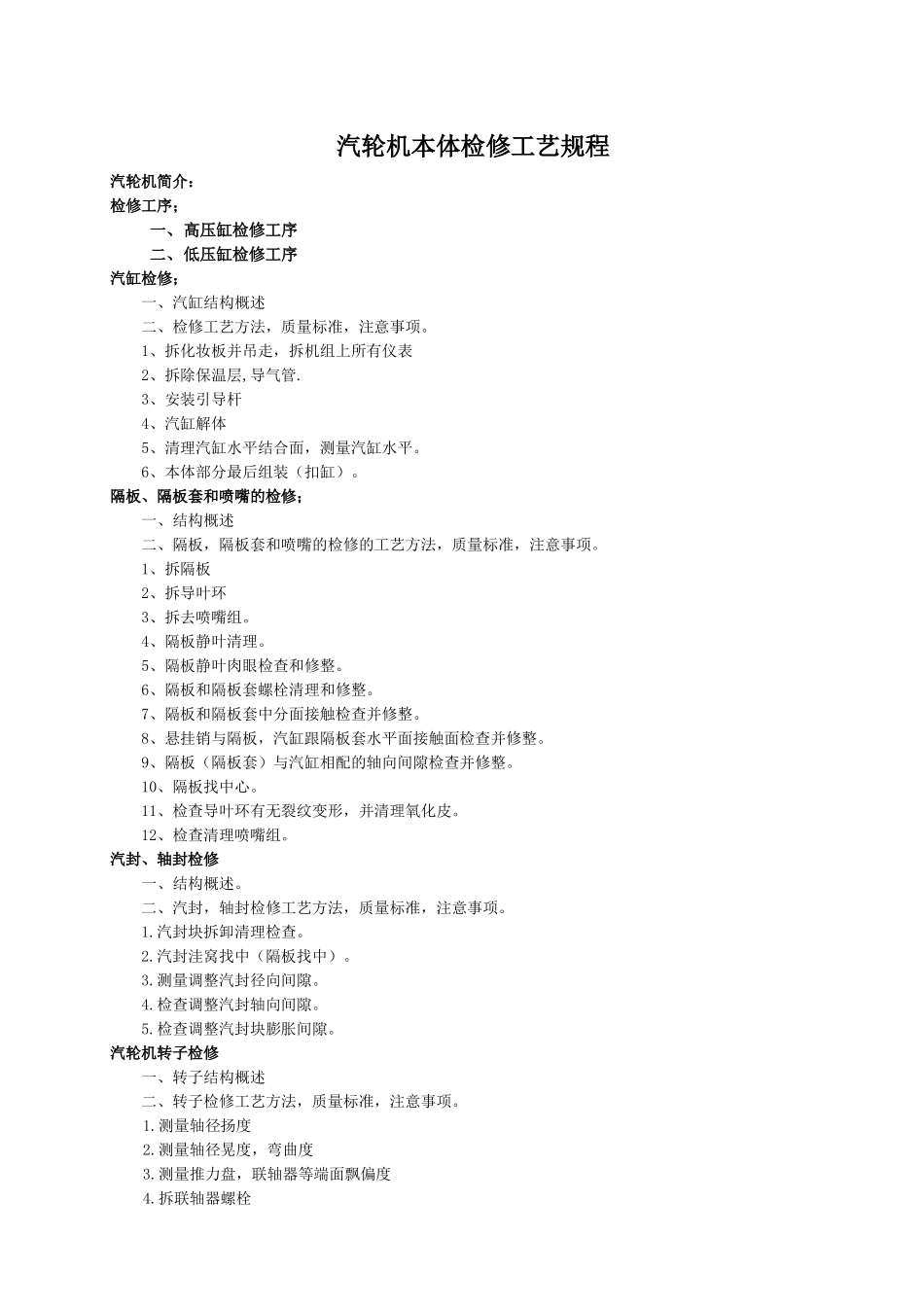

汽轮机本体检修工艺规程汽轮机简介：检修工序；一、高压缸检修工序二、低压缸检修工序汽缸检修；一、汽缸结构概述二、检修工艺方法，质量标准，注意事项。1、拆化妆板并吊走，拆机组上所有仪表2、拆除保温层,导气管.3、安装引导杆4、汽缸解体5、清理汽缸水平结合面，测量汽缸水平。6、本体部分最后组装（扣缸）。隔板、隔板套和喷嘴的检修；一、结构概述二、隔板，隔板套和喷嘴的检修的工艺方法，质量标准，注意事项。1、拆隔板2、拆导叶环3、拆去喷嘴组。4、隔板静叶清理。5、隔板静叶肉眼检查和修整。6、隔板和隔板套螺栓清理和修整。7、隔板和隔板套中分面接触检查并修整。8、悬挂销与隔板，汽缸跟隔板套水平面接触面检查并修整。9、隔板（隔板套）与汽缸相配的轴向间隙检查并修整。10、隔板找中心。11、检查导叶环有无裂纹变形，并清理氧化皮。12、检查清理喷嘴组。汽封、轴封检修一、结构概述。二、汽封，轴封检修工艺方法，质量标准，注意事项。1.汽封块拆卸清理检查。2.汽封洼窝找中（隔板找中）。3.测量调整汽封径向间隙。4.检查调整汽封轴向间隙。5.检查调整汽封块膨胀间隙。汽轮机转子检修一、转子结构概述二、转子检修工艺方法，质量标准，注意事项。1.测量轴径扬度2.测量轴径晃度，弯曲度3.测量推力盘，联轴器等端面飘偏度4.拆联轴器螺栓5.动静叶间的间隙测量6.吊出转子7.转子动叶片清理8.叶片的检查整修9.检查轴径和推力盘轴承检修一、轴承概述。二、轴承的检修工艺方法，质量标准，注意事项。1、支持轴承检修2、推力轴承检修汽轮发电机找中心1.概述2.找中心的目的3,找中心的步骤4.联轴器找中心的调整方法滑销系统检修一、滑销系统概述二、滑销系统检修工艺方法，质量标准，注意事项。1、测量工作。2、分解。3、检查横销。4、检查轴承座下纵销。5、检查轴承座立销。6、检查汽缸上的纵销与横销。7、检查连接螺丝，清理。8、组装。加热棒及加热螺栓的方法1加热棒的作用2螺栓加热装置3螺栓热紧操作4螺栓伸长测量装置及测量方法盘车装置检修一、结构概述二、盘车装置检修工艺方法，质量标准，注意事项汽轮机简介:由上海电气集团生产的600MW汽轮发电机组，汽轮机为亚临界、一次中间再热、单轴、三缸四排汽、高中压合缸、直接空冷反动式凝汽机组，设有两个低压缸，高中压缸和低压缸均为双层缸，可适应快速启动和经常启停需要。高中压缸和低压缸均采用中部进汽，两侧分流，高中压转子上有平衡活塞，以平衡转子的轴向推力。汽轮发电机组总长约40米，汽轮机本体部分总长约25米，运转层标高为13.7米。汽轮机各轴承座采用落地结构；高中压和两根低压转子均为整体转子，分别支承于6只径向轴承上，其强度及刚性好，有利于快速启动。轴系转子联轴器（包括两低压转子间的中间轴和发电机转子等）均采用刚性连接，联轴器螺栓配合部分与联轴器法兰孔间留有约0.04-0.10mm间隙，现场不需配铰孔；其轴向位置由布置在中轴承座Ⅰ内的一只推力轴承定位，推力轴承为整个机组轴系的“死点”。汽轮发电机组之滑销系统是由预埋在基础内的18块固定板组成。两个低压缸和中轴承座I、中轴承座II、后轴承座均为固定布置。低压缸的死点处于汽轮机轴线方向距离低压缸排汽中心线600mm并朝向调阀端的一点。中轴承座I、中轴承座II、后轴承座的中部也均有固定轴向和横向位置的锚固板。低压缸的底脚自由地安放在基础台板上，以保证其各向自由膨胀。前轴承座则自由地安放在前轴承座基础台板上，前轴承座与台板之间的导键，使前轴承座只能在台板上沿汽轮机纵向中心线滑动。供汽形式1.本机组为单元2-1-2布置主蒸汽，冷、热段再热蒸汽管道，从炉侧由一根φ489×55主蒸汽管道，经过三通后，分成两根φ343×39的支管，进入布置在高中压缸两侧的高压联合汽门，蒸汽分别经四个高压调门经导管进入高压缸。2.高压缸排汽进入锅炉再热器，中间再热后的再热蒸汽经过一根φ965×45的再热蒸汽管道，经过三通滤网后，分成两根φ705×33的支管，进入高中压缸两侧的中压联合汽门，经过四个中压调门进入中压缸。3.蒸汽自中压缸排出经两根导管分别进入#1、#2号低压缸，分两路做功后通过四个排汽口进入排汽装置，通过排汽管道到空冷...
