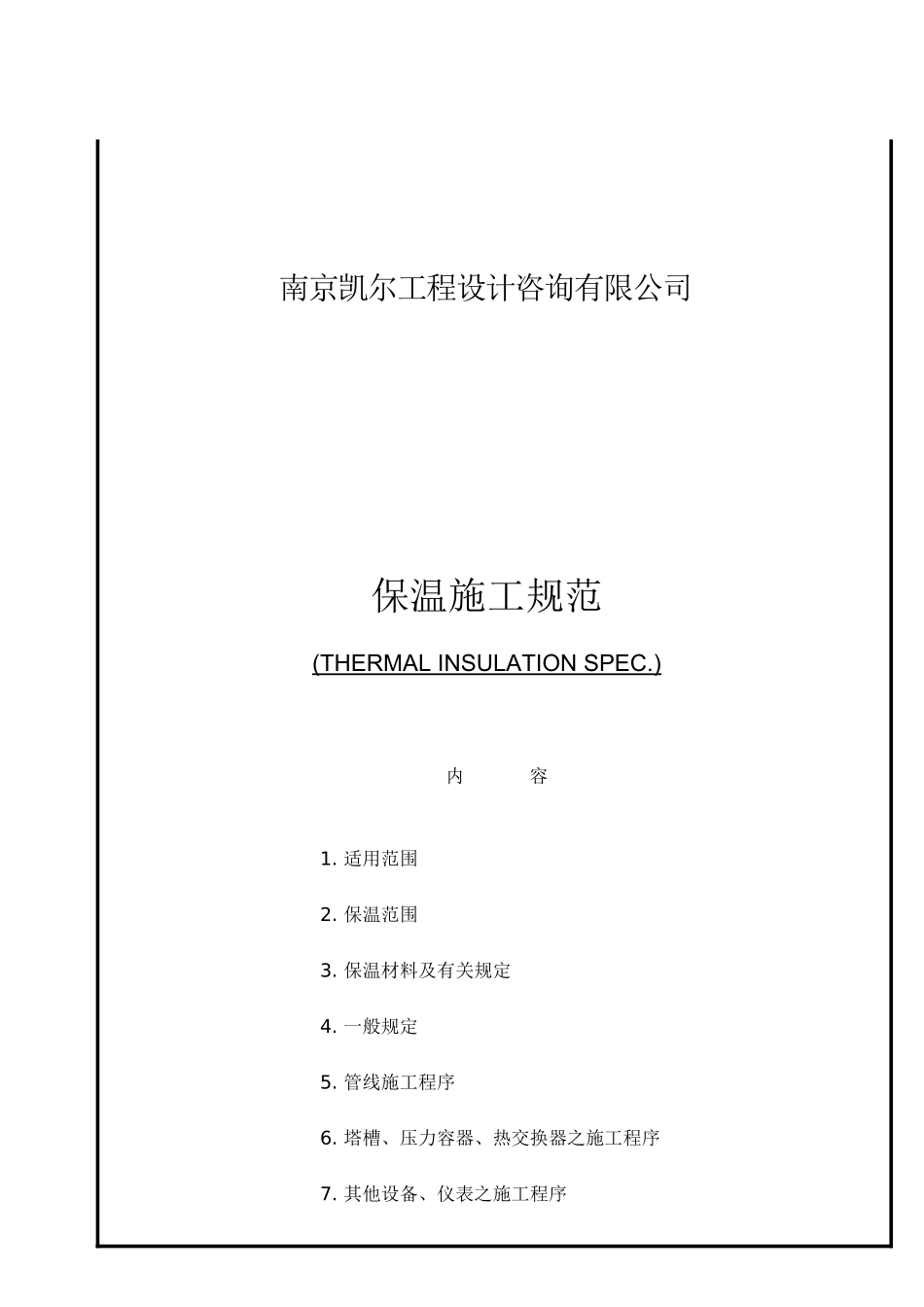

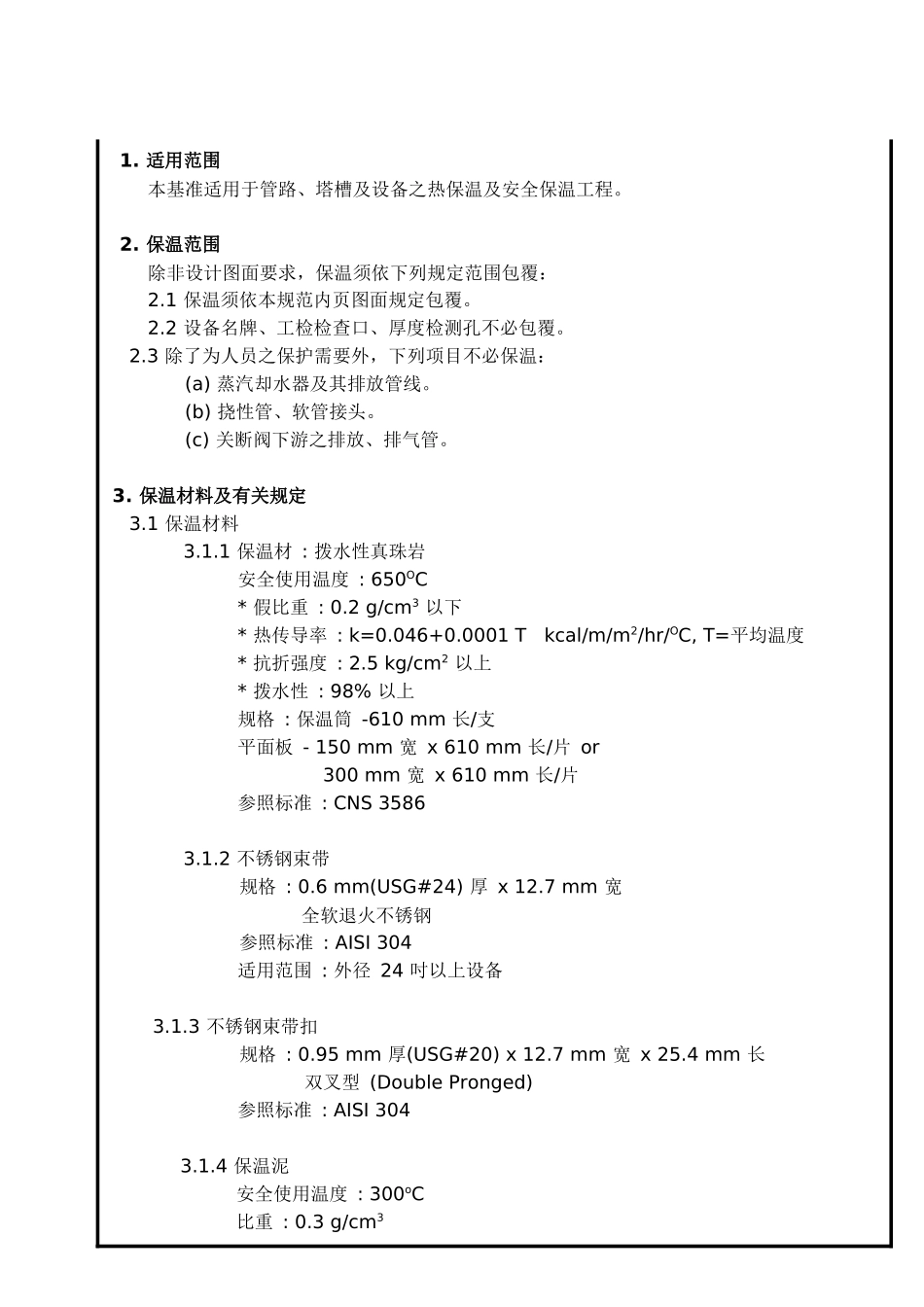

南京凯尔工程设计咨询有限公司保温施工规范(THERMALINSULATIONSPEC.)内容1.适用范围2.保温范围3.保温材料及有关规定4.一般规定5.管线施工程序6.塔槽、压力容器、热交换器之施工程序7.其他设备、仪表之施工程序8.保温施工详图1.适用范围本基准适用于管路、塔槽及设备之热保温及安全保温工程。2.保温范围除非设计图面要求，保温须依下列规定范围包覆：2.1保温须依本规范内页图面规定包覆。2.2设备名牌、工检检查口、厚度检测孔不必包覆。2.3除了为人员之保护需要外，下列项目不必保温：(a)蒸汽却水器及其排放管线。(b)挠性管、软管接头。(c)关断阀下游之排放、排气管。3.保温材料及有关规定3.1保温材料3.1.1保温材:拨水性真珠岩安全使用温度:650OC*假比重:0.2g/cm3以下*热传导率:k=0.046+0.0001Tkcal/m/m2/hr/OC,T=平均温度*抗折强度:2.5kg/cm2以上*拨水性:98%以上规格:保温筒-610mm长/支平面板-150mm宽x610mm长/片or300mm宽x610mm长/片参照标准:CNS35863.1.2不锈钢束带规格:0.6mm(USG#24)厚x12.7mm宽全软退火不锈钢参照标准:AISI304适用范围:外径24吋以上设备3.1.3不锈钢束带扣规格:0.95mm厚(USG#20)x12.7mm宽x25.4mm长双叉型(DoublePronged)参照标准:AISI3043.1.4保温泥安全使用温度:300oC比重:0.3g/cm3热传导率:k=0.042+0.00013Tkcal/m/m2/hr/oC,T=平均温度参照标准:ASTMC4493.1.5岩棉填充材安全使用温度:650oC热传导率:k=0.040kcal/m/m2/hr/oC,(平均温度在75±5oC时)参照标准:CNS36573.1.6平面铝卷片(1)水平设备与室内垂直设备、室外垂直设备顶部及底部。规格:B&S#24(0.6mm)*915mm(3呎)宽(或其他同等级规格)(2)管线、管件及阀规格：B&S#26(0.476mm)*915mm(3呎)宽.(或其他同等级规格)3.1.7防雨柏油纸(注:目前已鲜少使用，除非有业主特别要求)规格:22kgx1M宽x22M长/卷适用范围:包覆于保温板,保温筒,保温毡之外表上,以防雨水浸入3.2保温厚度：保温型式热保温安全保温保温等级H1H2H3H4H5H6S1S2S3S4S5温度范围30oC101oC201oC301oC401oC501oC65oC151oC261oC481oC541oC设备直|||||||||||径或管径100oC200oC300oC400oC500oC600oC150oC260oC480oC540oC650oC1/2"4050657510010040404040503/4"4050657510010040404040501"40507510010012540404040501-1/2"40657510012512540404040502"40757510012512540404040503"507510012512515040404040504"507510012515015040404040506"5010012515015017540404050508"65100125150175200404040505010"65100125150175200404040505012"65100125175175200404040505014"~24"751501752252753004040405050ABOVE24"751501752252753004050656565Notes:1.Unitofinsulationthickness:mm.2.Thicknessdon'tincludefinishthickness.3.3保温厚度大于75mm时采用多层保温，相邻保温层的接缝错开，各层保温厚度如下表。外层保温管内径须比内层保温管外径大2～4mm。保温厚度(mm)总厚度第一层第二层第三层第四层1005050----1255075----1507575----175505075--200507575--225757575--27550757575300757575753.4保温材破裂而产生过大缺口时，不可使用。小于2mm宽之缺口，可用保温泥填充修补。4.保温施工之一般规定:4.1保温工程在原则上是必须先完成所欲保温之机器、配管等的耐压、气密试验及油漆等必要之涂装工程后,始得进行之。4.2管线、塔槽或热换器其表面如附有油脂、铁锈、浮灰或污物时,须以抹布或钢丝等除尽,(业主需界定清除之施工单位)除锈须达膜厚计FilmThicknessGauge35O以下。表面之水汽、湿气亦须处理干净后,再行保温施工(保温工程单位)。4.3如为配合工程进度,管线在未试水前,即欲先行保温,必须将所有焊口、法兰空出,待试水完毕合格后再予保温。4.4塔槽及热换器之名牌须予空出,不得保温。人孔、窥孔、法兰、凡而及喷嘴等,除特别注明外,无须保温。若需保温,需制成不易破损而便于拆装之活动构造，并于接缝处涂以防水膏以防雨水浸入。4.5蒸汽却水器上游管线须予保温,却水器及其下游管线仅需安全保温。4.6安全保温之范围规定为:高度距地面或操作平台(2.1公尺),宽度则距平台、走道或爬梯(90公分)以内之范围,但安全保温彼此间隔在(3公尺)以内时则须施以连续保温。4.7暂放工...
