英泰克金生产工艺的说明（IGP）-httpwwwVIP免费

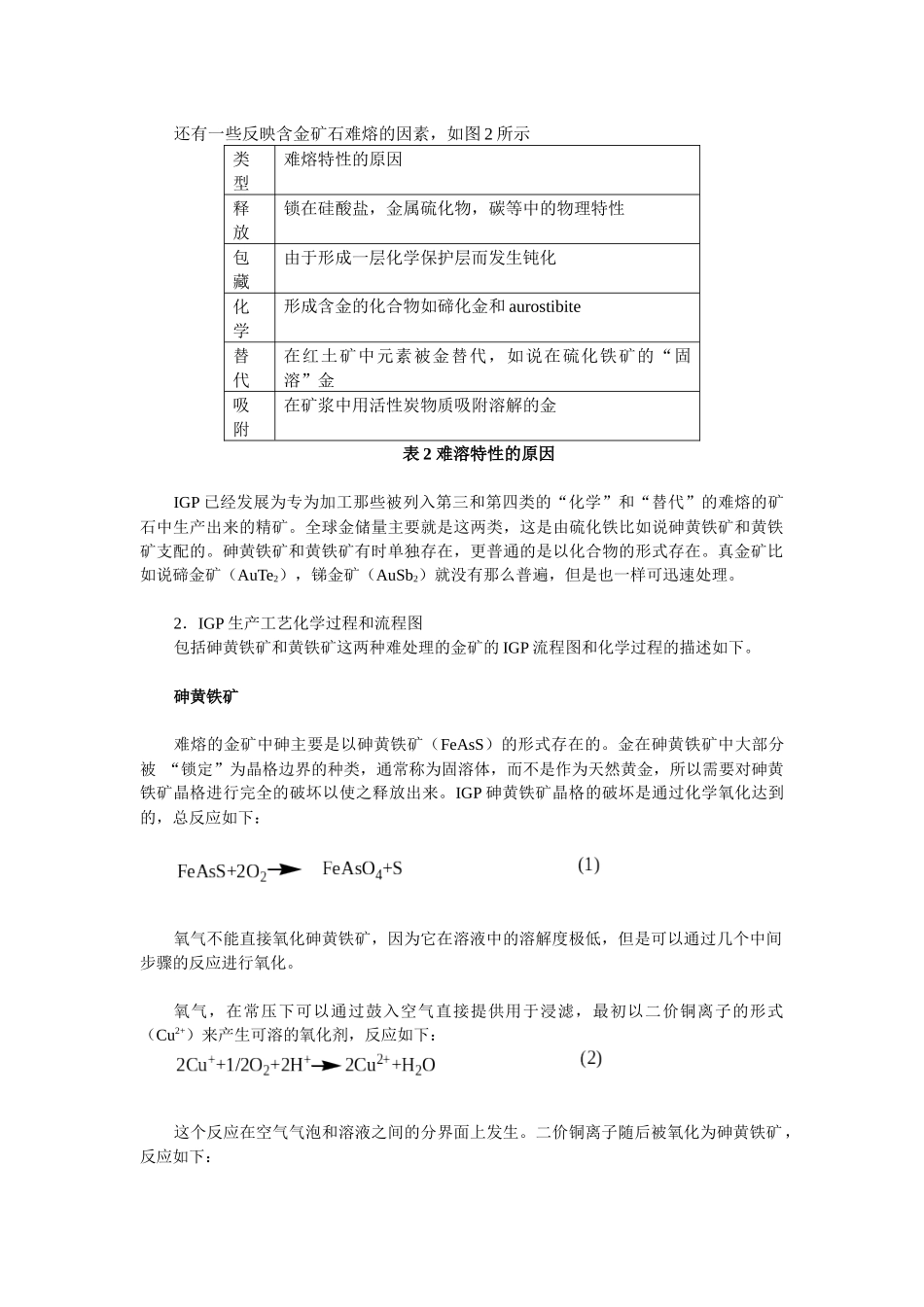

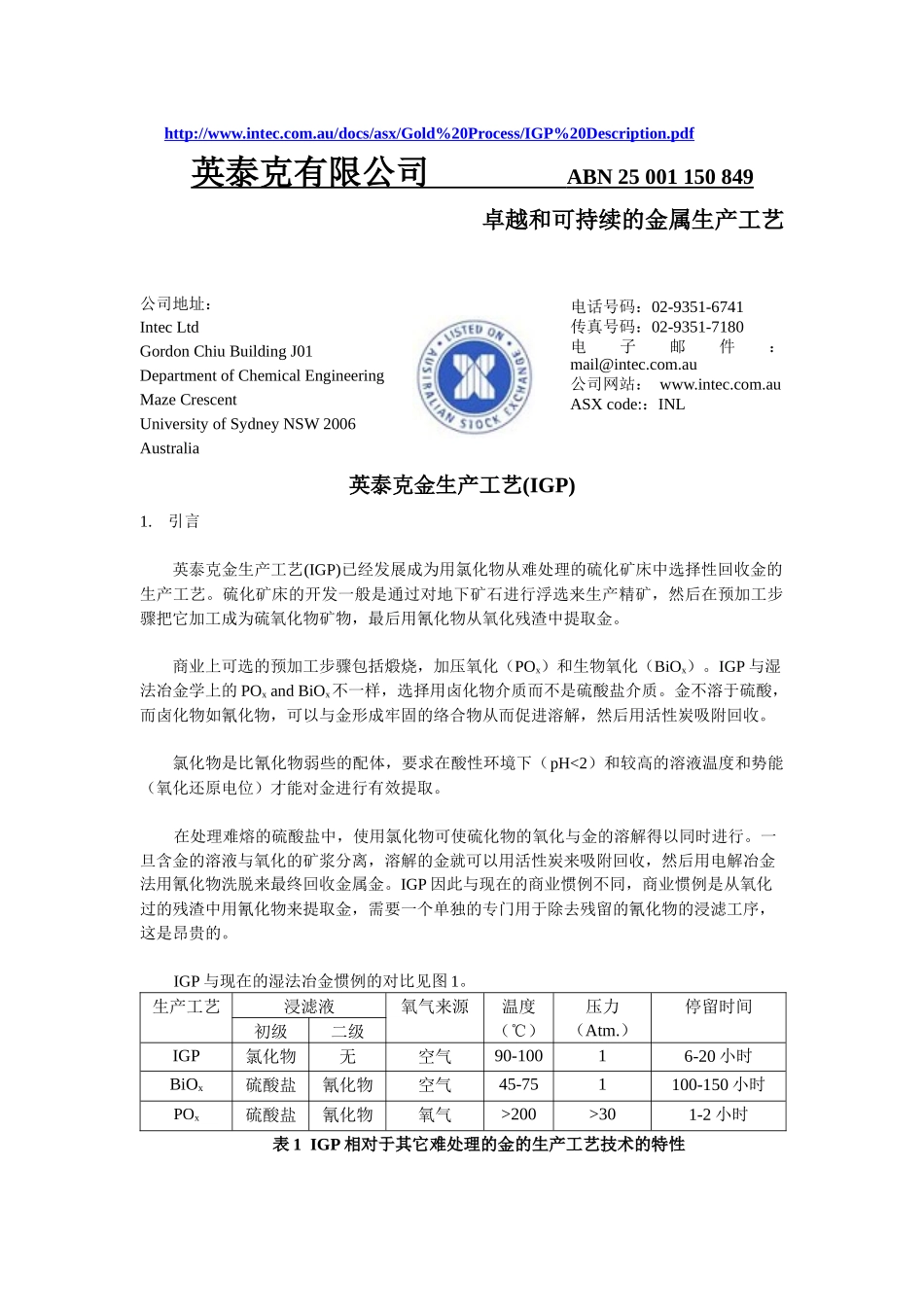

http://www.intec.com.au/docs/asx/Gold%20Process/IGP%20Description.pdf英泰克有限公司ABN25001150849卓越和可持续的金属生产工艺公司地址：IntecLtdGordonChiuBuildingJ01DepartmentofChemicalEngineeringMazeCrescentUniversityofSydneyNSW2006Australia英泰克金生产工艺(IGP)1.引言英泰克金生产工艺(IGP)已经发展成为用氯化物从难处理的硫化矿床中选择性回收金的生产工艺。硫化矿床的开发一般是通过对地下矿石进行浮选来生产精矿，然后在预加工步骤把它加工成为硫氧化物矿物，最后用氰化物从氧化残渣中提取金。商业上可选的预加工步骤包括煅烧，加压氧化（POx）和生物氧化（BiOx）。IGP与湿法冶金学上的POxandBiOx不一样，选择用卤化物介质而不是硫酸盐介质。金不溶于硫酸，而卤化物如氰化物，可以与金形成牢固的络合物从而促进溶解，然后用活性炭吸附回收。氯化物是比氰化物弱些的配体，要求在酸性环境下（pH<2）和较高的溶液温度和势能（氧化还原电位）才能对金进行有效提取。在处理难熔的硫酸盐中，使用氯化物可使硫化物的氧化与金的溶解得以同时进行。一旦含金的溶液与氧化的矿浆分离，溶解的金就可以用活性炭来吸附回收，然后用电解冶金法用氰化物洗脱来最终回收金属金。IGP因此与现在的商业惯例不同，商业惯例是从氧化过的残渣中用氰化物来提取金，需要一个单独的专门用于除去残留的氰化物的浸滤工序，这是昂贵的。IGP与现在的湿法冶金惯例的对比见图1。生产工艺浸滤液氧气来源温度（℃）压力（Atm.）停留时间初级二级IGP氯化物无空气90-10016-20小时BiOx硫酸盐氰化物空气45-751100-150小时POx硫酸盐氰化物氧气>200>301-2小时表1IGP相对于其它难处理的金的生产工艺技术的特性电话号码：02-9351-6741传真号码：02-9351-7180电子邮件：mail@intec.com.au公司网站：www.intec.com.auASXcode:：INL还有一些反映含金矿石难熔的因素，如图2所示类型难熔特性的原因释放锁在硅酸盐，金属硫化物，碳等中的物理特性包藏由于形成一层化学保护层而发生钝化化学形成含金的化合物如碲化金和aurostibite替代在红土矿中元素被金替代，如说在硫化铁矿的“固溶”金吸附在矿浆中用活性炭物质吸附溶解的金表2难溶特性的原因IGP已经发展为专为加工那些被列入第三和第四类的“化学”和“替代”的难熔的矿石中生产出来的精矿。全球金储量主要就是这两类，这是由硫化铁比如说砷黄铁矿和黄铁矿支配的。砷黄铁矿和黄铁矿有时单独存在，更普通的是以化合物的形式存在。真金矿比如说碲金矿（AuTe2），锑金矿（AuSb2）就没有那么普遍，但是也一样可迅速处理。2．IGP生产工艺化学过程和流程图包括砷黄铁矿和黄铁矿这两种难处理的金矿的IGP流程图和化学过程的描述如下。砷黄铁矿难熔的金矿中砷主要是以砷黄铁矿（FeAsS）的形式存在的。金在砷黄铁矿中大部分被“锁定”为晶格边界的种类，通常称为固溶体，而不是作为天然黄金，所以需要对砷黄铁矿晶格进行完全的破坏以使之释放出来。IGP砷黄铁矿晶格的破坏是通过化学氧化达到的，总反应如下：氧气不能直接氧化砷黄铁矿，因为它在溶液中的溶解度极低，但是可以通过几个中间步骤的反应进行氧化。氧气，在常压下可以通过鼓入空气直接提供用于浸滤，最初以二价铜离子的形式（Cu2+）来产生可溶的氧化剂，反应如下：这个反应在空气气泡和溶液之间的分界面上发生。二价铜离子随后被氧化为砷黄铁矿，反应如下：亚铁和亚铜反应产物然后通过鼓入空气进行进一步的氧化，根据反应（2）和以下的反应：三价铁离子的存在使砷酸迅速的形成不溶的砷酸铁，反应如下：砷酸铁在高氯化物溶液中形成，在IGP的操作条件下，砷酸铁在环境中非常透明而且稳定。Cu2+/Cu+电对的作用通过Fe3+/Fe2+电对作为本底浓度来补充的，铁的浓度在溶液中是一直存在的。在Cu2+和Fe3+的影响和氧气存在下，达到的电位为850mV（相对于SHE）。这个电位足够溶解金，可形成氯溴化物来使金固定，反应如下，：氧化作用是在90-95℃℃的温度和含有20-40g/LCu2+离子的8M-氯化物电解质的条件下进行。黄铁矿IGP中硫铁矿（FeS2）的氧化需要经过一系列与砷黄铁矿氧化一样的中间反应来达到。总反应如下：需要注意的...
