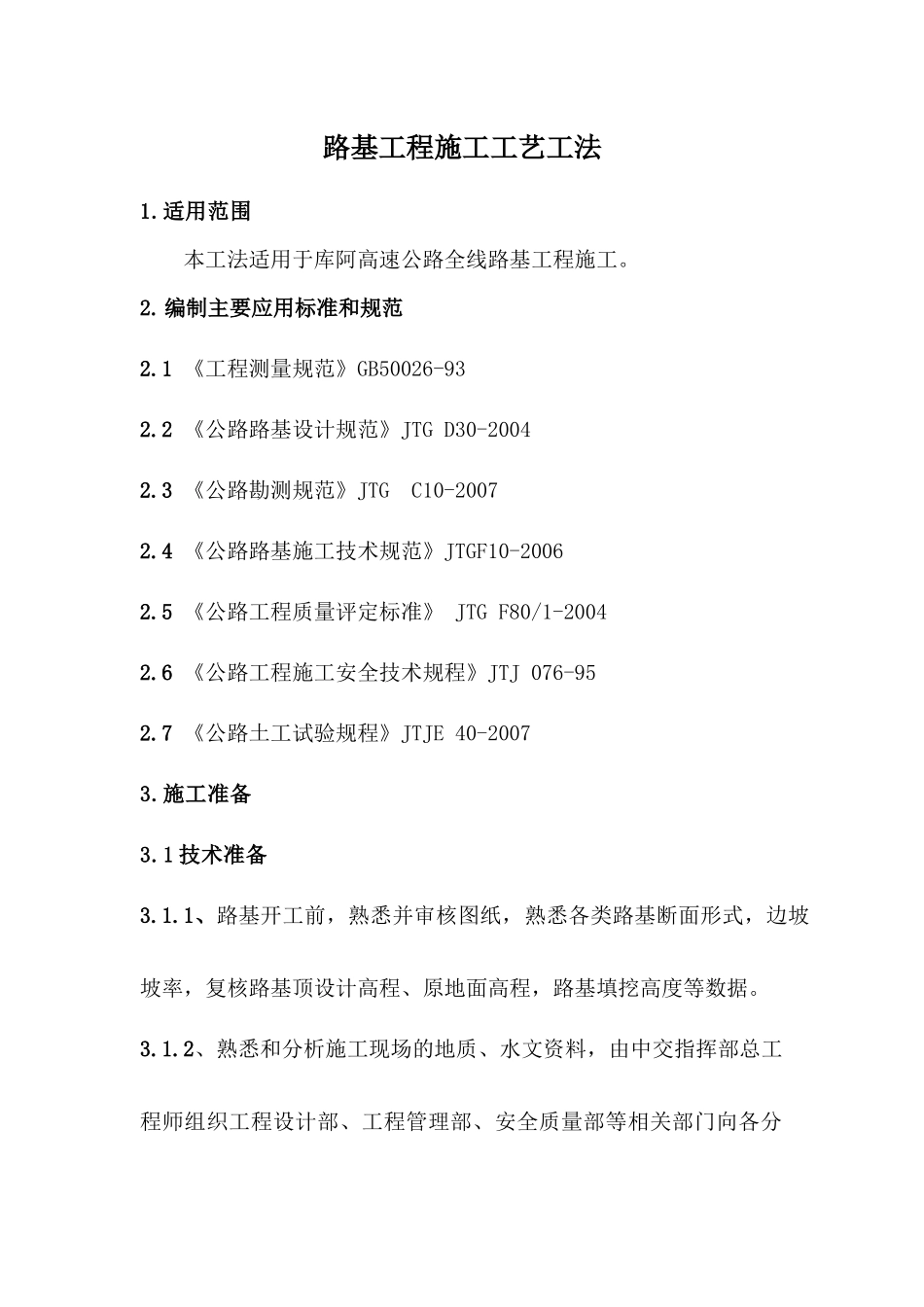

路基工程施工工艺工法1.适用范围本工法适用于库阿高速公路全线路基工程施工。2.编制主要应用标准和规范2.1《工程测量规范》GB50026-932.2《公路路基设计规范》JTGD30-20042.3《公路勘测规范》JTGC10-20072.4《公路路基施工技术规范》JTGF10-20062.5《公路工程质量评定标准》JTGF80/1-20042.6《公路工程施工安全技术规程》JTJ076-952.7《公路土工试验规程》JTJE40-20073.施工准备3.1技术准备3.1.1、路基开工前，熟悉并审核图纸，熟悉各类路基断面形式，边坡坡率，复核路基顶设计高程、原地面高程，路基填挖高度等数据。3.1.2、熟悉和分析施工现场的地质、水文资料，由中交指挥部总工程师组织工程设计部、工程管理部、安全质量部等相关部门向各分指挥部总工就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。各分指总工向分指各部门、现场负责人及技术员交底就以下内容进行交底：⑴合同中有关施工技术管理和监理办法，合同条款规定的法律、经济责任和工期。⑵设计文件、施工图及说明要点等内容。⑶分部、分项工程的施工特点，质量要求。⑷施工技术方案。⑸工程合同技术规范、使用的工法或工艺操作规程。⑹材料的特性、技术要求及节约措施。⑺季节性施工措施。⑻各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。⑼试验工程项目的技术标准和采用的规程。⑽适应工程内容的科研项目、四新项目和先进技术、推广应用的技术要求。⑾安全、文明、环保施工具体要求。由现场主管技术员配合分指工程部向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。3.1.3、熟悉施工现场环境,排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。本工程危险源包括物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。3.2、测量工作准备根据设计图纸提供的水准点和导线点进行施工前的测量准备工作。3.2.1、交接桩在设计单位、监理单位、分指挥部共同认可的情况下对所提供的点逐一与设计图纸核对、辨认、标识并加以保护。3.2.2、沿路线方向300～500米距离，埋设水准点2个，导线点1个。水准点、导线点加密点采用预制或现浇，预制现浇应符合规定（预制件尺寸为顶面12×12cm，底面20×20cm，高度为60cm的梯形体，预埋钢筋露出顶面高度应不大于5mm，现浇尺寸为30×30cm，深度60cm，预埋钢筋尺寸外露高度应不大于5mm），并保证埋设牢固。预制的在埋设前应对基坑底进行做浆处理，基坑回填时适当分层夯实，基坑回填顶面应适当做浆，确保埋设牢固。3.2.3、导线点、水准点复测。根据接桩资料和设计文件进行控制复测。导线复测采用全站仪测边、量角，按一级导线的技术要求复测；水准点复测采用水准仪四等水准测量。复测完毕后提交正式导线点、水准点复测报告，报驻地监理工程师审批。3.2.4、路基施工期间应根据情况对控制桩点进行定期复测。季节性冻土、不良地质段地区，加大复测频率。3.2.5、每项测量成果必须进行交叉复核，原始记录存档。导线测量技术要求等级符合导线长度（km）平均边长（m）每边测距中误差（mm）测角中误差（＂）导线全长相对闭合差方位角闭合差（＂）测回数DJ2DJ6一级10500175.01/15000±10√n24二级6300308.01/1000±10√n13三级20.01/2000±10√n12水准测量精度要求等级每公里高差中数中误差（mm）往返较差、符合或环线闭合差（mm）检测已测测段高差之差（mm）偶然中误差全中误差平原微丘区山岭重丘区三等36±12√L±3.5√n±±20√Li15√L四等510±20√L±6.0√n±25√L±30√Li五等816±30√L±45√L±40√Li3.2.6、原地表复测。根据设计图纸提供路基横断面进行相应横断面测量。横断面选点位置主要是地形变化处，纵断面在地形变化较大处适当加密。3.2.7、路基分层设计图按路面平行线法分层设计，测量清表碾压后的地面高程，结合路床顶标高画出路基分层设计图和路基分层设计表，并报监理审批。3.3、试验准备3.3.1、路基施工前，试验人员应根据技术规范、JTGE40-2007《公路土工试验规程》、设计文件提供的资料，对取土场的路基填料、路基原地面进行试验...
