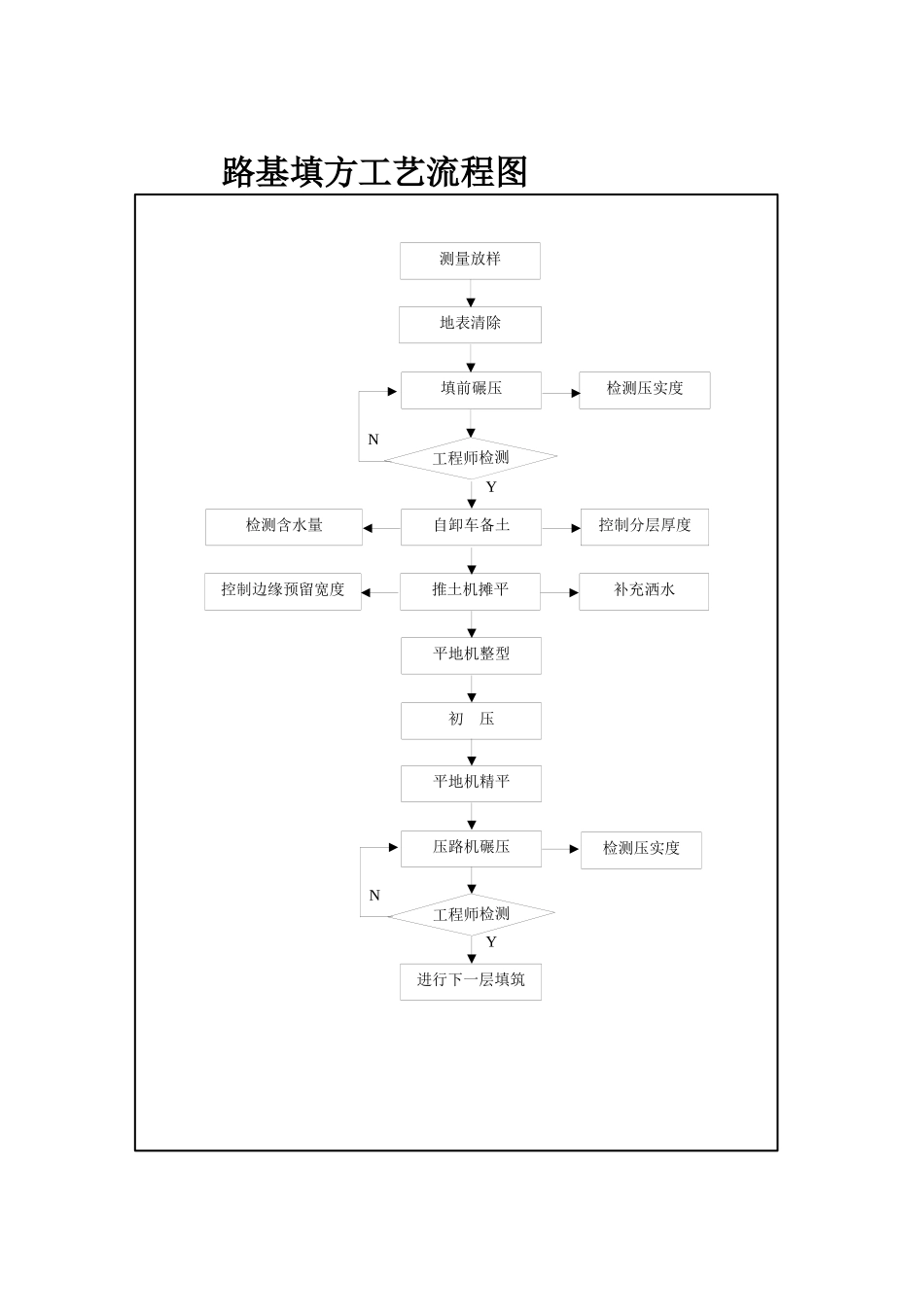

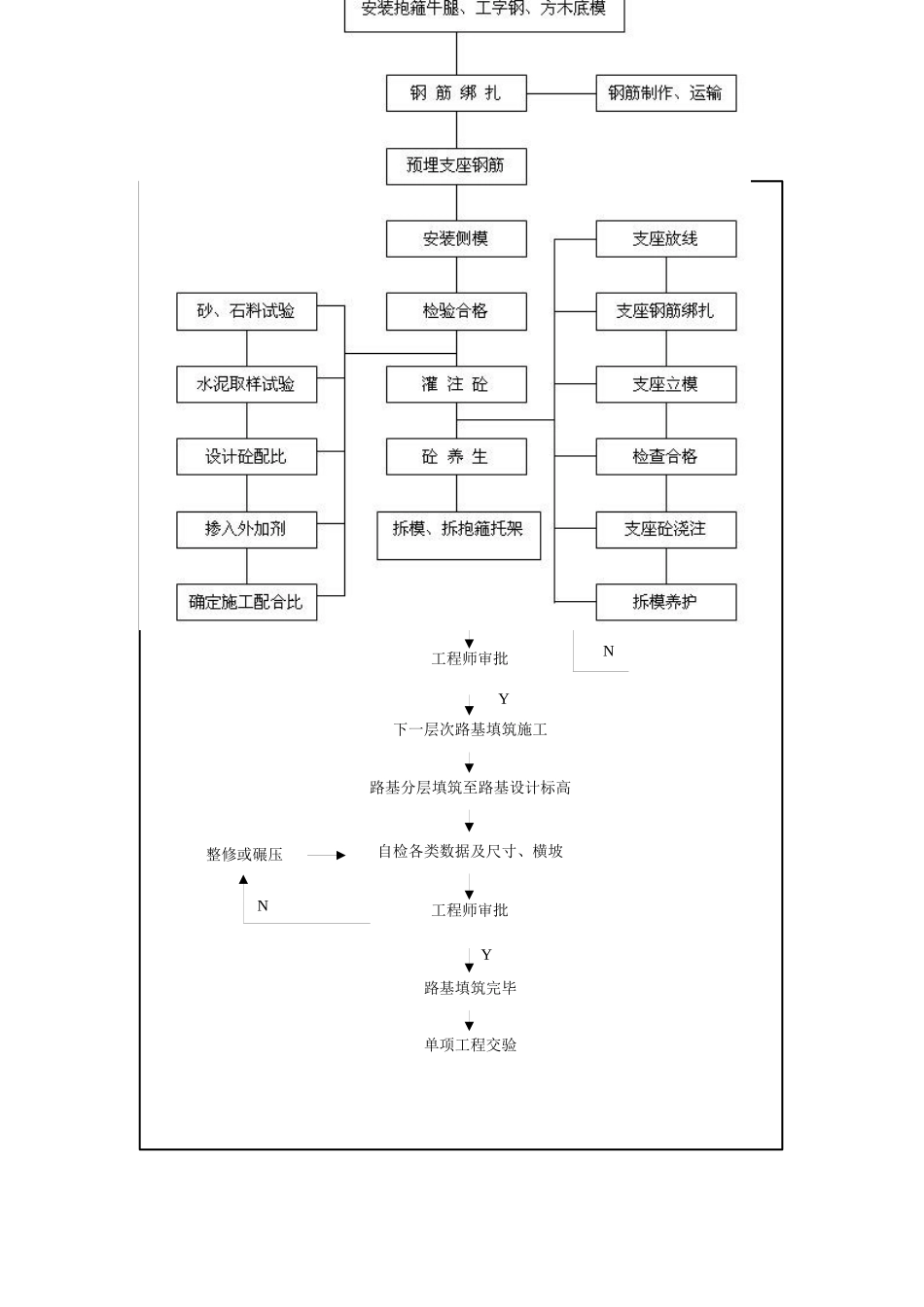

填方路基测量放样填前碾压自卸车备土推土机摊平平地机整型初压平地机精平压路机碾压进行下一层填筑检测压实度地表清除检测压实度控制分层厚度检测含水量控制边缘预留宽度补充洒水工程师检测YN工程师检测YN路基填方工艺流程图工程师审批检查、整修土拱坡或砂砾垫层平面尺寸及横坡土、石及土石混合料路堤的各种压实度要求的填碾试验各种试验数据测定及汇总按〈规范〉频率和检查项目自检及汇总所有碾压方式和遍数记录下一层次路基填筑施工施工测量放样工程师审批分层填筑路堤工程师审批路基分层填筑至路基设计标高自检各类数据及尺寸、横坡路基填筑完毕单项工程交验整修或碾压YNYNYN测量放线土场选择清除表土清除表土机械检修填前压实土样试验土方挖运分层填筑填筑下一层整修交验工程师审核YN工程师审核YN工程师审核Y检测下承层铺设土工格栅平整度、路拱检测搭接固定摊铺上层料碾压、检测合格进行下层施工土工格栅施工工艺框图米测测量放样施工准备基底处理分层填筑摊铺整平撒水晾晒碾压夯实路基整修检测签证填土阶段平整阶段碾压阶段检测阶段填土路堤不合格循环填筑至设计标高合格测量放样开挖排水沟清表并压实填料运输机械摊铺整平压路机碾压试验检测下一层填筑路基整形清表处理密实度检测地基处理（若有）有）填料检验合格测量填料含水量及摊铺厚度提供技术参数试验段施工平地机整平路基填筑施工流程图路基土石方填筑施工1.1工艺框图：路基土石方填筑施工工艺框图1.2工艺说明：（1）测量放样后，沿路基边线开挖排水沟，以保持施工场地处于良好的排水状态。（2）将路基范围内的垃圾、有机物及原地面以下30cm的草皮和表土予以清除，并进行地面压实，压实度按设计要求；当地面横坡或沿线路纵向坡度陡于1：5时，将原地面挖成宽度大于1m，向内倾斜2%的台阶。（3）路基填筑前，按要求先填筑试验路段，通过试验路段记录压实设备类型、碾压遍数、工序、松铺厚度、含水量等参数，试验结果待工程师批准后，作为该种填料施工时的控制依据。（4）路基填筑施工时，优先安排水田、低洼地段的路堤填筑，然后重点突击一般路堤的填筑施工，并按照规范要求，当填料中石料含量等于或大于70%时，按填石路堤施工，小于70%时，按填土路堤施工。（5）填料来源设计主要为借方，填筑时重点抓好填筑方法、填料粒径、分层和压实几个环节。对于填料粒径不符合要求的，先用机械进行解小处理，土石方运输采用推土机清运及挖土机、装载机配自卸汽车运输。（6）填施工时，采取分层填筑，分层厚度30cm～40cm左右，并使粗细粒分布均匀，石块间用土或石屑填充，每层填料铺设宽比设计超出30cm，分层铺设后，用平地机平整，后用振动压路机碾压至规定的压实度，待工程师检验合后，再进行下一层填筑。（7）施工中，试验检测人员随时跟班作业，每一压实层面进行足够数量的压实度抽检，以确保填筑质量。挖方路基施工测量场地清理土方开挖场地检查土方处理检查测量复核划分挖土工点确定开挖工作面确定运输路线开挖运土排水、防护边坡整型路面整修浆砌片石水沟交工验收土方处理运往利用方地段废弃除草工程师审批工程师审批工程师审批YNNYYY中线高程断面边桩护桩水沟挡墙砍树挖根施工台阶排水NNN爆破器材检查与试验根据爆破设计方案采用人工或机械打眼炮孔（或坑道、药室）检查与废碴清理爆破区及四周环境调查（包括管线、建筑物等）炮位设计及报批配备专业爆破作业人员和设备机械或人工清除爆破区覆盖层和强风化岩石装药并安装引爆器材布置安全岗哨和施爆区安全员炮孔堵塞撤离施爆区和飞石、强地震影响区内的人、财、物发出起爆信号后起爆检查和消除瞎炮、测定爆破效果爆破方案设计及报批施工前准备施工放样布设炮孔、钻孔清孔装药、堵塞、记录联结起爆网络起爆检查出碴质量评定购买爆破器材验孔药量调整安全警戒中线、水平起爆网络药包制作安全检查反馈调整参数爆破设计平整场地测量放线布设孔位钻孔施工丈量实际边孔距孔深药包加工装药堵塞计算药量与装药结构连接起爆网络起爆清理坡面检查分析爆破效果调整线装药深度调整线装药深度路堑边坡光面爆破施工工艺框图全断面开挖施工工艺框图全断面测量、标出炮眼钻孔作业装药起爆...
