光缆施工作业指导书VIP免费

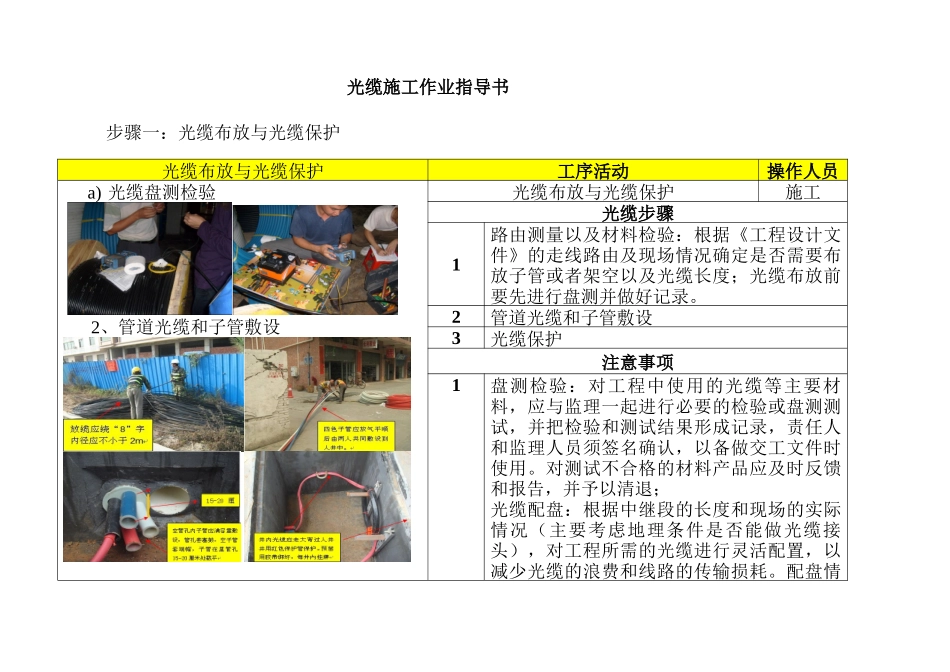

光缆施工作业指导书_第1页
1/15

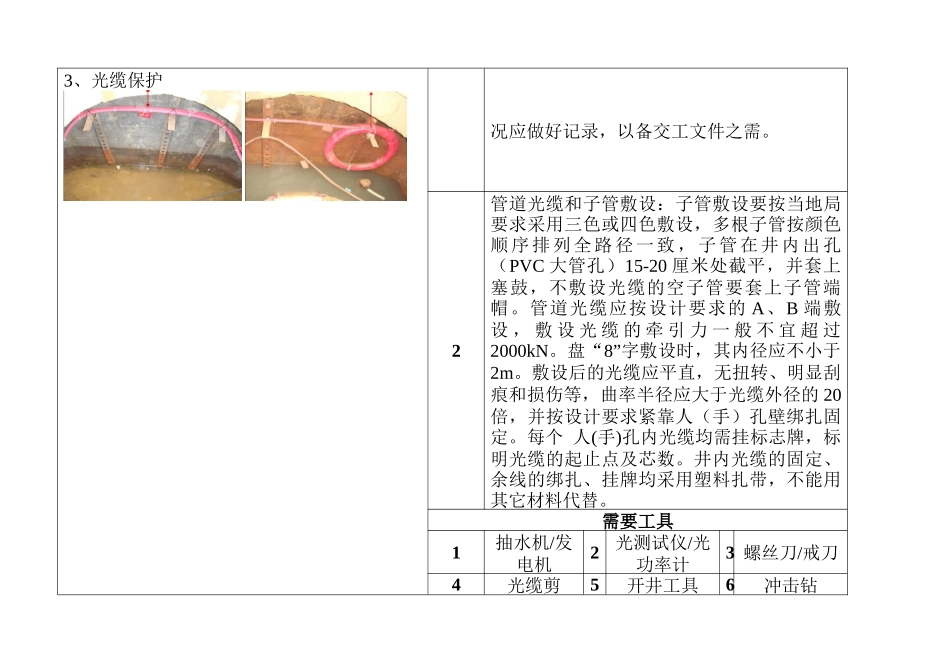

光缆施工作业指导书_第2页
2/15

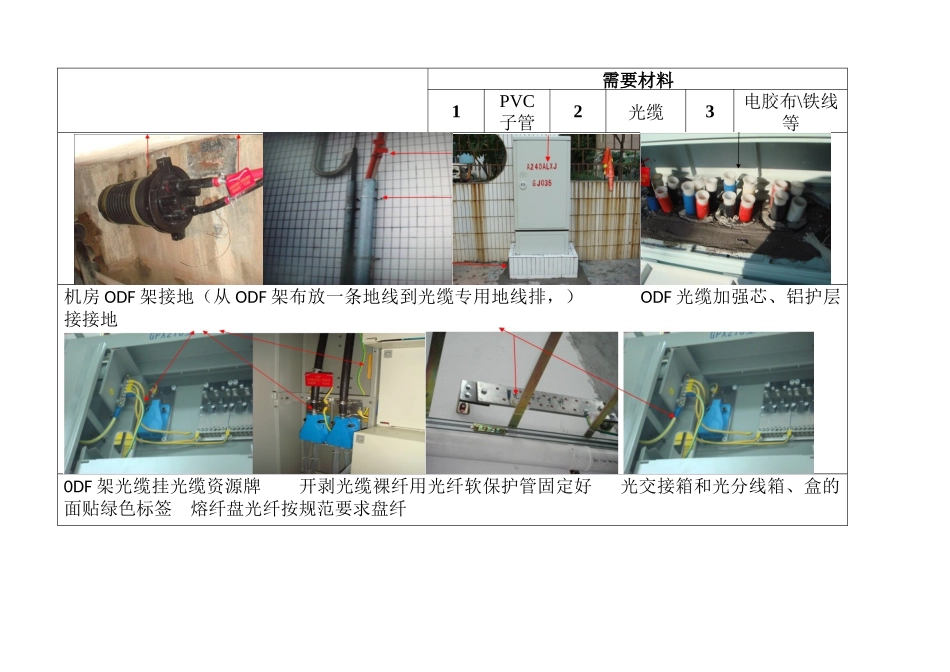

光缆施工作业指导书_第3页
3/15
光缆施工作业指导书步骤一:光缆布放与光缆保护光缆布放与光缆保护工序活动操作人员a)光缆盘测检验2、管道光缆和子管敷设光缆布放与光缆保护施工光缆步骤1路由测量以及材料检验:根据《工程设计文件》的走线路由及现场情况确定是否需要布放子管或者架空以及光缆长度;光缆布放前要先进行盘测并做好记录。2管道光缆和子管敷设3光缆保护注意事项1盘测检验:对工程中使用的光缆等主要材料,应与监理一起进行必要的检验或盘测测试,并把检验和测试结果形成记录,责任人和监理人员须签名确认,以备做交工文件时使用。对测试不合格的材料产品应及时反馈和报告,并予以清退;光缆配盘:根据中继段的长度和现场的实际情况(主要考虑地理条件是否能做光缆接头),对工程所需的光缆进行灵活配置,以减少光缆的浪费和线路的传输损耗。配盘情3、光缆保护况应做好记录,以备交工文件之需。2管道光缆和子管敷设:子管敷设要按当地局要求采用三色或四色敷设,多根子管按颜色顺序排列全路径一致,子管在井内出孔(PVC大管孔)15-20厘米处截平,并套上塞鼓,不敷设光缆的空子管要套上子管端帽。管道光缆应按设计要求的A、B端敷设,敷设光缆的牵引力一般不宜超过2000kN。盘“8”字敷设时,其内径应不小于2m。敷设后的光缆应平直,无扭转、明显刮痕和损伤等,曲率半径应大于光缆外径的20倍,并按设计要求紧靠人(手)孔壁绑扎固定。每个人(手)孔内光缆均需挂标志牌,标明光缆的起止点及芯数。井内光缆的固定、余线的绑扎、挂牌均采用塑料扎带,不能用其它材料代替。需要工具1抽水机/发电机2光测试仪/光功率计3螺丝刀/戒刀4光缆剪5开井工具6冲击钻需要材料1PVC子管2光缆3电胶布\铁线等机房ODF架接地(从ODF架布放一条地线到光缆专用地线排,)ODF光缆加强芯、铝护层接接地0DF架光缆挂光缆资源牌开剥光缆裸纤用光纤软保护管固定好光交接箱和光分线箱、盒的面贴绿色标签熔纤盘光纤按规范要求盘纤要求:路由复测:施工前必须进行路由复测。主要是对线路的走向和距离进行评估和测量,了解线路的走向是否安全可靠、经济合理,以及原有可利用的资源是否与实际相符等。同时确定杆路具体走向、电杆、拉线、(撑杆)埋设位置和杆高、杆距、拉线程式,光缆接头具体位置及杆路实际长度,核定架空光缆线路与其他设施、建筑物、树木的最小净距及处理措施。当与施工图有出入时,应在施工图上标注清楚。盘测检验:对工程中使用的光缆等主要材料,应与监理一起进行必要的检验或盘测测试,并把检验和测试结果形成记录,责任人和监理人员须签名确认,以备做交工文件时使用。对测试不合格的材料产品应及时反馈和报告,并予以清退。光缆配盘:根据中继段的长度和现场的实际情况(主要考虑地理条件是否能做光缆接头),对工程所需的光缆进行灵活配置,以减少光缆的浪费和线路的传输损耗。配盘情况应做好记录,以备交工文件之需。立换电杆:电杆的杆距和埋深应符合设计要求,直线电杆应上下垂直,与杆路中心线的偏差应不大于50毫米。架空光缆跨过车辆通过的路口,必须用9米以上电杆,并在吊线上悬挂注意安全的标识或标志牌;近路电杆、拉线影响线路及交通安全,要做反光标识处理,有条件的要砌电杆护墩保护;架空吊线:吊线的接续、原始垂度和吊线夹板距电杆顶的距离等应符合设计要求。一般情况下,吊线夹板距杆顶的距离应不小于60厘米,特殊情况下,应不小于25厘米。吊线夹板在各电杆的位置宜与地面基本等距,坡度一般不宜超过杆距的2.5%,受地形等限制也不得超过5%,当超过5%,但小于10%时,或角深在5米与15米之间时,应加装吊线辅助装置。在同一杆路上架设两层吊线时,两吊线间距为40厘米。两条十字交叉吊线高度相差在40厘米以内时,须做成十字吊线,而且主干线路或程式大的吊线应置于交叉的下方。相邻杆档吊线负荷不均等或30条档以上的线路终端杆前的泄力杆等电杆上,应做假终结。横跨行车路面吊线距离地面间距不低于5.5米。安装拉线:拉线程式和制式应符合设计要求,地锚应与拉线垂直,出土长度为30-65厘米,实际出土点与正确出土点的偏差不大于5厘米。中把与地锚连接处应装衬环,且应装在拉线弯回处。高桩拉的副拉线、拉桩...
