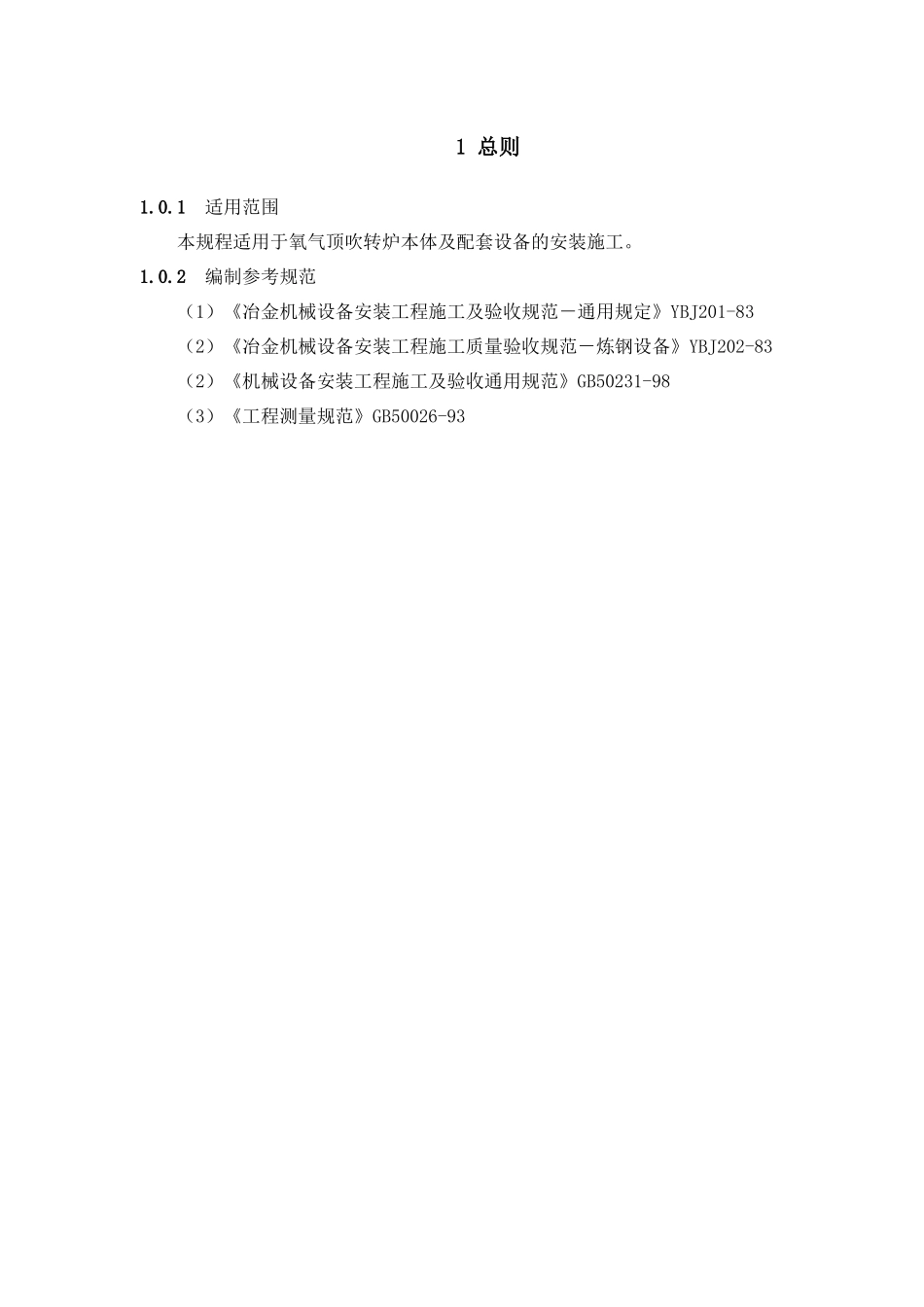

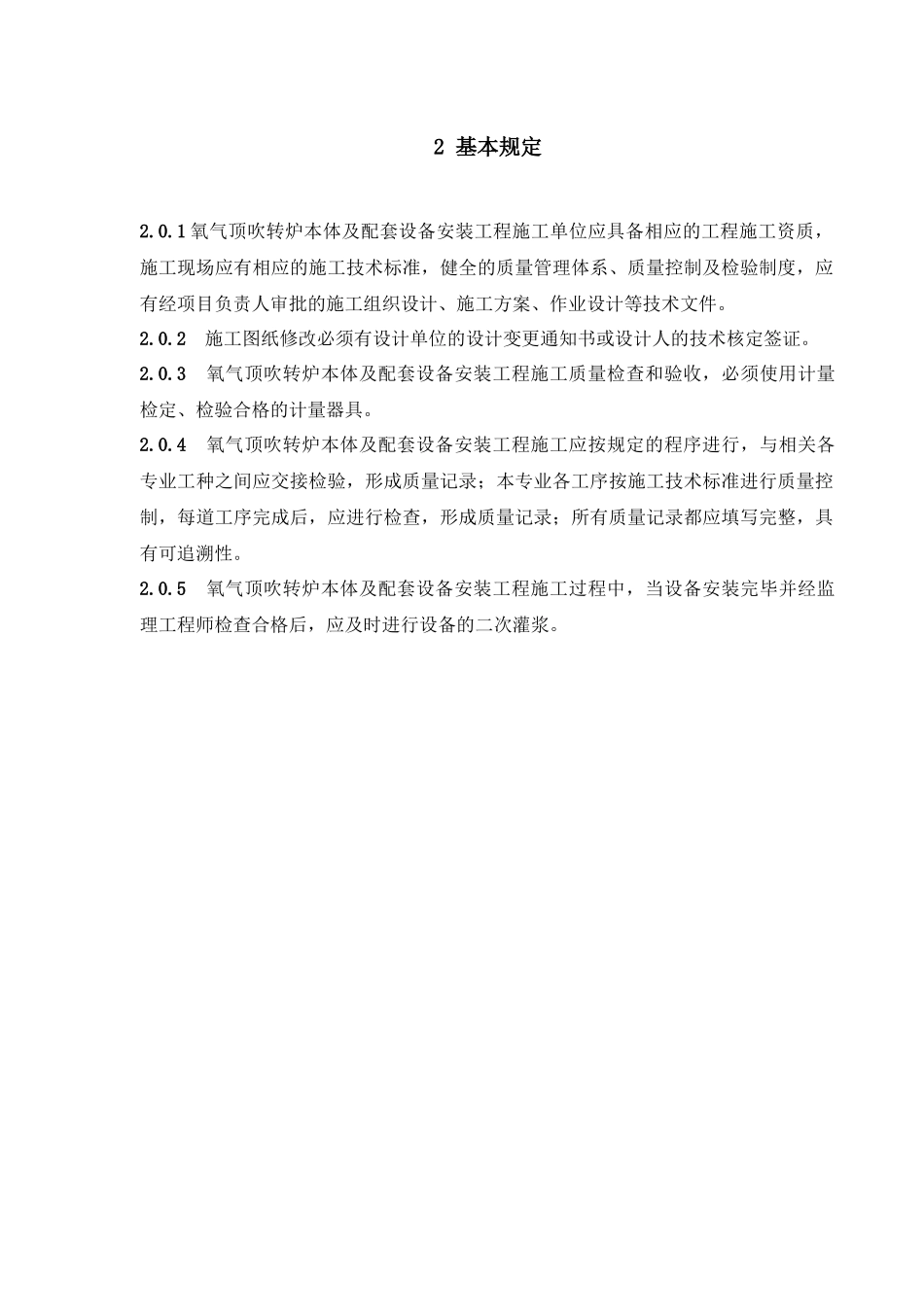

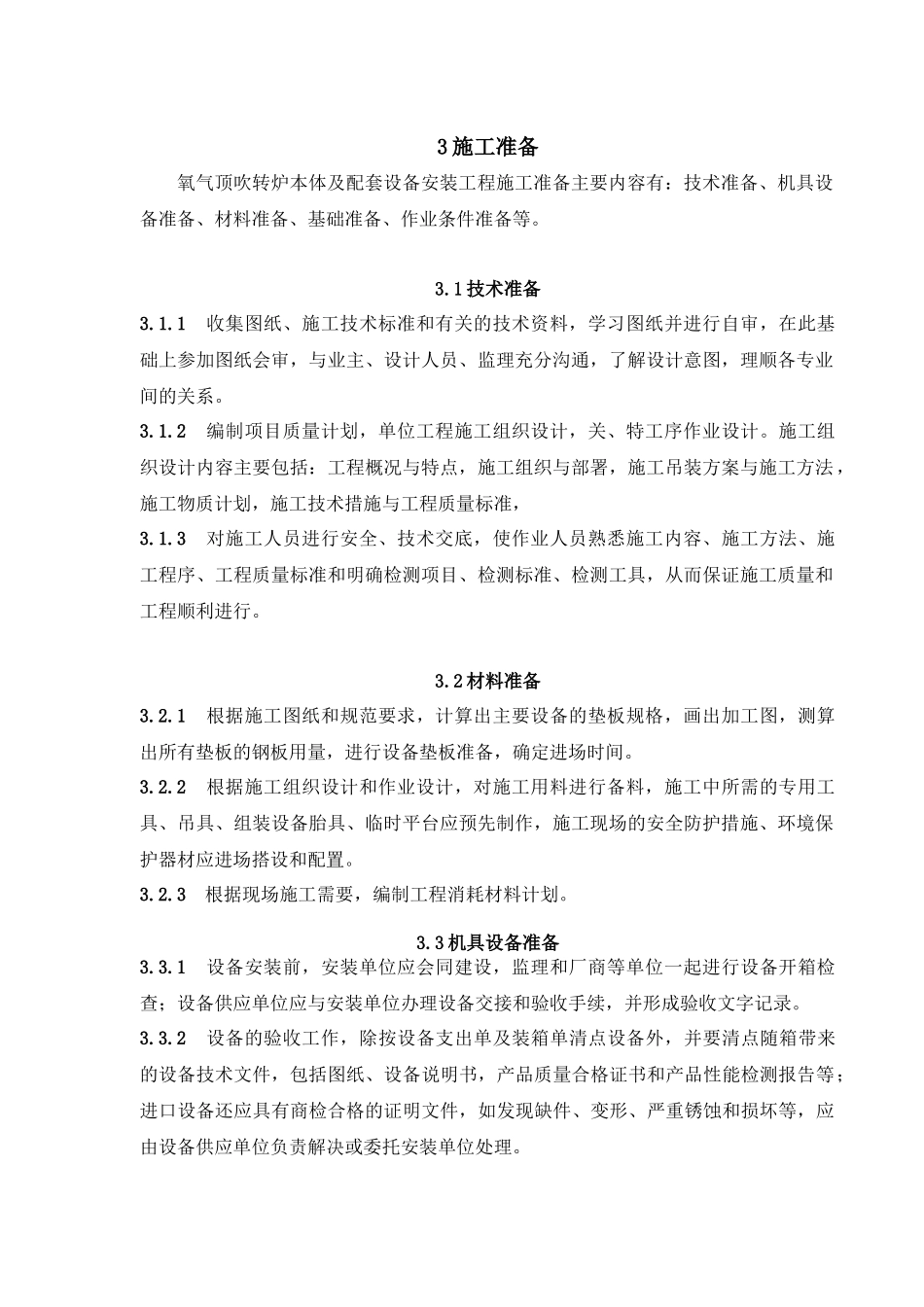

1总则1.0.1适用范围本规程适用于氧气顶吹转炉本体及配套设备的安装施工。1.0.2编制参考规范（1）《冶金机械设备安装工程施工及验收规范－通用规定》YBJ201-83（2）《冶金机械设备安装工程施工质量验收规范－炼钢设备》YBJ202-83（2）《机械设备安装工程施工及验收通用规范》GB50231-98（3）《工程测量规范》GB50026-932基本规定2.0.1氧气顶吹转炉本体及配套设备安装工程施工单位应具备相应的工程施工资质，施工现场应有相应的施工技术标准，健全的质量管理体系、质量控制及检验制度，应有经项目负责人审批的施工组织设计、施工方案、作业设计等技术文件。2.0.2施工图纸修改必须有设计单位的设计变更通知书或设计人的技术核定签证。2.0.3氧气顶吹转炉本体及配套设备安装工程施工质量检查和验收，必须使用计量检定、检验合格的计量器具。2.0.4氧气顶吹转炉本体及配套设备安装工程施工应按规定的程序进行，与相关各专业工种之间应交接检验，形成质量记录；本专业各工序按施工技术标准进行质量控制，每道工序完成后，应进行检查，形成质量记录；所有质量记录都应填写完整，具有可追溯性。2.0.5氧气顶吹转炉本体及配套设备安装工程施工过程中，当设备安装完毕并经监理工程师检查合格后，应及时进行设备的二次灌浆。3施工准备氧气顶吹转炉本体及配套设备安装工程施工准备主要内容有：技术准备、机具设备准备、材料准备、基础准备、作业条件准备等。3.1技术准备3.1.1收集图纸、施工技术标准和有关的技术资料，学习图纸并进行自审，在此基础上参加图纸会审，与业主、设计人员、监理充分沟通，了解设计意图，理顺各专业间的关系。3.1.2编制项目质量计划，单位工程施工组织设计，关、特工序作业设计。施工组织设计内容主要包括：工程概况与特点，施工组织与部署，施工吊装方案与施工方法，施工物质计划，施工技术措施与工程质量标准，3.1.3对施工人员进行安全、技术交底，使作业人员熟悉施工内容、施工方法、施工程序、工程质量标准和明确检测项目、检测标准、检测工具，从而保证施工质量和工程顺利进行。3.2材料准备3.2.1根据施工图纸和规范要求，计算出主要设备的垫板规格，画出加工图，测算出所有垫板的钢板用量，进行设备垫板准备，确定进场时间。3.2.2根据施工组织设计和作业设计，对施工用料进行备料，施工中所需的专用工具、吊具、组装设备胎具、临时平台应预先制作，施工现场的安全防护措施、环境保护器材应进场搭设和配置。3.2.3根据现场施工需要，编制工程消耗材料计划。3.3机具设备准备3.3.1设备安装前，安装单位应会同建设，监理和厂商等单位一起进行设备开箱检查；设备供应单位应与安装单位办理设备交接和验收手续，并形成验收文字记录。3.3.2设备的验收工作，除按设备支出单及装箱单清点设备外，并要清点随箱带来的设备技术文件，包括图纸、设备说明书，产品质量合格证书和产品性能检测报告等；进口设备还应具有商检合格的证明文件，如发现缺件、变形、严重锈蚀和损坏等，应由设备供应单位负责解决或委托安装单位处理。3.3.3根据现场施工安排，编制设备进厂计划，大型设备运输计划；已运到现场验收后的设备，直到安装交工，应由安装单位负责保管和维护。3.3.4主要机具序号名称型号数量用途1起重机车间桥式吊车设备安装吊机2卷扬机5t、3t、1t烟气净化、汽化冷却设备吊装及其它临时水平牵引用3电焊机交流制作专用工具、胎具，设备安装4氩弧焊机直流液压管道焊接5试压泵0～40MPa设备及管道试压6冲洗泵Q=350L/min液压管道冲洗用7磨光机φ100、φ150、φ180垫板、设备、管道接口打磨8液力扳手螺杆拉伸型紧固预紧力9经纬仪T2测量、配合设备找正10水准仪N2测量、配合设备找正11框式水平0.02设备找正12千分棍500～3000mm测平行度13千分表0～4mm联轴节找正14塞尺0.03～1mm查间隙15千斤顶各种设备找正，转炉本体安装16倒链各种设备安装17平尺1m3m5m设备找正18钢尺50m量距19卷尺5m量距20测温仪电感应数字显示试车21测振仪数字显示试车3.4基础准备3.3.1根据设备平面布置总图，下达设备基础测量通知单，即每台设备安装所需的纵横中心线的位置尺寸图，标高基准点的位置图。在此基础上编制永久...
