钻孔灌注桩施工工艺流程及质量控制VIP免费

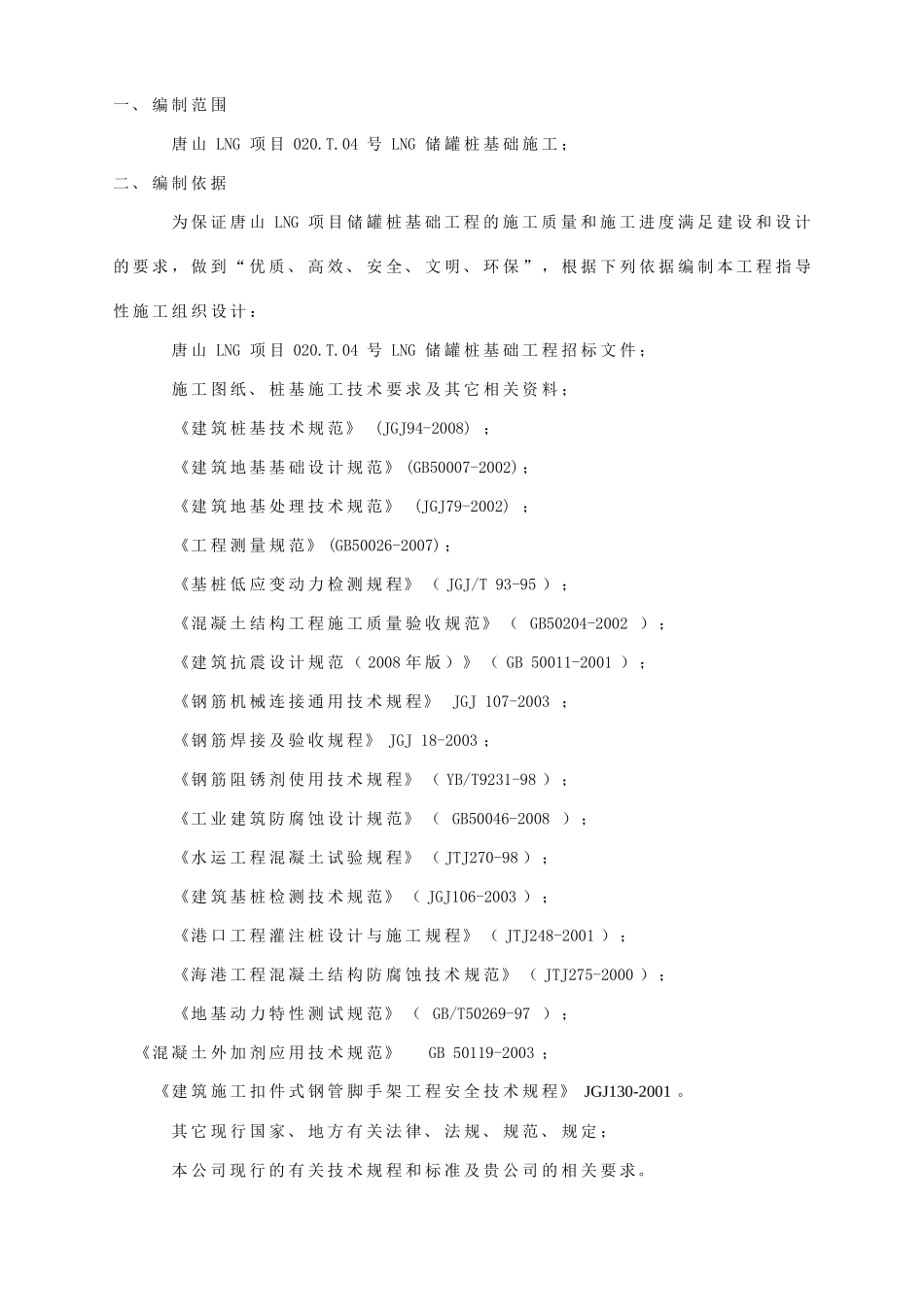

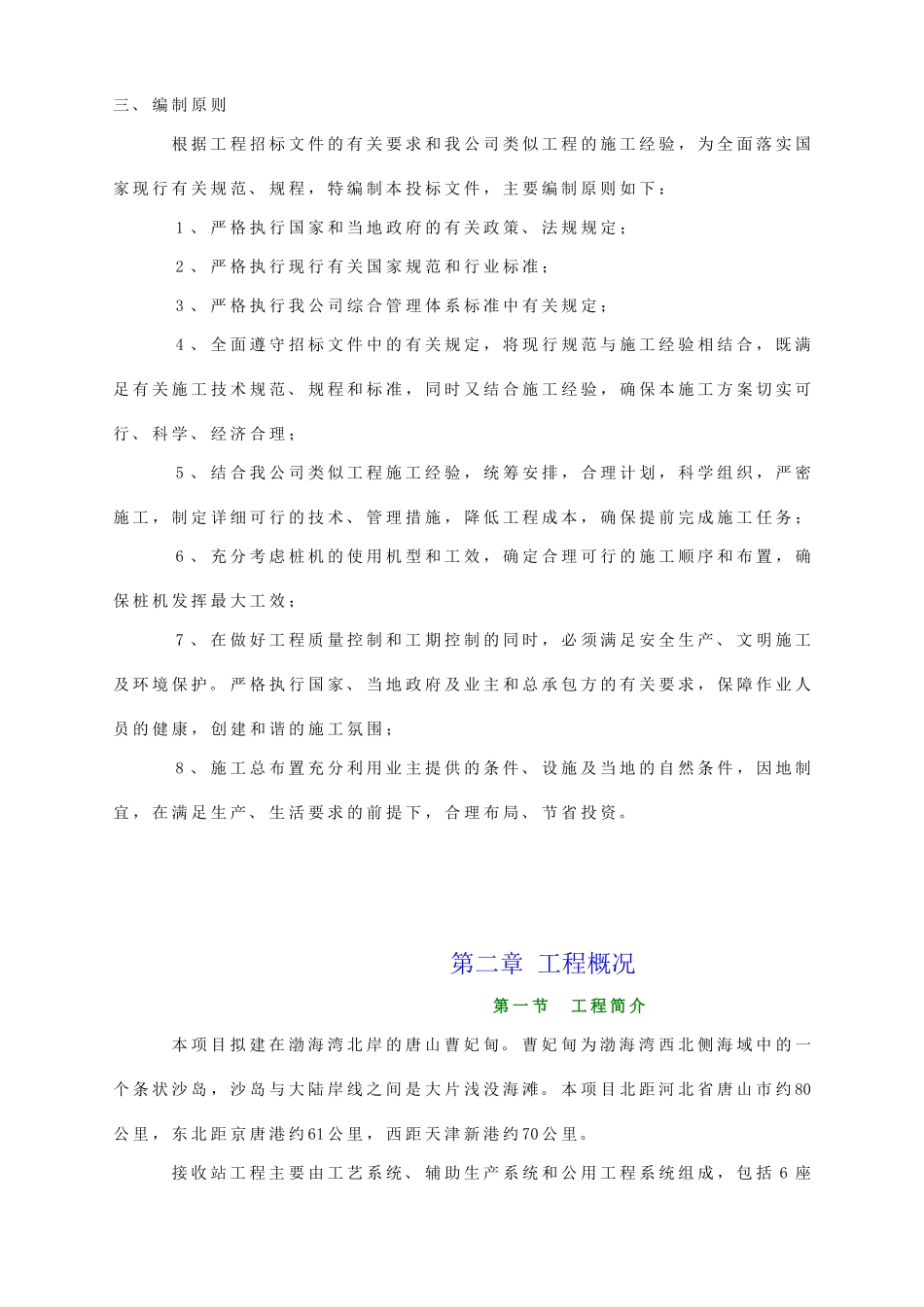

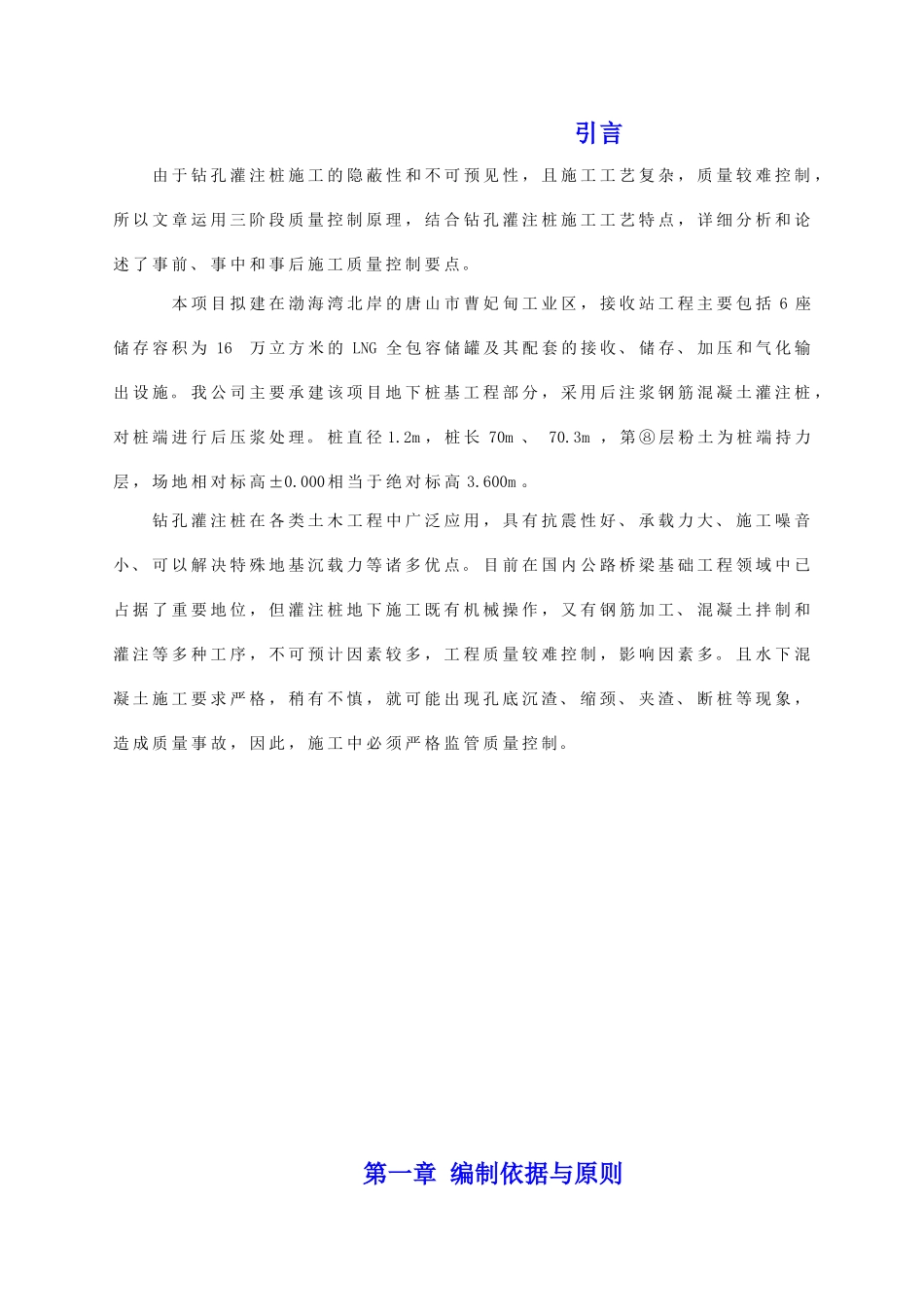

引言由于钻孔灌注桩施工的隐蔽性和不可预见性，且施工工艺复杂，质量较难控制，所以文章运用三阶段质量控制原理，结合钻孔灌注桩施工工艺特点，详细分析和论述了事前、事中和事后施工质量控制要点。本项目拟建在渤海湾北岸的唐山市曹妃甸工业区，接收站工程主要包括6座储存容积为16万立方米的LNG全包容储罐及其配套的接收、储存、加压和气化输出设施。我公司主要承建该项目地下桩基工程部分，采用后注浆钢筋混凝土灌注桩，对桩端进行后压浆处理。桩直径1.2m，桩长70m、70.3m，第⑧层粉土为桩端持力层，场地相对标高±0.000相当于绝对标高3.600m。钻孔灌注桩在各类土木工程中广泛应用，具有抗震性好、承载力大、施工噪音小、可以解决特殊地基沉载力等诸多优点。目前在国内公路桥梁基础工程领域中已占据了重要地位，但灌注桩地下施工既有机械操作，又有钢筋加工、混凝土拌制和灌注等多种工序，不可预计因素较多，工程质量较难控制，影响因素多。且水下混凝土施工要求严格，稍有不慎，就可能出现孔底沉渣、缩颈、夹渣、断桩等现象，造成质量事故，因此，施工中必须严格监管质量控制。第一章编制依据与原则一、编制范围唐山LNG项目020.T.04号LNG储罐桩基础施工；二、编制依据为保证唐山LNG项目储罐桩基础工程的施工质量和施工进度满足建设和设计的要求，做到“优质、高效、安全、文明、环保”，根据下列依据编制本工程指导性施工组织设计：唐山LNG项目020.T.04号LNG储罐桩基础工程招标文件；施工图纸、桩基施工技术要求及其它相关资料；《建筑桩基技术规范》(JGJ94-2008)；《建筑地基基础设计规范》(GB50007-2002)；《建筑地基处理技术规范》(JGJ79-2002)；《工程测量规范》(GB50026-2007)；《基桩低应变动力检测规程》（JGJ/T93-95）；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《建筑抗震设计规范（2008年版）》（GB50011-2001）；《钢筋机械连接通用技术规程》JGJ107-2003；《钢筋焊接及验收规程》JGJ18-2003；《钢筋阻锈剂使用技术规程》（YB/T9231-98）；《工业建筑防腐蚀设计规范》（GB50046-2008）；《水运工程混凝土试验规程》（JTJ270-98）；《建筑基桩检测技术规范》（JGJ106-2003）；《港口工程灌注桩设计与施工规程》（JTJ248-2001）；《海港工程混凝土结构防腐蚀技术规范》（JTJ275-2000）；《地基动力特性测试规范》（GB/T50269-97）；《混凝土外加剂应用技术规范》GB50119-2003；《建筑施工扣件式钢管脚手架工程安全技术规程》JGJ130-2001。其它现行国家、地方有关法律、法规、规范、规定；本公司现行的有关技术规程和标准及贵公司的相关要求。三、编制原则根据工程招标文件的有关要求和我公司类似工程的施工经验，为全面落实国家现行有关规范、规程，特编制本投标文件，主要编制原则如下：1、严格执行国家和当地政府的有关政策、法规规定；2、严格执行现行有关国家规范和行业标准；3、严格执行我公司综合管理体系标准中有关规定；4、全面遵守招标文件中的有关规定，将现行规范与施工经验相结合，既满足有关施工技术规范、规程和标准，同时又结合施工经验，确保本施工方案切实可行、科学、经济合理；5、结合我公司类似工程施工经验，统筹安排，合理计划，科学组织，严密施工，制定详细可行的技术、管理措施，降低工程成本，确保提前完成施工任务；6、充分考虑桩机的使用机型和工效，确定合理可行的施工顺序和布置，确保桩机发挥最大工效；7、在做好工程质量控制和工期控制的同时，必须满足安全生产、文明施工及环境保护。严格执行国家、当地政府及业主和总承包方的有关要求，保障作业人员的健康，创建和谐的施工氛围；8、施工总布置充分利用业主提供的条件、设施及当地的自然条件，因地制宜，在满足生产、生活要求的前提下，合理布局、节省投资。第二章工程概况第一节工程简介本项目拟建在渤海湾北岸的唐山曹妃甸。曹妃甸为渤海湾西北侧海域中的一个条状沙岛，沙岛与大陆岸线之间是大片浅没海滩。本项目北距河北省唐山市约80公里，东北距京唐港约61公里，西距天津新港约70公里。接收站工程主要由工艺系统、辅助生产系统和公用工程系统组成，包括6座储存容积...
