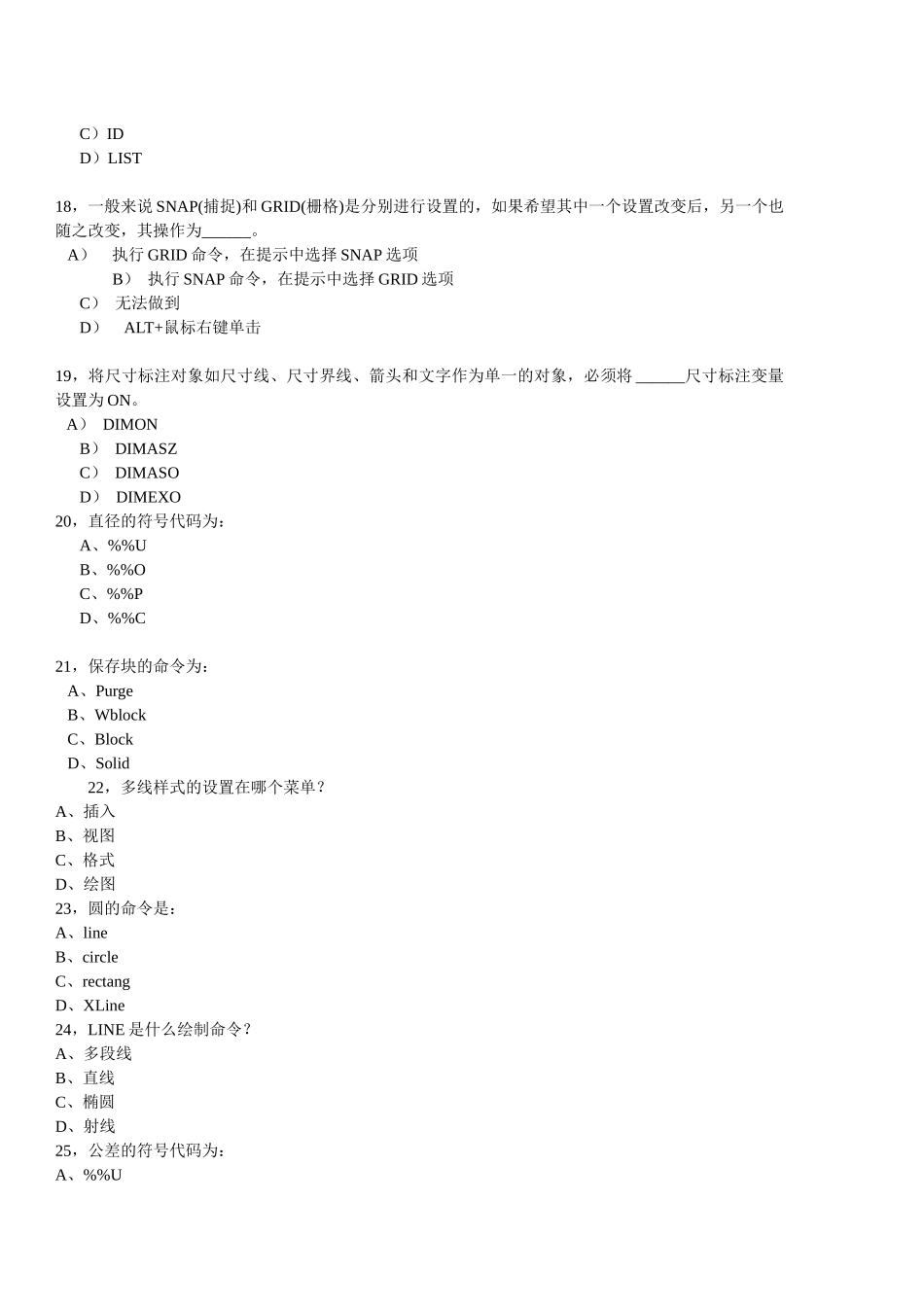

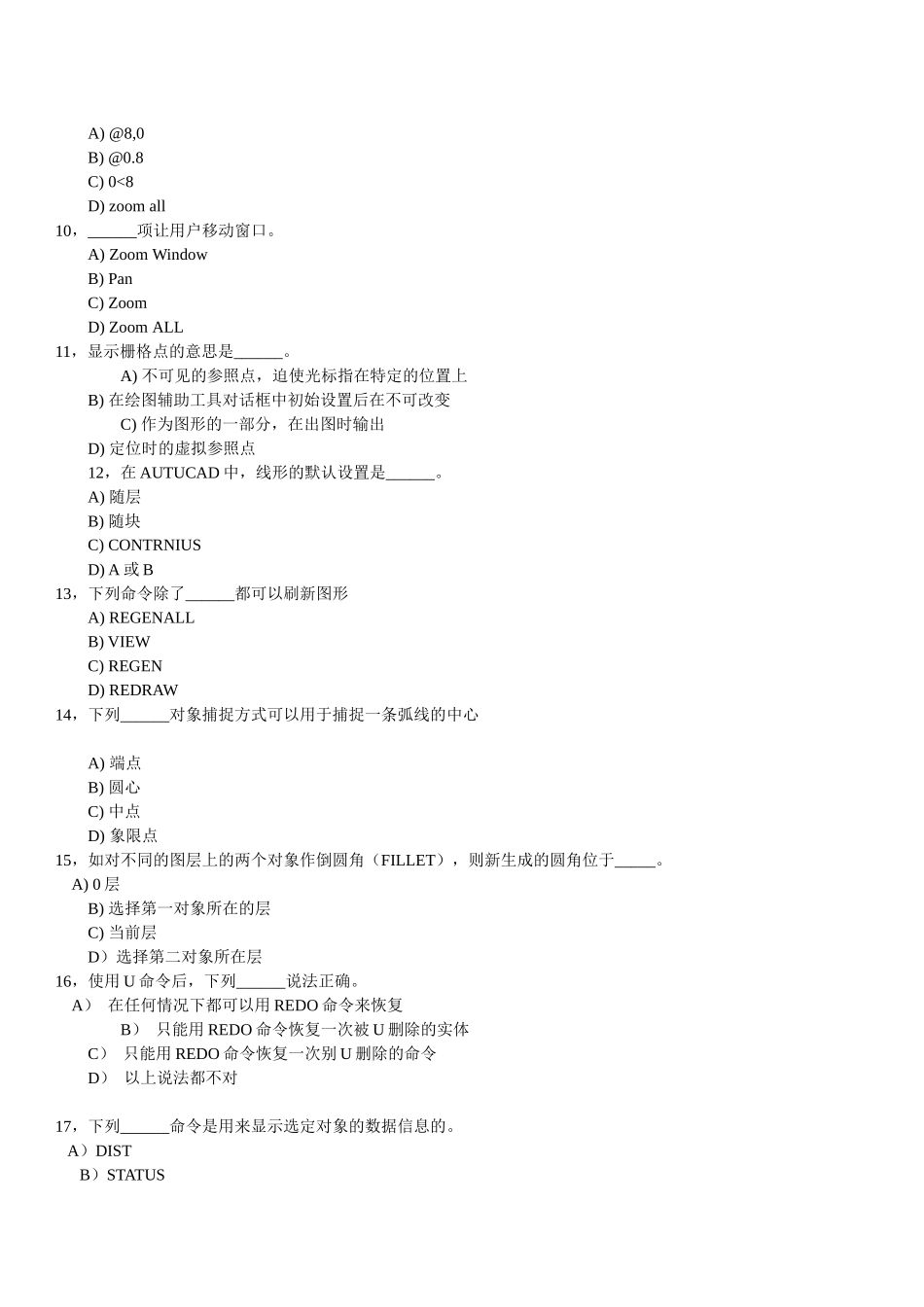

CAD课后练习题11，AutoCAD是_______公司开发的计算机辅助设计软件。A、AdobeB、MacromediaC、AutodeskD、Microsoft2，矩形的命令是______。A、lineB、circleC、rectangD、XLine3，能精确捕捉到圆上的四等分点的命令为：A、象限点B、端点C、交点D、切点4，取消当前操作的快捷键为：A、EnterB、EscC、ShiftD、以上都不正确5，下面哪个命令可绘制出圆角矩形：A、倒角B、宽度C、标高D、圆角6，线型的设置在哪个菜单：A、插入B、视图C、格式D、绘图7，______功能键可以进入文本窗口。A)F1B)F2C)F3D)F48，CAD文件的扩展名是_____。A).BAKB).SV$C).DWTD).DWG9，下面______坐标输入法是画水平8个单位长度的线。A)@8,0B)@0.8C)0<8D)zoomall10，______项让用户移动窗口。A)ZoomWindowB)PanC)ZoomD)ZoomALL11，显示栅格点的意思是______。A)不可见的参照点，迫使光标指在特定的位置上B)在绘图辅助工具对话框中初始设置后在不可改变C)作为图形的一部分，在出图时输出D)定位时的虚拟参照点12，在AUTUCAD中，线形的默认设置是______。A)随层B)随块C)CONTRNIUSD)A或B13，下列命令除了______都可以刷新图形A)REGENALLB)VIEWC)REGEND)REDRAW14，下列______对象捕捉方式可以用于捕捉一条弧线的中心A)端点B)圆心C)中点D)象限点15，如对不同的图层上的两个对象作倒圆角（FILLET），则新生成的圆角位于_____。A)0层B)选择第一对象所在的层C)当前层D）选择第二对象所在层16，使用U命令后，下列______说法正确。A）在任何情况下都可以用REDO命令来恢复B）只能用REDO命令恢复一次被U删除的实体C）只能用REDO命令恢复一次别U删除的命令D）以上说法都不对17，下列______命令是用来显示选定对象的数据信息的。A）DISTB）STATUSC）IDD）LIST18，一般来说SNAP(捕捉)和GRID(栅格)是分别进行设置的，如果希望其中一个设置改变后，另一个也随之改变，其操作为______。A）执行GRID命令，在提示中选择SNAP选项B）执行SNAP命令，在提示中选择GRID选项C）无法做到D）ALT+鼠标右键单击19，将尺寸标注对象如尺寸线、尺寸界线、箭头和文字作为单一的对象，必须将______尺寸标注变量设置为ON。A）DIMONB）DIMASZC）DIMASOD）DIMEXO20，直径的符号代码为：A、%%UB、%%OC、%%PD、%%C21，保存块的命令为：A、PurgeB、WblockC、BlockD、Solid22，多线样式的设置在哪个菜单？A、插入B、视图C、格式D、绘图23，圆的命令是：A、lineB、circleC、rectangD、XLine24，LINE是什么绘制命令？A、多段线B、直线C、椭圆D、射线25，公差的符号代码为：A、%%UB、%%OC、%%PD、%%C26，重复执行上一次操作的快捷键是：A、EnterB、EscC、ShiftD、以上都不正确27，系统默认设置下，图形界限的左下角点为________。A）（1,0）B）（1,1）C）（0,0）D）任意28，中止命令时可以按________键；确定执行命令时可以按________键。A）空格键、Enter键B）End键、空格键C）Esc键、Enter键D）End键、Esc键29，AutoCAD图形文件扩展名及样板文件扩展名分别为_______。A）*.dwg和*.dwtB）*.dwg和*.dxfC）*.dwt和*.dwsD）*.dxf和*.dwt30，以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度分别是_______。A）m和0.0B）cm和0.00C）英寸和0.000D）mm和0.000031，T与DT分别代表________和________命令。A）【单行文字】、【多行文字】B）【多行文字】、【单行文字】C）【引线文字】、【多行文字】D）【文字样式】、【单行文字】32，若定位一个距离某点25个单位、角度为45的位置点，需要输入________。A）25,45B）@25,45C）@25<45D）@45<2533，如果在0图层上创建的图块被插入到其他图层上，那么图块颜色、线型等特性将会继承________层上的特性。A）0图层B）被关闭的图层C）被冻结的图层D）被插入的图层34，________命令可以设置图形界限；________命令可以显示图形界限。A）【Limits】、【全部缩放】B）【Options】、【范围缩放】C）【Limits】、【范围缩放】D）【Options】、【全部缩放】35，在下列图形中，夹点数最多的是________。A）一条直线B）一条多线C）一段多段线D）椭圆弧36，在使用STRETCH【拉伸】命令编辑图形时，需要使用________方式选择...
