压力表技术参数VIP免费

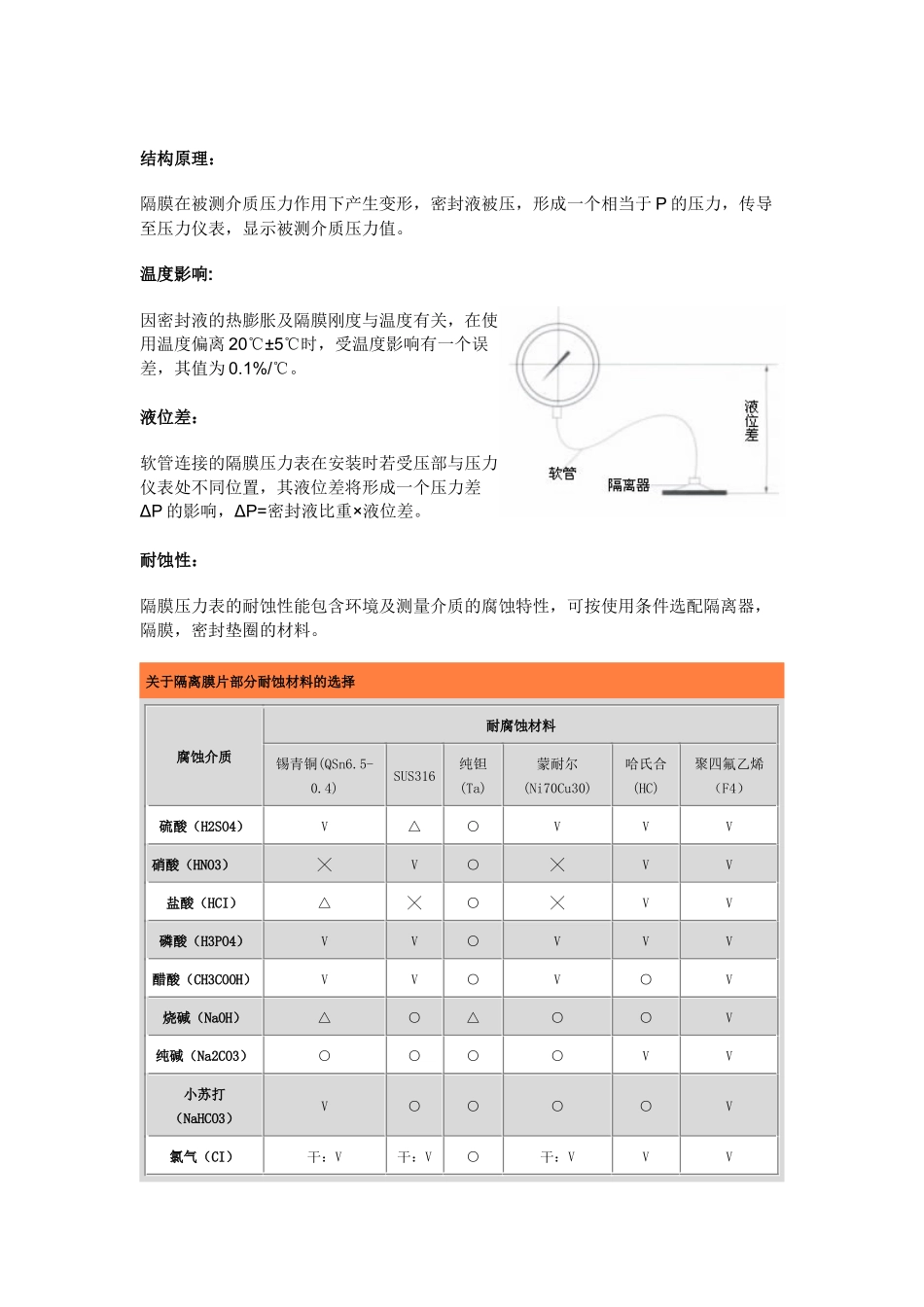

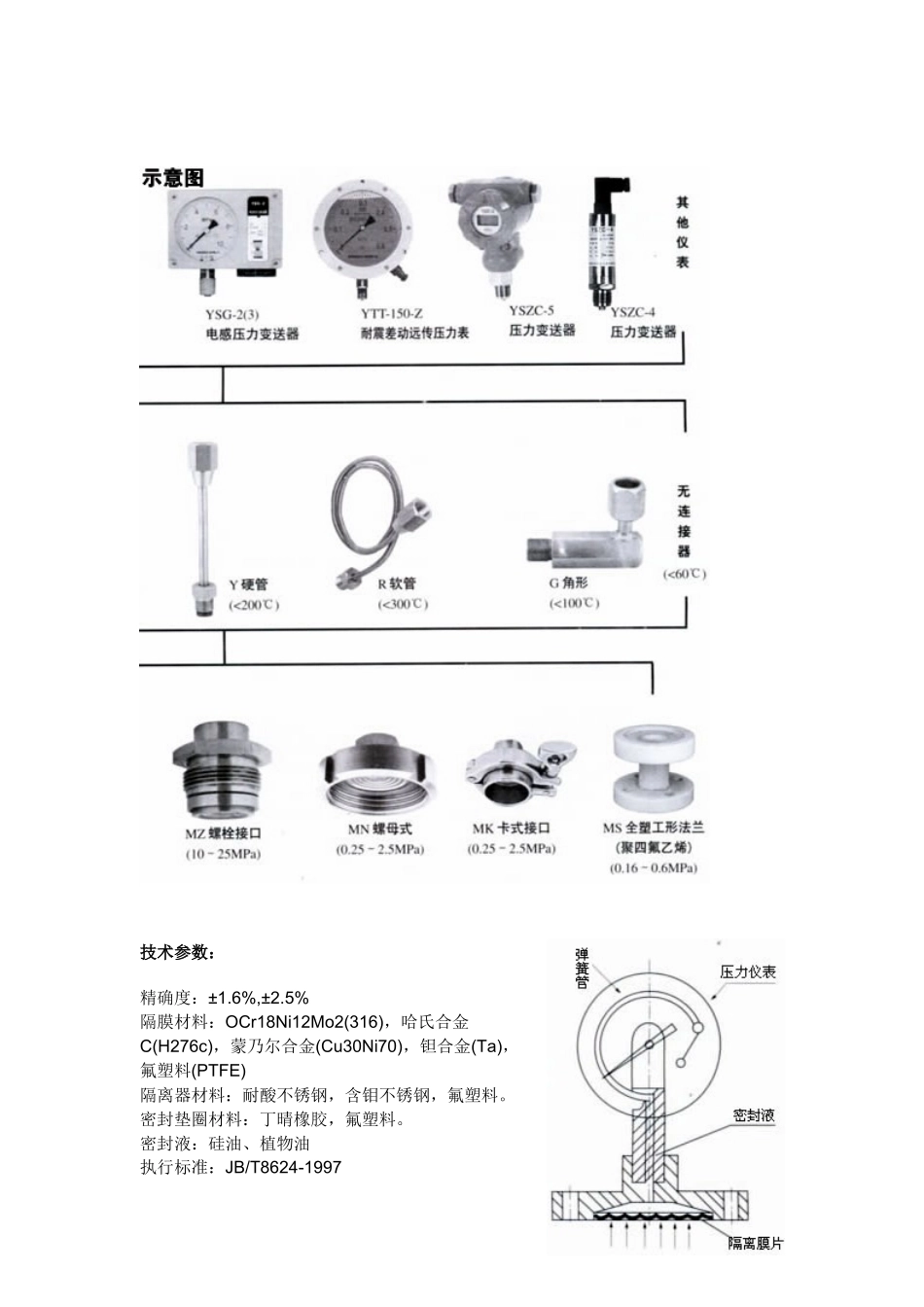

技术参数：精确度：±1.6%,±2.5%隔膜材料：OCr18Ni12Mo2(316)，哈氏合金C(H276c)，蒙乃尔合金(Cu30Ni70)，钽合金(Ta)，氟塑料(PTFE)隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料。密封垫圈材料：丁晴橡胶，氟塑料。密封液：硅油、植物油执行标准：JB/T8624-1997结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。温度影响:因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。液位差：软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。耐蚀性：隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性，可按使用条件选配隔离器，隔膜，密封垫圈的材料。关于隔离膜片部分耐蚀材料的选择腐蚀介质耐腐蚀材料锡青铜(QSn6.5-0.4)SUS316纯钽(Ta)蒙耐尔(Ni70Cu30)哈氏合(HC)聚四氟乙烯（F4）硫酸（H2SO4）V△○VVV硝酸（HNO3）╳V○╳VV盐酸（HCI）△╳○╳VV磷酸（H3PO4）VV○VVV醋酸（CH3COOH）VV○V○V烧碱（NaOH）△○△○○V纯碱（Na2CO3）○○○○VV小苏打（NaHCO3）V○○○○V氯气（CI）干：V干：V○干：VVV湿：╳湿：╳湿：╳溴（Br2）干：△湿：╳干：╳湿：△○干：○湿：╳○V氨水（NH3）╳V╳╳○V海水（30％NaCI）VV○○○V符号说明：○——最佳；△——有条件使用；V——可以使用；╳——不可以使用。本公司一般的选用材料为SUS316-0Cr17Ni12m，以上耐蚀材料选择为常温情况，对在特殊情况下耐蚀材料的选择请与我公司具体垂询。隔离器型式尺寸：螺纹接口：（ML）测量上限MPa螺纹连接DCM0.1～0.41182520×1.5(G3/8in)(G1/2in)(NPT1/2in)0.6～16872525～409227工型法兰（MG）测量上限MPa管子通径DN法兰连接螺孔LDKdBcf0.1～1.6201057558181621425115856825162142.5～420105755818162142511585682516214MLMG敞开式突面法兰（MF）仪表工作环境应无腐蚀性气体。不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。我公司也可按用户要求定制进口设备配套隔膜压力表。测量上限MPa管子通径DN法兰连接螺孔LDKdBcf0.16-1.632140100783116218401501108838163185016512510249183182.5,4.032140100783118218401501108838183185016512510249203186.33215511078312422240170125883724322501801351024726322103215511078312422240170125883726322501951451024528326可按化工部HG，国标GB及日本JIS，美国ANSI等标准制造螺栓接口（MZ）螺母接口（MN）卡式接口：MK隔膜及卡套材料：316密封圈材料：硅橡胶全塑工形法兰：MS材料：聚四氟乙烯HG20594-97测量上限MPa管子通径DN法兰连接DKdL0.16～1.62090654811251007558111.0～2.52010575561425115856514连接器型号尺寸：使用与订货须知：仪表工作环境应无腐蚀性气体。不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。我公司也可按用户要求定制进口设备配套隔膜压力表。
