人力资源-ASME培训-Lesson2材料要求VIP免费

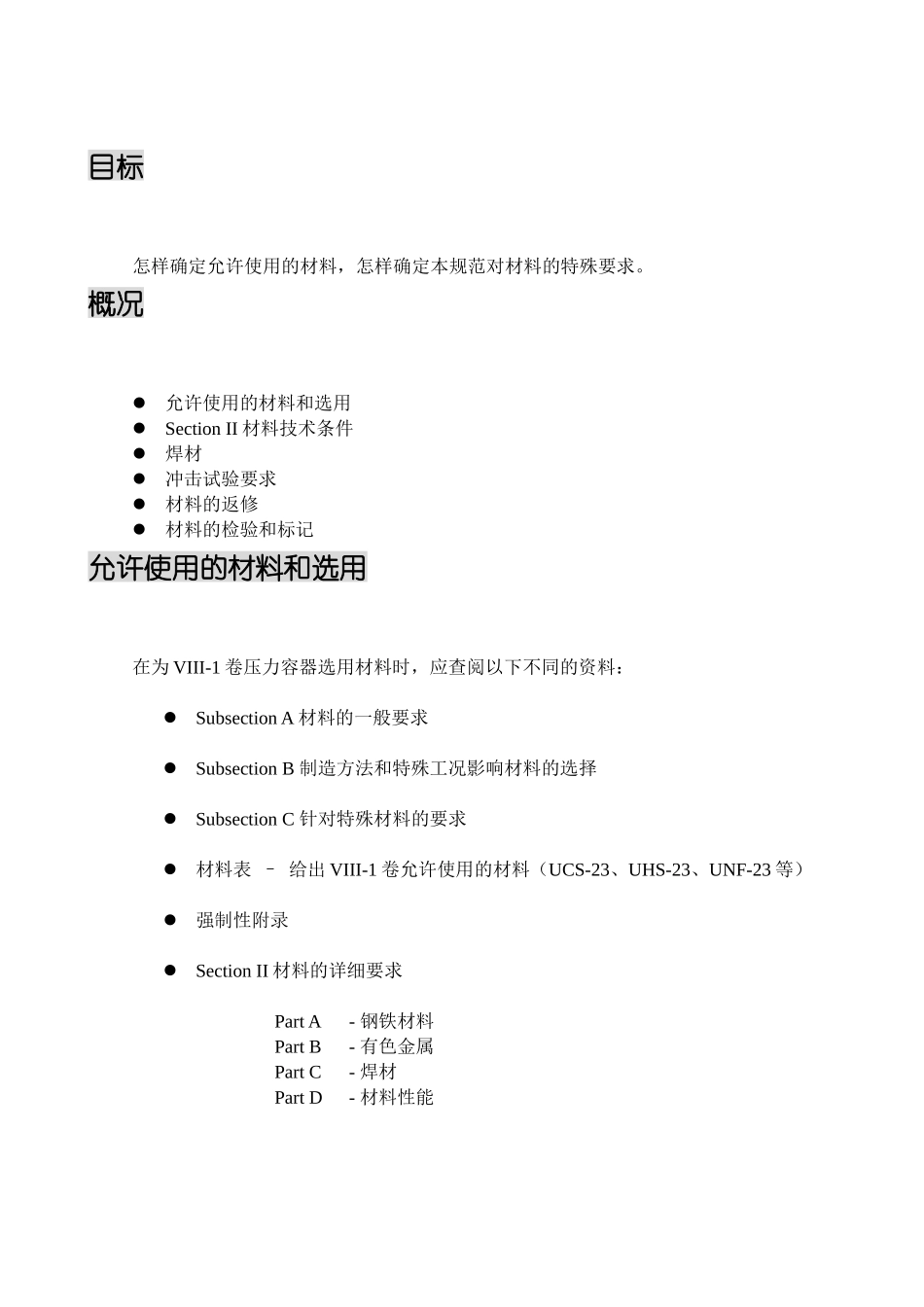

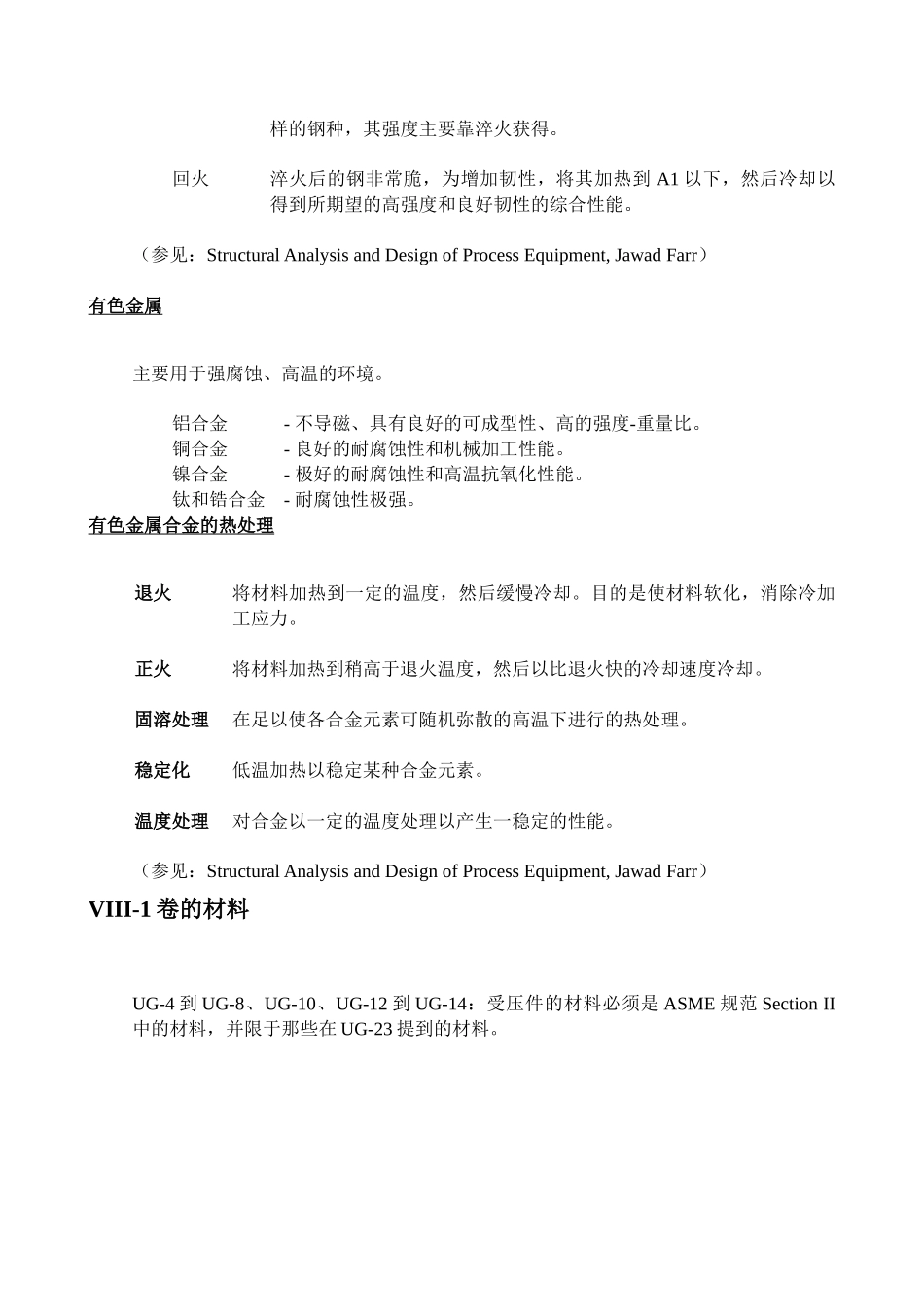

目标怎样确定允许使用的材料，怎样确定本规范对材料的特殊要求。概况允许使用的材料和选用SectionII材料技术条件焊材冲击试验要求材料的返修材料的检验和标记允许使用的材料和选用在为VIII-1卷压力容器选用材料时，应查阅以下不同的资料：SubsectionA材料的一般要求SubsectionB制造方法和特殊工况影响材料的选择SubsectionC针对特殊材料的要求材料表–给出VIII-1卷允许使用的材料（UCS-23、UHS-23、UNF-23等）强制性附录SectionII材料的详细要求PartA-钢铁材料PartB-有色金属PartC-焊材PartD-材料性能有关规范案例金属学基础金属通常划分为钢铁材料（铁>50%）和有色金属。含有一种以上元素的金属为合金。铁合金（SA-XXX）铸铁—碳>2%，非常脆，不易焊接，适合于制造复杂形状的部件。钢材—碳<2%，不脆（有韧性），较易焊接。碳钢—含硅、锰，用于较低温度。低合金钢—含铬（<10%）、钼、镍，用于高温和含氢介子。高合金钢—含铬（>10%）、钼、镍、锰，用于腐蚀、高、低温。按化学成分和性能，不锈钢可分为：马氏体不锈钢（如410）—高铬（>12%），导磁，可通过热处理改善强度和硬度。铁素体不锈钢（如405、403）—导磁，不可通过热处理来改善强度和硬度。奥氏体不锈钢（如200、300系列）—不导磁，不可通过热处理来改善强度和硬度。奥氏体/铁素体双相不锈钢（329）—高强度，比奥氏体不锈钢具有更好的耐腐蚀性。钢的热处理ASME规范产品制造中会使用到两个临界温度：下临界温度（A1）=合金开始向奥氏体转变上临界温度（A3）=合金全部转变成奥氏体正火将钢加热到A3以上大约100F，然后在静止空气中冷却。目的是使钢的组织均匀，使硬度高于钢在退火状态的硬度。退火将钢加热到A3以上大约50F，然后随炉缓慢冷却。目的是细化晶粒，使材料软化。焊后加热到A1以上的温度，目的是降低制造和焊接应力，降低热影响热处理区的硬度。淬火钢加热后的冷却速度对提高钢的硬度和强度非常重要，如SA-517这样的钢种，其强度主要靠淬火获得。回火淬火后的钢非常脆，为增加韧性，将其加热到A1以下，然后冷却以得到所期望的高强度和良好韧性的综合性能。（参见：StructuralAnalysisandDesignofProcessEquipment,JawadFarr）有色金属主要用于强腐蚀、高温的环境。铝合金-不导磁、具有良好的可成型性、高的强度-重量比。铜合金-良好的耐腐蚀性和机械加工性能。镍合金-极好的耐腐蚀性和高温抗氧化性能。钛和锆合金-耐腐蚀性极强。有色金属合金的热处理退火将材料加热到一定的温度，然后缓慢冷却。目的是使材料软化，消除冷加工应力。正火将材料加热到稍高于退火温度，然后以比退火快的冷却速度冷却。固溶处理在足以使各合金元素可随机弥散的高温下进行的热处理。稳定化低温加热以稳定某种合金元素。温度处理对合金以一定的温度处理以产生一稳定的性能。（参见：StructuralAnalysisandDesignofProcessEquipment,JawadFarr）VIII-1卷的材料UG-4到UG-8、UG-10、UG-12到UG-14：受压件的材料必须是ASME规范SectionII中的材料，并限于那些在UG-23提到的材料。例外UG-4(b)：非受压件材料仅须具有可焊性即可。UG-9：焊接材料。UG-11(a)&(c)：允许使用的ASME/ANSI标准（见规范解释VIII-77-86）。UG-13(b)：垫片仅须是可锻纲（Wroughtsteels）即可。UG-15：同牌号的可锻材料(Wroughtmaterials)已被批准作为可使用材料，但在“采购清单”中没有列入的此材料。（见规范解释VIII-1-89-194）强制性附录规定的材料。规范案例允许的材料。材料的许用应力总则对于大多数锅炉压力容器规范卷册，许用应力可在SectionIIPartD-材料性能中找到。用于：-计算所需要的厚度-与计算应力值比较SectionIIPartD所列材料顺序按合金含量递增排列：-碳钢-铬-钼钢-不锈钢在同一“公称化学成分”以内，材料的顺序按抗拉强度递增排列。-非常便于设计人员使用：合金类型、强度等级。-对于某一具体合金牌号，首先看一下技术条件，找出它的公称合金含量和抗拉强度。表1A和1B随不同的规范版本进行修改，以反映出用新的设计安全系数3.5重新计算的抗拉许用应力。VIII-1卷对于第VIII卷来说，SectionIIPartD中的表1用于VII...
