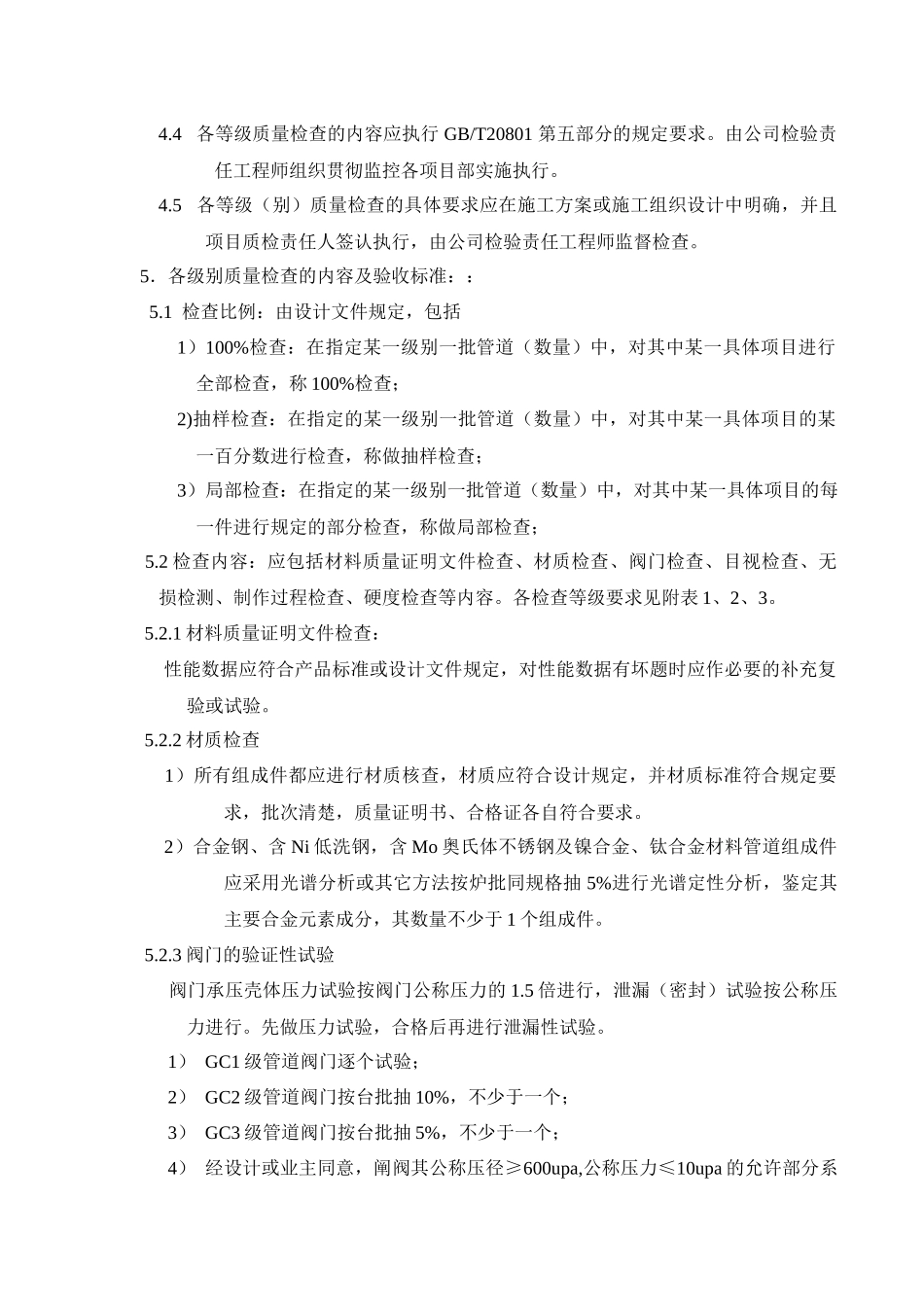

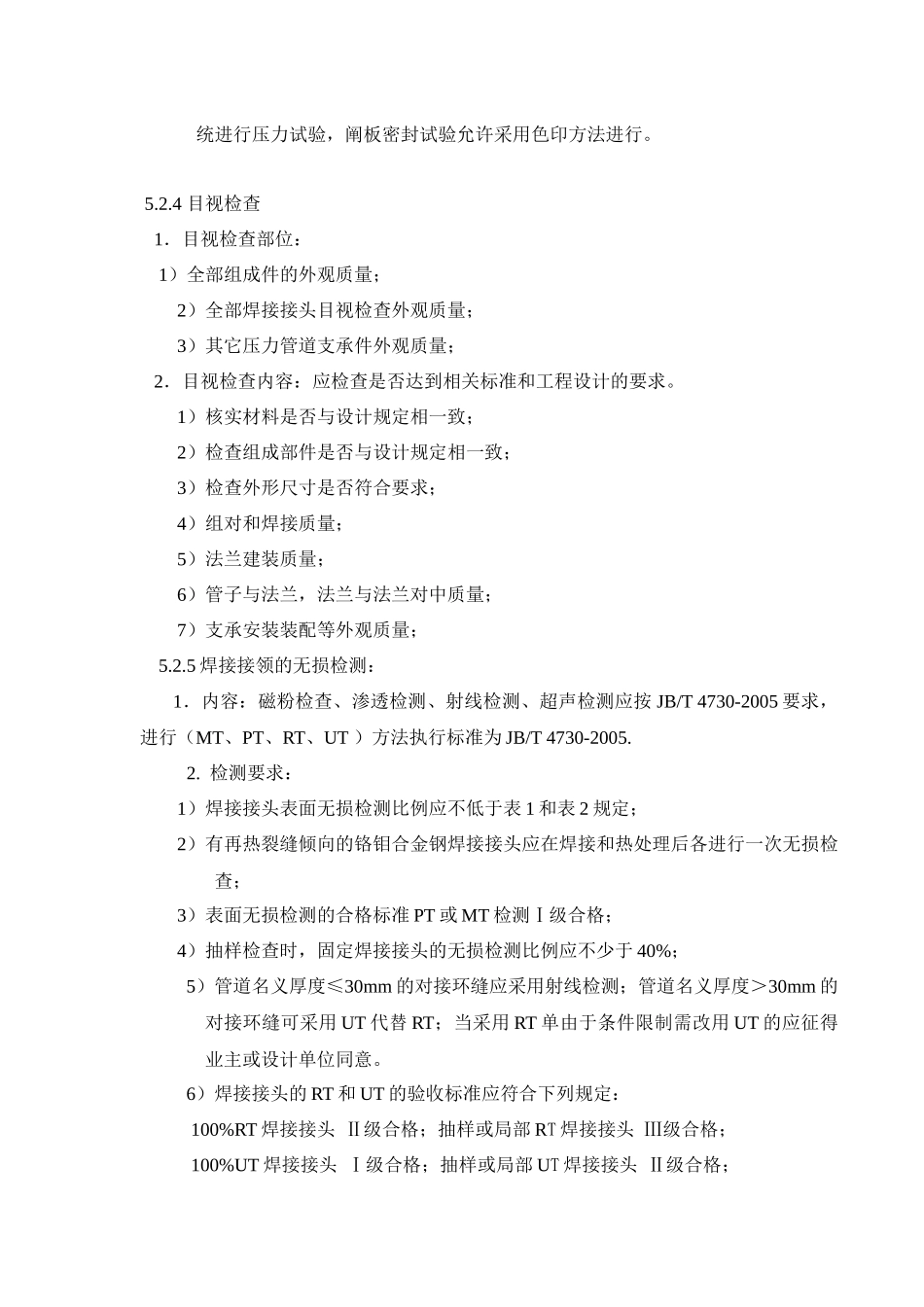

压力管道安装质量检查等级执行管理程序1、为正确全面贯彻TSGD0001-2009《压力管道安全技术监察规程---工业管道》及其指定的相关GB/T20801.1~6-2005《压力管道规范---工业管道》规定，特制定压力管道安装质量检查等级的工艺作业执行管理程序。2、职责：公司检验责任工程师负责压力管道质量检验工作的监督控制与组织管理。项目部技术负责人负责项目工程检验工作的组织措施。项目质量检验员负责按规定工程质量等级的检查内容具体贯彻执行与记录。3、适用范围：压力管道安装工程全过程质量检验。4、控制内容4.1压力管道安装质量等级的确定及其检验工艺的制定，应根据设计说明文件（书）的规定质量检查等级要求确定。质量等级分为五级（Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ）Ⅰ级最高，Ⅴ级最低。在施工方案和检验作业文件必须明确等级。4.2对各类管道级别和剧烈循环工况确定管道检查等级：1）剧烈循环工况管道检查等级应不低于Ⅱ级；2）GC1级管道的检查等级应不低于Ⅱ级；3）GC2级管道的检查等级应不低于Ⅳ级；4）GC3级管道的检查等级应不低于Ⅴ级；4.3按材料类别和公称压力确定管道检查等级：1）钛及钛合金、镍及镍合金、高铬镤钼奥氏体不锈钢管道、公称压力﹥16upa的管道质量检查等级不低于1级；2）公称压力﹥5upa的碳钢（并要求做&k试验）公称压力﹥11upa的奥氏体不锈钢管道或低温含镍刚、铬钼合金钢、双相不锈钢、铝及铝合金管道的质量检查等级应不低于Ⅱ级；3）公称压力≤5upa的碳钢管道（并要求做&k试验）、公称压力≤11upa的奥氏体不锈钢管道质量检查等级应不低于Ⅲ级；4）公称压力≤5upa的碳钢管道（不要求做&k试验）的质量检查等级应不低于Ⅳ级；（除GC3级外）4.4各等级质量检查的内容应执行GB/T20801第五部分的规定要求。由公司检验责任工程师组织贯彻监控各项目部实施执行。4.5各等级（别）质量检查的具体要求应在施工方案或施工组织设计中明确，并且项目质检责任人签认执行，由公司检验责任工程师监督检查。5．各级别质量检查的内容及验收标准：：5.1检查比例：由设计文件规定，包括1）100%检查：在指定某一级别一批管道（数量）中，对其中某一具体项目进行全部检查，称100%检查；2)抽样检查：在指定的某一级别一批管道（数量）中，对其中某一具体项目的某一百分数进行检查，称做抽样检查；3）局部检查：在指定的某一级别一批管道（数量）中，对其中某一具体项目的每一件进行规定的部分检查，称做局部检查；5.2检查内容：应包括材料质量证明文件检查、材质检查、阀门检查、目视检查、无损检测、制作过程检查、硬度检查等内容。各检查等级要求见附表1、2、3。5.2.1材料质量证明文件检查：性能数据应符合产品标准或设计文件规定，对性能数据有坏题时应作必要的补充复验或试验。5.2.2材质检查1）所有组成件都应进行材质核查，材质应符合设计规定，并材质标准符合规定要求，批次清楚，质量证明书、合格证各自符合要求。2）合金钢、含Ni低洗钢，含Mo奥氏体不锈钢及镍合金、钛合金材料管道组成件应采用光谱分析或其它方法按炉批同规格抽5%进行光谱定性分析，鉴定其主要合金元素成分，其数量不少于1个组成件。5.2.3阀门的验证性试验阀门承压壳体压力试验按阀门公称压力的1.5倍进行，泄漏（密封）试验按公称压力进行。先做压力试验，合格后再进行泄漏性试验。1）GC1级管道阀门逐个试验；2）GC2级管道阀门按台批抽10%，不少于一个；3）GC3级管道阀门按台批抽5%，不少于一个；4）经设计或业主同意，阐阀其公称压径≥600upa,公称压力≤10upa的允许部分系统进行压力试验，阐板密封试验允许采用色印方法进行。5.2.4目视检查1．目视检查部位：1）全部组成件的外观质量；2）全部焊接接头目视检查外观质量；3）其它压力管道支承件外观质量；2．目视检查内容：应检查是否达到相关标准和工程设计的要求。1）核实材料是否与设计规定相一致；2）检查组成部件是否与设计规定相一致；3）检查外形尺寸是否符合要求；4）组对和焊接质量；5）法兰建装质量；6）管子与法兰，法兰与法兰对中质量；7）支承安装装配等外观质量；5.2.5焊接接领的无损检测：1．内容：磁粉检查、渗透检测、射线检测、超声检测应按JB/T4730-20...
