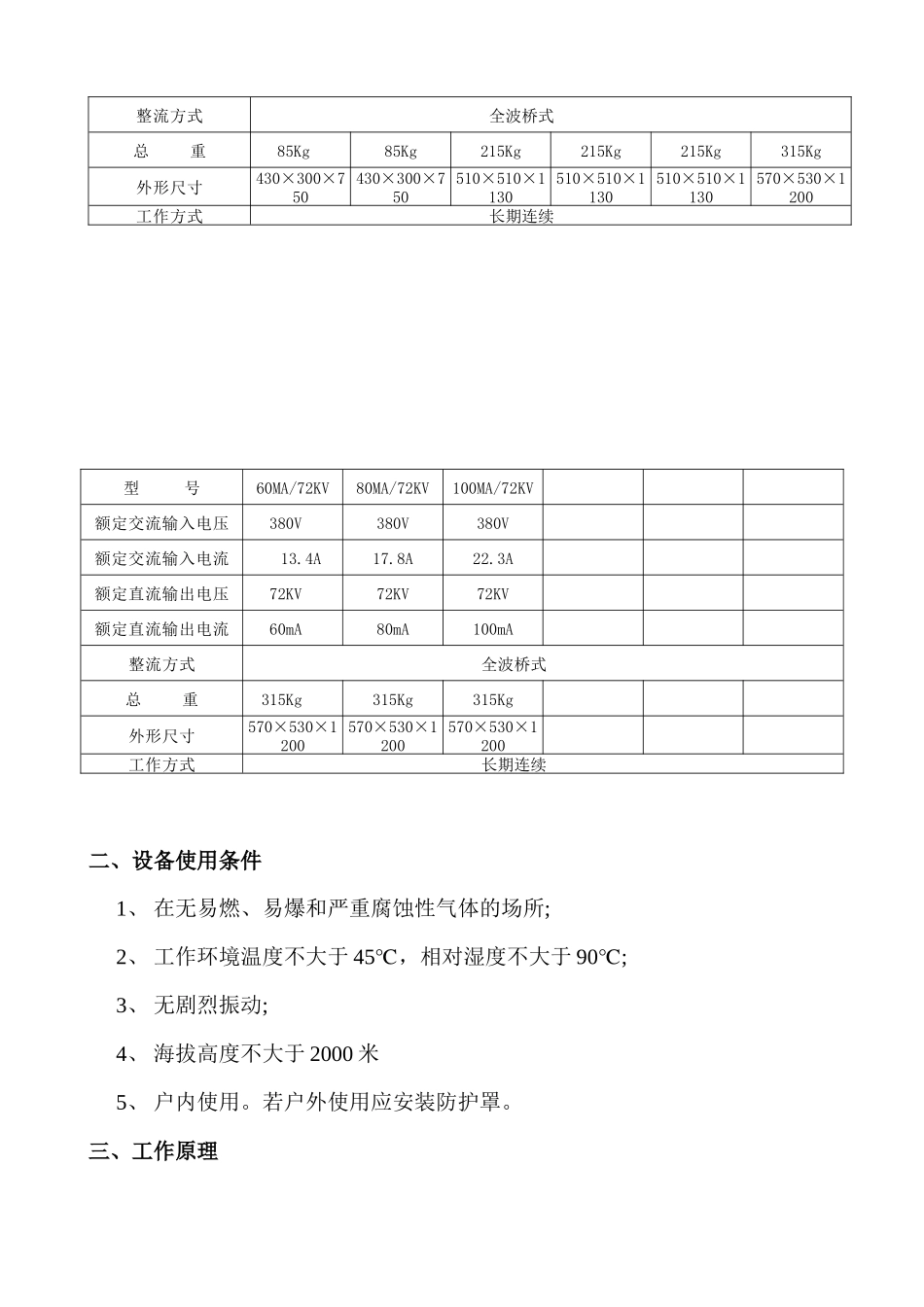

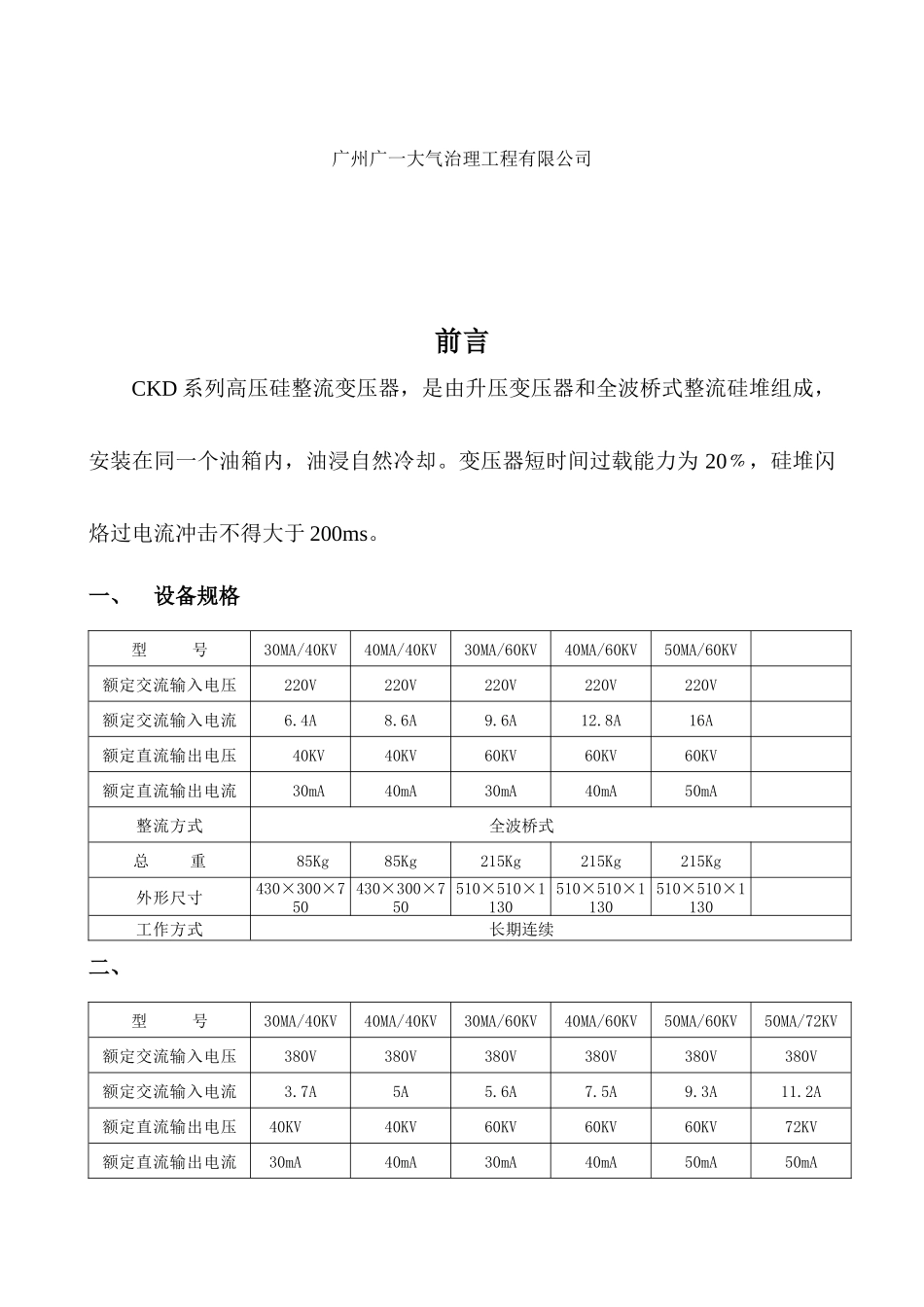

CKD系列高压整流变压器说明书广州广一大气治理工程有限公司前言CKD系列高压硅整流变压器，是由升压变压器和全波桥式整流硅堆组成，安装在同一个油箱内，油浸自然冷却。变压器短时间过载能力为20﹪，硅堆闪烙过电流冲击不得大于200ms。一、设备规格型号30MA/40KV40MA/40KV30MA/60KV40MA/60KV50MA/60KV额定交流输入电压220V220V220V220V220V额定交流输入电流6.4A8.6A9.6A12.8A16A额定直流输出电压40KV40KV60KV60KV60KV额定直流输出电流30mA40mA30mA40mA50mA整流方式全波桥式总重85Kg85Kg215Kg215Kg215Kg外形尺寸430×300×750430×300×750510×510×1130510×510×1130510×510×1130工作方式长期连续二、型号30MA/40KV40MA/40KV30MA/60KV40MA/60KV50MA/60KV50MA/72KV额定交流输入电压380V380V380V380V380V380V额定交流输入电流3.7A5A5.6A7.5A9.3A11.2A额定直流输出电压40KV40KV60KV60KV60KV72KV额定直流输出电流30mA40mA30mA40mA50mA50mA整流方式全波桥式总重85Kg85Kg215Kg215Kg215Kg315Kg外形尺寸430×300×750430×300×750510×510×1130510×510×1130510×510×1130570×530×1200工作方式长期连续型号60MA/72KV80MA/72KV100MA/72KV额定交流输入电压380V380V380V额定交流输入电流13.4A17.8A22.3A额定直流输出电压72KV72KV72KV额定直流输出电流60mA80mA100mA整流方式全波桥式总重315Kg315Kg315Kg外形尺寸570×530×1200570×530×1200570×530×1200工作方式长期连续二、设备使用条件1、在无易燃、易爆和严重腐蚀性气体的场所;2、工作环境温度不大于45℃，相对湿度不大于90;℃3、无剧烈振动;4、海拔高度不大于2000米5、户内使用。若户外使用应安装防护罩。三、工作原理高压硅整流变压器是将电源控制器输出的交流电压由高压变压器升压，经高压硅堆组成全波桥式整流，从高压瓷瓶顶端输出负极性直流高压。为限制闪烙时产生的高频高压损伤变压器，输出端应串联阻尼电阻，阻值为2.2~5.1KΩ。CKD系列变压器采用额定电压380V(或220V)电源，一次侧输入电压最大可以达到380V(或220V)。四、安装和试验1、安装前应全面检查各部件是否完整，所有接线螺钉应拧紧。2、做彻底的清洁工作，仔细擦去各部件上及连接头的尘土。3、高压整流变压器最好在除尘器附近安装，并应安装遮拦及高压警示牌。4、将阻尼电阻拧在高压绝缘子的顶部，再用高压电线或聚四氟乙烯套管高压引线接至电场阴极线接头处，切勿过度弯曲或用利器将套管碰伤。高压引线和阴极线应可靠连接。5、高压整流变压器和控制柜的接地端子都必须可靠接地，接地电阻不得大于4Ω；高压整流变压器接地端应与除尘器主体接地端直接连接，连接铜导线截面应大于4mm2。6、控制柜与高压整流变压器的二次电流、二次电压取样连线采用金属屏蔽线,参考型号为：KVVRP-2×1.5mm2.五、设备使用和调整1、高压整流变压器在安装完毕后应静置24小时，才允许通电调试。2、送给高压变压器的可调电源应由控制柜输出至变压器一次侧输入。3、必须将变压器上的mA、KV接线端及接地端与控制柜相应的接线端相连，同时将地线端子可靠接地。4、检查接线无误后，才通电调试。
