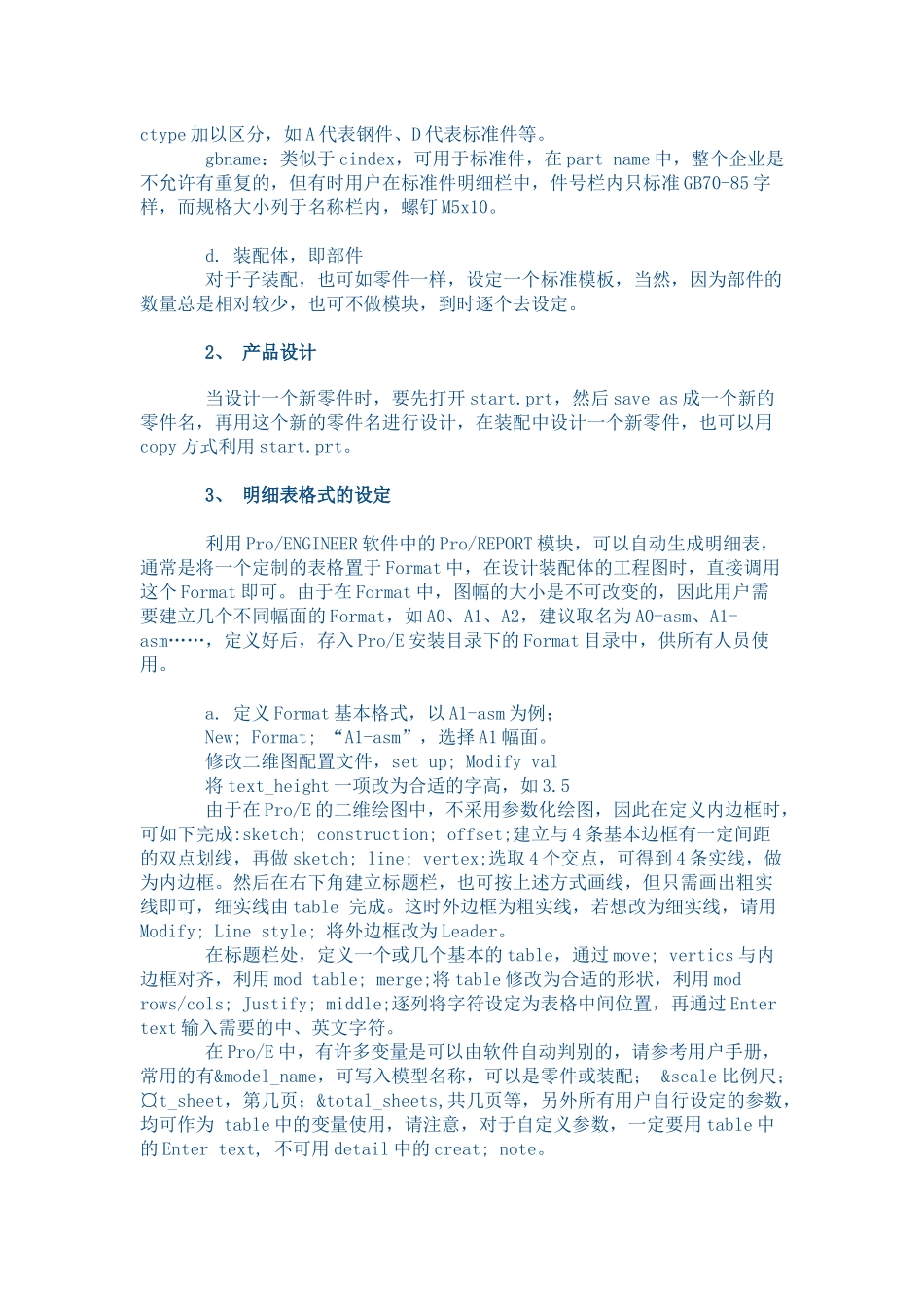

ProE环境下BOM相关技术在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。1、设计参数当用户设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行。a.为保证整个设计小组设计的一致性，并尽可能减少重复工作，建议用户预设一个标准零件模板，如start.prt，它应该只含有三个基准参考面（Datumplane）。为使将来的装配中没有太多的参考面，影响视觉效果，可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。b.设定质量信息，对于start.prt做质量计算(Info;ModelAnalysis;ModelMassProperties)。此时须给入一个密度值，对于钢件，为7.85E-6，然后加入一个Relation,cmass=mp_mass””，其中cmass即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，第三，编辑Program(Program;EditDesign)，在文件最后，应该是如下内容：MASSPROPPartstart加入此一行ENDMASSPROP编辑Program的目的是为了当零件修改后，Regenerate时，软件会重新计算质量。但此一项需要Pro/ASSEMBLY模块。如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含BOM的二维图）中，Regenerate一次。c.设定其它参数根据用户的不同需求，参数可自行设计，通常可加入下列几项：（Setup;parameter;create;string）cmat:代表材料,输入一个常用材料，如：Q-235cname:代表中文名称，输入‘基本件’cindex:代表件号，一般情况下，明细表中件号一栏，可以和零件名称（modelname）保持一致，这样可少设一个参数，但有时用户的件号用“.”或空格分成几段，以便管理，而这种命名方式在Pro/E中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由cindex参数来列示于明细表中，但这样均会有一定的副作用，就是在没有PDM的情况下，不启动Pro/E软件，操作系统检索不到件号栏。这里面的优劣，希望用户考虑。ctype：代表零部件类型，通常用户的明细表会分类，如钢件、铸铁件、非金属件或基本件、通用件、标准件等。用户需要根据自己的实际情况，用ctype加以区分，如A代表钢件、D代表标准件等。gbname：类似于cindex，可用于标准件，在partname中，整个企业是不允许有重复的，但有时用户在标准件明细栏中，件号栏内只标准GB70-85字样，而规格大小列于名称栏内，螺钉M5x10。d.装配体，即部件对于子装配，也可如零件一样，设定一个标准模板，当然，因为部件的数量总是相对较少，也可不做模块，到时逐个去设定。2、产品设计当设计一个新零件时，要先打开start.prt，然后saveas成一个新的零件名，再用这个新的零件名进行设计，在装配中设计一个新零件，也可以用copy方式利用start.prt。3、明细表格式的设定利用Pro/ENGINEER软件中的Pro/REPORT模块，可以自动生成明细表，通常是将一个定制的表格置于Format中，在设计装配体的工程图时，直接调用这个Format即可。由于在Format中，图幅的大小是不可改变的，因此用户需要建立几个不同幅面的Format，如A0、A1、A2，建议取名为A0-asm、A1-asm……，定义好后，存入Pro/E安装目录下的Format目录中，供所有人员使用。a.定义Format基本格式，以A1-asm为例；New;Format;“A1-asm”，选择A1幅面。修改二维图配置文件，setup;Modifyval将text_height一项改为合适的字高，如3.5由于在Pro/E的二维绘图中，不采用参数化绘图，因此在定义内边框时，可如下完成:sketch;construction;offset;建立与4条基本边框有一定间距的双点划线，再做sketch;line;vertex;选取4个交点，可得到4条实线，做为内边框。然后在右下角建立标题栏，也可按上述方式画线，但只需画出粗实线即可，细实线由table完成。这时外边框为粗实线，若想改为细实线，请用Modify;Linestyle;将外边框改为Leader。在标题栏处，定义一个或几个基本的table，通过move;vertics与内边框对齐，利用modtable;merge;将table修改为合适的形状，利用modrows/c...
