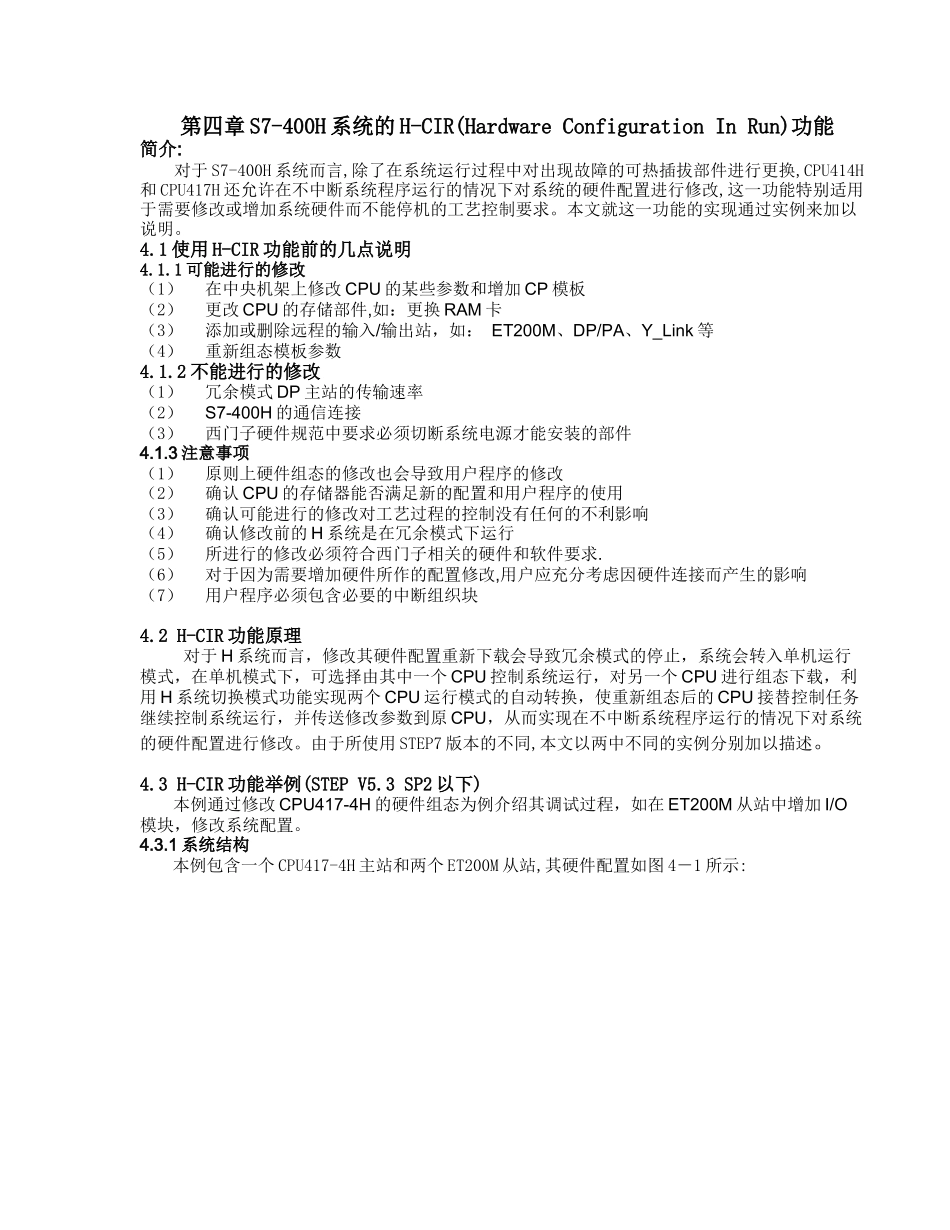

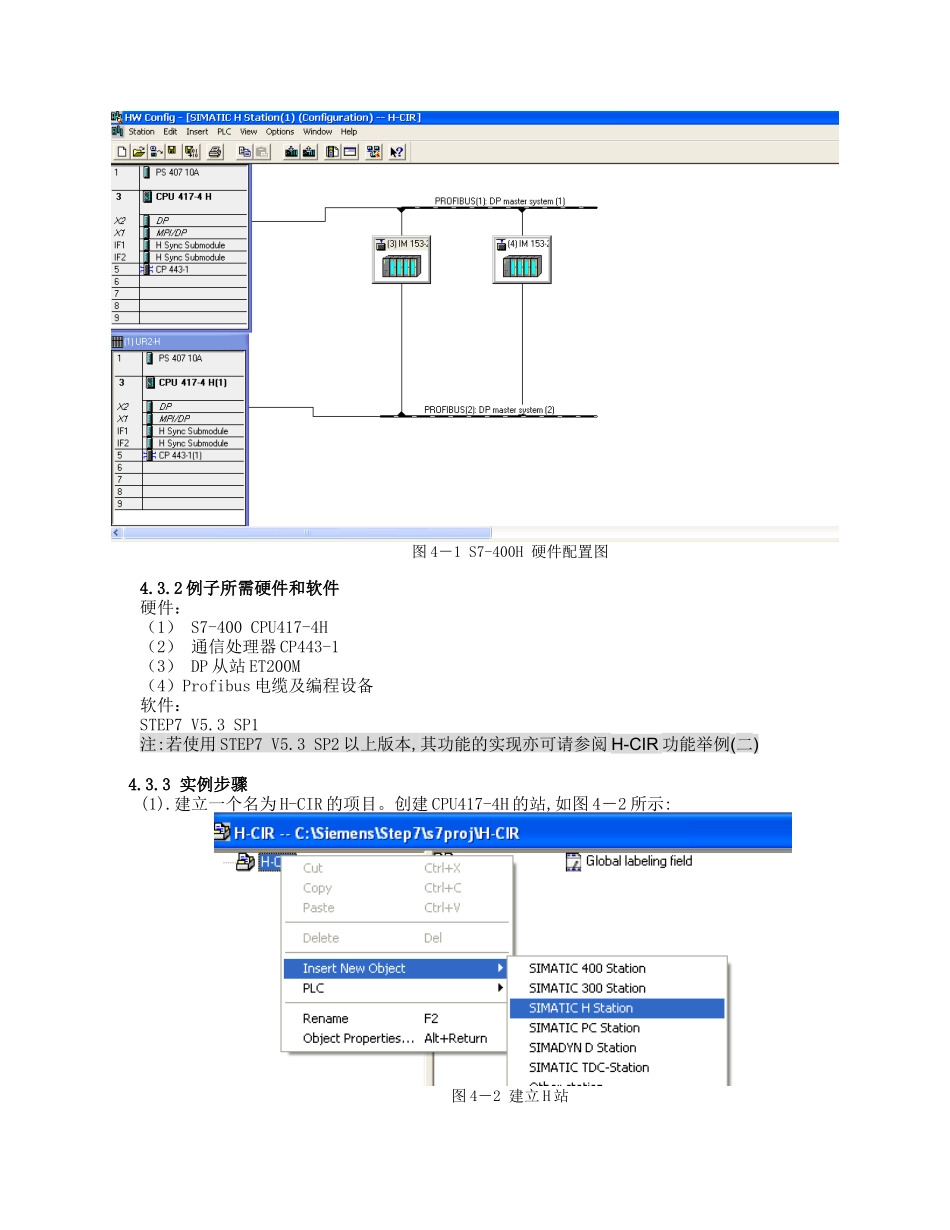

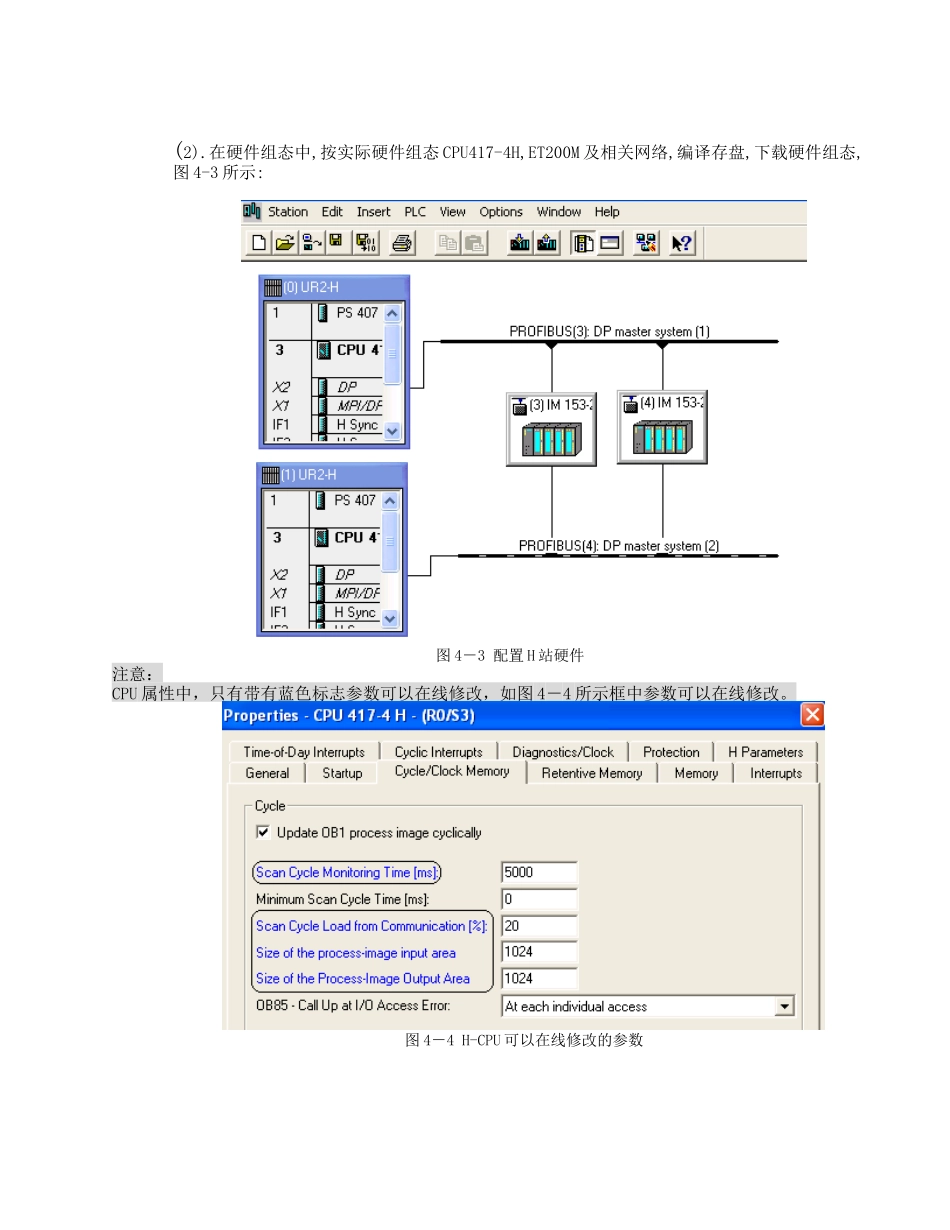

第四章S7-400H系统的H-CIR(HardwareConfigurationInRun)功能简介:对于S7-400H系统而言,除了在系统运行过程中对出现故障的可热插拔部件进行更换,CPU414H和CPU417H还允许在不中断系统程序运行的情况下对系统的硬件配置进行修改,这一功能特别适用于需要修改或增加系统硬件而不能停机的工艺控制要求。本文就这一功能的实现通过实例来加以说明。4.1使用H-CIR功能前的几点说明4.1.1可能进行的修改（1）在中央机架上修改CPU的某些参数和增加CP模板（2）更改CPU的存储部件,如：更换RAM卡（3）添加或删除远程的输入/输出站，如：ET200M、DP/PA、Y_Link等（4）重新组态模板参数4.1.2不能进行的修改（1）冗余模式DP主站的传输速率（2）S7-400H的通信连接（3）西门子硬件规范中要求必须切断系统电源才能安装的部件4.1.3注意事项（1）原则上硬件组态的修改也会导致用户程序的修改（2）确认CPU的存储器能否满足新的配置和用户程序的使用（3）确认可能进行的修改对工艺过程的控制没有任何的不利影响（4）确认修改前的H系统是在冗余模式下运行（5）所进行的修改必须符合西门子相关的硬件和软件要求.（6）对于因为需要增加硬件所作的配置修改,用户应充分考虑因硬件连接而产生的影响（7）用户程序必须包含必要的中断组织块4.2H-CIR功能原理对于H系统而言，修改其硬件配置重新下载会导致冗余模式的停止，系统会转入单机运行模式，在单机模式下，可选择由其中一个CPU控制系统运行，对另一个CPU进行组态下载，利用H系统切换模式功能实现两个CPU运行模式的自动转换，使重新组态后的CPU接替控制任务继续控制系统运行，并传送修改参数到原CPU，从而实现在不中断系统程序运行的情况下对系统的硬件配置进行修改。由于所使用STEP7版本的不同,本文以两中不同的实例分别加以描述。4.3H-CIR功能举例(STEPV5.3SP2以下)本例通过修改CPU417-4H的硬件组态为例介绍其调试过程，如在ET200M从站中增加I/O模块，修改系统配置。4.3.1系统结构本例包含一个CPU417-4H主站和两个ET200M从站,其硬件配置如图4－1所示:图4－1S7-400H硬件配置图4.3.2例子所需硬件和软件硬件：（1）S7-400CPU417-4H（2）通信处理器CP443-1（3）DP从站ET200M（4）Profibus电缆及编程设备软件：STEP7V5.3SP1注:若使用STEP7V5.3SP2以上版本,其功能的实现亦可请参阅H-CIR功能举例(二)4.3.3实例步骤(1).建立一个名为H-CIR的项目。创建CPU417-4H的站,如图4－2所示:图4－2建立H站(2).在硬件组态中,按实际硬件组态CPU417-4H,ET200M及相关网络,编译存盘,下载硬件组态,图4-3所示:图4－3配置H站硬件注意：CPU属性中，只有带有蓝色标志参数可以在线修改，如图4－4所示框中参数可以在线修改。图4－4H-CPU可以在线修改的参数（3）在Blocks下添加相关的OB块，OB70、72、73、80、81、82、83、84、85、86、87、121、122，在更换硬件和修改参数时不会导致停机。（4）编辑用户程序并下载，使CPU417-4H运行在冗余模式下。（5）更改硬件，例如在ET200M中增加I/O模块，编译存盘。（6）在“SimaticManager”下选上“CPU417-4H”，点击PLC菜单栏下的“Diagnostic/Setting>OperatingMode…，”如图4－5所示：图4－5选择操作模式（7）.选择处于“Standby”模式下的CPU417-4H(1)，点击“Stop”命令，如图4－6所示：图4－6停止备份底CPU(8).系统处于单机运行模式（SoloMode），如图4－7所示：图4－7H系统的SOLO模式（9）.在硬件组态中选择已处于停止状态的CPU417-4H(1)下载，如图4－8所示：图4－8下载组态信息到处于停止模式的CPU中（10）.下载完成后，在“SimaticManager”下选上CPU417-4H，点击PLC菜单栏下的“Diagnostic/Setting>OperatingMode…,”进入操作模式选择界面。（11）.选择“HSystem”,点击“Switchto…”命令，如图4－9所示：图4－9选择Switchto操作（12）.选择“alteredconfiguration”，点击“Switch”命令，弹出切换界面如图4－10所示：图4－10Switcht界面（13）.点击“Switch”键后弹出提示框，在确认不会因为错误造成危险后，点击“OK”键进行CPU切换操作。（14）.系统执行Switch功能，master和Standby的CPU相互切换，原先的masterCPU切换为StandbyCPU并处于...
