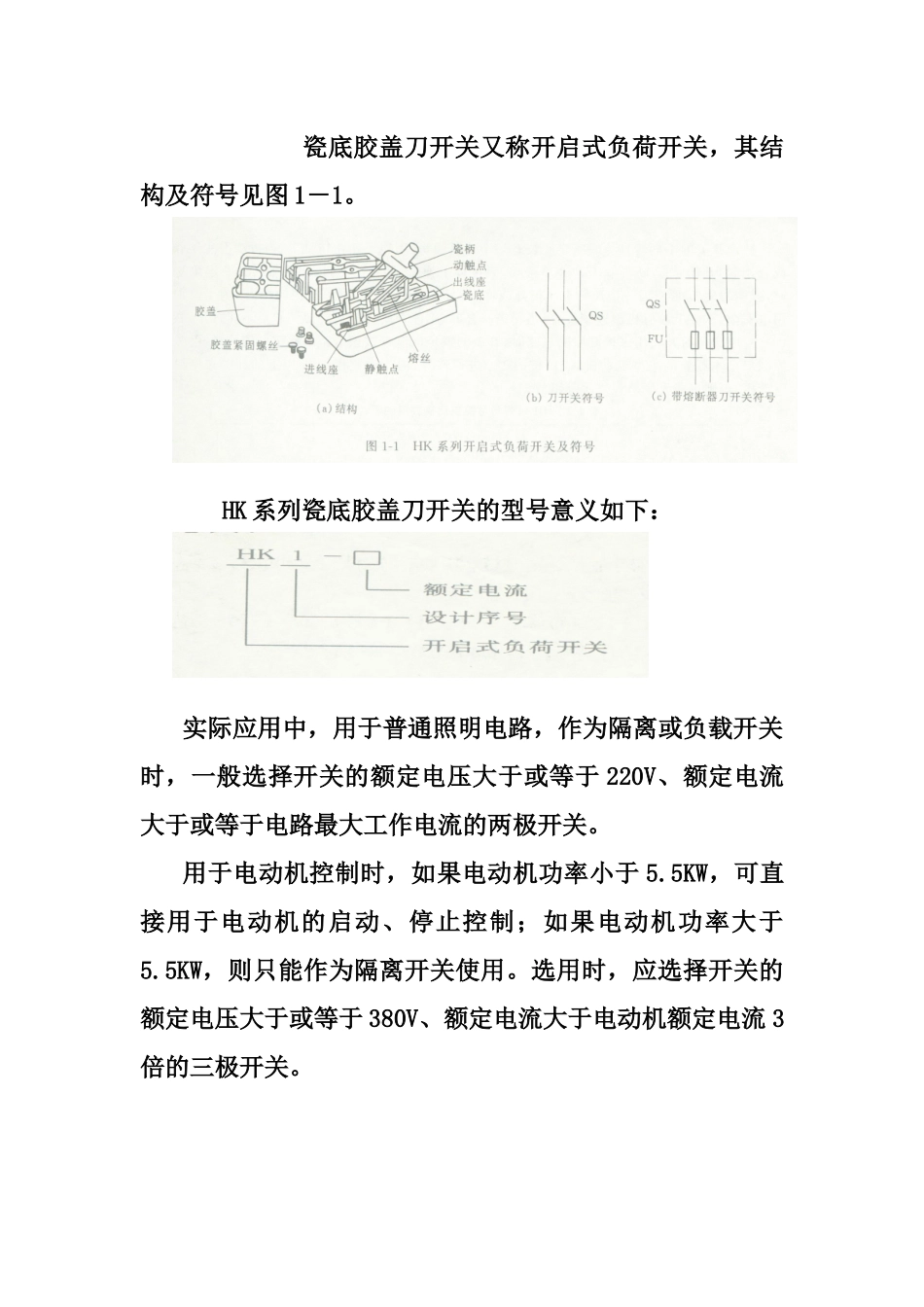

常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。1低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。它们的作用主要是实现对电路进行接通或断开的控制。多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。1.1刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。刀开关又可分为两极和三极两种。两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。HH系列铁壳开关的型号意义如下：1.2组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。普通型的组合开关,可以用于各种低压配电设备中,不频繁地接通和切断电路,如用于交流电压380V以下或直流220V以下的电路中。作为电源引入开关,可用来控制5kW以下小容量电动机的启动、停车和正反转,也可以作为机床照明电路的控制开关。当用于电动机控制时，其启动、停止的操作频率应小于（15～20）次/时；用于控制电动机正反转时,必须使电动机先经过完全停止的位置,然后才能接通反向运转电路，否则会因为反转启动电流较大而损坏开关（1）用于控制三相线路通断的转换开关。图4.3为一用于接通和断开三相异步电动机的转换开关的结构示意图。胶木盒内装有一个可转动的公共轴，轴上装有多个触片，这些可随轴转动的触片称动触片。胶木盒内还装有与动触片数目相同的静触片。这些静触片由接线柱与外电路相连。手柄只有两个定位位置：水平位置和垂直位置，由凸轮定位。当转动手柄至水平位置时，静触片与动触片断开（即X1与C1，X2与C2、X3与C3断开），电动机停车。当转动手柄至垂直位置时，动触片就插入到相应的静触片中，使三相电路同时接通（即X1与C1、X2与C2、X3与C3接通）。电动机启动。（2）用于控制三相异步电动机正反转的转换开关图4.4是用于控制三相异步电动机正反转的转换开关结构示意图和触点动断表。图中X1、X2、X3分别为电源引线，C1、C2、C3，分别接电动机接线端。转换开关手柄有三个定位位置。在不同位置时接通不同的电路，动断表（图4.4(d)）中的符合“X”表示相应的触点接通，空格则表示相应的触点断开。当开关手柄转到位置“0”时，动触点不与任何静触点接触，整个电源断开，见图4.4（a）。当开关手柄转到位置“I”时，X1、X2、X3，分别与C1、C2、C3，相接通。见图4.4（b），电动正转。当开关手柄转到位置“II”时，X1、X2、X3则分别与C1、C2、C3相接，此时两相电源线对调，电动机反转，见图4.4（c）。在电动机不频繁起停且电动机容量不大的情况下，可采用这种转换开关方便地实现电动机的正反转控制。（3）万能转换开关另外，还一种多档的转换开关，它的触点较多，手柄常有几个定位位置；它能同时接...
