人力资源-9-20五院-消防安装工程施工方案(防排烟)VIP免费

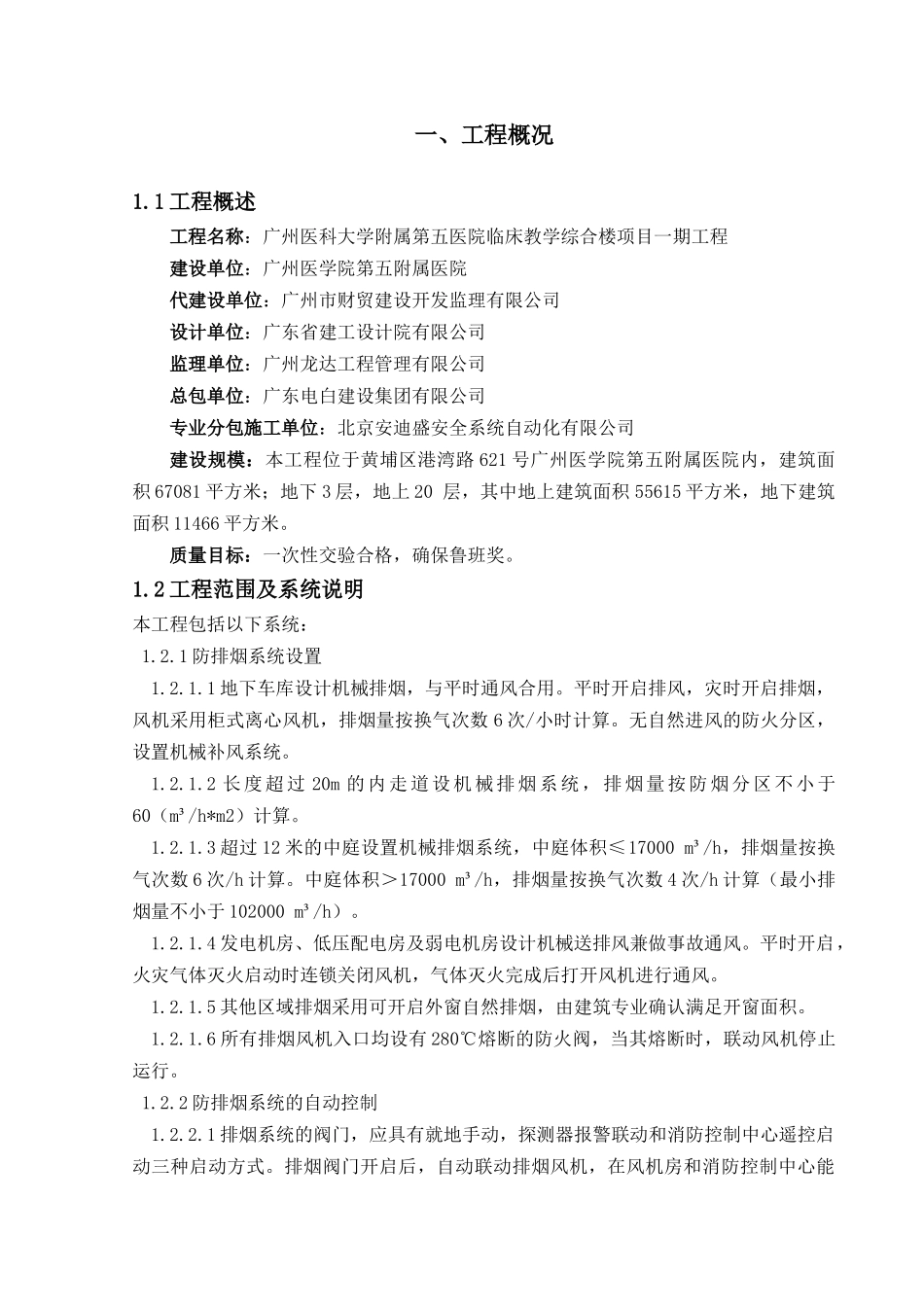

人力资源-9-20五院-消防安装工程施工方案(防排烟)_第1页
1/38
人力资源-9-20五院-消防安装工程施工方案(防排烟)_第2页
2/38
人力资源-9-20五院-消防安装工程施工方案(防排烟)_第3页
3/38
一、工程概况1.1工程概述工程名称:广州医科大学附属第五医院临床教学综合楼项目一期工程建设单位:广州医学院第五附属医院代建设单位:广州市财贸建设开发监理有限公司设计单位:广东省建工设计院有限公司监理单位:广州龙达工程管理有限公司总包单位:广东电白建设集团有限公司专业分包施工单位:北京安迪盛安全系统自动化有限公司建设规模:本工程位于黄埔区港湾路621号广州医学院第五附属医院内,建筑面积67081平方米;地下3层,地上20层,其中地上建筑面积55615平方米,地下建筑面积11466平方米。质量目标:一次性交验合格,确保鲁班奖。1.2工程范围及系统说明本工程包括以下系统:1.2.1防排烟系统设置1.2.1.1地下车库设计机械排烟,与平时通风合用。平时开启排风,灾时开启排烟,风机采用柜式离心风机,排烟量按换气次数6次/小时计算。无自然进风的防火分区,设置机械补风系统。1.2.1.2长度超过20m的内走道设机械排烟系统,排烟量按防烟分区不小于60(m³/h*m2)计算。1.2.1.3超过12米的中庭设置机械排烟系统,中庭体积≤17000m³/h,排烟量按换气次数6次/h计算。中庭体积>17000m³/h,排烟量按换气次数4次/h计算(最小排烟量不小于102000m³/h)。1.2.1.4发电机房、低压配电房及弱电机房设计机械送排风兼做事故通风。平时开启,火灾气体灭火启动时连锁关闭风机,气体灭火完成后打开风机进行通风。1.2.1.5其他区域排烟采用可开启外窗自然排烟,由建筑专业确认满足开窗面积。1.2.1.6所有排烟风机入口均设有280℃熔断的防火阀,当其熔断时,联动风机停止运行。1.2.2防排烟系统的自动控制1.2.2.1排烟系统的阀门,应具有就地手动,探测器报警联动和消防控制中心遥控启动三种启动方式。排烟阀门开启后,自动联动排烟风机,在风机房和消防控制中心能控制排烟风机的启动和停机。上述防排烟风机的状态信号及排烟阀信号均可反馈到消防控制中心。1.2.2.2前室正压送风系统:火灾时开启加压送风机的前室内电动正压送风口,同时关闭其他通风设备系统的所有风机。1.2.2.3防烟疏散楼梯间正压送风系统:火灾时开启加压送风机。1.2.2.4排烟系统:火灾时烟感控制开启进风、排烟风机。1.2.2.5排烟风机的进口处装设280℃排烟防火阀与风机联锁,即防火阀关闭时风机停止运转。1.2.2.6手动及自动开启的排烟口与风机联锁。1.2.3防火阀1.2.3.1以下部位通风管道需装设防火阀,动作温度为70℃:各楼层的新风管、排风管与管井的连接处;管道穿越防火分区处;穿过空调机房及重要的或火灾危险性大的房间隔墙与楼板处;穿越变形缝处的两侧。新、排风机的进出口处设置70℃的防火阀需带信号输出装置并与风机联锁。1.2.3.2排烟风机的进口处需装设防火排烟阀,动作温度为280℃。共用竖井的排烟、排风风机出口处设止回阀或电动密闭阀,其它层火灾时,防止烟火串入本层。1.2.3.3电气设备房、柴油发电机房、储油间风机入口处设置电动防火阀,该区域风管穿房间隔墙处设置电动防火阀。平时打开,火灾气体灭火时自动关闭,气体灭火完成后自动打开排风。1.2.4通风防排烟系统管材的选用1.2.4.1风管除注明外,均采用镀锌钢板,咬口制作,角钢法兰连接,中间加垫橡胶板(厚度4mm),风口采用铝合金风口,连接风机的软接头采用不燃材料。1.2.4.2机械排烟管道风速,金属管道不大于20m/s,土建风道不大于15m/s,排烟口风速小于10m/s。加压送风口风速小于7m/s。1.2.4.3防排烟风机和防火阀等选用消防部门认证产品。1.3工程特点1.3.1施工技术、质量要求高本工程是大型的医院综合楼项目,内部设施完备,建筑、安装、装修、施工均要求达到高质量,保证建筑设施使用的可靠性、安全性。因此消防专业必须与给排水、电气、空调、土建等其他专业工种协调配合,以保证建筑、安装、装修三者的整体美观和协调。1.3.2工程施工配合面广、量大、时间短给排水、电气、消防、通风等专业有大量的管线、电缆、灯位盒(箱)、喷头及风管、送风散流器设置在天花内,因此设备安装专业必须紧密配合建筑装修工作进行,安装前应各专业图纸会审,综合管线平衡确定各专业具体安装标高后实施。工程施工过程中,本着小管让大管,有压管让无压管,水管让风管的...
