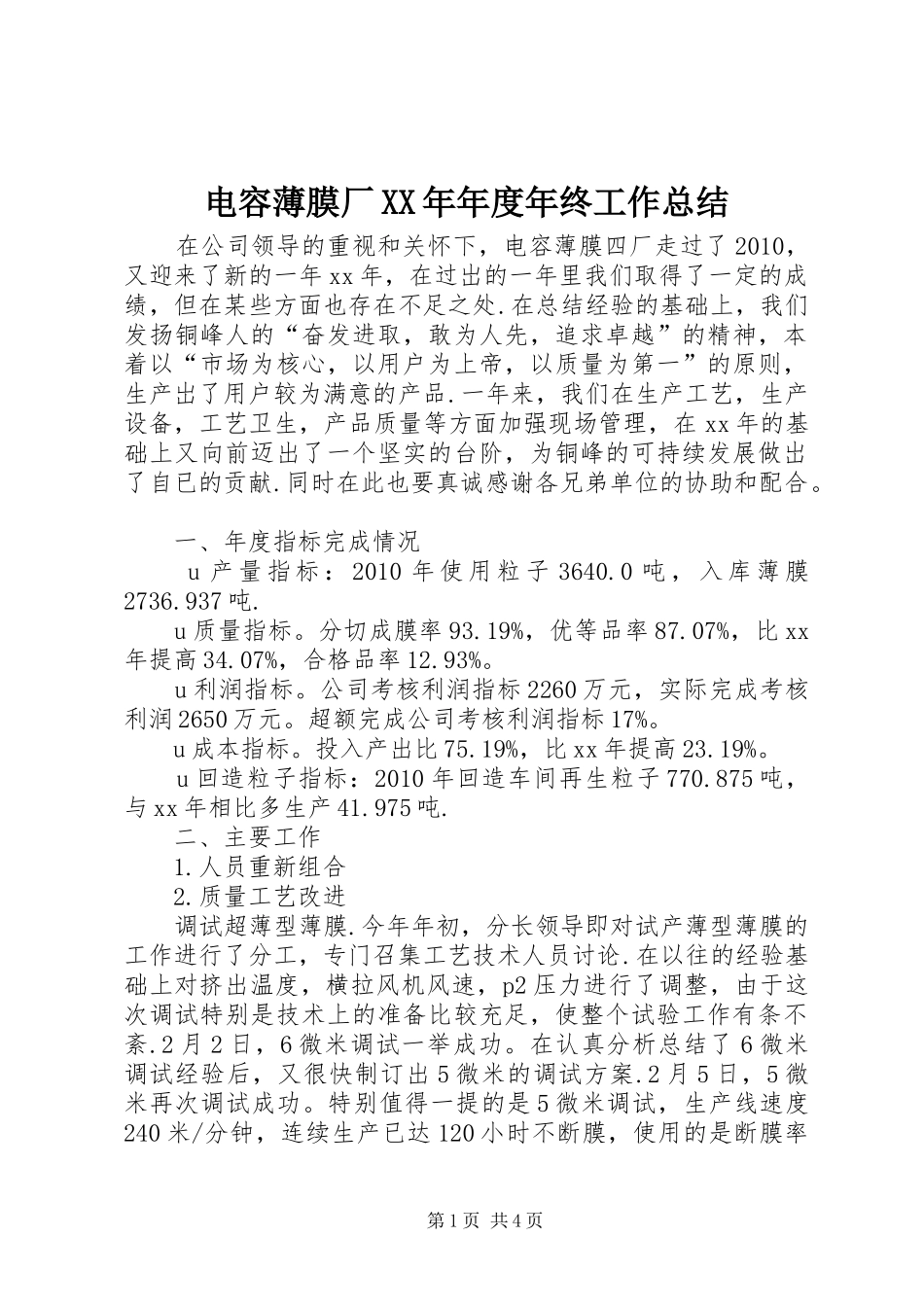

电容薄膜厂XX年年度年终工作总结VIP免费

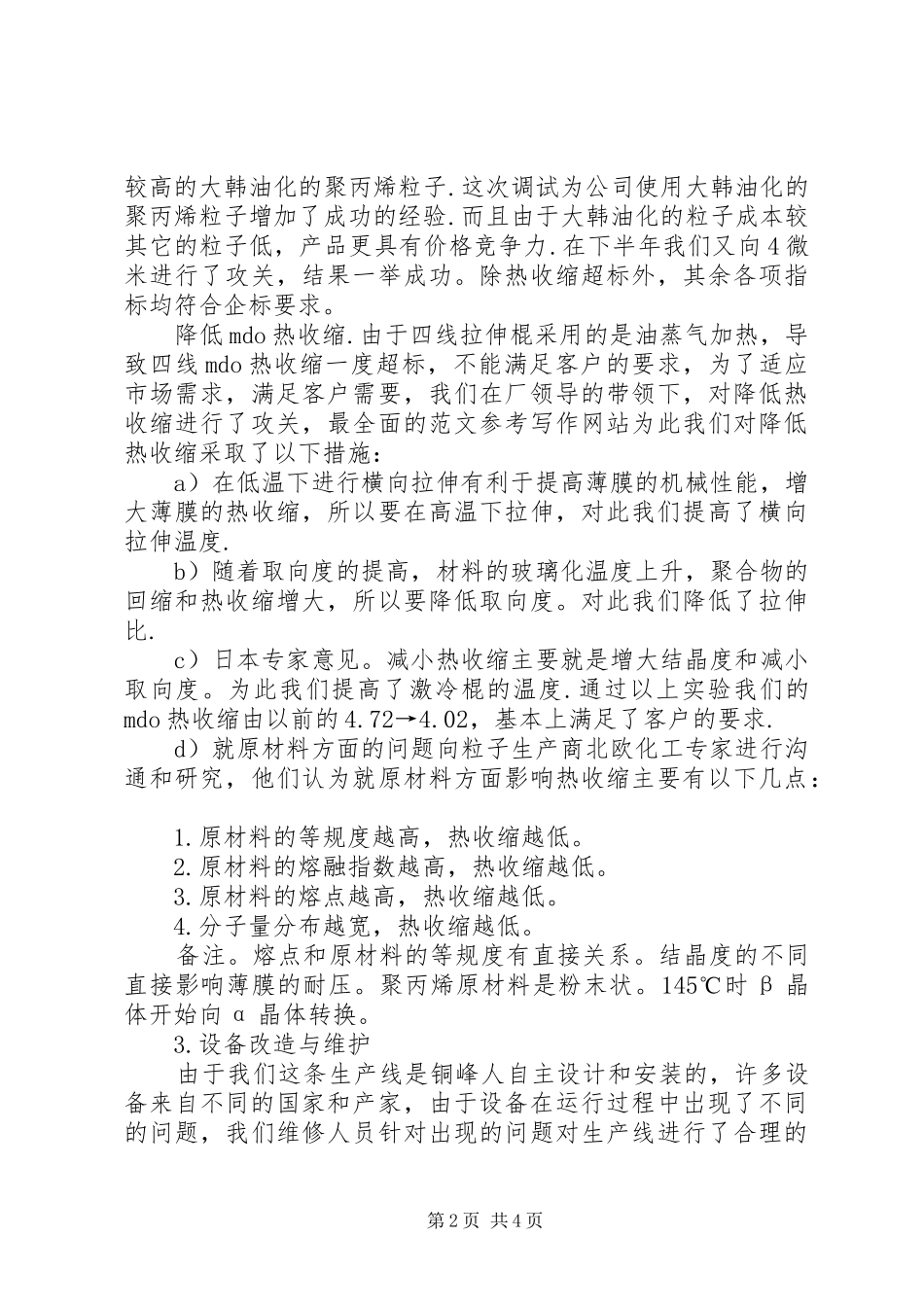

电容薄膜厂XX年年度年终工作总结在公司领导的重视和关怀下，电容薄膜四厂走过了2010，又迎来了新的一年xx年，在过岀的一年里我们取得了一定的成绩，但在某些方面也存在不足之处.在总结经验的基础上，我们发扬铜峰人的“奋发进取，敢为人先，追求卓越”的精神，本着以“市场为核心，以用户为上帝，以质量为第一”的原则，生产岀了用户较为满意的产品.一年来，我们在生产工艺，生产设备，工艺卫生，产品质量等方面加强现场管理，在xx年的基础上又向前迈出了一个坚实的台阶，为铜峰的可持续发展做岀了自已的贡献.同时在此也要真诚感谢各兄弟单位的协助和配合。一、年度指标完成情况u产量指标：2010年使用粒子3640.0吨，入库薄膜2736.937吨.u质量指标。分切成膜率93.19%，优等品率87.07%，比xx年提高34.07%，合格品率12.93%。u利润指标。公司考核利润指标2260万元，实际完成考核利润2650万元。超额完成公司考核利润指标17%。u成本指标。投入产出比75.19%，比xx年提高23.19%。u回造粒子指标：2010年回造车间再生粒子770.875吨，与xx年相比多生产41.975吨.二、主要工作1.人员重新组合2.质量工艺改进调试超薄型薄膜.今年年初，分长领导即对试产薄型薄膜的工作进行了分工，专门召集工艺技术人员讨论.在以往的经验基础上对挤出温度，横拉风机风速，p2压力进行了调整，由于这次调试特别是技术上的准备比较充足，使整个试验工作有条不紊.2月2日，6微米调试一举成功。在认真分析总结了6微米调试经验后，又很快制订出5微米的调试方案.2月5日，5微米再次调试成功。特别值得一提的是5微米调试，生产线速度240米/分钟，连续生产已达120小时不断膜，使用的是断膜率第1页共4页较高的大韩油化的聚丙烯粒子.这次调试为公司使用大韩油化的聚丙烯粒子增加了成功的经验.而且由于大韩油化的粒子成本较其它的粒子低，产品更具有价格竞争力.在下半年我们又向4微米进行了攻关，结果一举成功。除热收缩超标外，其余各项指标均符合企标要求。降低mdo热收缩.由于四线拉伸棍采用的是油蒸气加热，导致四线mdo热收缩一度超标，不能满足客户的要求，为了适应市场需求，满足客户需要，我们在厂领导的带领下，对降低热收缩进行了攻关，最全面的范文参考写作网站为此我们对降低热收缩采取了以下措施：a）在低温下进行横向拉伸有利于提高薄膜的机械性能，增大薄膜的热收缩，所以要在高温下拉伸，对此我们提高了横向拉伸温度.b）随着取向度的提高，材料的玻璃化温度上升，聚合物的回缩和热收缩增大，所以要降低取向度。对此我们降低了拉伸比.c）日本专家意见。减小热收缩主要就是增大结晶度和减小取向度。为此我们提高了激冷棍的温度.通过以上实验我们的mdo热收缩由以前的4.72→4.02，基本上满足了客户的要求.d）就原材料方面的问题向粒子生产商北欧化工专家进行沟通和研究，他们认为就原材料方面影响热收缩主要有以下几点：1.原材料的等规度越高，热收缩越低。2.原材料的熔融指数越高，热收缩越低。3.原材料的熔点越高，热收缩越低。4.分子量分布越宽，热收缩越低。备注。熔点和原材料的等规度有直接关系。结晶度的不同直接影响薄膜的耐压。聚丙烯原材料是粉末状。145℃时β晶体开始向α晶体转换。3.设备改造与维护由于我们这条生产线是铜峰人自主设计和安装的，许多设备来自不同的国家和产家，由于设备在运行过程中岀现了不同的问题，我们维修人员针对出现的问题对生产线进行了合理的第2页共4页改造，具体如下;主过虑器筒体增加保温系统，使融体得到恒温。对厚片两吹边风管进行改造范文写作，使吹边风管上下左右随意可调，每次开机节约了大量的调吹边时间，避免了原料浪费.横拉断膜容易将膜带入链夹，导致横拉不易成膜，针对此问题，技术人员经过几次攻关，最后决定对断膜吹风管进行改造，并且加大了吹风气压，使风管的气直接吹倒链夹的夹缝里，而且对链夹护罩进行了技术改造，由以前的固定式护罩改成了活动式护罩，通过几个月的运行，基本上解决了薄膜断膜后带进护罩的问题。更进一步地保证了生产线的稳定运行。存在的问题1、农村低保家庭劳动力对办理援助证热情不高，至今只有3人来申请，能否请村专职联系员上门做做工...
