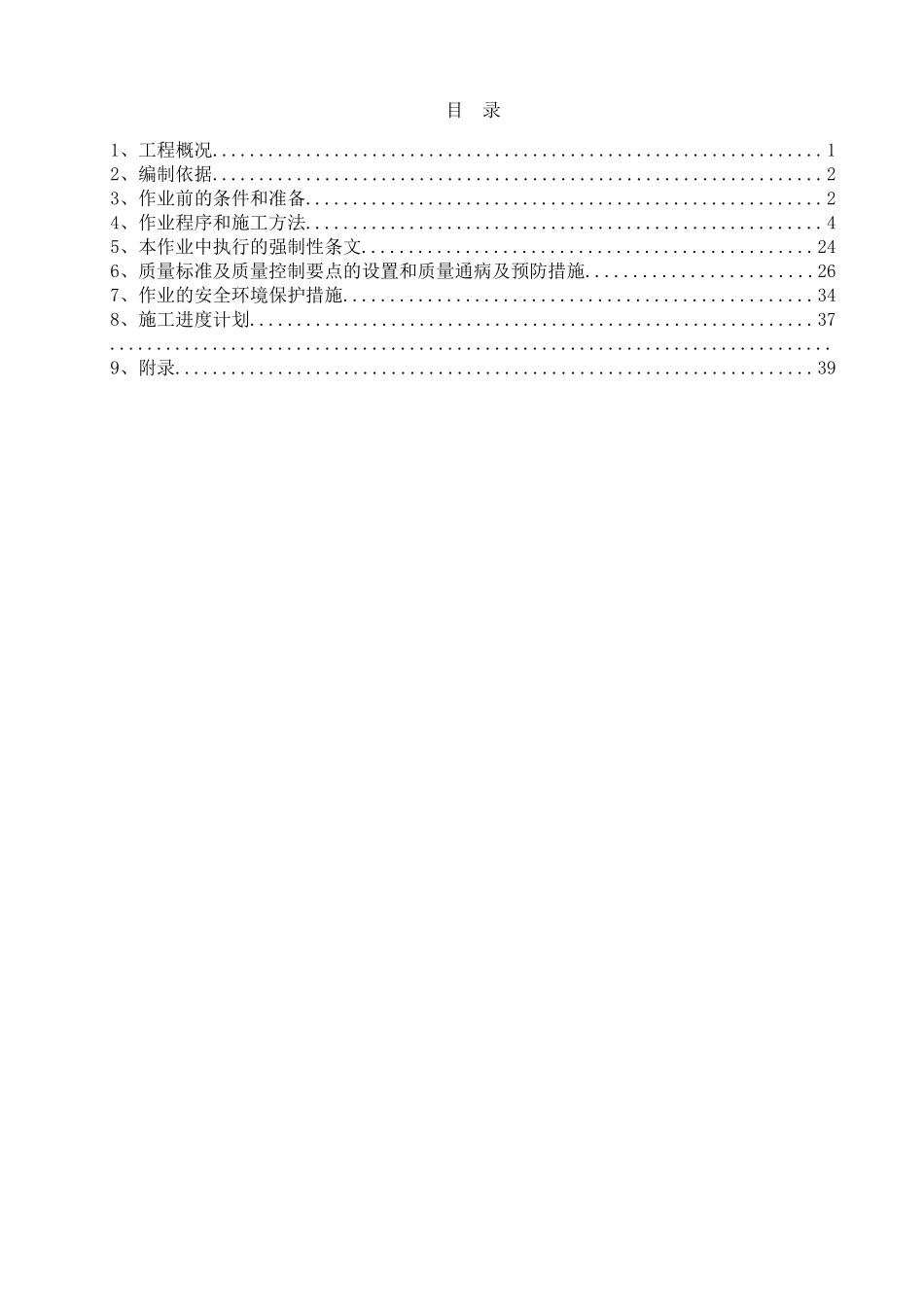

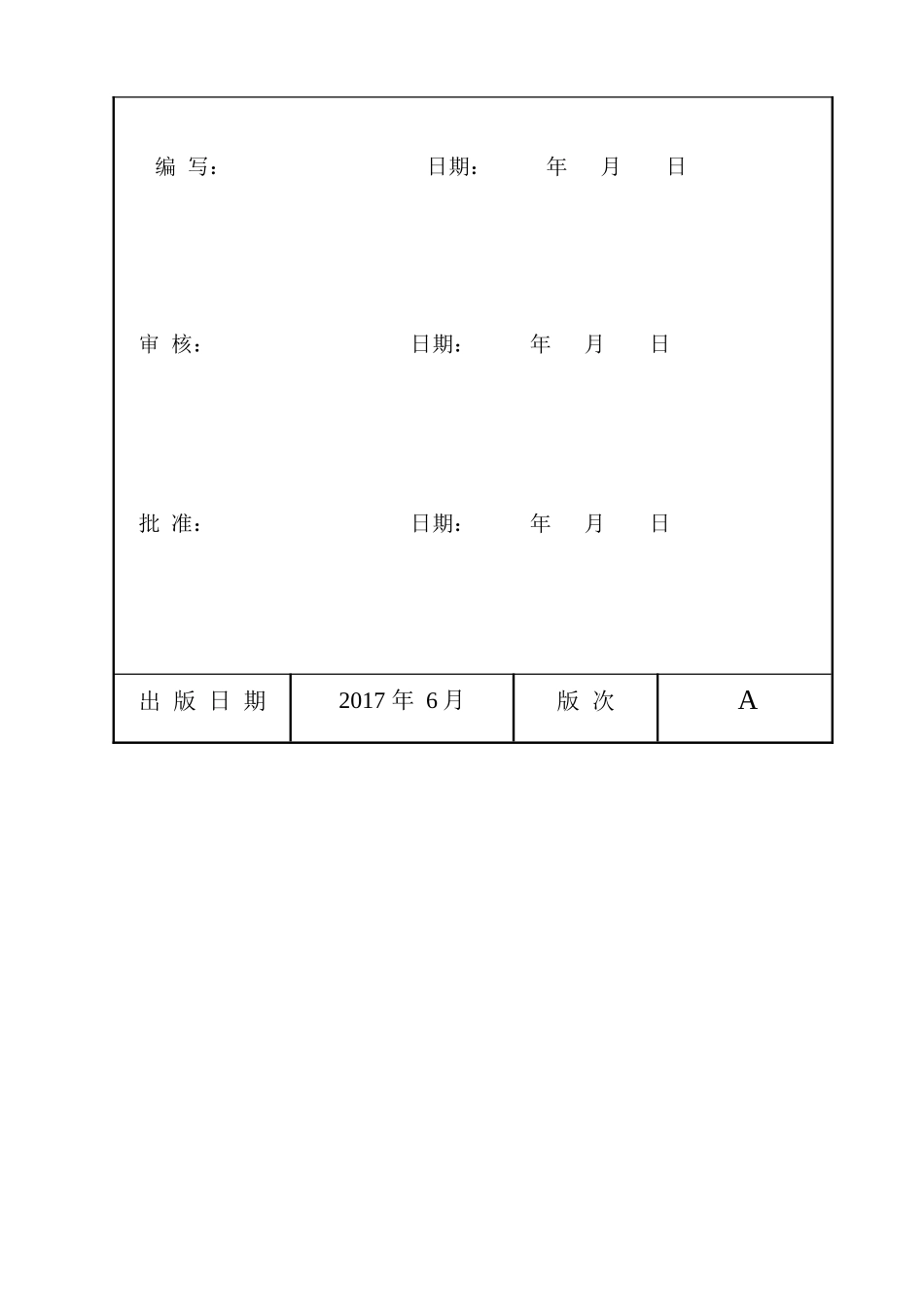

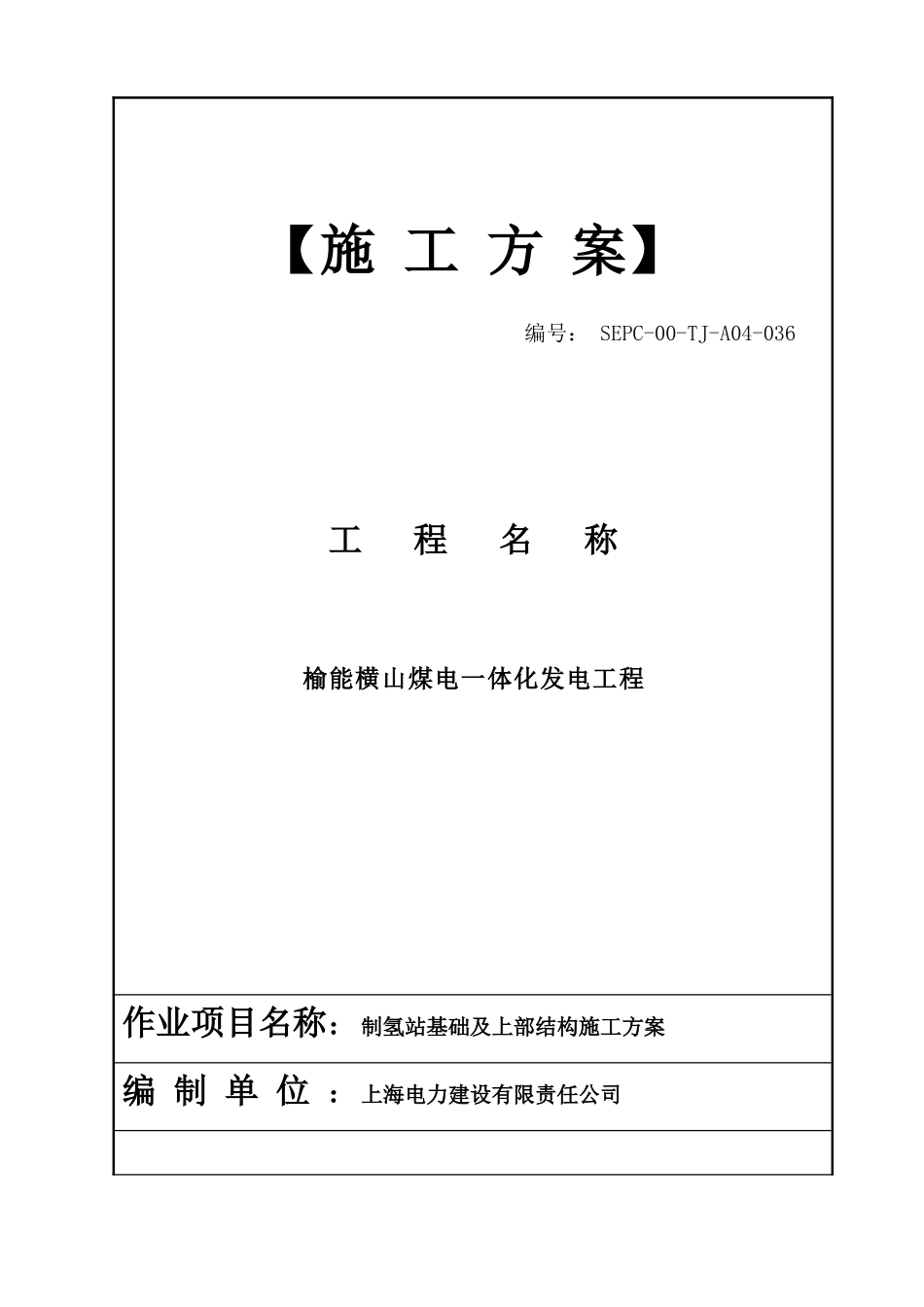

【施工方案】编号：SEPC-00-TJ-A04-036工程名称榆能横山煤电一体化发电工程作业项目名称：制氢站基础及上部结构施工方案编制单位：上海电力建设有限责任公司编写：日期：年月日审核：日期：年月日批准：日期：年月日出版日期2017年6月版次A目录1、工程概况.................................................................12、编制依据.................................................................23、作业前的条件和准备.......................................................24、作业程序和施工方法.......................................................45、本作业中执行的强制性条文................................................246、质量标准及质量控制要点的设置和质量通病及预防措施........................267、作业的安全环境保护措施..................................................348、施工进度计划............................................................37.............................................................................9、附录....................................................................391、工程概况1.1工程概况1.1.1工程简介榆能横山煤电一体化发电工程1号机组制氢站位于1号间冷塔东侧，脱硫脱水辅助建筑南侧，输煤栈桥北侧、锅炉酸洗废水池西侧。制氢站上部结构纵向分为1～4轴，总长为21m，横向分为A~B轴，总长为7.5m，框架结构分为两层，分为4.1m和7.0m；在其1～3轴交A～B轴设置有4.1m层楼板夹层（3～4轴交A～B轴4.1m层为框架夹层），板厚100mm，在其3～4轴交A～B轴为7.0m层屋面，板厚为100mm，四周为0.9m（0.8m）高砼女儿墙。柱截面尺寸有400×400mm；框架梁截面尺寸有250×450mm、300×600mm、300×700mm。本工程混凝土等级强度：框架梁、柱、板采用C40。混凝土保护层厚度：框架梁柱为20mm，板为15mm。本工程抗震设防烈度为6度（7度设防），框架抗震等级为三级，使用年限为50年。钢筋等级为：HPB300、HRB400、HRB400E。制氢站为独立基础，基础详见下表：序号基础名称数量规格尺寸底标高顶标高基础短柱1JC-181200×1200mm2000×2000mm-3.0-2.2400×400mm2JL-11250×300mm-0.35-0.05/3JL-22250×600mm-0.65-0.05/4JL-32250×700mm-0.75-0.05/5JL-44370×600mm-0.65-0.05/6JL-51370×700mm-0.75-0.05/7JL-63370×700mm-0.75-0.05/制氢站为独立基础，二级承台，每级高度为400mm，基础底标高为-3.0m，横向分为A～B轴，总长为7.5m，纵向分为1～4轴，总长为21m，A～B轴交1～4轴基础之间设置有基础梁，与承台间用支墩连接，基础梁顶标高为-0.05m。0m层设施包含设备基础（11个）、采暖入口井、管沟和电缆沟，设备基础截面最大为3200×2200mm，基础底标高为-1.0m；电缆沟截面为600×600mm和400×400mm，A轴外接厂区电缆沟，管沟截面为800×600mm和600×600mm。制氢站垫层砼强度为C15，基础砼强度为C40。钢筋采用HPB300、HRB400钢筋，钢筋混凝土保护层厚度：短柱、基础、基础梁、支墩为50mm，沟道、沟盖板为40mm。1.1.2主要工作量序号名称单位数量备注1模板m2900/2钢筋t50/3C15混凝土m³40/4C40混凝土m³240/2、编制依据2.1西北电力设计院设计的榆能横山煤电一体化发电工程《制氢站结构图》（60-F14741S-T070702）；2.2《工程测量规范》(GB50026—2007）；2.3《电力工程施工测量技术规范》（DLT5445-2010）；2.4《混凝土结构工程施工质量验收规范》（GB50204-2015）；2.5《混凝土结构工程施工规范》（GB50666-2011）；2.6《钢筋机械连接通用技术规程》（JGJ107-2016）；2.7《建筑机械使用安全技术规程》(JGJ33-2012)；2.8《建筑施工模板安全技术规范》（JGJ162-2008）；2.9《施工现场临时用电安全技术规范》（JGJ46-2015）；2.10《建筑施工计算手册》（第三版）；2.11《建筑施工手册》（第五版）；2.12《电力建设施工质量验收及评定规程（第1部分：土建工程）》（DL/T5210.1－2012）；2.13《电力建设安全工作规程》（DL5009.1－2014）；2.14《建筑工程施工质量验收统一标准》（GB50300-2013）；2.15《钢...
