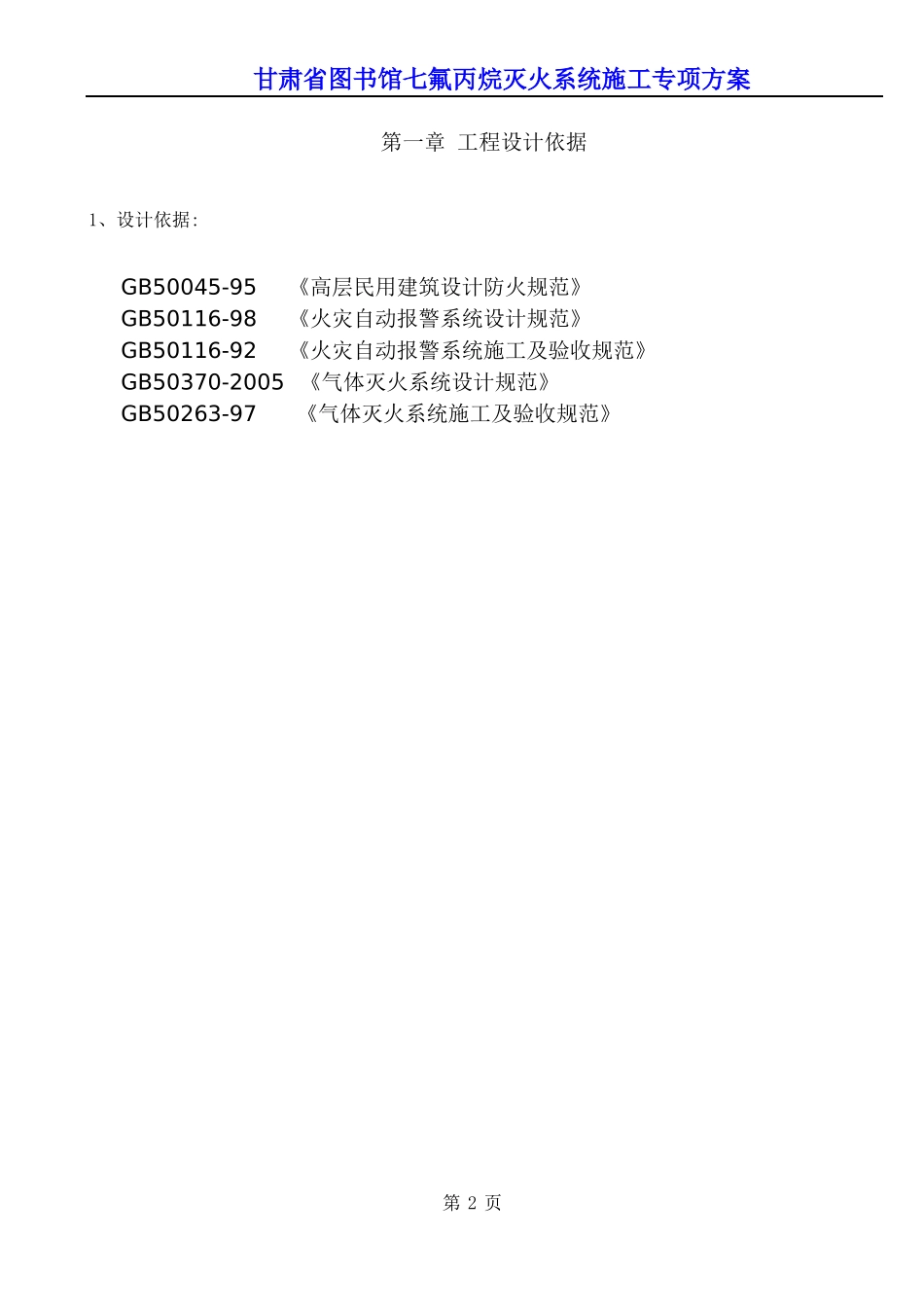

甘肃省图书馆七氟丙烷灭火系统施工专项方案第一章工程设计依据1、设计依据:GB50045-95《高层民用建筑设计防火规范》GB50116-98《火灾自动报警系统设计规范》GB50116-92《火灾自动报警系统施工及验收规范》GB50370-2005《气体灭火系统设计规范》GB50263-97《气体灭火系统施工及验收规范》第2页甘肃省图书馆七氟丙烷灭火系统施工专项方案第二章气体灭火系统施工第一节七氟丙烷气体介绍1、特点：⑴无色、无味、不导电、无二次污染⑵清洁、低毒、电绝缘性好，灭火效率高⑶对臭氧层无破坏，在大气中的残留时间比较短2、灭火机理：⑴捕捉自由基、终止引起火焰传播的反应链⑵液态到气态,吸收大量的热,达到冷却降温的作用3、对人体的危害：⑴不良反应浓度(NOAEL)值为9%⑵有毒性反应的最低浓度（LOAEL）10.5%⑶而一般七氟丙烷的灭火设计浓度为10%以下,对人体基本无害。4、火灾的类别(能有效扑灭A、B、C类火灾):⑴A类——固体表面火灾⑵B类——液体火灾或可熔化固体物质火灾⑶C类——气体火灾5、灭火系统的分类:第3页甘肃省图书馆七氟丙烷灭火系统施工专项方案6、普通规定：⑴气体灭火系统施工前应具备下列技术资料：⑵设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。⑶容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。⑸系统中采用的不能复验的产品如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。⑹气体灭火系统的施工应具备下列条件：1)防护区和灭火剂贮瓶间设置条件与设计相符。2)系统组件与主要材料齐全，其品种、规格、型号符合设计要求。第二节气体灭火系统1、施工前准备:⑴在正式施工前应具备以下条件:设计施工图纸,说明书,系统组件及主要材料齐全,规格,型号,品种等合设计,及规范要求。⑵组织相对技术人员及施工人员熟悉设计图纸及施工现场.安排好操作面及临电等的安装。2、施工工艺:⑴一般要求:气体灭火系统的施工应按设计施工图和相应技术文件进行,不得随意改动施工过程,及时填写各种施工记录。⑵灭火剂贮存的瓶安装:1)灭火剂贮存瓶应安装在防护区外的专门房间内,并尽量靠近防护区。2)灭火剂贮存瓶操作界面距墙不宜小于1.0m。3)灭火剂贮存瓶上的压力表应朝向操作面,安装方面高度应一致。4)灭火剂贮存瓶上的支框架应固定牢固,且应作好防腐。⑶集流管制作安装:1)集流管外表要涂为红色。2)集流管上的泻压装置方向不得朝向操作面。⑷高压软管和单向阀安装:安装前应外观检查,并吹干净,高压软管两端连接应用密封膏防漏,并不得将密封材料挤入管内；单向阀安装方向应与灭火流动方向一致。⑸选择阀安装:1)选择阀操作手柄应在操作面一侧,采用丝接的选择阀,其支管道连接采用活接头。2)选择阀上应标明其防护区的名称。⑹管道施工:第4页甘肃省图书馆七氟丙烷灭火系统施工专项方案1)管材及管件应等合设计及规范规定镀锌管道不宜焊接,与组件连接部位需采用法兰时；应进行二次镀锌。2)管道穿越墙壁及楼板时应加套管。3)管道固定应牢靠套齐,吊间距应等合下表规定:公称直径mm1520253240506580100最大间距m1.51.82.12.42.73.43.53.74.34)管道末端喷嘴处应有支架固定,支架与喷嘴距离应小于500mm。5)管道应加防晃支架。6)管道三通接口应水平安装。⑺管道吹扫及试验:1)管道安装完毕后应进行气压强度试验及严密性试验,试验压力为8mpa.保压5min。2)管道吹扫宜采用压缩空气；吹扫时末端气流过度不小于20m/s用白布检查,直至无杂物。⑻喷嘴安装:喷嘴安装应逐个核对其型号、规格、喷孔方向、并符合要求。⑼调试:系统安装完成后应采用高压氮气进行模拟试验.看气体从喷嘴喷出,有关控制阀工作正常,信号正确。3、系统组装图:4、配件组成图:第5页甘肃省图书馆七氟丙烷灭火系统施工专项方案第三节消防报警及联动系统1、施工准备及施工工艺:⑴管道安装:1)电线管采用JDG钢管2)电线管固定支架宜为1.5m---2.0m,且接头两端及拐弯处必须有支吊架。3)明装电线管煨弯时弯曲半径宜不小于管外径的6倍且不能有折皱或裂缝。4)电线管拐弯或超过30m时宜设过线盒。5)电线管应作为按地...
