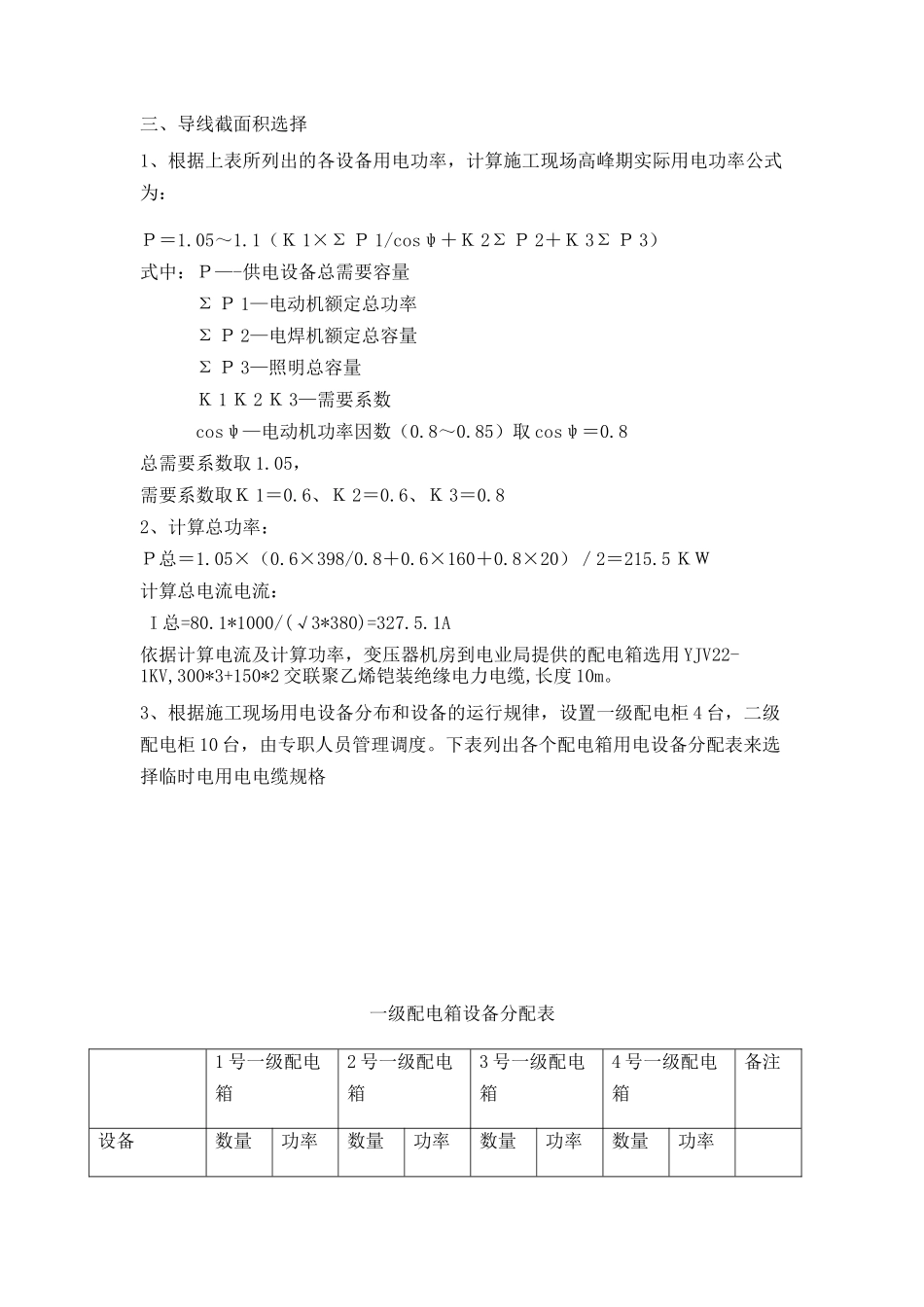

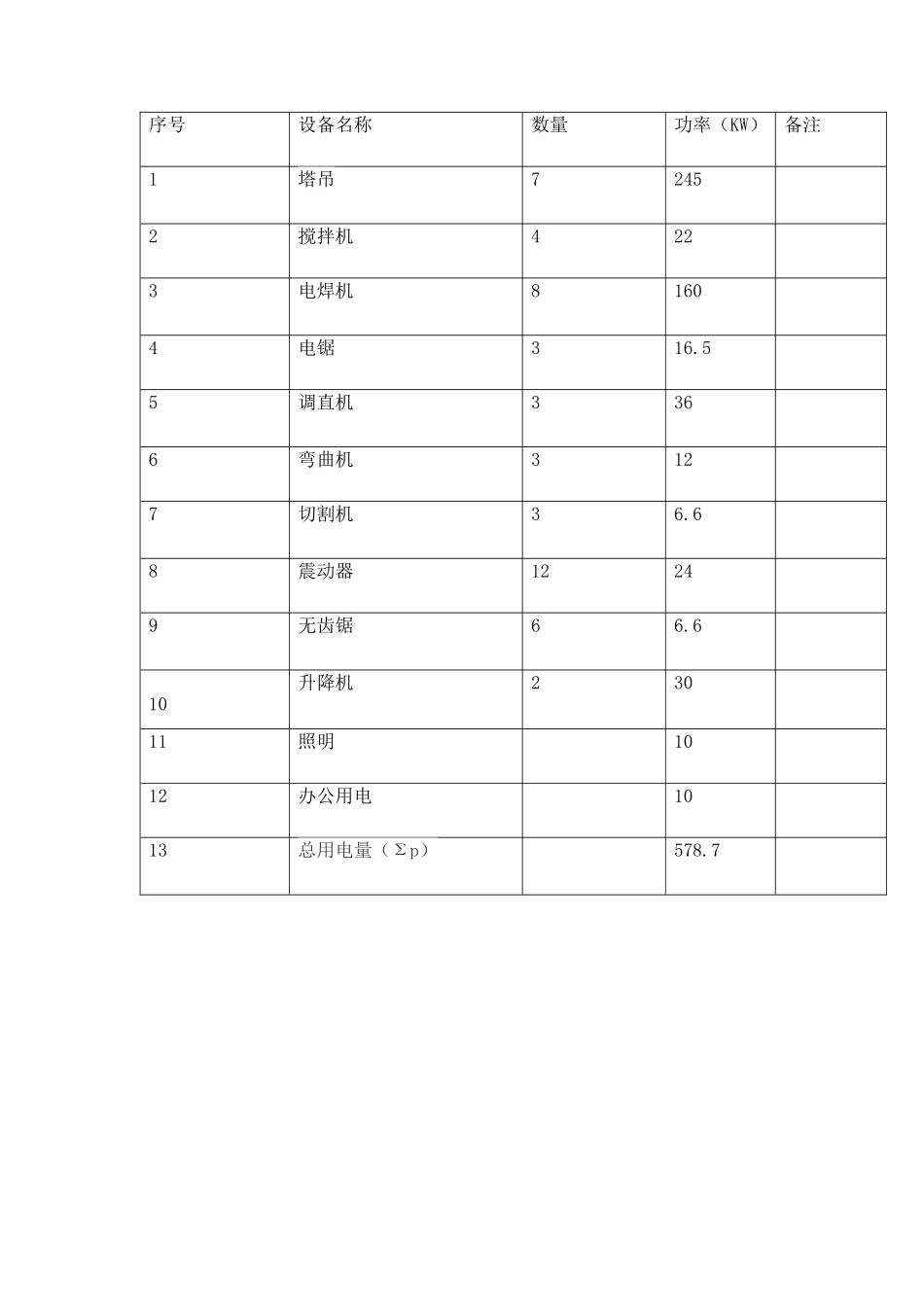

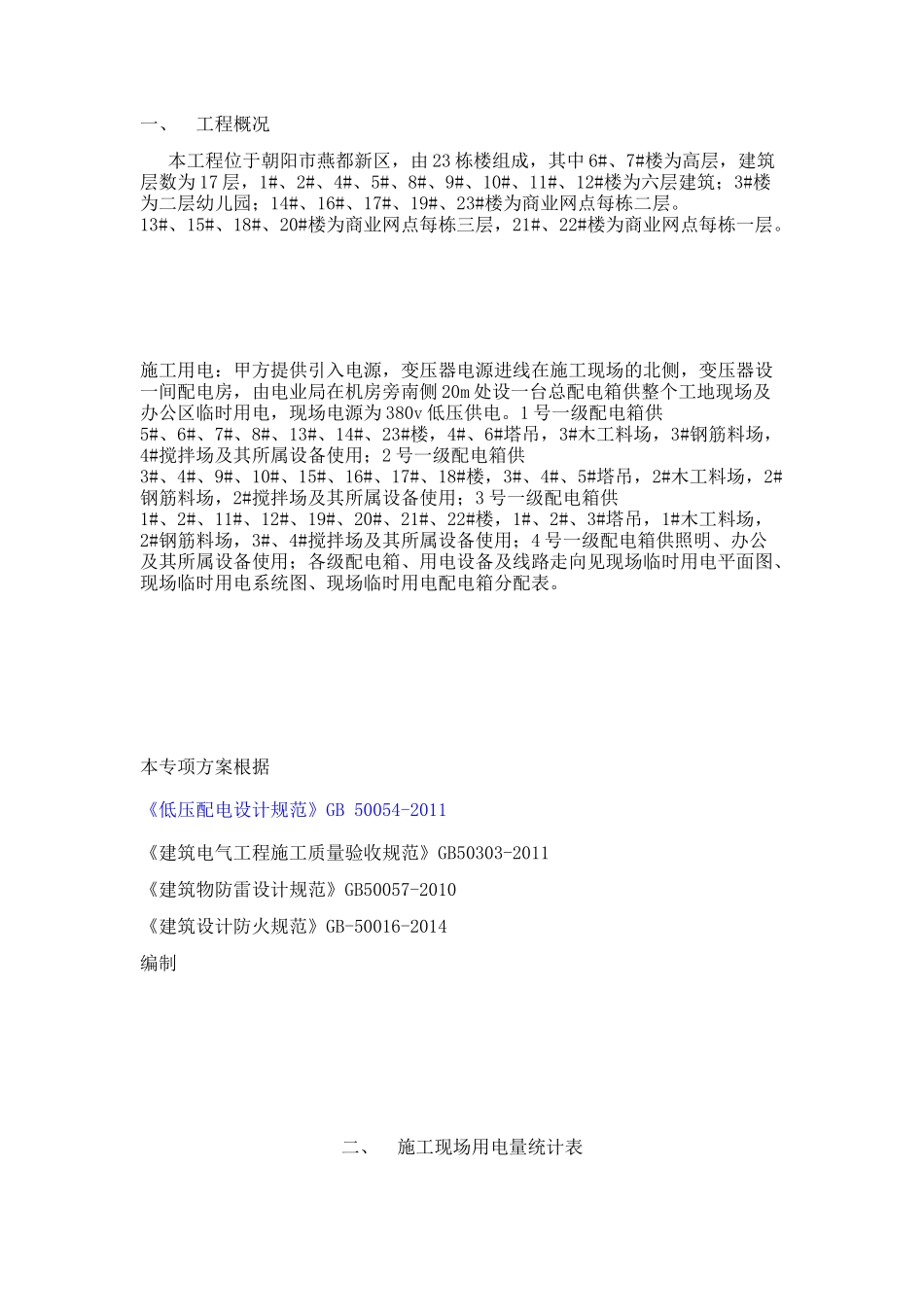

一、工程概况本工程位于朝阳市燕都新区，由23栋楼组成，其中6#、7#楼为高层，建筑层数为17层，1#、2#、4#、5#、8#、9#、10#、11#、12#楼为六层建筑；3#楼为二层幼儿园；14#、16#、17#、19#、23#楼为商业网点每栋二层。13#、15#、18#、20#楼为商业网点每栋三层，21#、22#楼为商业网点每栋一层。施工用电：甲方提供引入电源，变压器电源进线在施工现场的北侧，变压器设一间配电房，由电业局在机房旁南侧20m处设一台总配电箱供整个工地现场及办公区临时用电，现场电源为380v低压供电。1号一级配电箱供5#、6#、7#、8#、13#、14#、23#楼，4#、6#塔吊，3#木工料场，3#钢筋料场，4#搅拌场及其所属设备使用；2号一级配电箱供3#、4#、9#、10#、15#、16#、17#、18#楼，3#、4#、5#塔吊，2#木工料场，2#钢筋料场，2#搅拌场及其所属设备使用；3号一级配电箱供1#、2#、11#、12#、19#、20#、21#、22#楼，1#、2#、3#塔吊，1#木工料场，2#钢筋料场，3#、4#搅拌场及其所属设备使用；4号一级配电箱供照明、办公及其所属设备使用；各级配电箱、用电设备及线路走向见现场临时用电平面图、现场临时用电系统图、现场临时用电配电箱分配表。本专项方案根据《低压配电设计规范》GB50054-2011《建筑电气工程施工质量验收规范》GB50303-2011《建筑物防雷设计规范》GB50057-2010《建筑设计防火规范》GB-50016-2014编制二、施工现场用电量统计表序号设备名称数量功率（KW）备注1塔吊72452搅拌机4223电焊机81604电锯316.55调直机3366弯曲机3127切割机36.68震动器12249无齿锯66.610升降机23011照明1012办公用电1013总用电量（Σp）578.7三、导线截面积选择1、根据上表所列出的各设备用电功率，计算施工现场高峰期实际用电功率公式为：Ｐ＝1.05～1.1（Ｋ1×ΣＰ1/cosψ＋Ｋ2ΣＰ2＋Ｋ3ΣＰ3）式中：Ｐ—-供电设备总需要容量ΣＰ1—电动机额定总功率ΣＰ2—电焊机额定总容量ΣＰ3—照明总容量Ｋ1Ｋ2Ｋ3—需要系数cosψ—电动机功率因数（0.8～0.85）取cosψ＝0.8总需要系数取1.05，需要系数取Ｋ1＝0.6、Ｋ2＝0.6、Ｋ3＝0.82、计算总功率：Ｐ总＝1.05×（0.6×398/0.8＋0.6×160＋0.8×20）／2＝215.5ＫＷ计算总电流电流：I总=80.1*1000/(√3*380)=327.5.1A依据计算电流及计算功率，变压器机房到电业局提供的配电箱选用YJV22-1KV,300*3+150*2交联聚乙烯铠装绝缘电力电缆,长度10m。3、根据施工现场用电设备分布和设备的运行规律，设置一级配电柜4台，二级配电柜10台，由专职人员管理调度。下表列出各个配电箱用电设备分配表来选择临时电用电电缆规格一级配电箱设备分配表1号一级配电箱2号一级配电箱3号一级配电箱4号一级配电箱备注设备数量功率数量功率数量功率数量功率塔吊2703105270搅拌机15.515.5211电焊机240480240电锯15.515.515.5调直机112112112弯曲机141414切割机12.212.212.2震动器484848无齿锯22.222.222.2升降机230照明10办公用电10总用电量179.4224.4154.920二级配电箱设备分配表1号二级配电箱2号二级配电箱3号二级配电箱设备数量功率数量功率数量功率塔吊135135搅拌机15.5电焊机240电锯15.5调直机112弯曲机14切割机12.2震动器121224无齿锯11.111.1升降机115115电量（kw）58.653.167.7二级配电箱设备分配表4号二级配电箱5号二级配电箱6号二级配电箱设备数量功率数量功率数量功率塔吊135135135搅拌机15.5电焊机120240120电锯15.5调直机112弯曲机14切割机12.2震动器121224无齿锯11.111.1电量（kw）63.678.182.7二级配电箱设备分配表7号二级配电箱8号二级配电箱9号二级配电箱10号二级配电箱设备数量功率数量功率数量功率数量功率塔吊135135搅拌机15.515.5电焊机240电锯15.5调直机112弯曲机14切割机12.2震动器2424无齿锯22.2照明10办公10电量（kw）4448.262.720根据上表所列出的各个配电箱及所属设备用电功率，计算施工现场高峰期实际用电功率公式为：Ｐ＝1.05～1.1（Ｋ1×ΣＰ1/cosψ＋Ｋ2ΣＰ2＋Ｋ3ΣＰ3）式中：Ｐ—-供电设备总需要容量ΣＰ1—电动机额定总功率ΣＰ2—电焊机额定总容量ΣＰ3—照明总容量Ｋ1Ｋ2Ｋ3—需要系数cosψ—电动机功率因数（0.8～0.85）取cosψ＝0.8总需要系数取1.05，需要系数取Ｋ1...
