压力容器冬季施工方案(5页)VIP免费

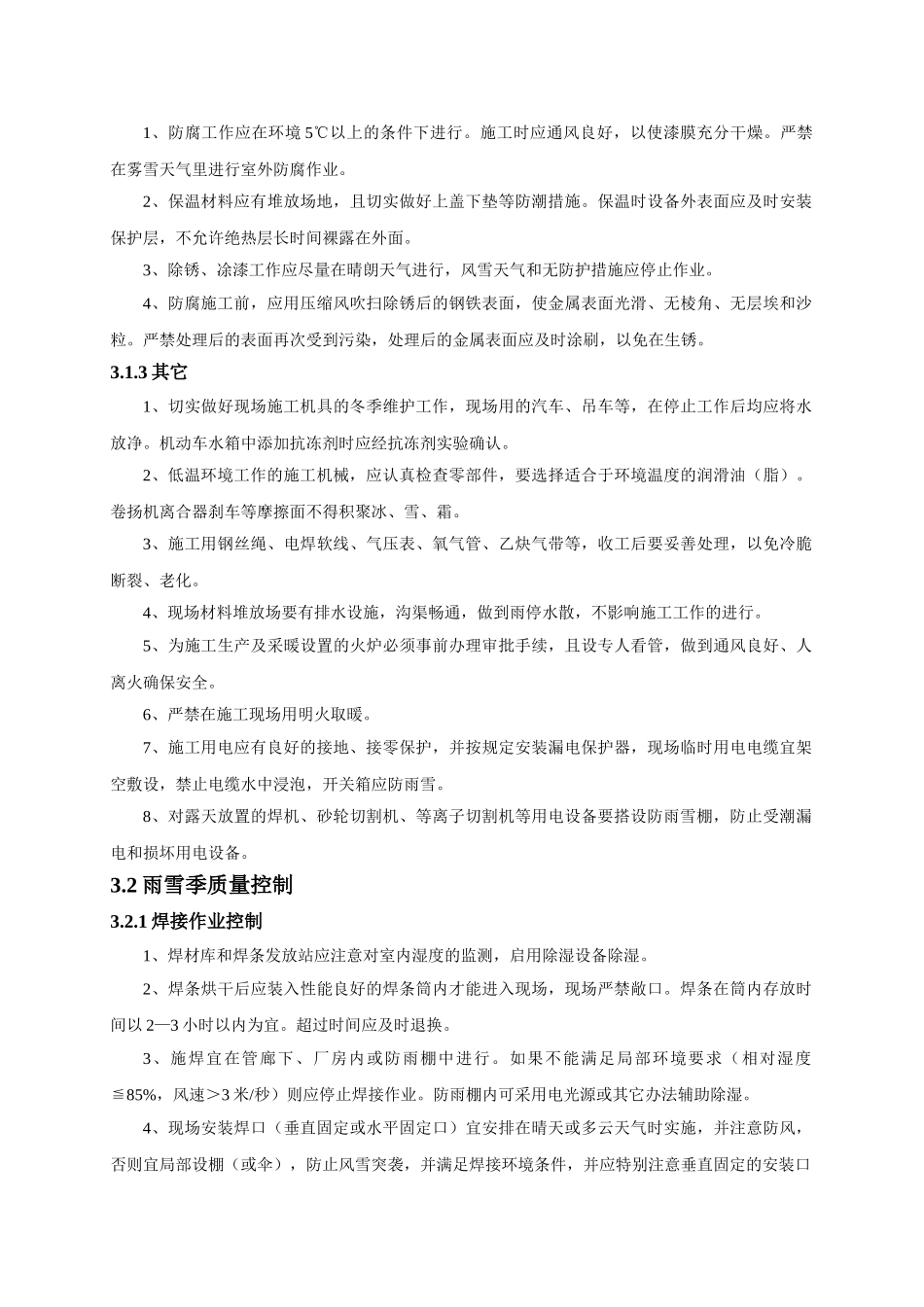

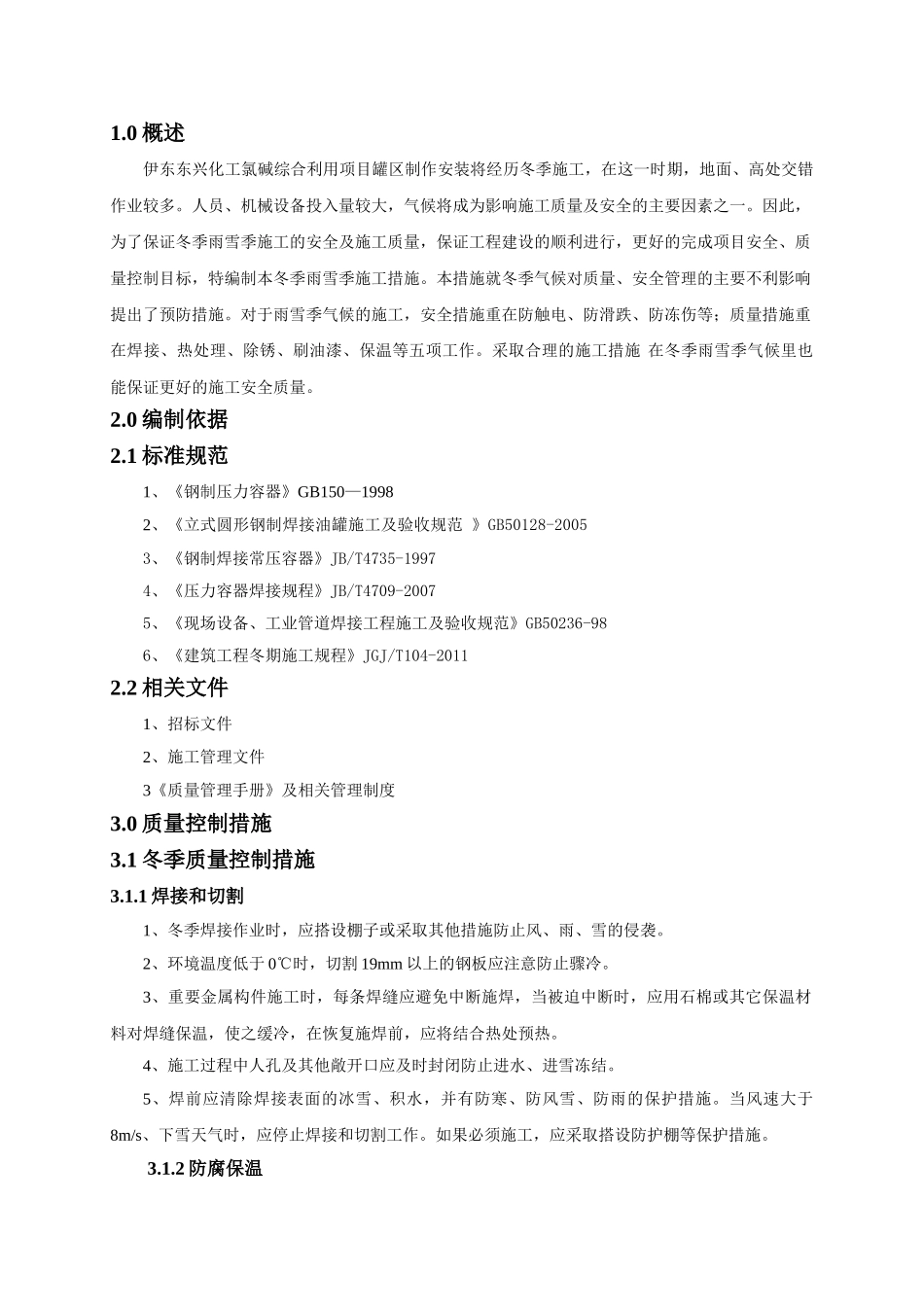

1.0概述伊东东兴化工氯碱综合利用项目罐区制作安装将经历冬季施工，在这一时期，地面、高处交错作业较多。人员、机械设备投入量较大，气候将成为影响施工质量及安全的主要因素之一。因此，为了保证冬季雨雪季施工的安全及施工质量，保证工程建设的顺利进行，更好的完成项目安全、质量控制目标，特编制本冬季雨雪季施工措施。本措施就冬季气候对质量、安全管理的主要不利影响提出了预防措施。对于雨雪季气候的施工，安全措施重在防触电、防滑跌、防冻伤等；质量措施重在焊接、热处理、除锈、刷油漆、保温等五项工作。采取合理的施工措施在冬季雨雪季气候里也能保证更好的施工安全质量。2.0编制依据2.1标准规范1、《钢制压力容器》GB150—19982、《立式圆形钢制焊接油罐施工及验收规范》GB50128-20053、《钢制焊接常压容器》JB/T4735-19974、《压力容器焊接规程》JB/T4709-20075、《现场设备、工业管道焊接工程施工及验收规范》GB50236-986、《建筑工程冬期施工规程》JGJ/T104-20112.2相关文件1、招标文件2、施工管理文件3《质量管理手册》及相关管理制度3.0质量控制措施3.1冬季质量控制措施3.1.1焊接和切割1、冬季焊接作业时，应搭设棚子或采取其他措施防止风、雨、雪的侵袭。2、环境温度低于0℃时，切割19mm以上的钢板应注意防止骤冷。3、重要金属构件施工时，每条焊缝应避免中断施焊，当被迫中断时，应用石棉或其它保温材料对焊缝保温，使之缓冷，在恢复施焊前，应将结合热处预热。4、施工过程中人孔及其他敞开口应及时封闭防止进水、进雪冻结。5、焊前应清除焊接表面的冰雪、积水，并有防寒、防风雪、防雨的保护措施。当风速大于8m/s、下雪天气时，应停止焊接和切割工作。如果必须施工，应采取搭设防护棚等保护措施。3.1.2防腐保温1、防腐工作应在环境5℃以上的条件下进行。施工时应通风良好，以使漆膜充分干燥。严禁在雾雪天气里进行室外防腐作业。2、保温材料应有堆放场地，且切实做好上盖下垫等防潮措施。保温时设备外表面应及时安装保护层，不允许绝热层长时间裸露在外面。3、除锈、凃漆工作应尽量在晴朗天气进行，风雪天气和无防护措施应停止作业。4、防腐施工前，应用压缩风吹扫除锈后的钢铁表面，使金属表面光滑、无棱角、无层埃和沙粒。严禁处理后的表面再次受到污染，处理后的金属表面应及时涂刷，以免在生锈。3.1.3其它1、切实做好现场施工机具的冬季维护工作，现场用的汽车、吊车等，在停止工作后均应将水放净。机动车水箱中添加抗冻剂时应经抗冻剂实验确认。2、低温环境工作的施工机械，应认真检查零部件，要选择适合于环境温度的润滑油（脂）。卷扬机离合器刹车等摩擦面不得积聚冰、雪、霜。3、施工用钢丝绳、电焊软线、气压表、氧气管、乙炔气带等，收工后要妥善处理，以免冷脆断裂、老化。4、现场材料堆放场要有排水设施，沟渠畅通，做到雨停水散，不影响施工工作的进行。5、为施工生产及采暖设置的火炉必须事前办理审批手续，且设专人看管，做到通风良好、人离火确保安全。6、严禁在施工现场用明火取暖。7、施工用电应有良好的接地、接零保护，并按规定安装漏电保护器，现场临时用电电缆宜架空敷设，禁止电缆水中浸泡，开关箱应防雨雪。8、对露天放置的焊机、砂轮切割机、等离子切割机等用电设备要搭设防雨雪棚，防止受潮漏电和损坏用电设备。3.2雨雪季质量控制3.2.1焊接作业控制1、焊材库和焊条发放站应注意对室内湿度的监测，启用除湿设备除湿。2、焊条烘干后应装入性能良好的焊条筒内才能进入现场，现场严禁敞口。焊条在筒内存放时间以2—3小时以内为宜。超过时间应及时退换。3、施焊宜在管廊下、厂房内或防雨棚中进行。如果不能满足局部环境要求（相对湿度≦85%，风速＞3米/秒）则应停止焊接作业。防雨棚内可采用电光源或其它办法辅助除湿。4、现场安装焊口（垂直固定或水平固定口）宜安排在晴天或多云天气时实施，并注意防风，否则宜局部设棚（或伞），防止风雪突袭，并满足焊接环境条件，并应特别注意垂直固定的安装口应能防止雨水沿管壁渗滴而下。5、焊前应清除焊件表面的积水，彻底干燥，并有防雨雪的保护措施。当风速大于8m/s、下雪天气时，应停止焊接...
