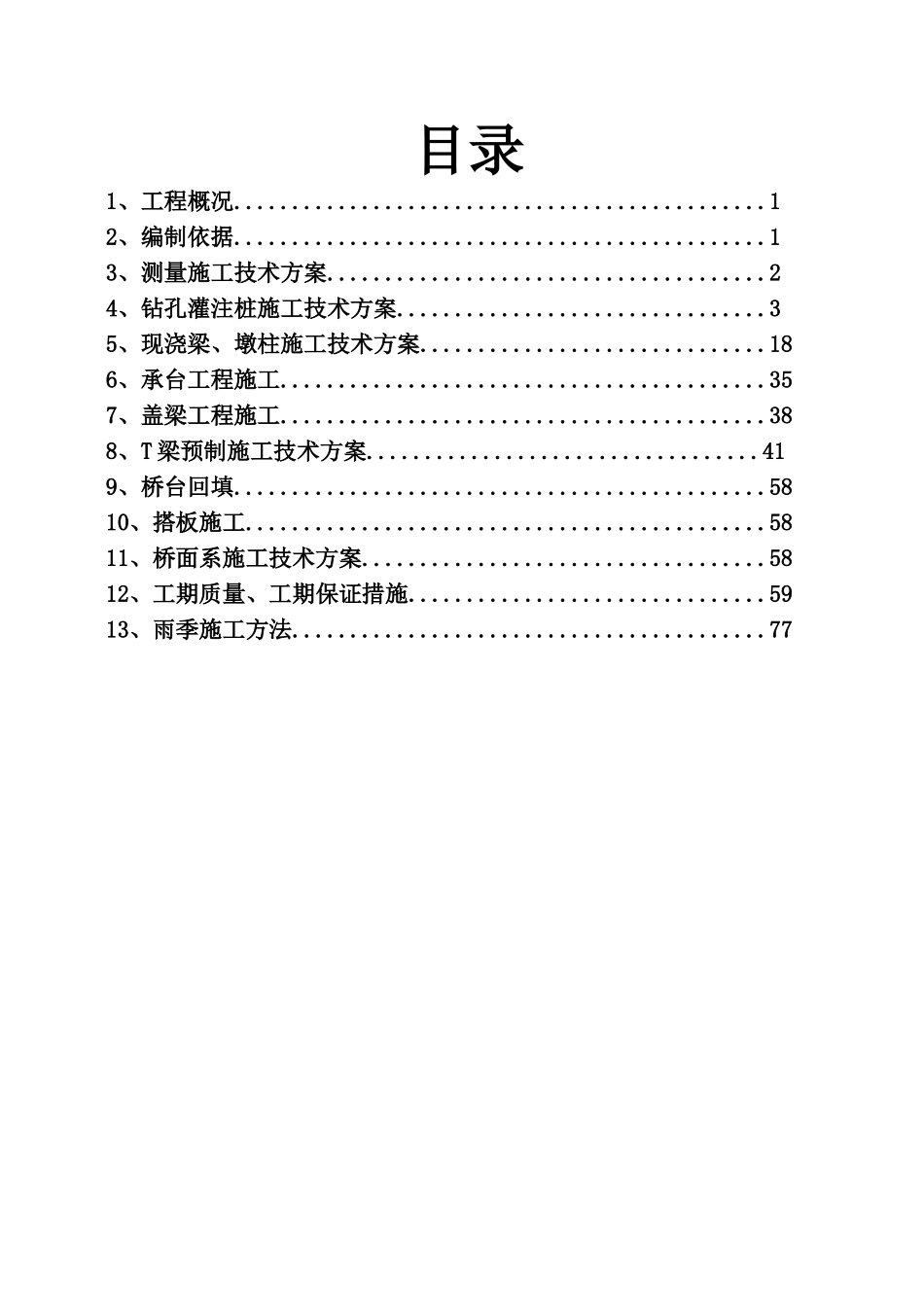

目录1、工程概况..............................................12、编制依据..............................................13、测量施工技术方案......................................24、钻孔灌注桩施工技术方案................................35、现浇梁、墩柱施工技术方案..............................186、承台工程施工..........................................357、盖梁工程施工..........................................388、T梁预制施工技术方案..................................419、桥台回填..............................................5810、搭板施工.............................................5811、桥面系施工技术方案...................................5812、工期质量、工期保证措施...............................5913、雨季施工方法.........................................77一、工程概况桥梁采用2-20预应力混凝土简支T梁，桥跨布置3.02m（桥台）+2*20m+3.02（桥台），共46.04m。横向布置为0.5m（防撞栏杆）+7.5m（行车道）+0.5m（防撞栏杆）桥梁上部结构采用简支预应力混凝土T梁。梁高1.0m全桥横向设置2片边梁，4片中梁，湿接缝宽度为0.48m，单孔共设6片梁。下部结构采用柱式蹲，柱式桥台，钻孔桩基础。桥墩盖梁尺寸为1.3*1.6m，墩柱直径1.2m，承台厚度为1.0m，桩基直径为1.5m。桥台为薄壁轻型桥台，盖梁尺寸为：1.3*1.6m桩基直径为1.0m。桥梁桩基均按摩擦桩设计。桥梁设计荷载等级为公路-2级。第二章编制依据1.1国家及相关部委颁布的法律、法规和国家颁布的现行设计规范、市政工程质量验收标准及其它有关文件资料。相关规范主要有：（1）《城市桥梁设计规范》CJJ11-2011（2）《公路桥梁抗震设计细则》TB02-2008（3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004（4）《钢筋混凝土用热轧光圆钢筋》GB1499.1-2008（5）建筑工程大模板技术规程(JGJ74-2003)（6）预应力筋用锚具、夹具和连接器应用技术规程(JGJ85-2010)（7）大体积混凝土施工规范(GB50496-2009)（8）《公路桥涵施工技术规范》JTG/TF50—2011（9）《建筑施工安全生产技术规范汇编》1.2《肥西县2016-2017年水毁应急修复工程》之桥梁工程1.3肥西县2016-2017年水毁应急修复工程（二标段）工程实施性施工组织设计1.4工地现场调查、采集、咨询所获取气候、水文、原材料等方面的资料及其它施工技术调查资料。三、测量施工技术方案1、测量工作主要工作内容（1）、桩基础的桩位放样（2）、墩台纵横向轴线的确定（3）、墩台、墩帽结构尺寸、位置放样（4）、支座的结构尺寸、位置放样（5）、板梁定位放样（6）、桥面系结构的位置、尺寸放样（7）、各阶段的高程放样2、轴线测设(1)、控制点的测设a、首先，对设计院的测量交底桩与水准点进行复核，复核时需注意相邻标段控制点的校核，复核结果经监理复核认可后方可使用。根据设计院所交的导线桩按照施工需要加密控制网，为了确保控制网的可靠性，将根据现场条件把控制点都选定在施工作业影响范围以外的地方，用混凝土护桩，做到各控制点的通视性良好，符合施工需要。控制点选定后经过实测和导线闭合的平差计算把整个工程范围内的控制点坐标定下来。考虑到桩基施工和地基的沉降，将根据施工阶段定期复核整个控制网。b、测设总体（各桥墩，桥台纵横轴线），在桥位两侧布置墩台轴线控制点，在设定控制点时要充分考虑施工对场地的需要，把控制点布置在不影响施工的地方，桥位两侧各布置2点，并用混凝土护桩，注意相邻桥墩位置和距离的校核和斜交角方向，相邻桥墩距离精度确保±5mm并记录下控制点之间的距离及点到桥位点的距离。桥墩，桥台纵横轴线测设完毕后经监理复核认可后方可使用。(2)、桥梁下部结构的测设桩基、盖梁及桥面系均根据坐标独立测定。a、桩基放样：根据墩台纵横轴线用钢尺测设每根钻孔灌注桩的中心，并用坐标测设复核孔桩的相对位置无误后，在不破坏位置埋设4个十字型护桩，用于对桩位的复核和控制，再测放护筒样和埋设护筒。b、盖梁放样：盖梁是控制跨径和桥面标高的重要项目，因此盖梁测设时必须确保精度...
