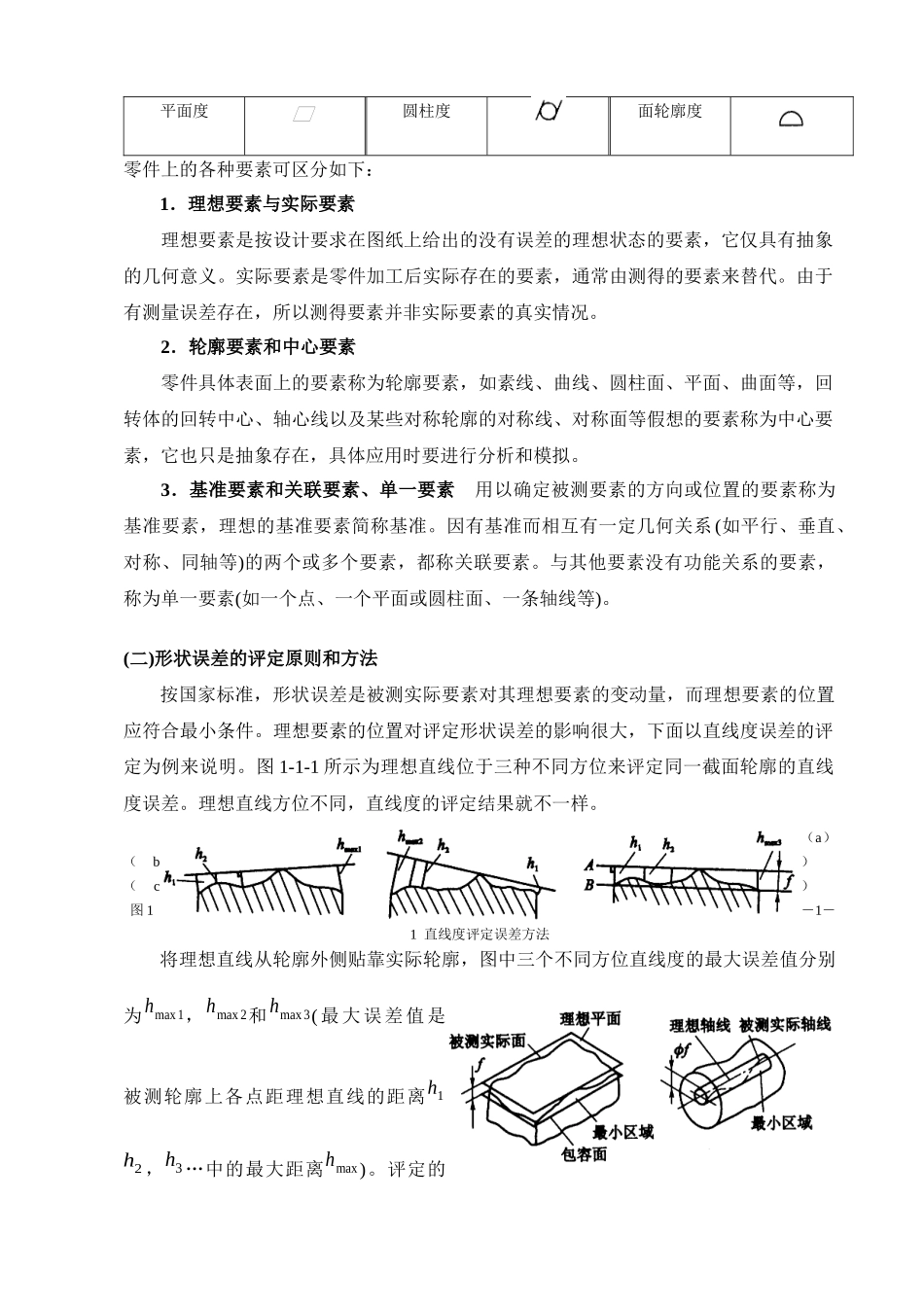

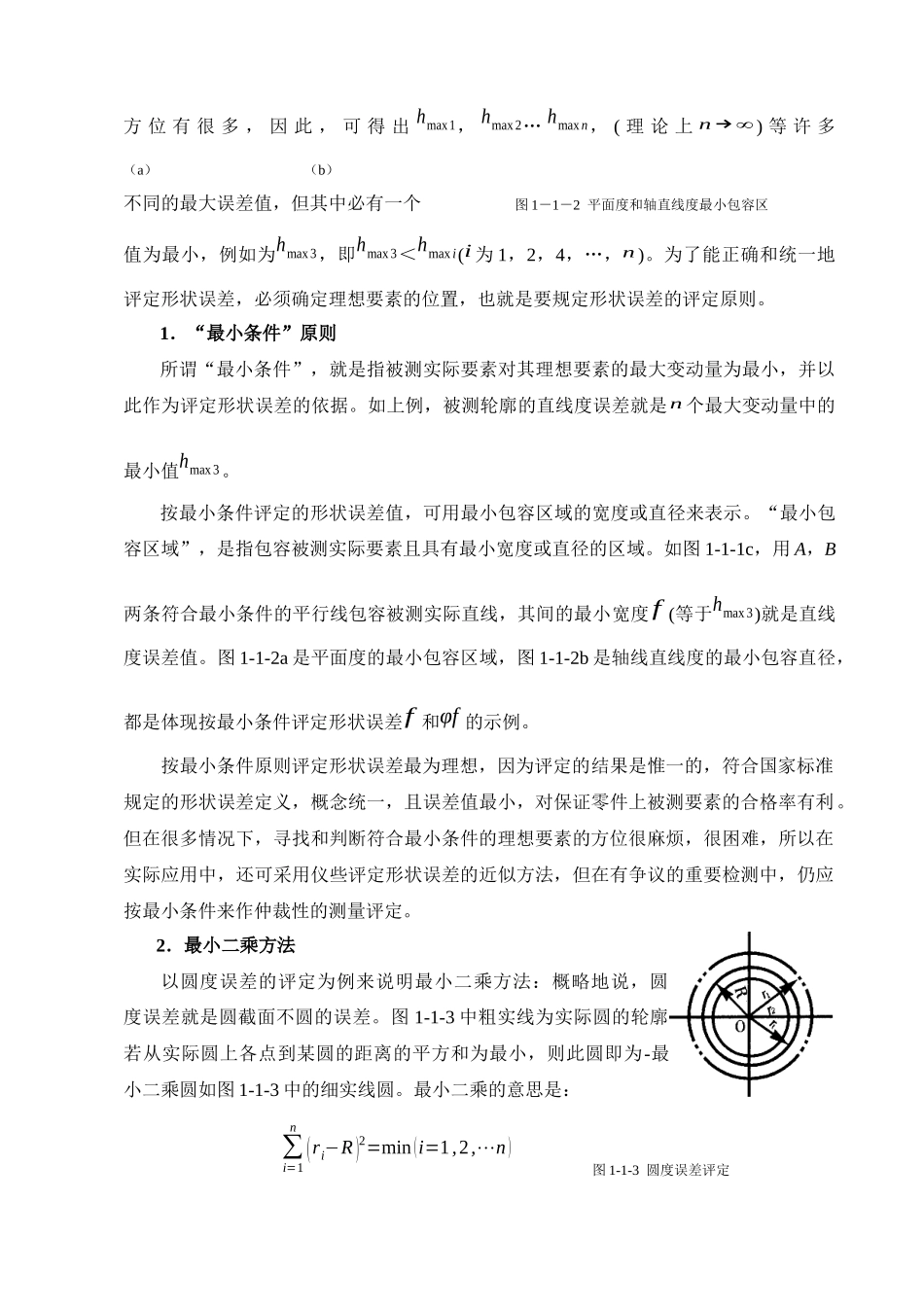

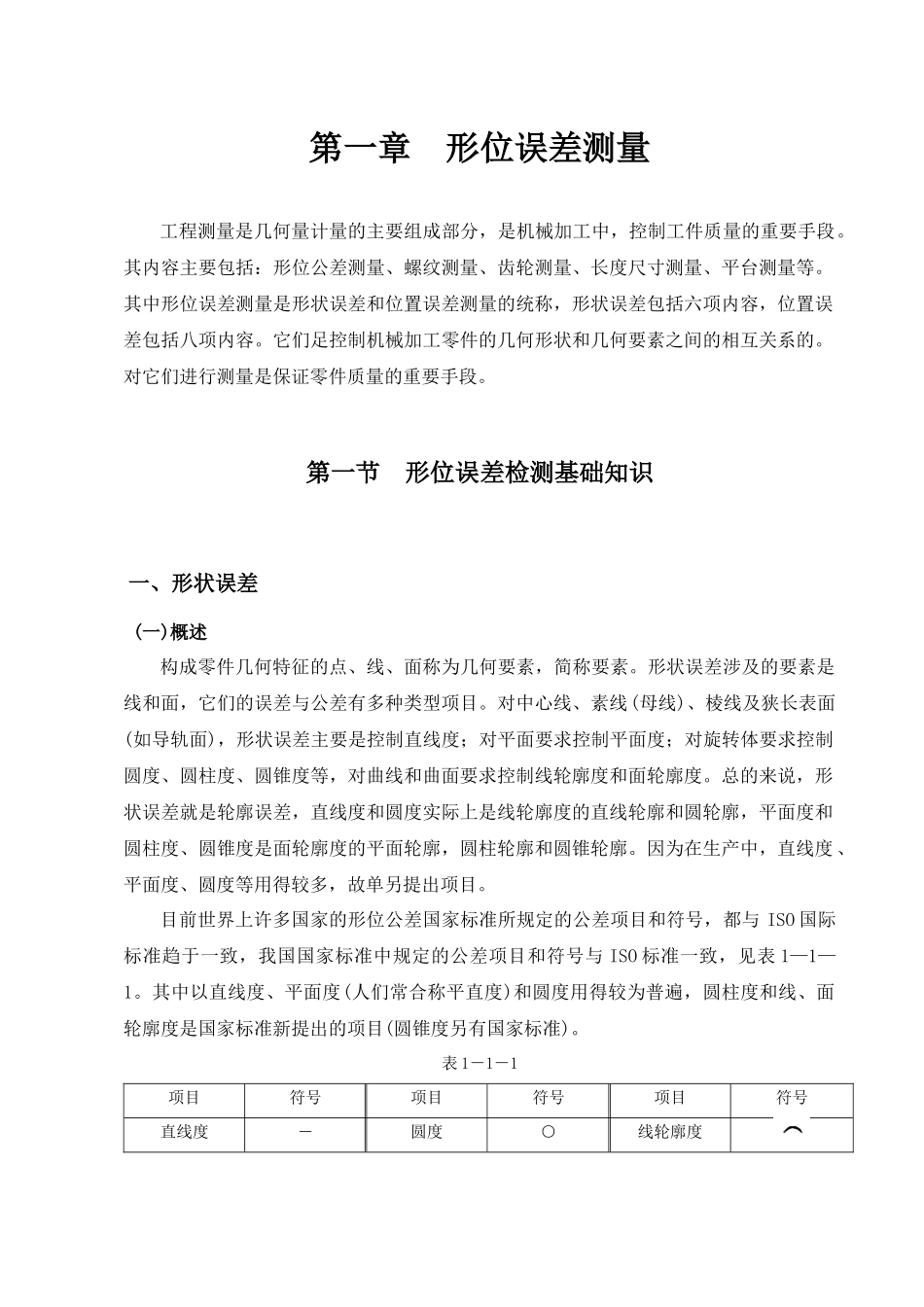

第一章形位误差测量工程测量是几何量计量的主要组成部分，是机械加工中，控制工件质量的重要手段。其内容主要包括：形位公差测量、螺纹测量、齿轮测量、长度尺寸测量、平台测量等。其中形位误差测量是形状误差和位置误差测量的统称，形状误差包括六项内容，位置误差包括八项内容。它们足控制机械加工零件的几何形状和几何要素之间的相互关系的。对它们进行测量是保证零件质量的重要手段。第一节形位误差检测基础知识一、形状误差(一)概述构成零件几何特征的点、线、面称为几何要素，简称要素。形状误差涉及的要素是线和面，它们的误差与公差有多种类型项目。对中心线、素线(母线)、棱线及狭长表面(如导轨面)，形状误差主要是控制直线度；对平面要求控制平面度；对旋转体要求控制圆度、圆柱度、圆锥度等，对曲线和曲面要求控制线轮廓度和面轮廓度。总的来说，形状误差就是轮廓误差，直线度和圆度实际上是线轮廓度的直线轮廓和圆轮廓，平面度和圆柱度、圆锥度是面轮廓度的平面轮廓，圆柱轮廓和圆锥轮廓。因为在生产中，直线度、平面度、圆度等用得较多，故单另提出项目。目前世界上许多国家的形位公差国家标准所规定的公差项目和符号，都与ISO国际标准趋于一致，我国国家标准中规定的公差项目和符号与ISO标准一致，见表1—1—1。其中以直线度、平面度(人们常合称平直度)和圆度用得较为普遍，圆柱度和线、面轮廓度是国家标准新提出的项目(圆锥度另有国家标准)。表1－1－1项目符号项目符号项目符号直线度―圆度○线轮廓度平面度圆柱度面轮廓度零件上的各种要素可区分如下：1．理想要素与实际要素理想要素是按设计要求在图纸上给出的没有误差的理想状态的要素，它仅具有抽象的几何意义。实际要素是零件加工后实际存在的要素，通常由测得的要素来替代。由于有测量误差存在，所以测得要素并非实际要素的真实情况。2．轮廓要素和中心要素零件具体表面上的要素称为轮廓要素，如素线、曲线、圆柱面、平面、曲面等，回转体的回转中心、轴心线以及某些对称轮廓的对称线、对称面等假想的要素称为中心要素，它也只是抽象存在，具体应用时要进行分析和模拟。3．基准要素和关联要素、单一要素用以确定被测要素的方向或位置的要素称为基准要素，理想的基准要素简称基准。因有基准而相互有一定几何关系(如平行、垂直、对称、同轴等)的两个或多个要素，都称关联要素。与其他要素没有功能关系的要素，称为单一要素(如一个点、一个平面或圆柱面、一条轴线等)。(二)形状误差的评定原则和方法按国家标准，形状误差是被测实际要素对其理想要素的变动量，而理想要素的位置应符合最小条件。理想要素的位置对评定形状误差的影响很大，下面以直线度误差的评定为例来说明。图1-1-1所示为理想直线位于三种不同方位来评定同一截面轮廓的直线度误差。理想直线方位不同，直线度的评定结果就不一样。（a）（b）（c）图1－1－1直线度评定误差方法将理想直线从轮廓外侧贴靠实际轮廓，图中三个不同方位直线度的最大误差值分别为hmax1，hmax2和hmax3(最大误差值是被测轮廓上各点距理想直线的距离h1，h2，h3…中的最大距离hmax)。评定的方位有很多，因此，可得出hmax1，hmax2…hmaxn，(理论上n→∞)等许多（a）（b）不同的最大误差值，但其中必有一个图1－1－2平面度和轴直线度最小包容区值为最小，例如为hmax3，即hmax3＜hmaxi(i为1，2，4，…，n)。为了能正确和统一地评定形状误差，必须确定理想要素的位置，也就是要规定形状误差的评定原则。1．“最小条件”原则所谓“最小条件”，就是指被测实际要素对其理想要素的最大变动量为最小，并以此作为评定形状误差的依据。如上例，被测轮廓的直线度误差就是n个最大变动量中的最小值hmax3。按最小条件评定的形状误差值，可用最小包容区域的宽度或直径来表示。“最小包容区域”，是指包容被测实际要素且具有最小宽度或直径的区域。如图1-1-1c，用A，B两条符合最小条件的平行线包容被测实际直线，其间的最小宽度f(等于hmax3)就是直线度误差值。图1-1-2a是平面度的最小包容区域，图1-1-2b是轴线直线度的最小包容直径，都是体现按最小条件评定形状误差f和φf的示例。按最小条件原...
