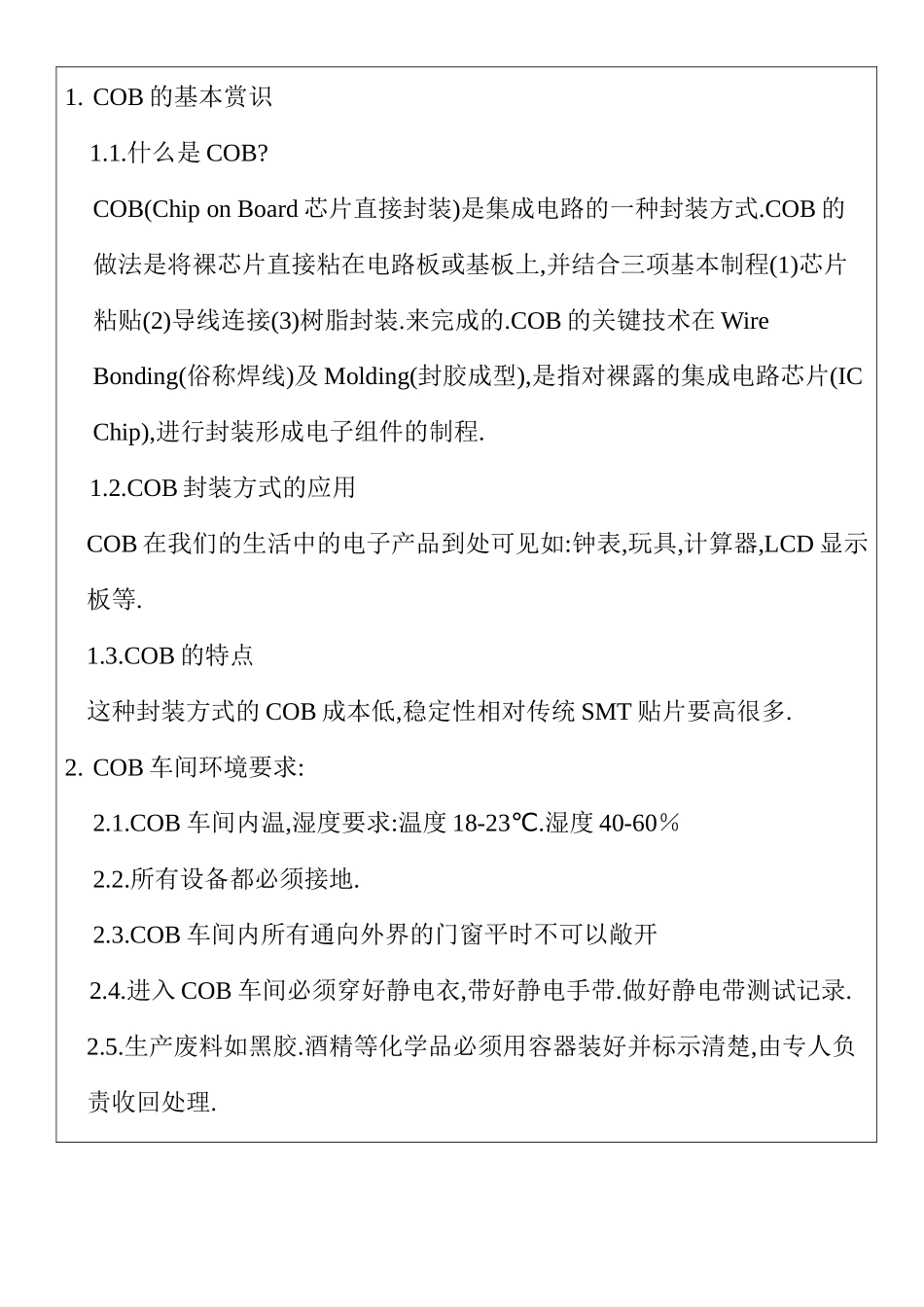

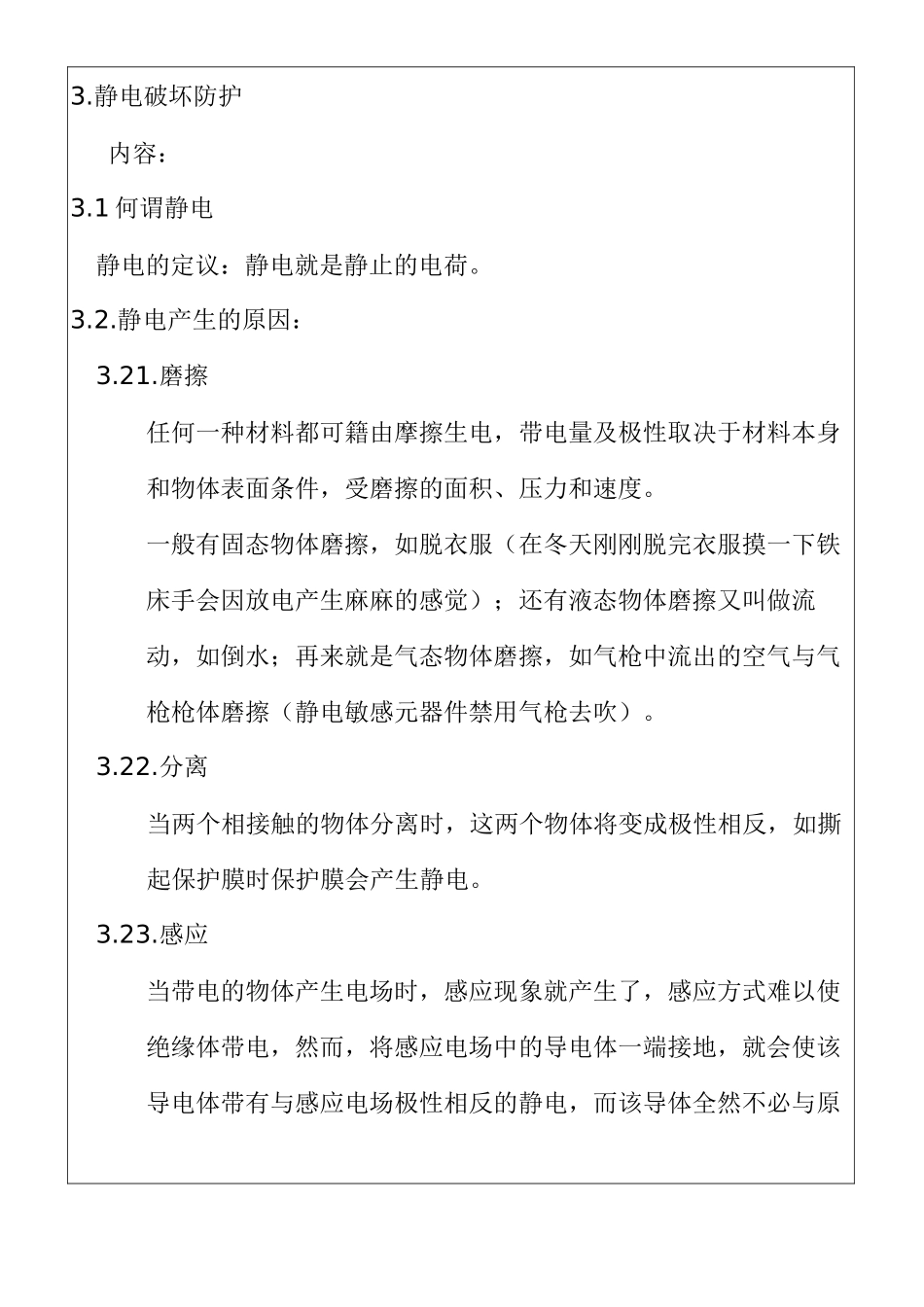

COB培训教程1.COB的基本赏识1.1.什么是COB?COB(ChiponBoard芯片直接封装)是集成电路的一种封装方式.COB的做法是将裸芯片直接粘在电路板或基板上,并结合三项基本制程(1)芯片粘贴(2)导线连接(3)树脂封装.来完成的.COB的关键技术在WireBonding(俗称焊线)及Molding(封胶成型),是指对裸露的集成电路芯片(ICChip),进行封装形成电子组件的制程.1.2.COB封装方式的应用COB在我们的生活中的电子产品到处可见如:钟表,玩具,计算器,LCD显示板等.1.3.COB的特点这种封装方式的COB成本低,稳定性相对传统SMT贴片要高很多.2.COB车间环境要求:2.1.COB车间内温,湿度要求:温度18-23℃.湿度40-60％2.2.所有设备都必须接地.2.3.COB车间内所有通向外界的门窗平时不可以敞开2.4.进入COB车间必须穿好静电衣,带好静电手带.做好静电带测试记录.2.5.生产废料如黑胶.酒精等化学品必须用容器装好并标示清楚,由专人负责收回处理.3.静电破坏防护内容：3.1何谓静电静电的定议：静电就是静止的电荷。3.2.静电产生的原因：3.21.磨擦任何一种材料都可籍由摩擦生电，带电量及极性取决于材料本身和物体表面条件，受磨擦的面积、压力和速度。一般有固态物体磨擦，如脱衣服（在冬天刚刚脱完衣服摸一下铁床手会因放电产生麻麻的感觉）；还有液态物体磨擦又叫做流动，如倒水；再来就是气态物体磨擦，如气枪中流出的空气与气枪枪体磨擦（静电敏感元器件禁用气枪去吹）。3.22.分离当两个相接触的物体分离时，这两个物体将变成极性相反，如撕起保护膜时保护膜会产生静电。3.23.感应当带电的物体产生电场时，感应现象就产生了，感应方式难以使绝缘体带电，然而，将感应电场中的导电体一端接地，就会使该导电体带有与感应电场极性相反的静电，而该导体全然不必与原带电体触，由原带电体产生的静电场，会吸引(或感应)放在静电场中的导体表面的相反极性的电荷，如果将该带电物体与地断路，并从电场中移开，该物体将带有静电荷。试将一个金属盘放在一个绝缘表面，然后将日光灯管靠近金属盘，此时量测金属盘对地电压其值往往高达100V以上。3.3静电的好坏处3.31.静电的好处-静电的应用A.静电拖把。B.静电烤漆。C.静电复印。…….等3.32.坏处A.机器误动作或数据乱码。(严重时造成安全问题；目前厂内设备暂不会因此出现安全不保，但可能会出现电测机数据乱码产生画面异常。)B.芯片表面污染。无尘室中如果产品表面带电则会吸引空气中的粉尘，一旦粉尘粘在产品表面则会造成产品功能退化或失效。C.对静电敏感产品的破坏。C-1.ESD会在封装测试时造成破坏，尤其现在产品越做越小更容易会受其破坏。C-2.除了降低产能外，ESD所造成的产品劣化在测试时未被检出而在组装厂才被检出，则要花费额外重工或更换费用，损失公司信誉。3.4.静电防护的法则3.41.接地接地是消除导体静电的重要方法，也是最简易的成本最低的最直接有效的方法。现在每个人都要戴防静电手环的原因就在这里。3.42.隔离将组件与所有非抗静电材质隔离，隔离物要求是防静电物质如防静电料盘、静电桌布和防静电袋等。现在工作时要在静电桌布上完成，包装或搬运要用静电料盘或防静电袋就是这个道理。3.43中和非导体用离子中和法将其静电中和，如加装『离子风枪』。3.44追踪各阶层管理人员须时时追踪上防制措施，不可使防范工作间断，以确保静电危害之清除。3.45.教育让所有人知道ESD防护。3.5.其它注意事项3.51静电手环每天要定期检查，如有损坏须实时更换（如果接触不良不能免强使用。）3.52静电手环不可以直接接在绿色接地在线，要通过锷鱼夹（否则反而可能会造成不安全──漏电反串从尔造成人身伤害）。3.53绝不可以在没铺静电桌布的工作台面作业。3.54物料盛放一定要使用防静电料盘4COB生产制程4.1来料点收4.11来料必须清点清楚,并按要求摆放,贴上物料状态标笺4.2来料抽检4.21对每批来料都必须抽检如发现不良超标,可退回品管4.3擦板,刷板4.31对每块要生产的PCB板都要用橡皮擦干净金手指上的氧化物.并用静电刷刷干净金手指.把每一块板按相同的方向在铝盘里排好.目的:清洁金手指4.4点红胶4.41在PCB要贴芯片处点上适当的红胶.以IC体积的1/10的胶量目的:保证芯片稳固在PCB底板上4.5贴芯...
