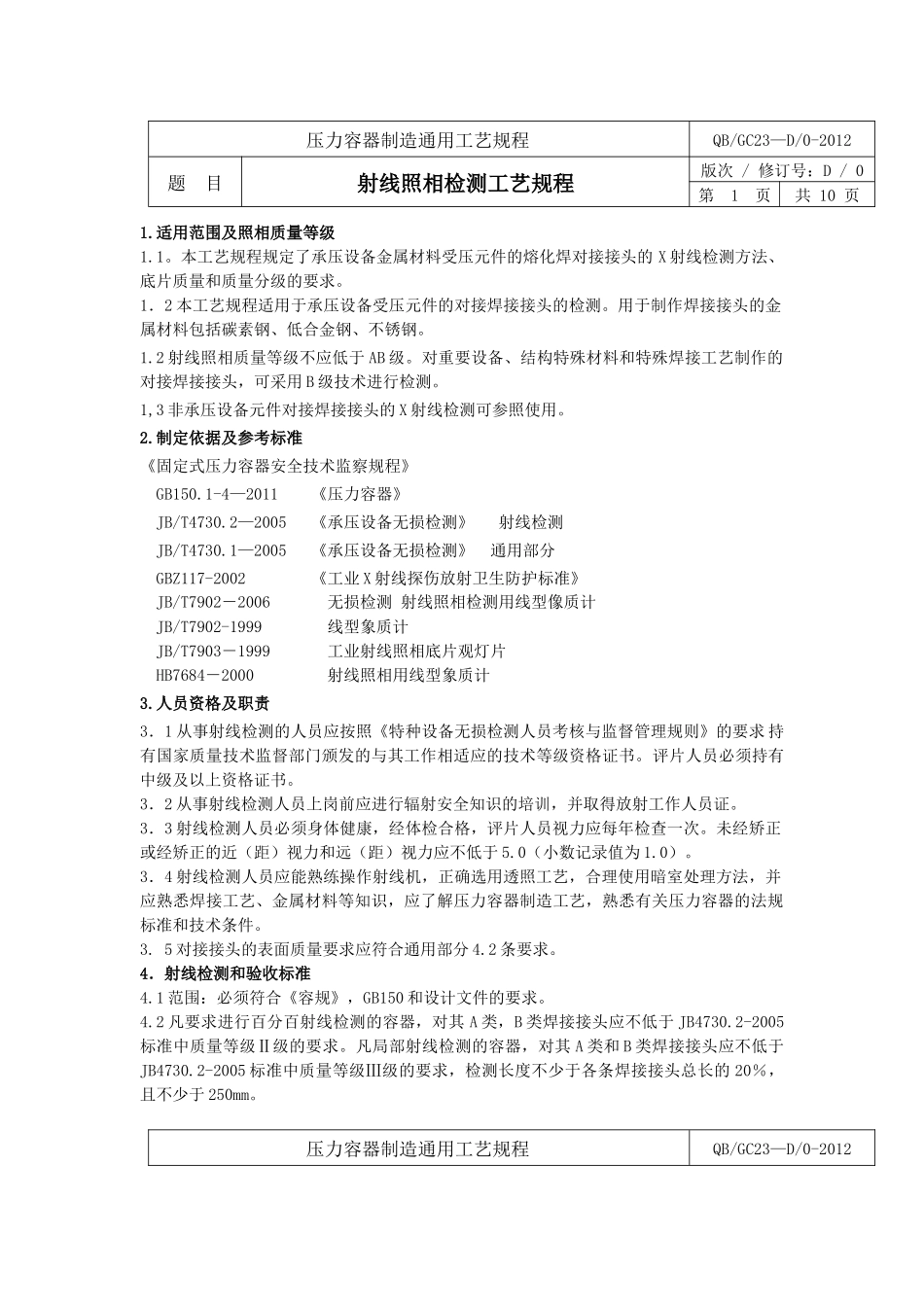

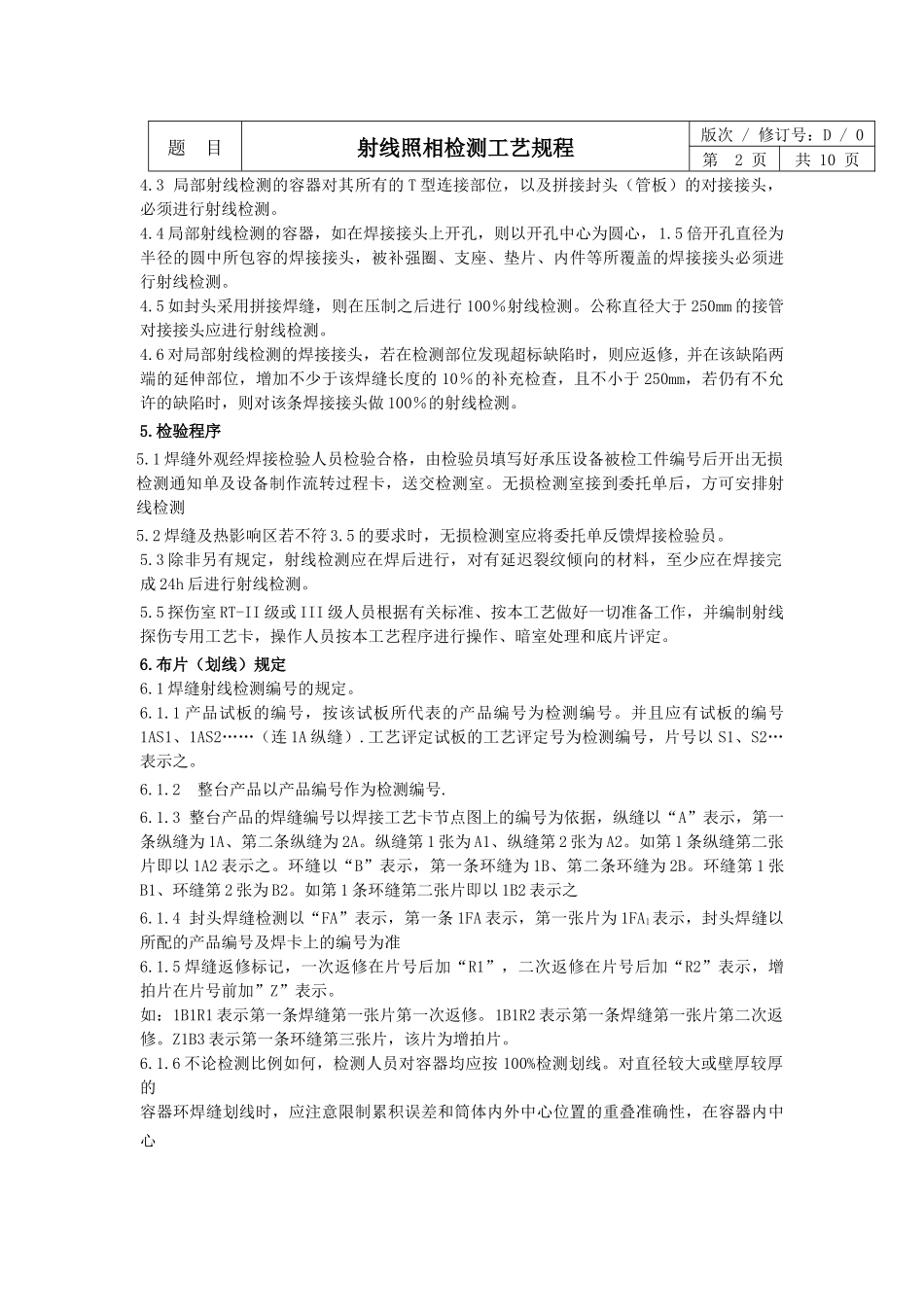

压力容器制造通用工艺规程QB/GC23—D/0-2012题目射线照相检测工艺规程版次/修订号：D/0第1页共10页1.适用范围及照相质量等级1.1。本工艺规程规定了承压设备金属材料受压元件的熔化焊对接接头的X射线检测方法、底片质量和质量分级的要求。1．2本工艺规程适用于承压设备受压元件的对接焊接接头的检测。用于制作焊接接头的金属材料包括碳素钢、低合金钢、不锈钢。1.2射线照相质量等级不应低于AB级。对重要设备、结构特殊材料和特殊焊接工艺制作的对接焊接接头，可采用B级技术进行检测。1,3非承压设备元件对接焊接接头的X射线检测可参照使用。2.制定依据及参考标准《固定式压力容器安全技术监察规程》GB150.1-4—2011《压力容器》JB/T4730.2—2005《承压设备无损检测》射线检测JB/T4730.1—2005《承压设备无损检测》通用部分GBZ117-2002《工业X射线探伤放射卫生防护标准》JB/T7902－2006无损检测射线照相检测用线型像质计JB/T7902-1999线型象质计JB/T7903－1999工业射线照相底片观灯片HB7684－2000射线照相用线型象质计3.人员资格及职责3．1从事射线检测的人员应按照《特种设备无损检测人员考核与监督管理规则》的要求持有国家质量技术监督部门颁发的与其工作相适应的技术等级资格证书。评片人员必须持有中级及以上资格证书。3．2从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。3．3射线检测人员必须身体健康，经体检合格，评片人员视力应每年检查一次。未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0）。3．4射线检测人员应能熟练操作射线机，正确选用透照工艺，合理使用暗室处理方法，并应熟悉焊接工艺、金属材料等知识，应了解压力容器制造工艺，熟悉有关压力容器的法规标准和技术条件。3.5对接接头的表面质量要求应符合通用部分4.2条要求。4．射线检测和验收标准4.1范围：必须符合《容规》，GB150和设计文件的要求。4.2凡要求进行百分百射线检测的容器，对其A类，B类焊接接头应不低于JB4730.2-2005标准中质量等级Ⅱ级的要求。凡局部射线检测的容器，对其A类和B类焊接接头应不低于JB4730.2-2005标准中质量等级Ⅲ级的要求，检测长度不少于各条焊接接头总长的20％，且不少于250mm。压力容器制造通用工艺规程QB/GC23—D/0-2012题目射线照相检测工艺规程版次/修订号：D/0第2页共10页4.3局部射线检测的容器对其所有的T型连接部位，以及拼接封头（管板）的对接接头，必须进行射线检测。4.4局部射线检测的容器，如在焊接接头上开孔，则以开孔中心为圆心，1.5倍开孔直径为半径的圆中所包容的焊接接头，被补强圈、支座、垫片、内件等所覆盖的焊接接头必须进行射线检测。4.5如封头采用拼接焊缝，则在压制之后进行100％射线检测。公称直径大于250mm的接管对接接头应进行射线检测。4.6对局部射线检测的焊接接头，若在检测部位发现超标缺陷时，则应返修,并在该缺陷两端的延伸部位，增加不少于该焊缝长度的10％的补充检查，且不小于250mm，若仍有不允许的缺陷时，则对该条焊接接头做100％的射线检测。5.检验程序5.1焊缝外观经焊接检验人员检验合格，由检验员填写好承压设备被检工件编号后开出无损检测通知单及设备制作流转过程卡，送交检测室。无损检测室接到委托单后，方可安排射线检测5.2焊缝及热影响区若不符3.5的要求时，无损检测室应将委托单反馈焊接检验员。5.3除非另有规定，射线检测应在焊后进行，对有延迟裂纹倾向的材料，至少应在焊接完成24h后进行射线检测。5.5探伤室RT-II级或III级人员根据有关标准、按本工艺做好一切准备工作，并编制射线探伤专用工艺卡，操作人员按本工艺程序进行操作、暗室处理和底片评定。6.布片（划线）规定6.1焊缝射线检测编号的规定。6.1.1产品试板的编号，按该试板所代表的产品编号为检测编号。并且应有试板的编号1AS1、1AS2……（连1A纵缝）.工艺评定试板的工艺评定号为检测编号，片号以S1、S2…表示之。6.1.2整台产品以产品编号作为检测编号.6.1.3整台产品的焊缝编号以焊接工艺卡节点图上的编号为依据，纵缝以“A”表示，第一条纵缝为1A、第二条纵缝为2A。纵缝第1张为A1、纵缝第2张为A2。如第1条纵缝...
