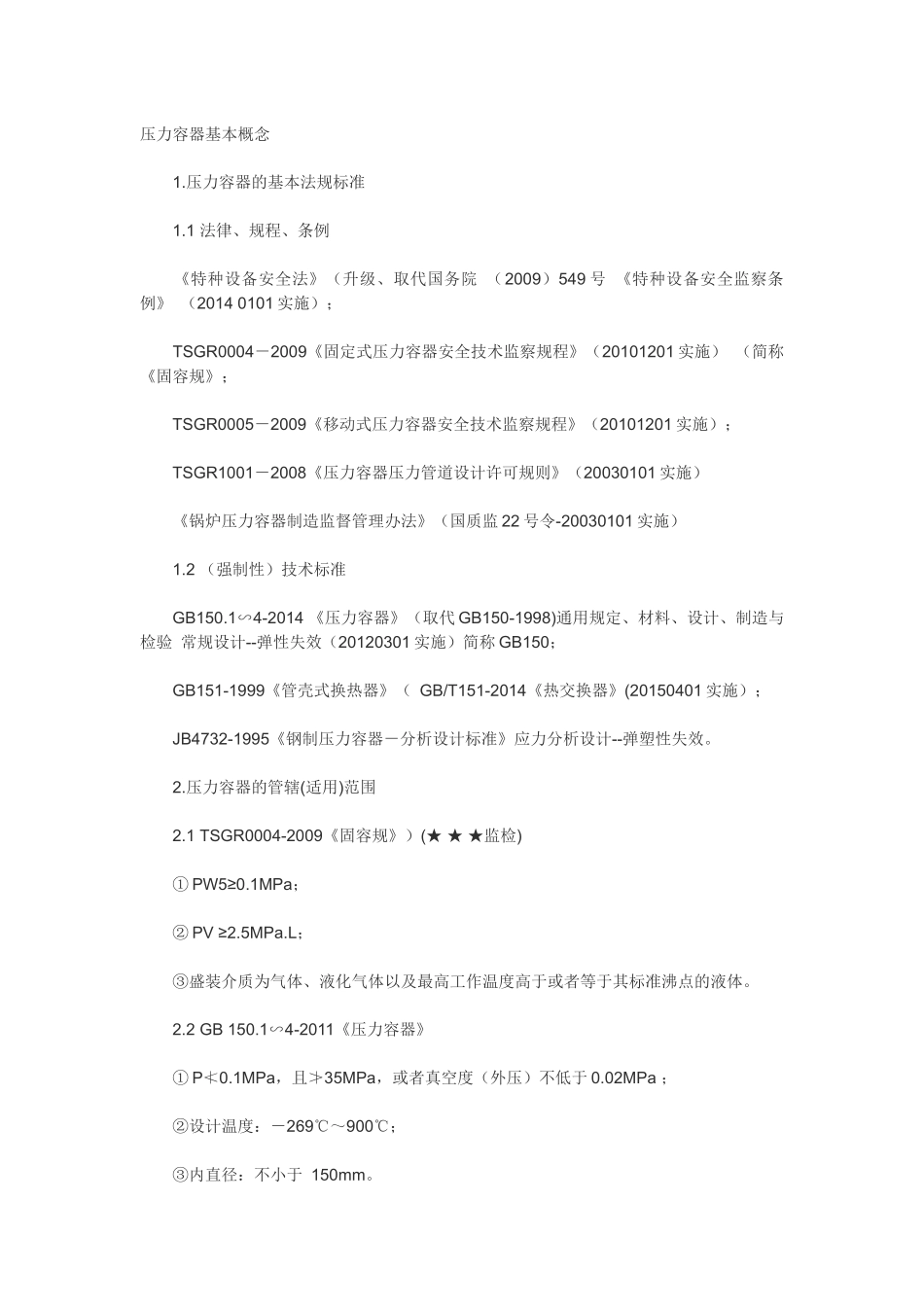

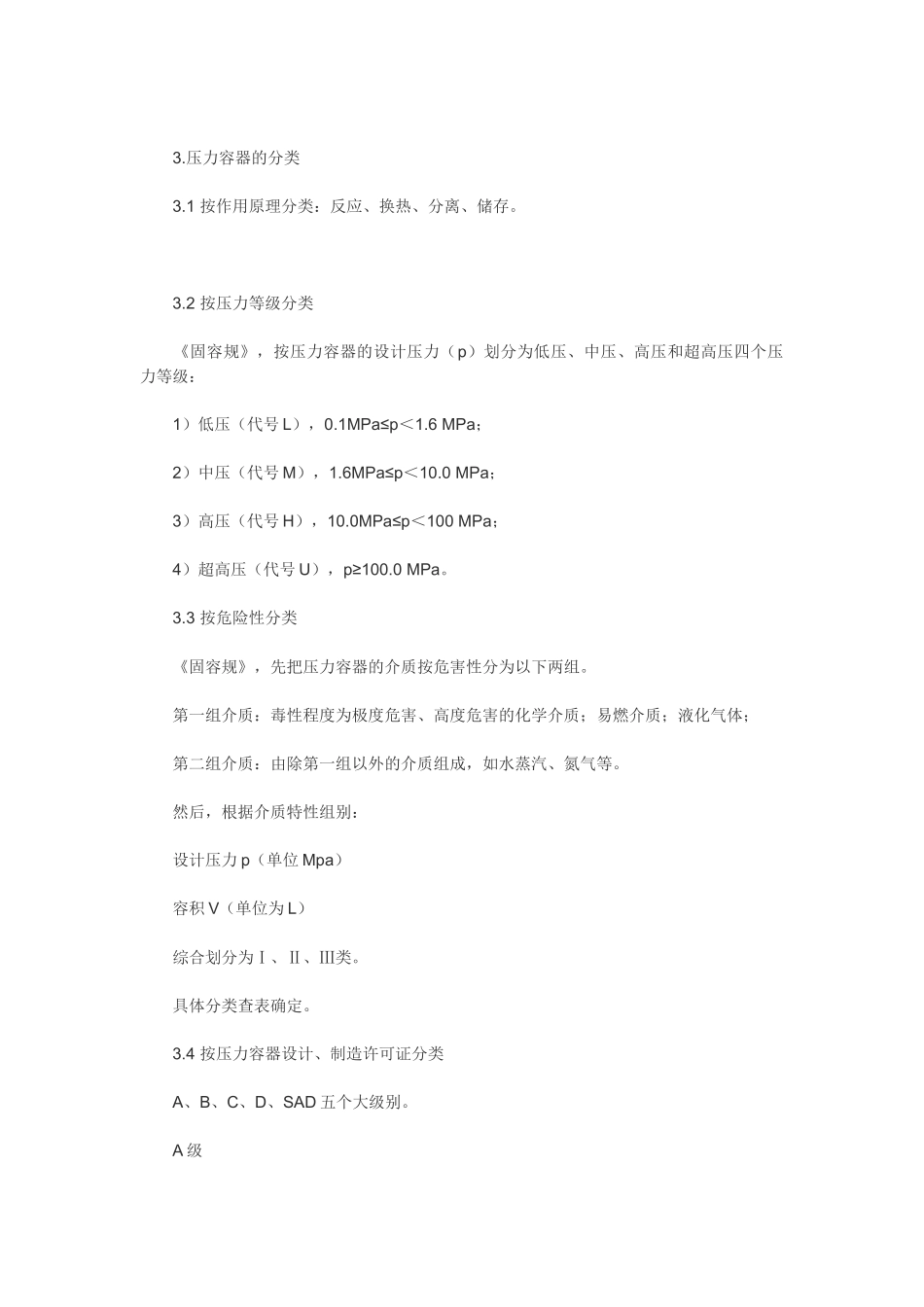

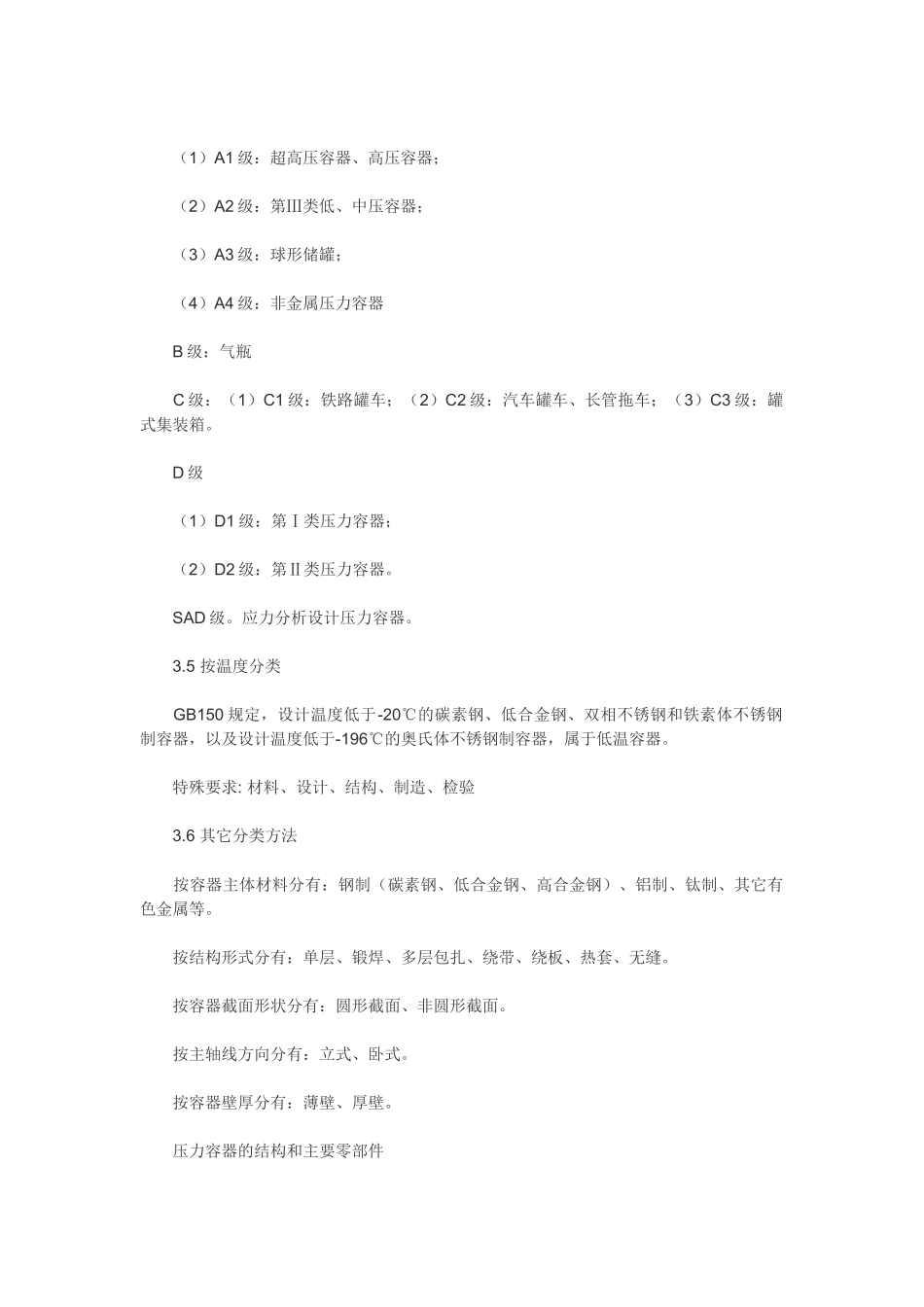

压力容器基本概念1.压力容器的基本法规标准1.1法律、规程、条例《特种设备安全法》（升级、取代国务院（2009）549号《特种设备安全监察条例》（20140101实施）；TSGR0004－2009《固定式压力容器安全技术监察规程》（20101201实施）（简称《固容规》；TSGR0005－2009《移动式压力容器安全技术监察规程》（20101201实施）；TSGR1001－2008《压力容器压力管道设计许可规则》（20030101实施）《锅炉压力容器制造监督管理办法》（国质监22号令-20030101实施）1.2（强制性）技术标准GB150.1∽4-2014《压力容器》（取代GB150-1998)通用规定、材料、设计、制造与检验常规设计--弹性失效（20120301实施）简称GB150；GB151-1999《管壳式换热器》（GB/T151-2014《热交换器》(20150401实施）；JB4732-1995《钢制压力容器－分析设计标准》应力分析设计--弹塑性失效。2.压力容器的管辖(适用)范围2.1TSGR0004-2009《固容规》）(★★★监检)①PW5≥0.1MPa；②PV≥2.5MPa.L；③盛装介质为气体、液化气体以及最高工作温度高于或者等于其标准沸点的液体。2.2GB150.1∽4-2011《压力容器》①P≮0.1MPa，且≯35MPa，或者真空度（外压）不低于0.02MPa；②设计温度：－269℃～900℃；③内直径：不小于150mm。3.压力容器的分类3.1按作用原理分类：反应、换热、分离、储存。3.2按压力等级分类《固容规》，按压力容器的设计压力（p）划分为低压、中压、高压和超高压四个压力等级：1）低压（代号L），0.1MPa≤p＜1.6MPa；2）中压（代号M），1.6MPa≤p＜10.0MPa；3）高压（代号H），10.0MPa≤p＜100MPa；4）超高压（代号U），p≥100.0MPa。3.3按危险性分类《固容规》，先把压力容器的介质按危害性分为以下两组。第一组介质：毒性程度为极度危害、高度危害的化学介质；易燃介质；液化气体；第二组介质：由除第一组以外的介质组成，如水蒸汽、氮气等。然后，根据介质特性组别：设计压力p（单位Mpa）容积V（单位为L）综合划分为Ⅰ、Ⅱ、Ⅲ类。具体分类查表确定。3.4按压力容器设计、制造许可证分类A、B、C、D、SAD五个大级别。A级（1）A1级：超高压容器、高压容器；（2）A2级：第Ⅲ类低、中压容器；（3）A3级：球形储罐；（4）A4级：非金属压力容器B级：气瓶C级：（1）C1级：铁路罐车；（2）C2级：汽车罐车、长管拖车；（3）C3级：罐式集装箱。D级（1）D1级：第Ⅰ类压力容器；（2）D2级：第Ⅱ类压力容器。SAD级。应力分析设计压力容器。3.5按温度分类GB150规定，设计温度低于-20℃的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器，属于低温容器。特殊要求:材料、设计、结构、制造、检验3.6其它分类方法按容器主体材料分有：钢制（碳素钢、低合金钢、高合金钢）、铝制、钛制、其它有色金属等。按结构形式分有：单层、锻焊、多层包扎、绕带、绕板、热套、无缝。按容器截面形状分有：圆形截面、非圆形截面。按主轴线方向分有：立式、卧式。按容器壁厚分有：薄壁、厚壁。压力容器的结构和主要零部件2.封头也是压力容器最主要的组成部分；通常有椭圆封头、碟形封头、半球形封头、锥形封头、平盖封头、球冠封头等封头已标准化，最新标准为GB/T25198-2010《压力容器用封头》。2.1椭圆形封头长短半径比例为2：1的标准椭圆的一半，带25或40mm直边。2.2.碟形封头由半径为R的球面，半径为r的连接球面与高度为h的直边三部分组成。2.3.半球形封头一般为标准半球形状，一般不带直边。应力状态好，但加工制造困难，仅用于高压或直径大的容器。2.4.锥形封头：角度可变，两端分别可带圆弧和直边。2.7钢制封头冲压后的壁厚变化4设备法兰是容器与介质输送管道或仪表、安全附件管道等进行连接的附件。又称压力容器法兰，用于连接壳体与壳体、壳体与平盖、壳体与管板。标准：JB/T4700~4707-2000分甲型平焊法兰、乙型平焊法兰和长颈对焊法兰三种类型。密封面分突面（RF）、凹凸面（MFM）和榫槽面（TG）三种密封面。5支座压力容器的支撑结构。标准：JB/T4712-2007分鞍式支座、耳式支座、腿式支座和支撑式支座四种类型。还有非标的裙式支座，简称裙座。7压力容器视镜简称视镜，最新标准：H...
