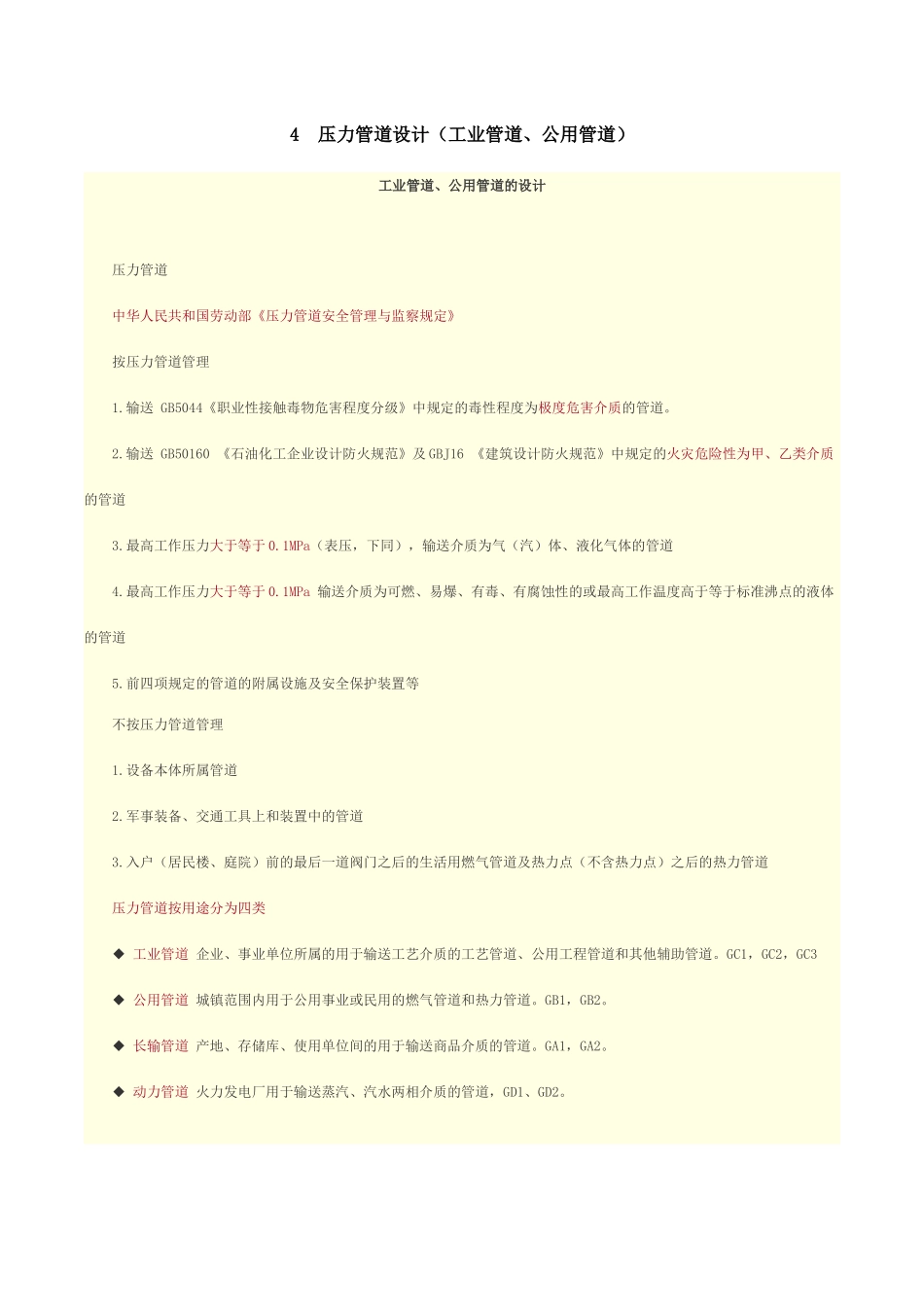

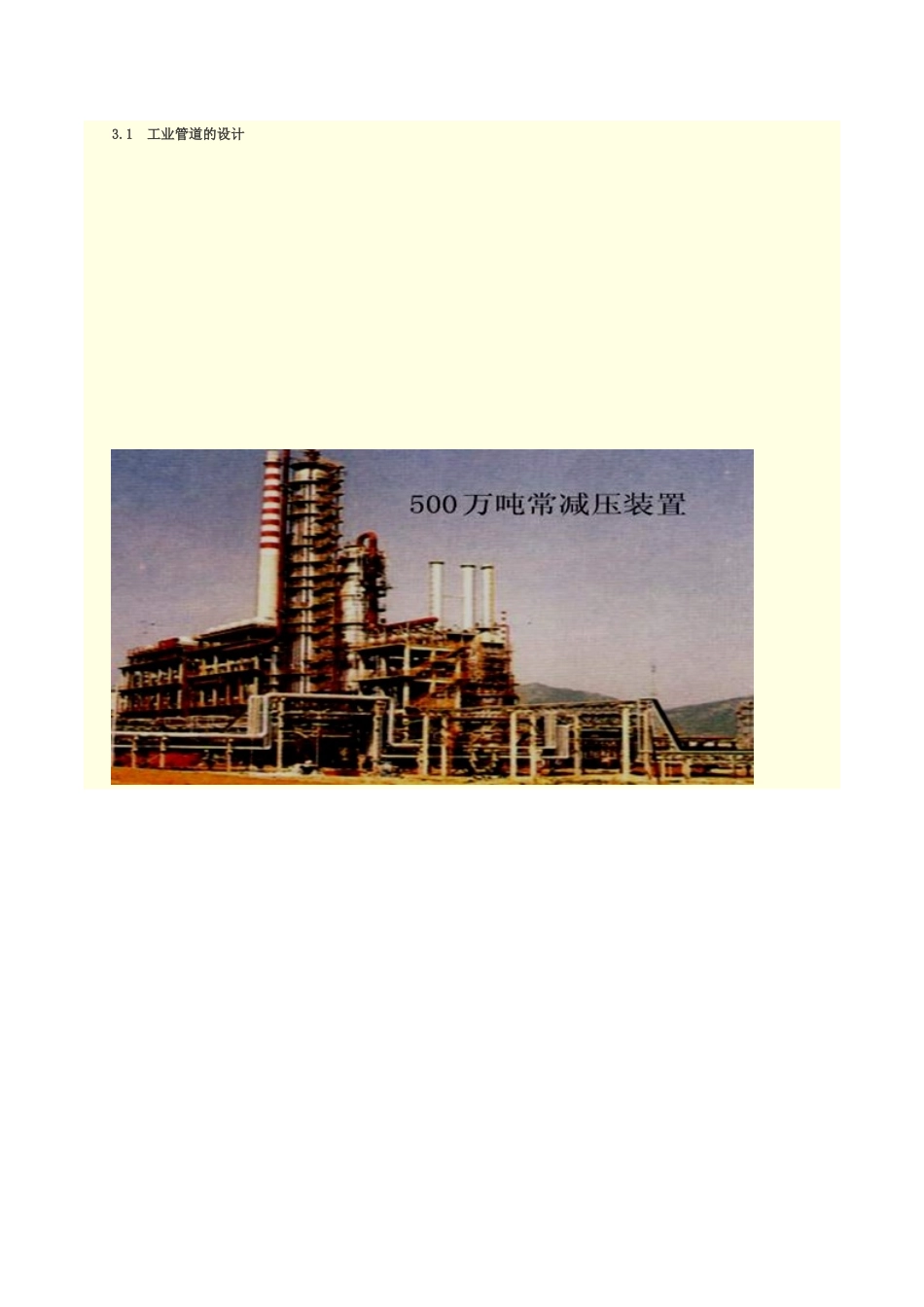

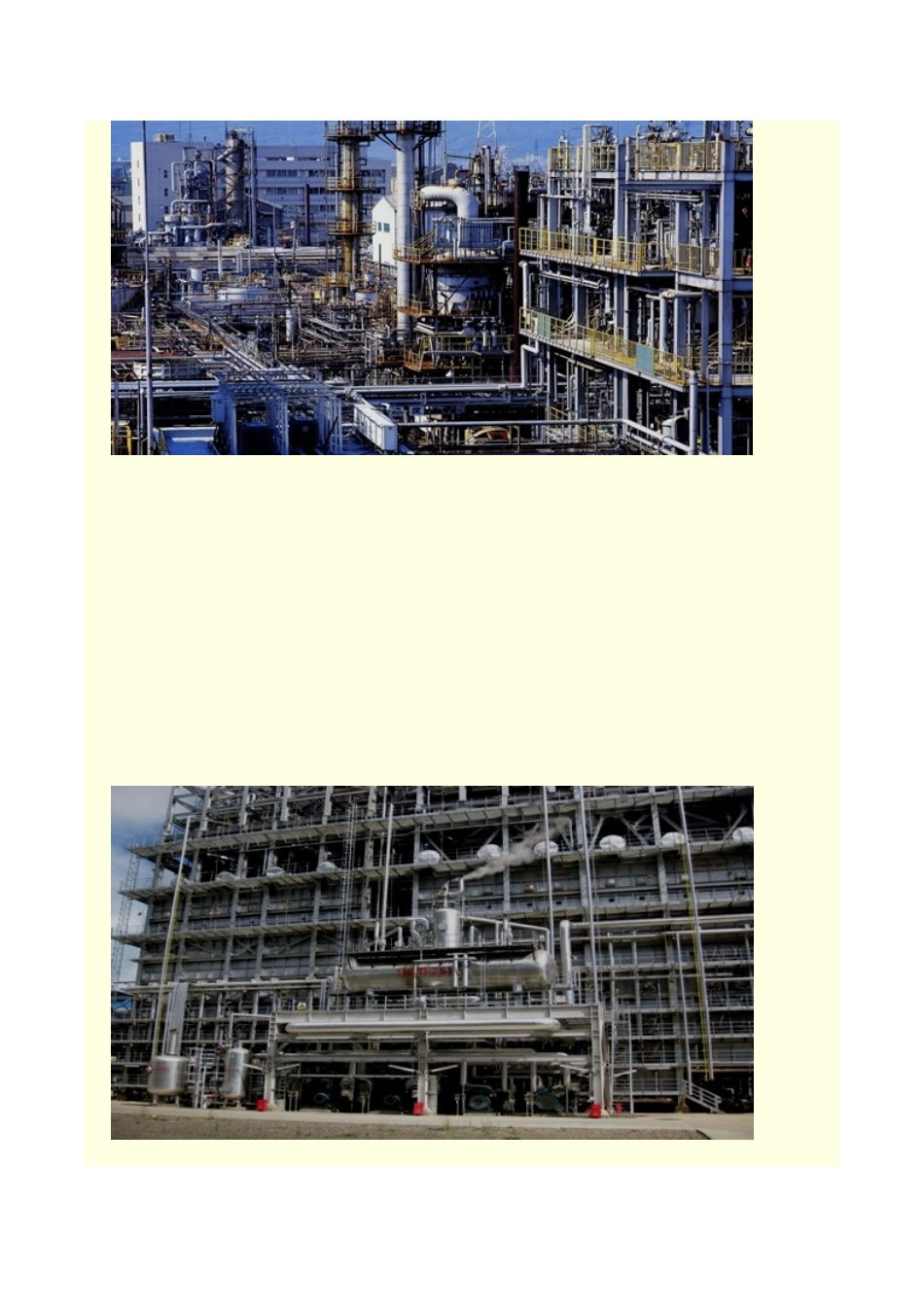

4压力管道设计（工业管道、公用管道）工业管道、公用管道的设计压力管道中华人民共和国劳动部《压力管道安全管理与监察规定》按压力管道管理1.输送GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道。2.输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道3.最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道4.最高工作压力大于等于0.1MPa输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度高于等于标准沸点的液体的管道5.前四项规定的管道的附属设施及安全保护装置等不按压力管道管理1.设备本体所属管道2.军事装备、交通工具上和装置中的管道3.入户（居民楼、庭院）前的最后一道阀门之后的生活用燃气管道及热力点（不含热力点）之后的热力管道压力管道按用途分为四类◆工业管道企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道和其他辅助管道。GC1，GC2，GC3◆公用管道城镇范围内用于公用事业或民用的燃气管道和热力管道。GB1，GB2。◆长输管道产地、存储库、使用单位间的用于输送商品介质的管道。GA1，GA2。◆动力管道火力发电厂用于输送蒸汽、汽水两相介质的管道，GD1、GD2。3.1工业管道的设计工业管道的定义：1）定义GC类（工业管道）指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。包括延伸出工厂边界线，但归属企业、事业单位所管辖的管道。2）分级详见《压力容器压力管道设计许可规则》（简称设计规则）（TSGR1001-2008附录B）划分为GC1级、GC2级、GC3级。符合下列条件之一的工业管道为GC1级：（1）输送国标GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送国标GB50160-1999《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；（3）输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。符合下列条件的工业管道为GC2级：除GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级的管道。符合下列条件的工业管道为GC3级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa，并且设计温度大于-20℃但是小于185℃的管道。《压力管道安全技术监察规程》（TSGD0001-2009）（简称管规）第二条中强调了工业管道的三要素。本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）：1）最高工作压力大于或者等于0.1MPa（表压，下同）的管道；2）公称直径（即公称通径、公称尺寸，代号一般用DN表示）大于25mm的管道；3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。注意管规监管的范围不包括下列管道：公称压力为42MPa以上的管道和非金属管道。工业管道的特点：1）工业管道广泛应用于各工矿企业、事业单位等各行各业中，分布于城、乡各个地域。2）工业管道是压力管道中工艺流程种类最多、生产制作状态变化最为复杂、输送的介质品种较多、条件较为苛刻。3）工业管道输送压力高（最高可达300MPa以上）、温度高（最高可达1000℃以上）。4）工业管道也是4种压力管道中分类品种级别最多的一种。5）工业管道一般置于工厂与各种站、场等工业基地中，尽管操作条件复杂，环境条件苛刻，但管道比较集中易于控制管理。压力管道设计基本要求压力管道设计基本要求是安全性好和经济合理。1）安全性首先表现在其操作运行风险小、安全系数大、不至于因失效而产生重大事故。2）其次是运行平稳、尽量避免跑、冒、滴、漏现象，不至于因其故障造成整个装置的不正常停车。3）经济性好使压力管道的一次投资费用和操作维护费用的综合指数低。4）必须满足工艺要求。5）应进行标准...
