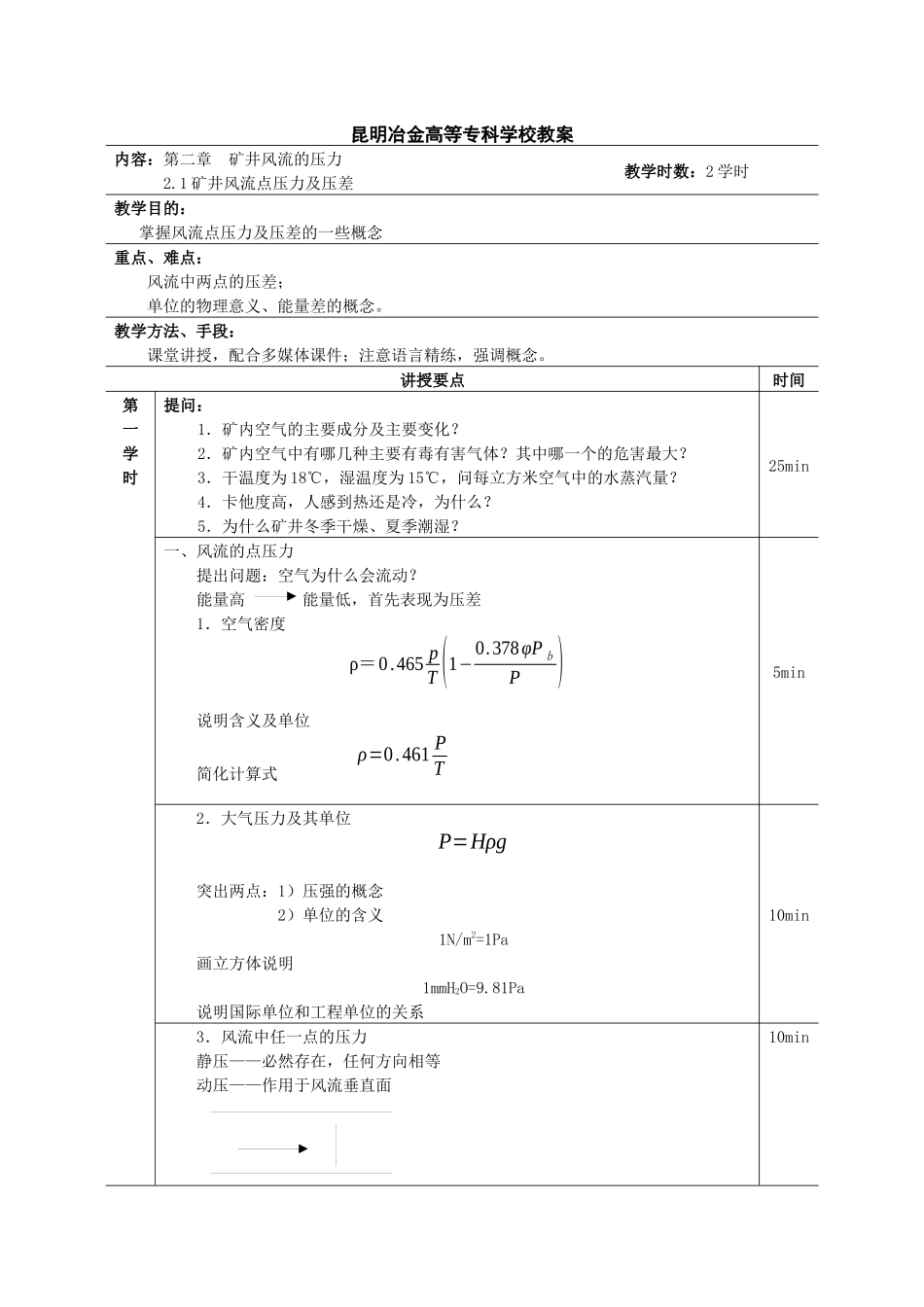

昆明冶金高等专科学校教案内容：第二章矿井风流的压力2.1矿井风流点压力及压差教学时数：2学时教学目的：掌握风流点压力及压差的一些概念重点、难点：风流中两点的压差；单位的物理意义、能量差的概念。教学方法、手段：课堂讲授，配合多媒体课件；注意语言精练，强调概念。讲授要点时间第一学时提问：1．矿内空气的主要成分及主要变化？2．矿内空气中有哪几种主要有毒有害气体？其中哪一个的危害最大？3．干温度为18℃，湿温度为15℃，问每立方米空气中的水蒸汽量？4．卡他度高，人感到热还是冷，为什么？5．为什么矿井冬季干燥、夏季潮湿？25min一、风流的点压力提出问题：空气为什么会流动？能量高能量低，首先表现为压差1．空气密度ρ＝0.465pT(1−0.378φPｂP)说明含义及单位简化计算式ρ=0.461PT5min2．大气压力及其单位P=Hρg突出两点：1）压强的概念2）单位的含义1N/m2=1Pa画立方体说明1mmH2O=9.81Pa说明国际单位和工程单位的关系10min3．风流中任一点的压力静压——必然存在，任何方向相等动压——作用于风流垂直面10minH动=12ρV2要求点：1）记住此式；2）ρ＝1.2Kg/m3；3）为什么单位是Pa；4）全压的概念；5）静动压的互相转换，以机翼和突然扩大为例。第二学时二、矿井通风的压差1．首先明确绝对压力与相对压力的概念一点比与两点比2．风流中两点的压力差（循序渐近，由特殊到一般）1）水平风流重点抓全压的概念全压差＝静压差＋动压差断面相等，动压差为零不能因此而得出结论①风流一定侍从静压大之处流向静压小之处；②风流一定从全压大的地方流向全压小的地方。提问为什么，引入能量的概念20min2）垂直风流列出两点的能量说明压差的含义10min3）任意风流列出伯努力方城5min4）管内外的压差用图形解释，得出结论解释为什么8min作业：11、12T21P2V2ρ2P2P1V1ρ1P1O20．45昆明冶金高等专科学校教案内容：第二章矿井风流的压力2.2佰努利方程在通风中的应用教学时数：2学时教学目的：树立矿井通风能量互换关系重点、难点：重点：全压与自然压差的联合作用克服矿井阻力并形成矿井出口动压，即h全±h自=h+h出；难点：有效静压教学方法、手段：课堂讲授，配合多媒体课件，课中安排15分钟进行课间讨论。通过实验手段掌握矿内空气压力的测定。讲授要点时间第一学时提问：1．气压为610mmHg，气温为15℃，空气的密度为多少？2．风速为240m/min，空气密度为1.2Kg/m3，问动压多大？3．U形管水面如何变化，差值为多少？4．当ρ=1Kg/m3时，风流中一点的动压为20.45mmH2O时，问风速为多少？20min一、伯努力方程在矿井通风中的应用根据提问第3题列出伯努力方程，指出其使用条件，密度变化不大的风流两点间的能量关系，因之对于整个矿井也适用。1．压入式通风矿井：这是讲解中的重点，也为突破难点作准备。紧紧抓住三点：1）根据图形列出矿井的能量关系；30minO2）建立扇风机全压概念；3）结论。第二学时2．抽出式通风矿井按上述三步骤分析注意建立有效静压的概念15min3．主扇安装在井下仍按上述三步骤，目的在于得出同样的结论，即h全±h自=h+h出进而分析矿井通风学习的基本内容10min二、矿井压差梯度图先树立气压基准线以及压差基准线的概念1．自然通风的压差梯度图初步建立压差梯度图的概念按照能量互换关系式。说明在图中的反映，以判断自然压差为准。2．压入式压差梯度图建立正压概念，分析自然通风与机械通风的关系以及所示的图形概念。3．抽出式压差梯度图建立负压概念4．扇风机安井下总结压差梯度图的作用20min作业：8、9、14T
