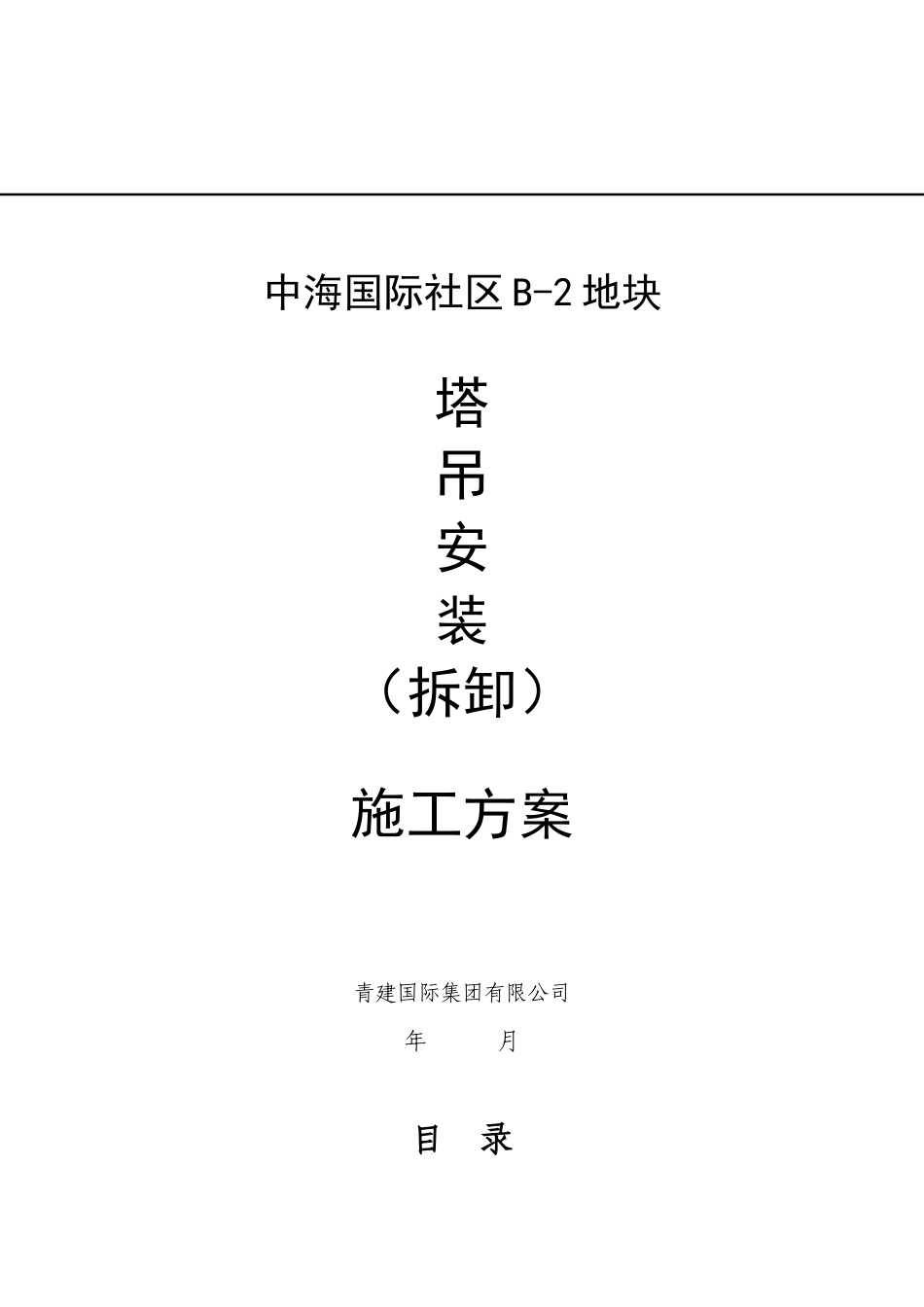

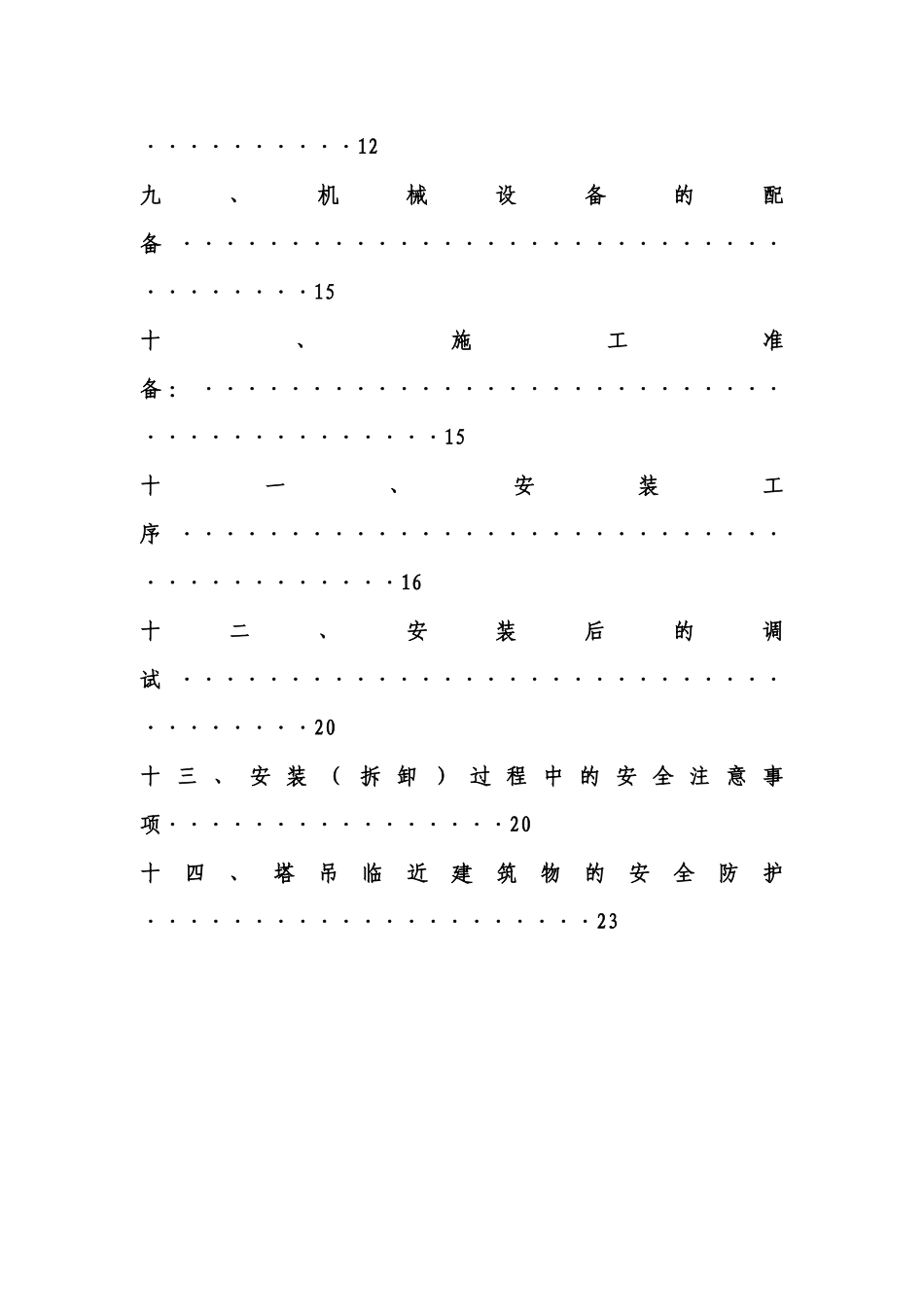

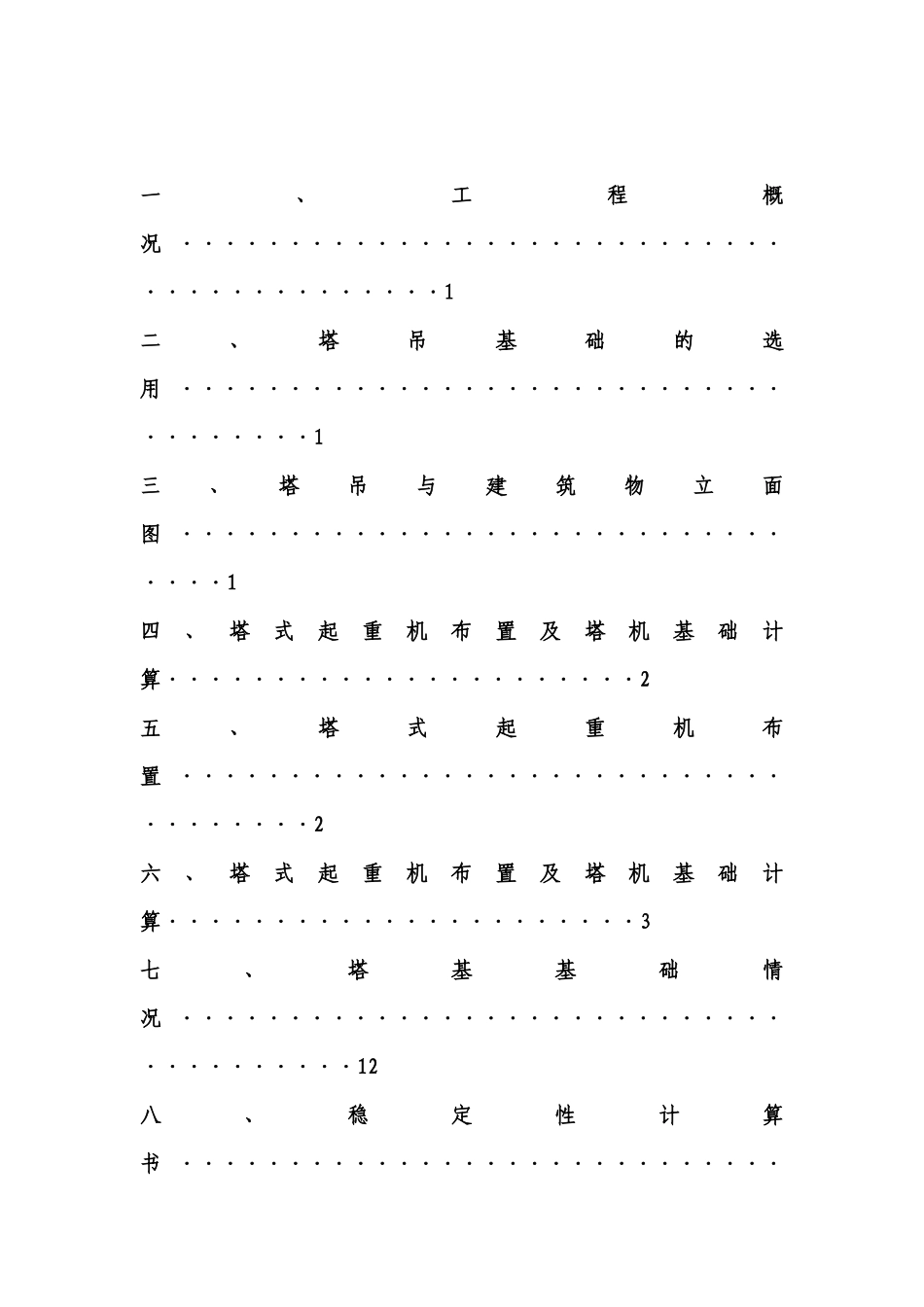

中海国际社区B-2地块塔吊安装（拆卸）施工方案青建国际集团有限公司年月目录一、工程概况··········································1二、塔吊基础的选用····································1三、塔吊与建筑物立面图································1四、塔式起重机布置及塔机基础计算······················2五、塔式起重机布置····································2六、塔式起重机布置及塔机基础计算······················3七、塔基基础情况······································12八、稳定性计算书······································12九、机械设备的配备····································15十、施工准备：·········································15十一、安装工序········································16十二、安装后的调试····································20十三、安装（拆卸）过程中的安全注意事项················20十四、塔吊临近建筑物的安全防护·····················23塔式起重机安装（拆卸）方案一、工程概况本工程为中海地产.国家级社区.九曲片区B2地块二标段项目，位于济南市中区原九曲村旧址周边其北侧为二环南路，新建阳光新路西侧。本说明用于B2片区内各联排或双拼别墅。别墅地下一层，地上三层，建筑高度(±0.000至坡屋面起坡点)为9.700米。主体施工垂直运输及水平运输:选用4台QTZ40系列（吊装半径48m）自升式塔式起重机。二、塔吊基础的选用根据2016-01-01实施的混凝土预制拼装塔机基础技术规程，采用预制拼装塔机基础。三、塔吊与建筑物立面图五、塔式起重机布置：塔基基础及予埋件位置按自升式塔式起重机使用说明书附录的基础详图施工，砼强度等级C35,塔基相关钢筋及商砼原材料检测报告齐备。基础必须经安装单位、土建使用单位、总包、监理、业主联合验收合格。六、塔式起重机布置及塔机基础计算1、参数信息塔吊型号:QTZ40，塔吊起升高度H=27.50m，塔吊倾覆力矩M=400fkN.m，混凝土强度等级:C40，塔身宽度B=1.8fm，基础以上土的厚度D:=0.00m，自重F1=287.83fkN，基础承台厚度h=0.80m，最大起重荷载F2=46.6fkN，基础承台宽度Bc=6.00m，建筑物高度塔吊高度95m钢筋级别:II级钢。2、基础最小尺寸计算2.1最小厚度计算依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：(7.7.1-2)其中:F──塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。η──应按下列两个公式计算，并取其中较小值，取1.00；(7.7.1-2)(7.7.1-3)η1--局部荷载或集中反力作用面积形状的影响系数；η2--临界截面周长与板截面有效高度之比的影响系数；βh--截面高度影响系数：当h≤800mm时，取βh=1.0；当h≥2000mm时，取βh=0.9，其间按线性内插法取用；ft--混凝土轴心抗拉强度设计值，取19.10MPa；σpc,m--临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值宜控制在1.0-3.5N/mm2范围内，取2500.00；um--临界截面的周长：距离局部荷载或集中反力作用面积周边ho/2处板垂直截面的最不利周长；这里取（塔身宽度+ho）×4=10.40m；ho--截面有效高度，取两个配筋方向的截面有效高度的平均值；βs--局部荷载或集中反力作用面积为矩形时的长边与短边尺寸的比值，βs不宜大于4；当βs<2时，取βs=2；当面积为圆形时，取βs=2；这里取βs=2；αs--板柱结构中柱类型的影响系数：对中性，取αs=40;对边柱，取αs=30;对角柱，取αs=20.塔吊计算都按照中性柱取值，取αs=40。计...
