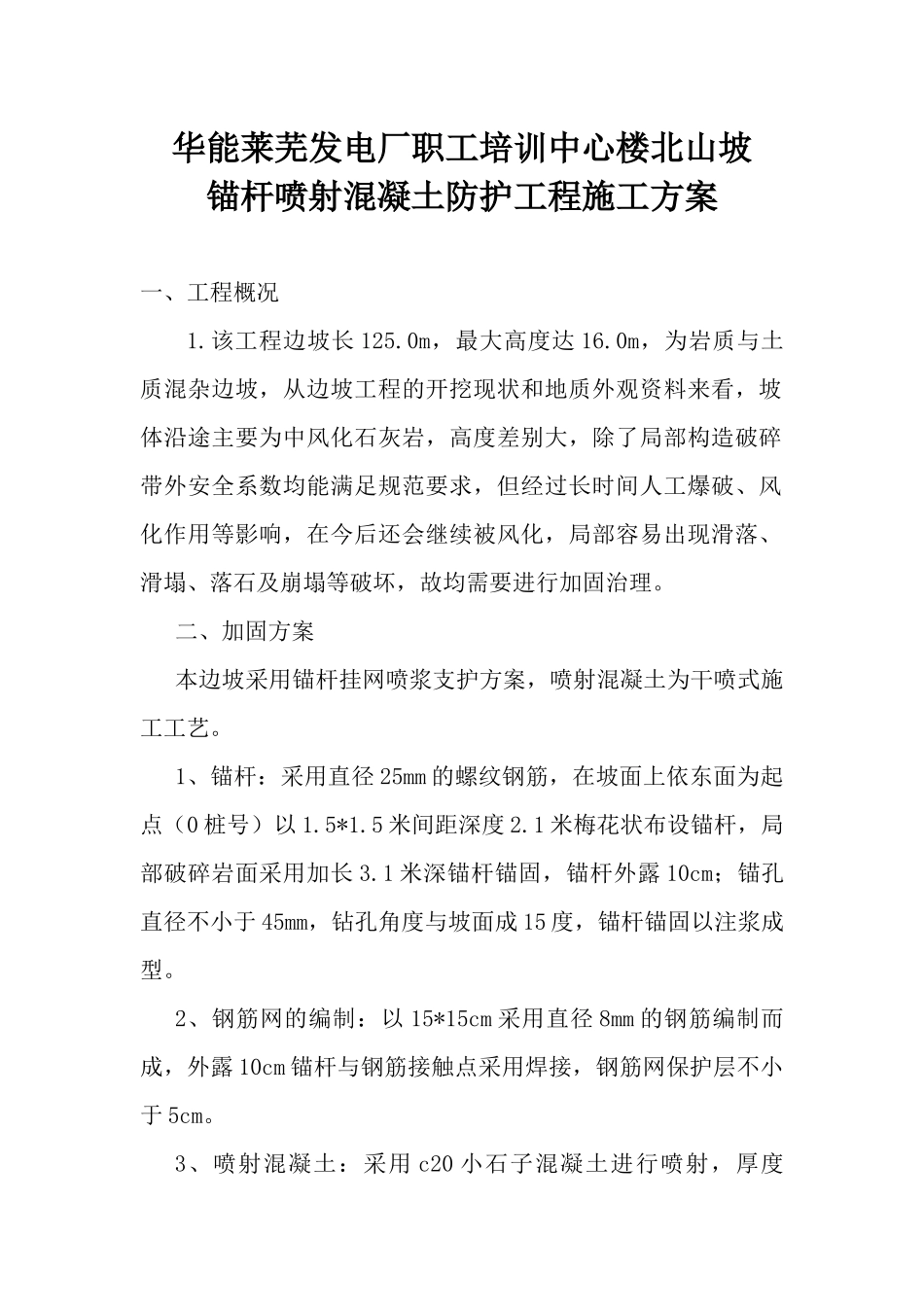

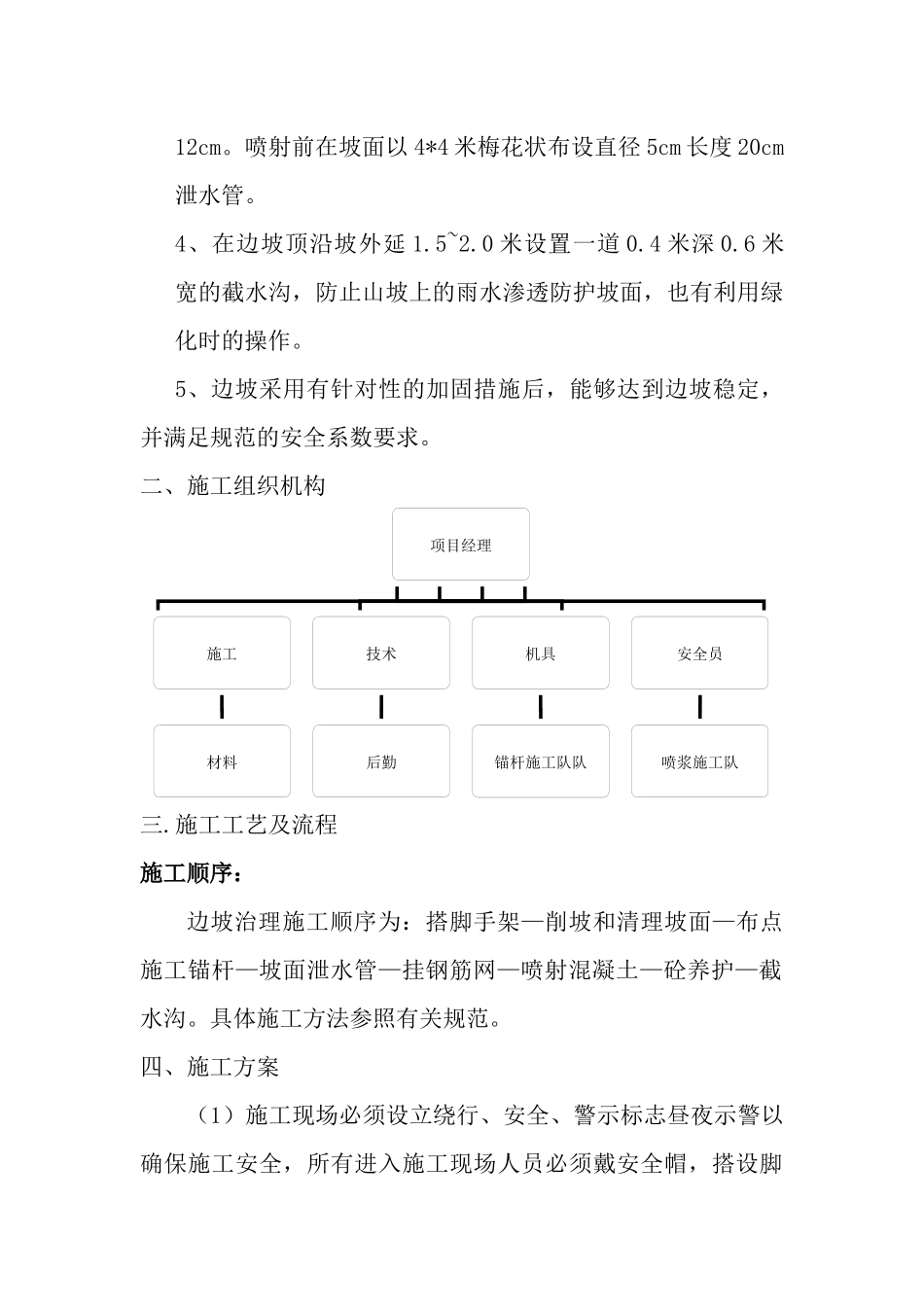

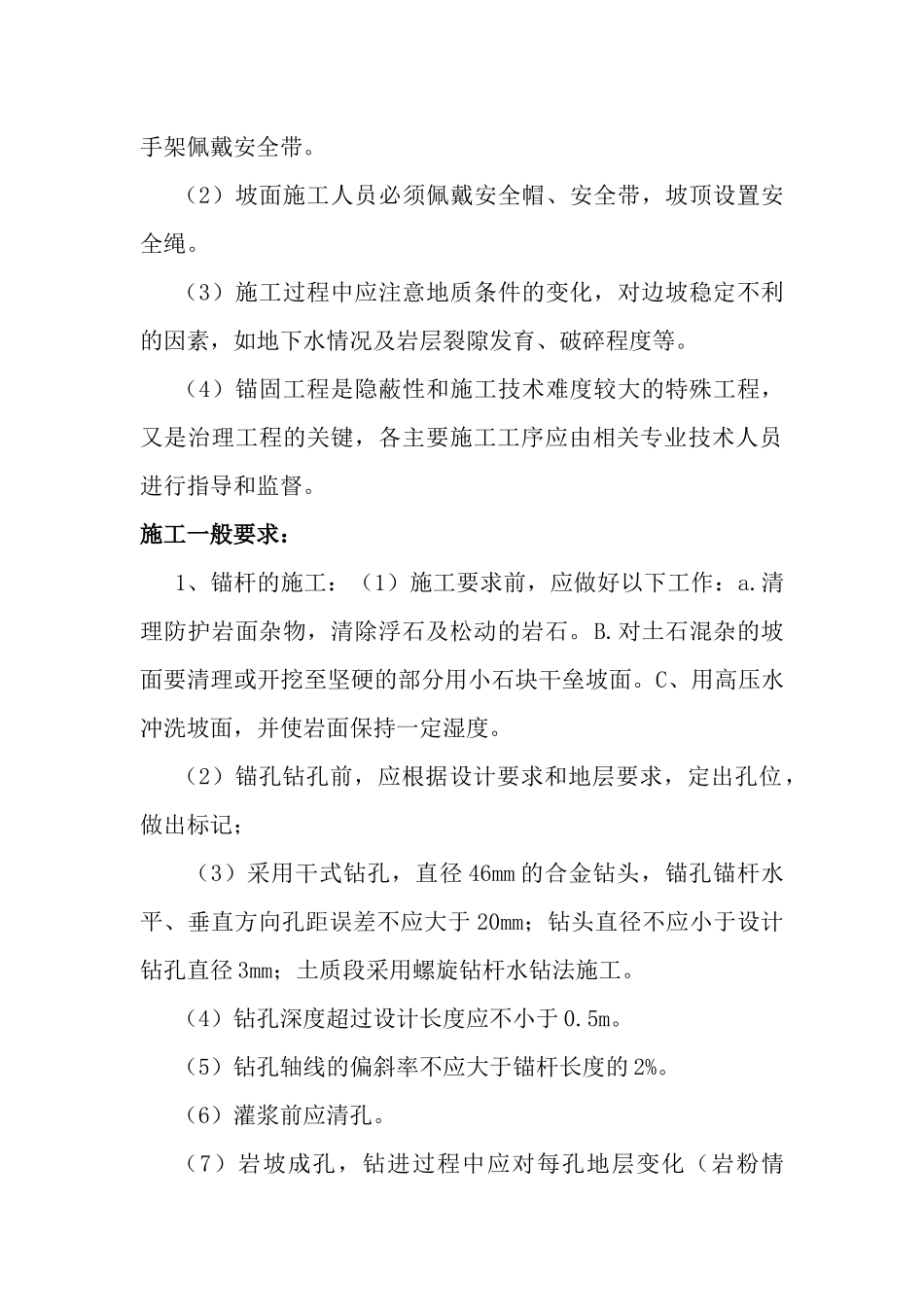

华能莱芜发电厂职工培训中心楼北山坡锚杆喷射混凝土防护工程施工方案一、工程概况1.该工程边坡长125.0m，最大高度达16.0m，为岩质与土质混杂边坡，从边坡工程的开挖现状和地质外观资料来看，坡体沿途主要为中风化石灰岩，高度差别大，除了局部构造破碎带外安全系数均能满足规范要求，但经过长时间人工爆破、风化作用等影响，在今后还会继续被风化，局部容易出现滑落、滑塌、落石及崩塌等破坏，故均需要进行加固治理。二、加固方案本边坡采用锚杆挂网喷浆支护方案，喷射混凝土为干喷式施工工艺。1、锚杆：采用直径25mm的螺纹钢筋，在坡面上依东面为起点（0桩号）以1.5*1.5米间距深度2.1米梅花状布设锚杆，局部破碎岩面采用加长3.1米深锚杆锚固，锚杆外露10cm；锚孔直径不小于45mm，钻孔角度与坡面成15度，锚杆锚固以注浆成型。2、钢筋网的编制：以15*15cm采用直径8mm的钢筋编制而成，外露10cm锚杆与钢筋接触点采用焊接，钢筋网保护层不小于5cm。3、喷射混凝土：采用c20小石子混凝土进行喷射，厚度项目经理施工技术机具安全员锚杆施工队队喷浆施工队后勤材料12cm。喷射前在坡面以4*4米梅花状布设直径5cm长度20cm泄水管。4、在边坡顶沿坡外延1.5~2.0米设置一道0.4米深0.6米宽的截水沟，防止山坡上的雨水渗透防护坡面，也有利用绿化时的操作。5、边坡采用有针对性的加固措施后，能够达到边坡稳定，并满足规范的安全系数要求。二、施工组织机构三.施工工艺及流程施工顺序：边坡治理施工顺序为：搭脚手架—削坡和清理坡面—布点施工锚杆—坡面泄水管—挂钢筋网—喷射混凝土—砼养护—截水沟。具体施工方法参照有关规范。四、施工方案（1）施工现场必须设立绕行、安全、警示标志昼夜示警以确保施工安全，所有进入施工现场人员必须戴安全帽，搭设脚手架佩戴安全带。（2）坡面施工人员必须佩戴安全帽、安全带，坡顶设置安全绳。（3）施工过程中应注意地质条件的变化，对边坡稳定不利的因素，如地下水情况及岩层裂隙发育、破碎程度等。（4）锚固工程是隐蔽性和施工技术难度较大的特殊工程，又是治理工程的关键，各主要施工工序应由相关专业技术人员进行指导和监督。施工一般要求：1、锚杆的施工：（1）施工要求前，应做好以下工作：a.清理防护岩面杂物，清除浮石及松动的岩石。B.对土石混杂的坡面要清理或开挖至坚硬的部分用小石块干垒坡面。C、用高压水冲洗坡面，并使岩面保持一定湿度。（2）锚孔钻孔前，应根据设计要求和地层要求，定出孔位，做出标记；（3）采用干式钻孔，直径46mm的合金钻头，锚孔锚杆水平、垂直方向孔距误差不应大于20mm；钻头直径不应小于设计钻孔直径3mm；土质段采用螺旋钻杆水钻法施工。（4）钻孔深度超过设计长度应不小于0.5m。（5）钻孔轴线的偏斜率不应大于锚杆长度的2%。（6）灌浆前应清孔。（7）岩坡成孔，钻进过程中应对每孔地层变化（岩粉情况）、进尺速度（钻速、钻压等）及一些特殊情况作现场纪录，若遇塌孔，应立即停钻，进行处理后重新钻进。（8）锚杆孔内灌注M30水泥砂浆，采用从孔底到口返浆式注浆。对于破碎地段的锚杆应采用压力注浆，注浆材料为纯水泥浆，水灰比0.40~0.45，压力0.6~0.8Mpa。2、钢筋网的施工：挂网施工时钢筋应固定在岩面上并留3cm左右的间隙，钢筋网片与Φ25mm螺纹钢筋固定，钢筋网的搭接长度要大于20cm。先将圆盘钢筋φ8.0mm调直，按坡形尺寸取料加工，按网孔150mm×150mm的规格编织好钢筋网，分布要均匀，帮孔要牢固，以保证喷射混凝土时钢筋不晃动。钢筋网必须与锚杆焊接，以保证钢筋保护层厚度。伸缩缝每隔20cm设一道，伸缩缝内充填沥青等弹性材，3、喷射混凝土挂网后进行喷射砼时先清除残留在施工缝接合面上的浮浆层和松散碎屑，并喷水湿润，开始喷射时，应减少喷头至受喷面的距离，并调节喷射的角度，以保证钢筋与壁面之间混凝土的密实性；喷射中如有脱落的混凝土被钢筋网架住，应及时清除；施工前，应认真检查原材料的品种，型号，规格及各部件的质量，并应有原材料主要技术性能的检验报告。材料要求水泥浆体材料：易用32.5R普通硅酸盐水泥，并有出厂合格证及试验报告，不得使用高铝水泥，水泥的质量应符合国家GB175《硅酸盐...
