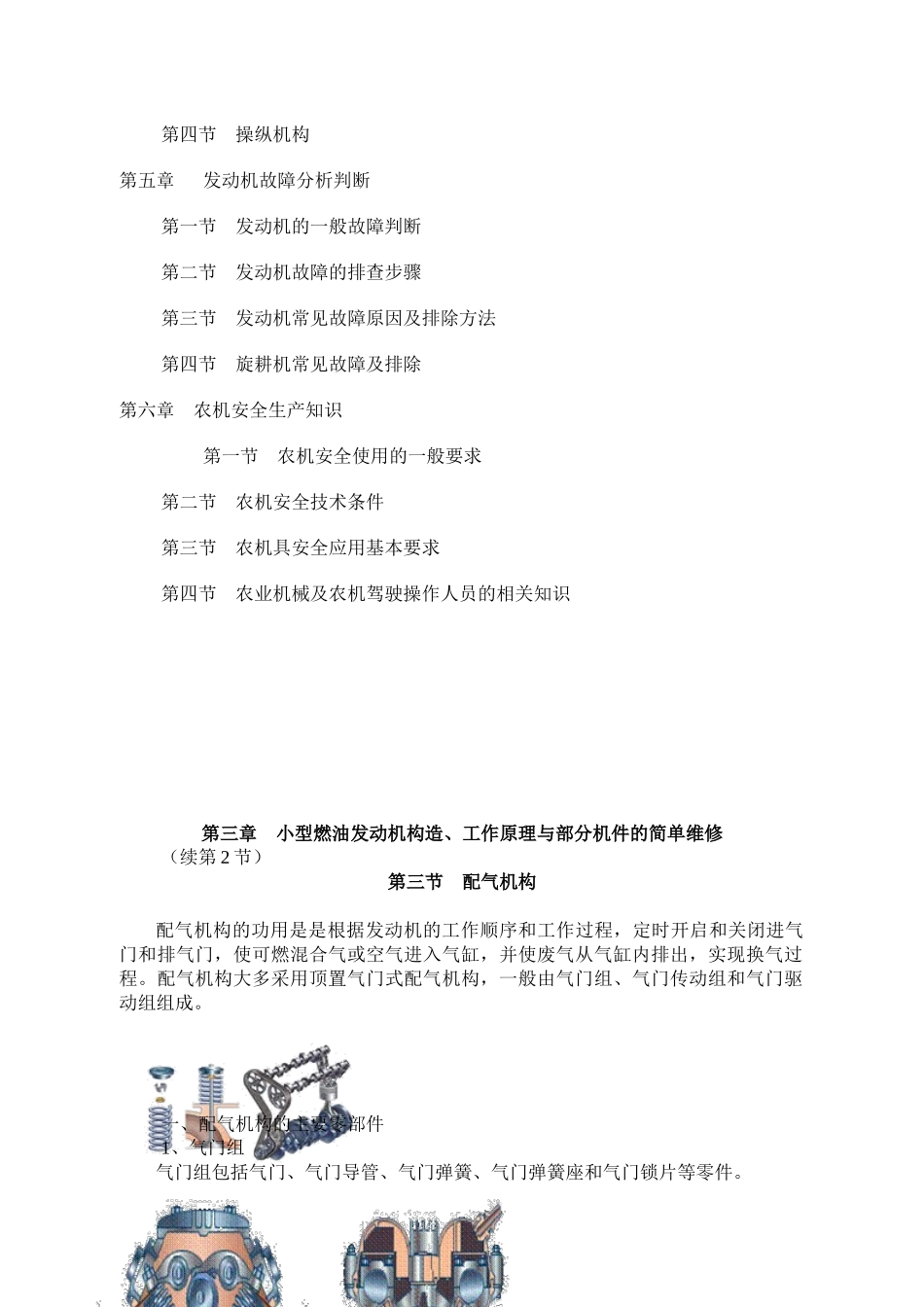

操作-维护型农村农机综合技能人才读本胡昌礼编2006年10月目录第一章职业道德与基础知识第一节职业道德第二节基础知识第二章农机作业服务与维修保养知识第一节农机作业服务质量要求第二节农机维修保养原则与须知第三节农机“三包”规定的主要内容第三章小型燃油发动机构造、工作原理与部分机件的简单维修知识第一节发动机的基本构造第二节曲柄连杆机构第三节配气机构第四节小型单缸汽油机燃料供给系第五节小型单缸柴油机燃料供给系第六节小型单缸汽油机的点火系第七节小型单缸发动机的冷却系第八节小型单缸发动机的润滑系第九节小型单缸发动机的启动系第四章小型旋耕机的构造与工作原理第一节旋耕机的类型第二节传动系第三节工作（行走）装置第四节操纵机构第五章发动机故障分析判断第一节发动机的一般故障判断第二节发动机故障的排查步骤第三节发动机常见故障原因及排除方法第四节旋耕机常见故障及排除第六章农机安全生产知识第一节农机安全使用的一般要求第二节农机安全技术条件第三节农机具安全应用基本要求第四节农业机械及农机驾驶操作人员的相关知识第三章小型燃油发动机构造、工作原理与部分机件的简单维修（续第2节）第三节配气机构配气机构的功用是是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。一、配气机构的主要零部件1、气门组气门组包括气门、气门导管、气门弹簧、气门弹簧座和气门锁片等零件。供油提前角的核对位置气门间隙的检查（1）气门气门分进气门和排气门，它们的形状相同，只是材质不一样。进气门用合金钢（如铬钢或镍铬钢）制造，排气门则用耐热合金钢（硅铬钢）等制成。气门头上有密封锥面，称为气门锥角，一般为45O，也有个别进气门锥角为30O的。杆端部切有环槽，用来安装锁片，以固定弹簧座。（2）气门导管与气门座气门导管的功用是起导向作用，保证气门作直线往复运动，使气门与气门座正确贴合。气门导管是灰铸铁制造。气门座一般在气缸盖上直接镗出，也有一些发动机的气门座用合金铸铁单独制作，然后镶嵌在气缸盖上。气门座与气门头部共同对气缸起密封作用，并接受气门传来的热量。（3）气门弹簧气门弹簧用来克服气门关闭过程中气门及传动件的惯性，防止各传动件之间因惯性的作用而产生间隙，保证气门及时落座并紧密贴合。气门弹簧多为圆柱形螺旋弹簧，也有变螺矩的圆柱弹簧。高速发动机多数气门同心安装着两根气门弹簧。气门弹簧用高碳锰钢、铬钒钢等优质冷拔钢丝制成。弹簧两端磨平，以防止在工作中弹簧发生歪斜。2、气门传动组气门传动组包括摇臂轴、摇臂、推杆、挺柱、凸轮轴和正时齿轮等零件。主要作用是使进、排气门按配气相位规定的时刻开闭，且保证有足够的开度。（1）凸轮轴与轴承多缸发动机凸轮轴用来驱动和控制各缸气门的开启和关闭，使之符合配气相位及气门开度的要求。凸轮轴下置时，还可利用凸轮轴来驱动机油泵、分电器和汽油泵。多缸发动机凸轮轴上有凸轮、轴颈、偏心轮和螺旋齿轮。凸轮轴多采用优质钢模锻成，也有采用合金铸铁的。凸轮轴轴承大多数是整体的，在低碳钢背内浇铸轴承合金而成。轴承压入气缸体座孔内。（2）挺柱与推杆挺柱将凸轮的推力传给推杆或者气门，一般用合金铸铁制成，呈桶状。推杆将挺柱传来的力传给摇臂。推杆下端呈球形，上端呈凹球形。上端与摇臂调整螺栓球形头部配合，下端与挺柱接触。推杆是钢质材料结构，既有实心的，也有空心的。（3）摇臂与摇臂轴组件①摇臂是一个双臂杠杆，它的作用是将推杆传来的力改变方向，作用到气门杆端，以推开气门。摇臂有不等长的两臂，中间有轴承孔，镶有轴套，长臂端制成圆弧状，短臂端有螺纹孔，安装有调整螺钉，用来调节气门间隙。②摇臂轴组件主要由摇臂、摇臂轴、摇臂轴支架和限位弹簧等组成。摇臂轴是空心轴。支承在摇臂轴前后支架上，摇臂轴上有油孔，润滑油从支架的油道经摇臂轴和摇臂中油道润滑摇臂两端。为了防止摇臂窜动，在摇臂轴上装有摇臂限位弹簧。密封带严重磨损的气门应维护的气门三、...
