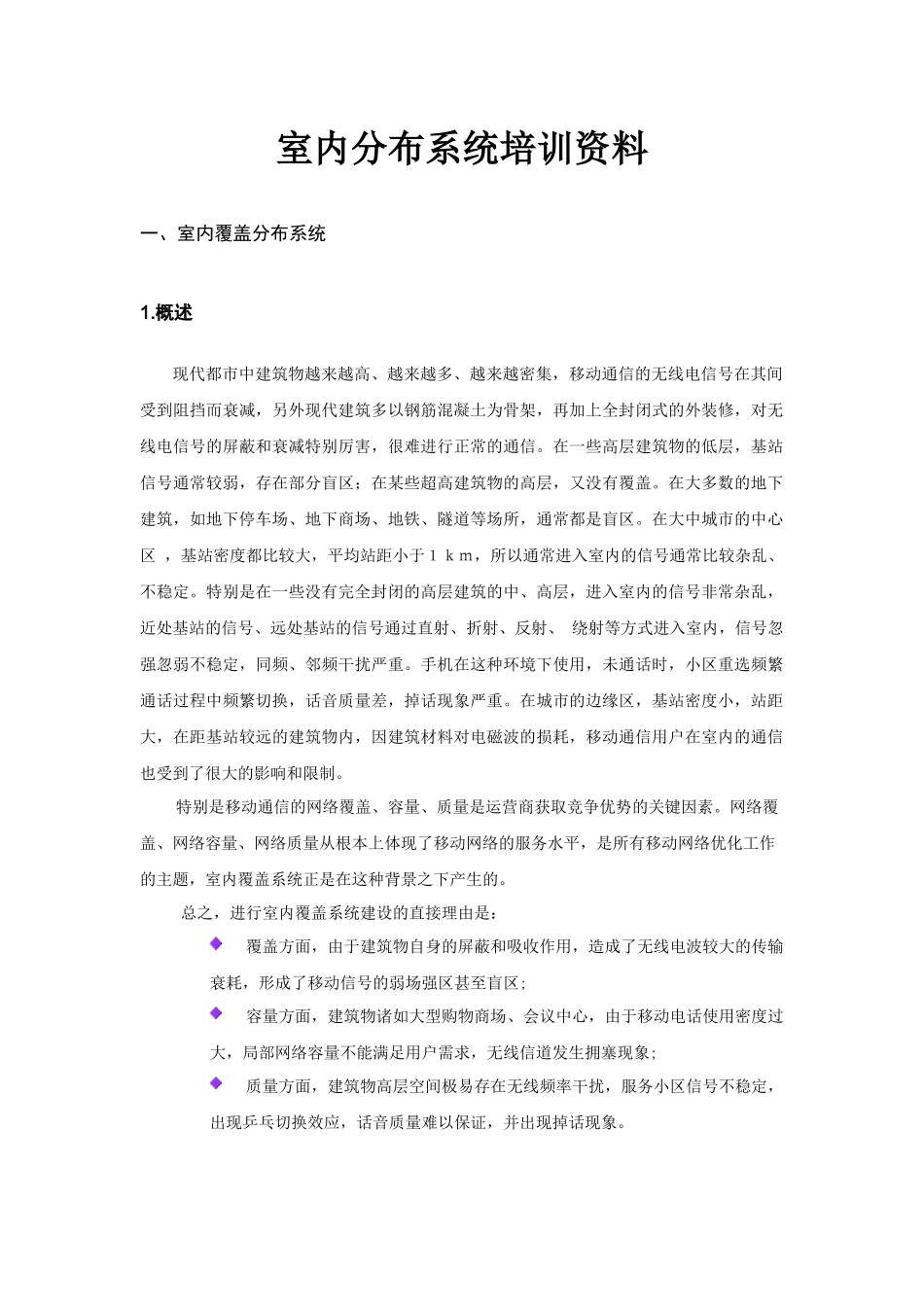

室内分布系统培训资料一、室内覆盖分布系统1.概述现代都市中建筑物越来越高、越来越多、越来越密集，移动通信的无线电信号在其间受到阻挡而衰减，另外现代建筑多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽和衰减特别厉害，很难进行正常的通信。在一些高层建筑物的低层，基站信号通常较弱，存在部分盲区；在某些超高建筑物的高层，又没有覆盖。在大多数的地下建筑，如地下停车场、地下商场、地铁、隧道等场所，通常都是盲区。在大中城市的中心区，基站密度都比较大，平均站距小于１ｋｍ，所以通常进入室内的信号通常比较杂乱、不稳定。特别是在一些没有完全封闭的高层建筑的中、高层，进入室内的信号非常杂乱，近处基站的信号、远处基站的信号通过直射、折射、反射、绕射等方式进入室内，信号忽强忽弱不稳定，同频、邻频干扰严重。手机在这种环境下使用，未通话时，小区重选频繁通话过程中频繁切换，话音质量差，掉话现象严重。在城市的边缘区，基站密度小，站距大，在距基站较远的建筑物内，因建筑材料对电磁波的损耗，移动通信用户在室内的通信也受到了很大的影响和限制。特别是移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题，室内覆盖系统正是在这种背景之下产生的。总之，进行室内覆盖系统建设的直接理由是：覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区;容量方面，建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象;质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。室内覆盖系统为上述问题提供了较佳的解决方案。其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。2．室内分布系统原理2．1室内分布系统的信号源的选取室内分布系统的信源的选取应综合权衡系统容量、频率资源、预期收益、投入成本、预期效果等多方面因素才能定夺。系统容量直接决定室内分布系统的网络质量，如容量太小将直接导致覆盖区内的信道堵塞、呼损率大幅提高、接通困难、掉话严重等一系列的严重问题。容量太大又会造成本过高和资源的巨大浪费，因此配置合理的室内分布系统的容量非常重要。以下提供工程设计中的经验值：移动通信系统信道配置的选择，可通过“爱尔兰B公式”和所需覆盖区域的业务量中直接估算出来。一个重要的规划参数是在峰值小时的给定时刻，所有信道均被使用的概率，这个阻塞概率用来衡量一次呼叫尝试由于没有空闲信道而失败的概率，爱尔兰B公式在假定呼叫建立时刻及通话持续时间到服从泊松（Poisson）分布情况下，建立了平均信道数目、信道数目和阻塞概率之间的关系。下表给出了在不同信道数目和两种呼损率（25﹪﹪）时，用爱尔兰表示的容量。呼损率：2﹪载频数1234567信道数7142230374553容量（爱尔兰）2.98.215222835.543比率0.410.570.680.730.760.790.81呼损率：5﹪载频数1234567信道数7142230374553容量（爱尔兰）3.79.7172531.64047.5比率0.530.690.770.830.850.890.9每个用户的业务量定义为峰值小时期间的某一给定时刻，每一给定用户进行通话的平均功率，其单位是爱尔兰。GSM网络设计中所采用的值为0.025爱尔兰/用户，中国信息产业部规定的是0.01－0.03之间，现取0.02，系统在某一时刻所能支持的用户数量估算结果如下：呼损率：2﹪载频数1234567信道数7142230374553容量（爱尔兰）2.98.215222835.543支持用户数（微蜂窝容量/每用户爱尔兰值）145410750110014001775021500支持用户群体（按10﹪的拨打算）145041007501100014000177500215000支持的客流量（按10﹪手机拥有率）1450041000750011000014000017750002150000呼损率：5﹪载频数1234567信道数7142230374553容量（爱尔兰）3.79.7172531.64047.5支持用户数（微蜂窝容量/每用户爱尔兰值）185485850125015802000237...
